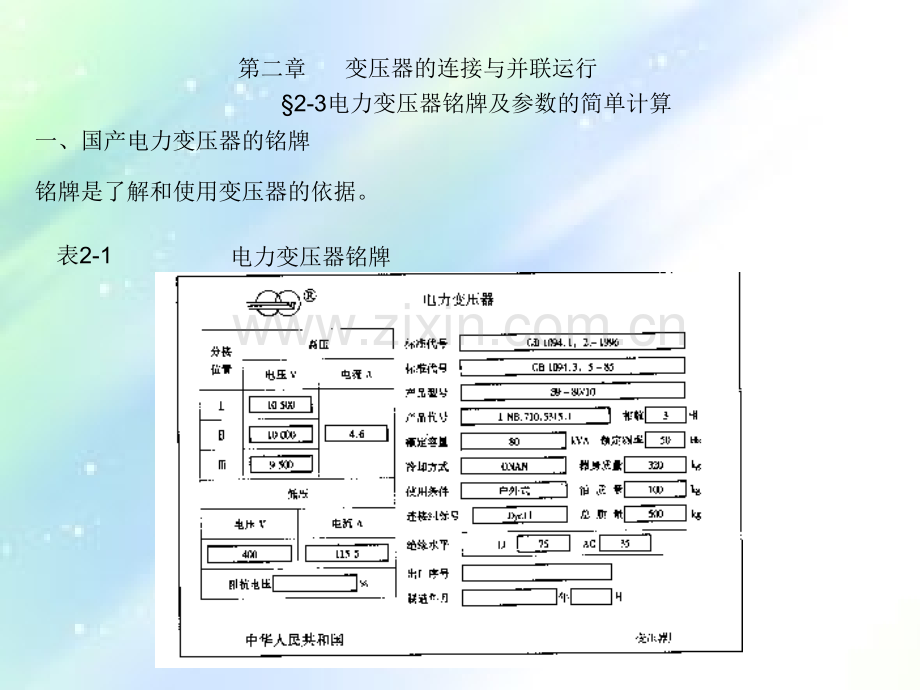

第二章 变压器的连接与并联运行2-3电力变压器铭牌及参数的简单计算一、国产电力变压器的铭牌铭牌是了解和使用变压器的依据。表2-1电力变压器铭牌1、型号表示变压器的结构特点、额定容量（kVA）和高压侧的电压等级（kV）（1）旧型号 SJL-560/10第一字母S：三相，D：单相第二字母J：油浸自冷，F：风冷，G：干式，S：水冷第三字母L：铝线，P：强迫油循环数字560：额定容量（kVA），10：高压侧电压（kV）（2）新型号S7-500/10 三相电力变压器第7设计序号。SN=500 kVA，U1N=10 kV（高压侧）S9-80/10 三相电力变压器第9设计序号。SN=80kVA，U1N=10 kV（高压侧）SZ9 有载调压三相电力变压器S9-M 全密封三相电力变压器2、额定电压UN一次侧额定电压是指它正常工作时的线电压。由变压器的绝缘强度和允许发热条件所规定的。二次侧额定电压是指一次侧额定电压时，分接开关位于额定电压位置上，二次侧空载时的线电压，单位是V。3、额定电流 IN是指在某环境温度、某种冷却条件下允许规定的满载线电流值。4、额定容量 SN单位为kVA，也称视在功率，表示在额定工作条件下变压器的最大输出功率，而满负荷时实际的输出功率为：P2=SNcos单相时：SN=U2NI2N三相时：SN=U2NI2N5、阻抗电压 UK也称短路电压，与输出电压的稳定性有关，也与承受短路电流的能力有关。6、温升是变压器额定工作条件下，内部绕组允许的最高温度与环境温度之差。7、冷却方式ONAN：油浸自冷8、绝缘水平LI：雷击耐压75KVAC：交流耐压35KV9、其他数据二、国产电力变压器的简介1、SJ6系列2、SJL系列3、SJL1系列4、S7与SL7系列5、S9系列二、国产电力变压器的简介6、S10-Mba系列全密封膨胀散热器节能变压器7、树脂浇注型干式变压器三、变压器参数的简单计算1、变比、电压、电流和功率的简单计算例2-1已知三相变压器的容量SN=500kVA，接法为Y，d11连接组，一次侧、二次侧额定电压U1N=10000V、U2N=400V，三相负载的每相阻抗为Z=（0.8+j0.6）。求（1）I1N、I2N，K值；（2）负载时的I2，P2，Q2解：（1）I1N=U1NSN=10450010328.87 AI2N=U2NSN=400500103721.71A变压器的变比:K=U1/U210000/400=14.43=（2）负载的相电压为U2=220V,则有:I2=U2/Z220=220A=cos2=R Z=0.8P2=U2I2cos2=380 220 0.8=115.84WQ2=U2I2sin2=380 220 0.6=86.88W=0.8
