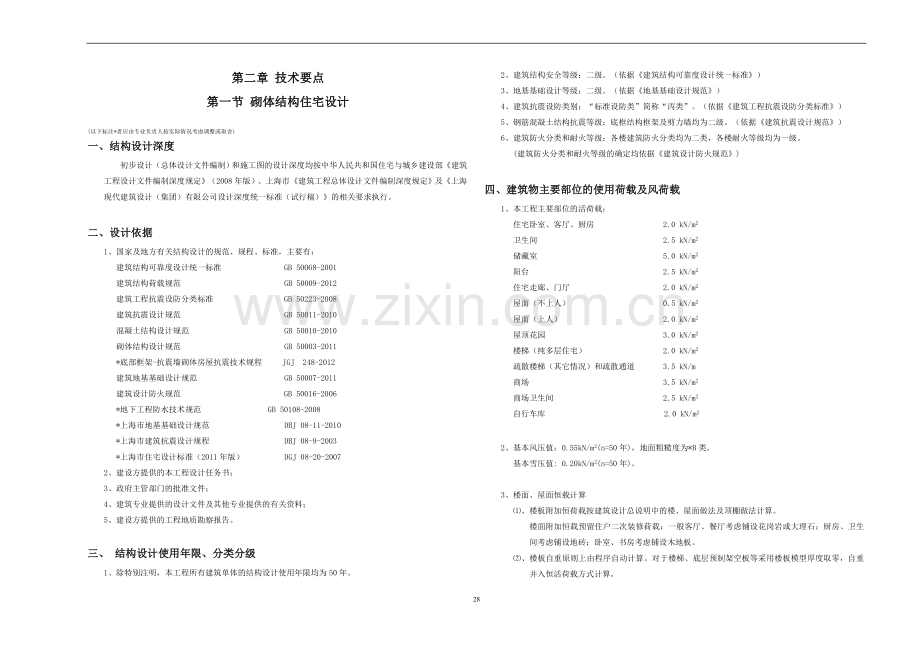

第二章 技术要点
第一节 砌体结构住宅设计

(以下标注*者应由专业负责人按实际情况考虑调整或取舍)
一、结构设计深度
初步设计（总体设计文件编制）和施工图的设计深度均按中华人民共和国住宅与城乡建设部《建筑工程设计文件编制深度规定》（2008年版）、上海市《建筑工程总体设计文件编制深度规定》及《上海现代建筑设计（集团）有限公司设计深度统一标准（试行稿）》的相关要求执行。

二、设计依据
1、国家及地方有关结构设计的规范、规程、标准，主要有：
建筑结构可靠度设计统一标准 GB 50068-2001
建筑结构荷载规范 GB 50009-2012
建筑工程抗震设防分类标准 GB 50223-2008
建筑抗震设计规范 GB 50011-2010
混凝土结构设计规范 GB 50010-2010
砌体结构设计规范 GB 50003-2011
*底部框架-抗震墙砌体房屋抗震技术规程 JGJ 248-2012
建筑地基基础设计规范 GB 50007-2011
建筑设计防火规范 GB 50016-2006
*地下工程防水技术规范 GB 50108-2008
*上海市地基基础设计规范 DBJ 08-11-2010
*上海市建筑抗震设计规程 DBJ 08-9-2003
*上海市住宅设计标准（2011年版） DGJ 08-20-2007
2、建设方提供的本工程设计任务书；
3、政府主管部门的批准文件；
4、建筑专业提供的设计文件及其他专业提供的有关资料；
5、建设方提供的工程地质勘察报告。

三、 结构设计使用年限、分类分级
1、除特别注明，本工程所有建筑单体的结构设计使用年限均为50年。
2、建筑结构安全等级：二级。（依据《建筑结构可靠度设计统一标准》）
3、地基基础设计等级：二级。（依据《地基基础设计规范》）
4、建筑抗震设防类别：“标准设防类”简称“丙类”。（依据《建筑工程抗震设防分类标准》）
5、钢筋混凝土结构抗震等级：底框结构框架及剪力墙均为二级。（依据《建筑抗震设计规范》）
6、建筑防火分类和耐火等级：各楼建筑防火分类均为二类，各楼耐火等级均为一级。
(建筑防火分类和耐火等级的确定均依据《建筑设计防火规范》)

四、建筑物主要部位的使用荷载及风荷载
1、本工程主要部位的活荷载：
住宅卧室、客厅、厨房 2.0 kN/m2
卫生间 2.5 kN/m2
储藏室 5.0 kN/m2
阳台 2.5 kN/m2
住宅走廊、门厅 2.0 kN/m2
屋面（不上人） 0.5 kN/m2
屋面（上人） 2.0 kN/m2
屋顶花园 3.0 kN/m2
楼梯（纯多层住宅） 2.0 kN/m2
疏散楼梯（其它情况）和疏散通道 3.5 kN/m
商场 3.5 kN/m2
商场卫生间 2.5 kN/m2
自行车库 2.0 kN/m2

2、基本风压值：0.55kN/m2(n=50年)，地面粗糙度为*B类。
基本雪压值: 0.20kN/m2(n=50年)。

3、楼面、屋面恒载计算
⑴、楼板附加恒荷载按建筑设计总说明中的楼、屋面做法及顶棚做法计算。
楼面附加恒载预留住户二次装修荷载：一般客厅、餐厅考虑铺设花岗岩或大理石；厨房、卫生间考虑铺设地砖；卧室、书房考虑铺设木地板。
⑵、楼板自重原则上由程序自动计算。对于楼梯、底层预制架空板等采用楼板模型厚度取零，自重并入恒活荷载方式计算。

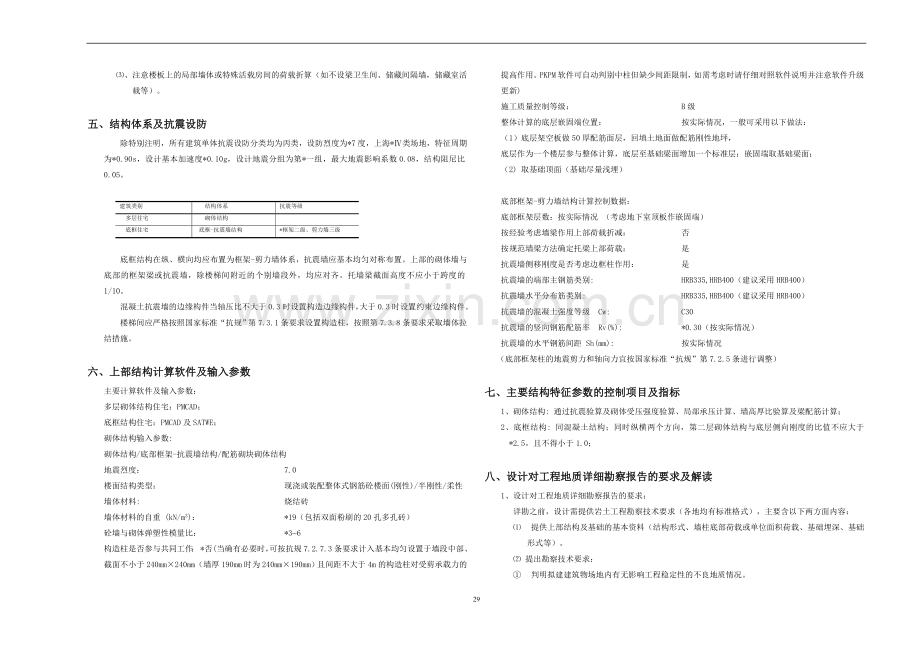

⑶、注意楼板上的局部墙体或特殊活载房间的荷载折算（如不设梁卫生间、储藏间隔墙，储藏室活载等）。

五、结构体系及抗震设防
除特别注明，所有建筑单体抗震设防分类均为丙类，设防烈度为*7度，上海*Ⅳ类场地，特征周期为*0.90s，设计基本加速度*0.10g，设计地震分组为第*一组，最大地震影响系数0.08，结构阻尼比0.05。

建筑类别
结构体系
抗震等级
多层住宅
砌体结构

底框住宅
底框-抗震墙结构
*框架二级、剪力墙三级

底框结构在纵、横向均应布置为框架-剪力墙体系，抗震墙应基本均匀对称布置。上部的砌体墙与底部的框架梁或抗震墙，除楼梯间附近的个别墙段外，均应对齐。托墙梁截面高度不应小于跨度的1/10。
混凝土抗震墙的边缘构件当轴压比不大于0.3时设置构造边缘构件，大于0.3时设置约束边缘构件。
楼梯间应严格按照国家标准“抗规”第7.3.1条要求设置构造柱，按照第7.3.8条要求采取墙体拉结措施。

六、上部结构计算软件及输入参数
主要计算软件及输入参数：
多层砌体结构住宅：PMCAD；
底框结构住宅：PMCAD及SATWE；
砌体结构输入参数:
砌体结构/底部框架-抗震墙结构/配筋砌块砌体结构
地震烈度： 7.0
楼面结构类型： 现浇或装配整体式钢筋砼楼面(刚性)/半刚性/柔性
墙体材料: 烧结砖
墙体材料的自重 (kN/m3)： *19（包括双面粉刷的20孔多孔砖）
砼墙与砌体弹塑性模量比： *3~6
构造柱是否参与共同工作： *否(当确有必要时，可按抗规7.2.7.3条要求计入基本均匀设置于墙段中部、截面不小于240mm×240mm（墙厚190mm时为240mm×190mm）且间距不大于4m的构造柱对受剪承载力的提高作用。PKPM软件可自动判别中柱但缺少间距限制，如需考虑时请仔细对照软件说明并注意软件升级更新)
施工质量控制等级： B级
整体计算的底层嵌固端位置： 按实际情况，一般可采用以下做法：
（1）底层架空板做50厚配筋面层，回填土地面做配筋刚性地坪，
底层作为一个楼层参与整体计算，底层至基础梁面增加一个标准层；嵌固端取基础梁面；
（2) 取基础顶面（基础尽量浅埋）

底部框架-剪力墙结构计算控制数据：
底部框架层数：按实际情况 （考虑地下室顶板作嵌固端）
按经验考虑墙梁作用上部荷载折减： 否
按规范墙梁方法确定托梁上部荷载： 是
抗震墙侧移刚度是否考虑边框柱作用： 是
抗震墙的端部主钢筋类别: HRB335,HRB400（建议采用HRB400）
抗震墙水平分布筋类别: HRB335,HRB400（建议采用HRB400）
抗震墙的混凝土强度等级 Cw: C30
抗震墙的竖向钢筋配筋率 Rv(%): *0.30（按实际情况）
抗震墙的水平钢筋间距 Sh(mm): 按实际情况
（底部框架柱的地震剪力和轴向力宜按国家标准“抗规”第7.2.5条进行调整）

七、主要结构特征参数的控制项目及指标
1、砌体结构: 通过抗震验算及砌体受压强度验算、局部承压计算、墙高厚比验算及梁配筋计算；
2、底框结构: 同混凝土结构；同时纵横两个方向，第二层砌体结构与底层侧向刚度的比值不应大于*2.5，且不得小于1.0；

八、设计对工程地质详细勘察报告的要求及解读
1、设计对工程地质详细勘察报告的要求：
详勘之前，设计需提供岩土工程勘察技术要求（各地均有标准格式），主要含以下两方面内容：
⑴ 提供上部结构及基础的基本资料（结构形式、墙柱底部荷载或单位面积荷载、基础埋深、基础形式等）。
⑵ 提出勘察技术要求：
① 判明拟建建筑物场地内有无影响工程稳定性的不良地质情况。
② 查明场地的地层结构、均匀性、土层的分布规律、各层土的工程地质特性以及物理力学性质。对场地的工程地质条件作出分析评价。如建筑物范围内有明、暗浜或地下障碍物时，应减小孔距，给出它们的边界线，判定它们的性质。
③ 提供各地基土层的承载力。
④ 对可能采用桩基础的项目，应进行静力触探试验，应给出桩型、桩基持力层选择的建议，并估算单桩极限承载力和桩基沉降量，应提供桩基设计参数，对于预制桩，应判断沉桩可能性。
⑤ 查明场地内浅层地下水类型、埋藏情况、有无腐蚀性及水位变化情况。
⑥ 评价地基土的液化可能性。
⑦ 提供抗浮设计水位。
⑧ 勘察孔深度应根据不同类形的建筑物分别考虑，控制性孔深度应达到压缩层计算厚度以下1～2m。原位测试孔的数量宜占勘探孔总数的1/3～1/2，不宜超过2/3。天然地基勘探孔间距约为30～50m当场地土分布复杂时宜加密。
⑨ 提供满足基坑支护设计及施工所需的相应资料，对支护方案和施工方法提出建议。
⑩ 提供场地、周边道路中心的标高。
⑪ 如建筑总体布置有调整，或施工中发生异常情况，须补充施工勘察。
地质勘察除应满足以上技术要求外，尚应符合上海市标准《岩土工程勘察文件编制深度规定》（DBJ08-72-2012）和《岩土工程勘察规范》（GB 50021—2012）或（DGJ08-37-2012）的要求。
如建筑总体布置有调整，或施工中发生异常情况，须补充施工勘察。
2、对工程地质详细勘察报告的解读：
⑴、涉及前述勘察技术要求的①～⑦条的相关内容需重点研读。
⑵、地勘报告提供的基础设计方案仅供参考，设计需自行计算分析比选。
⑶、场地自然标高与建筑竖向设计的关系。

九、地基基础的计算
1、地基（桩、土承载力，沉降）按上海地基规范设计，基础构件设计按全国地基规范和混凝土规范设计；
2、基础沉降可采用JCCAD或AUTOSTRUC系列等按上海地基规范计算的程序；
3、应注意根据计算程序说明正确填写现有场地土层标高、建筑场地完成标高和建筑物标高。特别注意大面积填土带来的附加地基沉降和桩的负摩阻力问题。

十、基础形式、基础构件规格
基础形式：
1、建筑物中心计算沉降 ≤150mm时，优先考虑采用天然地基；（包括地下室筏板基础）；
2、多层住宅计算沉降计算不能满足要求时，一般可采用复合桩基，复合桩基中微型桩的数量，一般不少于常规桩基的1/3；沉降宜控制在12~15cm，以控制沉降和承载力为主。
3、底部框架-抗震墙砌体房屋的底部抗震墙应设置条形基础、筏型基础等整体性较好的基础。

基础构件参考规格：
条形基础：
基础宽度≤3200：基础板边缘高200，基础板根部高400，构造基础梁断面（400×500）；
基础宽度≤2500：基础板边缘高200，基础板根部高300；构造基础梁断面（400×400）；
基础宽度≤1800：基础板为250厚；构造基础梁断面（400×300）；
复合桩基条形基础的宽度一般在 1000～2500，基础梁断面采用（400×450）；
有暗浜或体形复杂可采用（400×500）；
具体工程布置可根据实际情况归纳调整，基础梁断面计算需要的根据计算。

微型桩复合地基：
微型桩长度≤20m时取200方桩；20～24m取250方桩；
桩套用04G361图集，桩选用B组，桩帽“丙”，（250“乙”）接头连接方式A型；（注意按新规范复核）
桩采用打入或压入可根据业主选择的施工单位；
微型桩伸进基础（承台）50；基础梁、板的底部保护层厚度为50；
桩位偏差应符合现行国家标准《建筑地基基础工程施工质量验收规范》GB50202有关规定，采用轴线布桩方案时，桩位允许偏差在垂直轴线方向为50mm，沿轴线方向为70mm。

其它：
基础垫层厚度 100（遇暗浜时取150）；
砌体结构条基防潮层采用混凝土梁（240×240）；

十一、基础沉降及偏心控制
按上海地基规范，砌体结构 150～200，实际控制中心沉降 ≤150mm
砌体结构基础偏心距控制按上海（99）37号文件，控制在1.5%

十二、不良地基处理
1、天然地基遇有局部的较浅的暗浜，可采用换土方式处理，但要提出回填土的处理和检测要求；(密实度要求、载荷板试验、土的承载力要求等)
2、复合桩基遇有暗浜，一般采用调整暗浜处的桩数、改变桩土分担比例的方法，对暗浜土可不另作处理；
暗浜范围大于基础外包面积1/3时，考虑采用常规桩基础。
3、液化土层：按上海抗震规程处理

十三、抗震缝（伸缩缝）间距控制标准
多层砌体结构控制不超过50m。

十四、主要结构材料
砌体结构
防潮层以下240标准砖，强度等级MU20，*M10水泥砂浆砌筑；（按砌体规范表4.3.5，上海地区按含水饱和）
防潮层以上240承重多孔砖，强度等级*MU10，*M10混合砂浆砌筑；
基础C35，梁板、楼屋面梁板柱等混凝土强度等级：*C25
基础垫层：C10（采用商品混凝土时C20）
钢材：HPB300、HRB335、HRB400
底框-抗震墙
基础C35、二层底框以下结构混凝土均采用C30；
二层以上同砌体结构(构造要求参见抗规7.5节)

十五、上部结构主要构件规格
1、楼板：
（1）底层架空板采用120厚预制砼空心板（选用《预应力混凝土圆孔板》03SG435或沪标图集97沪G305、G306，注意按新规范复核）。板面做40～60mm厚C20细石混凝土整浇层，内配φ4@150～φ6@200钢筋网片。
（2）一般卧室、客厅、管道密集部位楼板厚度：110；
跨度＞3900,(或明显单向板跨度＞3600)厚度相应增加；
跨度≤2700的卫生间、厨房等小开间楼板厚度：90～100
（3）一般配筋规格：板底φ（HRB400）8@150/@200，阳角、外墙转角面钢筋间距100；
板面钢筋φ（HRB400）8@200拉通，支座处根据计算情况另外附加间距为200的钢筋；
（4）一般角部不另设放射型钢筋（第3皮钢筋），大房间阴角根据计算情况考虑设置斜向附加钢筋。
2、屋面板：
1)一般部位厚度：120
跨度＞3900,(或明显单向板跨度＞3600)厚度相应增加
2)一般配筋规格：底钢筋同楼板；
面钢筋间距150通长，阳角、外墙转角面钢筋间距（间插钢筋到间距75）；
3）一般角部不另设放射型钢筋（第3皮钢筋），大房间阴角根据计算情况考虑设置斜向附加钢筋。
3、底框层楼板：
楼板厚度：不应小于120。当洞口边长或直径大于800时，应采取加强措施。洞口周边应设置边梁，边梁宽度不应小于2倍板厚。
跨度＞3900,(或明显单向板跨度＞3600)厚度相应增加)
2）一般配筋规格：上下10@150通长；(单面配筋率0.44 %)
4、楼梯：（住宅）
楼梯梁断面：（200×350）半平台可不设置楼梯梁（有条件尽量设置）；
楼梯板厚度：双跑100～120，单跑140(150)；梯板钢筋上下皮均拉通设置。
5、砌体结构构造柱:
一般部位：（240×240）412/φ6@200（高于六层时414/φ6@200）
边柱角柱：（240×240）414/φ6@200（高于六层时414/φ6@200）
底框以上过渡层：（240×240）416/φ6@200
（构造柱箍筋在楼层上下500范围里间距100）
6、砌体结构圈梁规格：
外墙有门窗部位：（240×350）（楼面至洞口顶）配筋不小于412/φ6@200；
外墙无门窗部位、内墙：（240×180）配筋410/φ6@200
底框过渡层砌体墙窗台标高处的现浇钢筋混凝土带，墙厚×60，210，分布筋φ6@200。
7、其它：
楼板上有半砖墙可不设梁，采用板底增配钢筋的方式处理；
空调机搁板：悬挑板厚度80，主筋φ8@150，分布钢筋φ6@200；
无地下室的住宅一层架空板做50厚配筋面层，回填土地坪做配筋垫层；
阳台一般做成梁式；
底层阳台做法同楼面，周边梁落到室外地面以下150，周边设挡土墙；
小的砖墙门窗脚头边有构造柱时，用钢筋混凝土与构造柱整浇。
卫生间隔墙下要做200高混凝土翻口。

十六、砌体结构减小裂缝的措施
1、见“全国民用建筑工程设计技术措施-结构”6.8节，控制建筑物长度、加强屋面保温隔热措施等；
2、顶层端部各两开间增加构造柱数量；
3、顶层窗台面高度增设圈梁（240×120）410/φ6@200；（低窗台设计不增设）
4、连续女儿墙12～15米左右设一道温度诱导缝；
5、见砌体结构统一说明。

十七、结构制图统一标准
房屋建筑制图统一标准 GB/T 50101-2010
建筑结构制图标准 GB/T 50105-2010
集团工程设计CAD制图标准 （基本做到外观一致），其余按协同设计统一要求。

1、初步设计平面图标注构件型号，构件断面采用表格表示。如：
梁号
断 面
L1
240×350
L2
240×450
2、施工图混凝土结构按平表法图集 11G101-1,-2,-3制图
构件名称：
上部结构： 参照11G101-1图集
楼梯： 参照11G101-2图集
基础（筏形）：参照 11G101-3图集
构造柱：GZ
圈梁： QL
3、其它
平面图中，承重砖墙、混凝土墙板一般填充阴影，构造柱涂黑；
结构平面图标注的标高为结构面标高；
