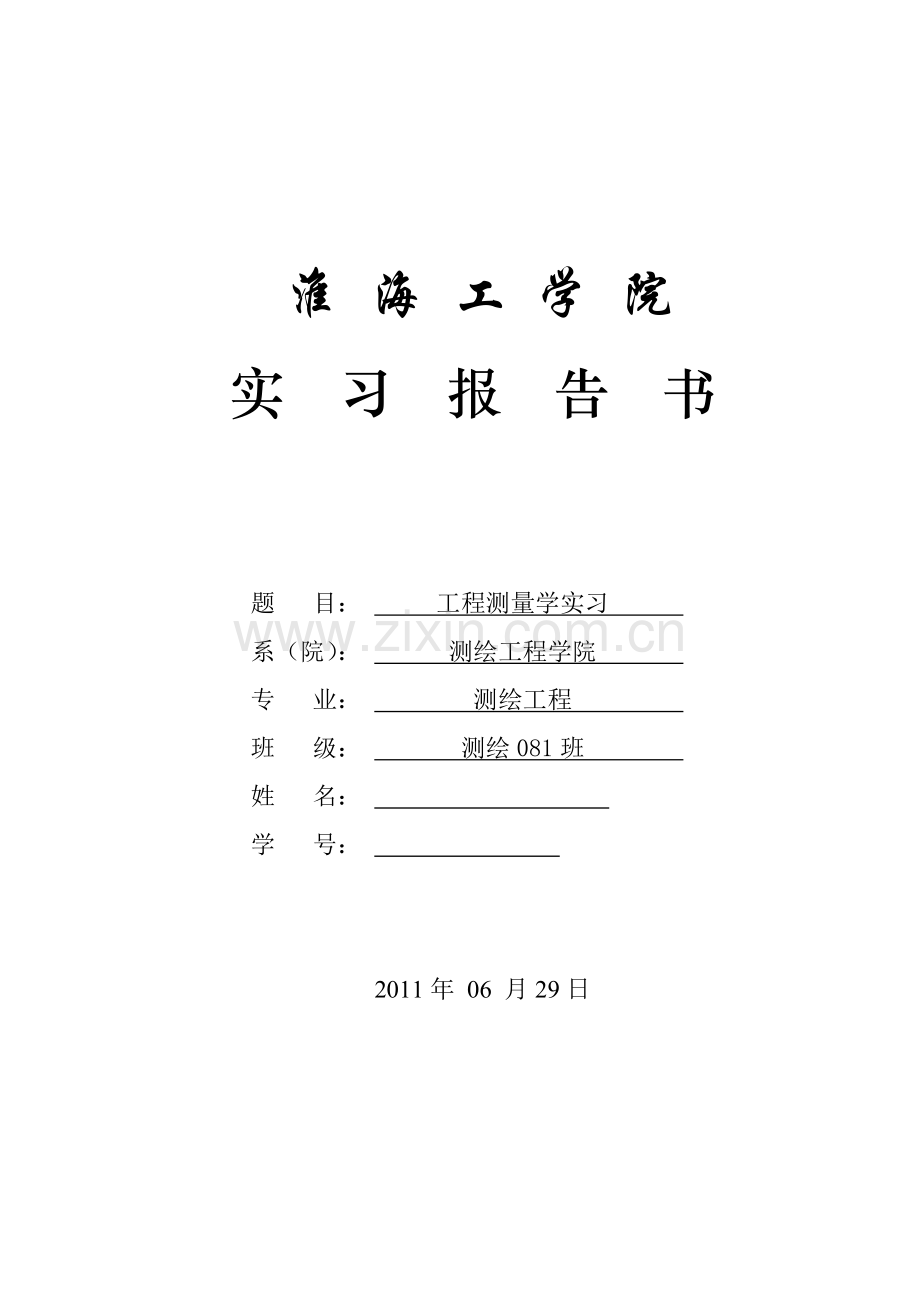

淮 海 工 学 院
实 习 报 告 书

题 目： 工程测量学实习
系（院）： 测绘工程学院
专 业： 测绘工程
班 级： 测绘081班
姓 名：
学 号：

2011年 06 月29日

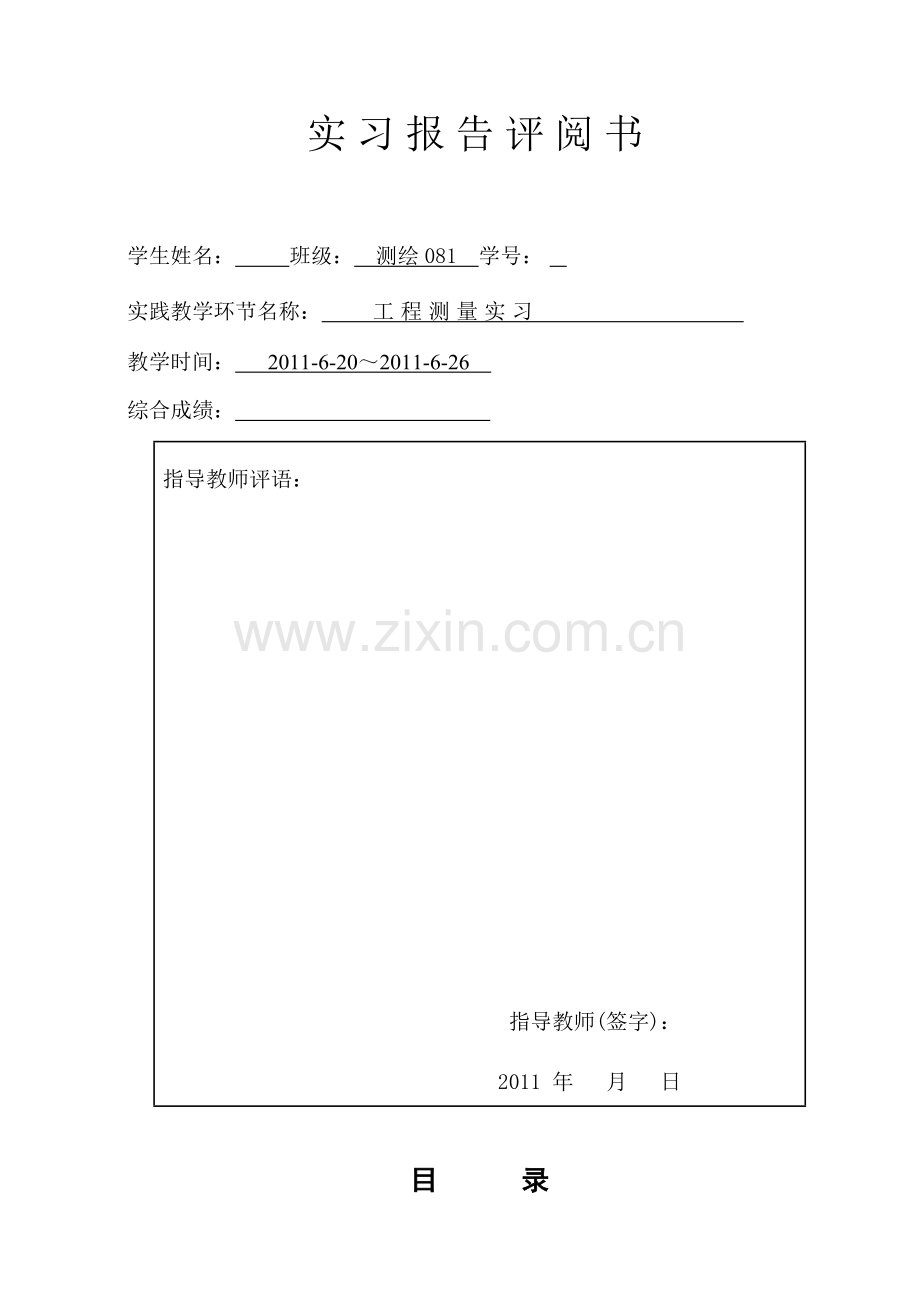

实习报告评阅书

学生姓名： 班级： 测绘081 学号：
实践教学环节名称： 工程测量实习
教学时间： 2011-6-20～2011-6-26
综合成绩：
指导教师评语：

指导教师(签字)：
2011 年 月 日

目 录
0引言································································4
1 实习名称···························································4
2 实习目的···························································4
3 实习安排···························································4
4 实习地点···························································4
5 实习任务···························································4
6 范围及组织情况····················································5
6.1实习范围··························································5
6.2 组织情况··························································5
6.3 注意事项··························································5
7 测区概况···························································5
8 施测方案及过程····················································5
8.1 带状地形图的测绘及图形输出········································5
8.2 线路中线设计······················································6
8.3 利用全站仪现场放样中线············································6
8.4 根据中线进行纵横断面测量··········································7
8.4.1 纵断面测量·······················································7
8.4.2 横断面测量·······················································7
8.5 绘制纵横断面图····················································7
8.6土方量计算·························································9
9 实习体会···························································10
10 实习日记··························································10
0引言
工程测量学是研究各种工程在规划设计、施工建设和运营管理阶段所进行的各种测量工作的学科，是测绘科学与技术的二级学科，也是一门技术性、应用性很强的学科。工程测量学也是一门实践性很强的专业基础课，只有经过实际操作才能真正提高精密测绘仪器的使用和操作技能，充分理解和掌握《工程测量学》相关的基本理论和方法。因此有必要进行一次综合教学实习或生产实习。这次我们测绘工程系组织的实习完全从工程测量生产实践出发，加深理论知识的进一步理解，掌握与综合应用，它培养我们理论联系实际，独立工作能力，分析和解决问题的能力以及组织管理能力等，也是一次具体的，全面的技术实践活动。
在工程测量学中，铁路、公路、输电线路及油气管道等均属于线性工程，他们的中线统称为线路。一条线路的勘测和设计工作，主要根据国家的计划与自然地理条件，确定线路经济合理方案。线路在勘测设计阶段的测量工作，称为线路测量。线路测量是为线路设计收集一切必须的地形资料，除了地形资料以外，还必须考虑线路所在地区的工程地质、水文地质以及经济等方面的因素。在线路测设还应包括初测、定测、线路纵横断面测绘等，最后将所设计的线路中线测设于实地。
1 实习名称
《工程测量学》实习。
2 实习目的
1．巩固课堂教学知识，加深对《工程测量学》基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高自己分析问题、解决问题的能力，从而对《工程测量学》的基本内容得到一次实际的应用，使所学知识进一步巩固、深化。
2．进行工程测量野外作业的基本技能训练，提高自身的动手能力和独立工作能力。通过实习，熟悉并掌握高等级控制测量的作业程序及施测方法。
3．对野外观测成果的整理、输入、编辑、绘图和出图。掌握利用南方CASS7.0软件处理和分析工程测量成果的基本技能。
3 实习安排
1.工程测量实习动员大会，布置测量任务；
2.踏勘地形、选择合适的点；
3.数字地形图测绘、地形图绘制；
4.线路中线设计；
5.线路中线放样；
6.纵断面、横断面测绘；
7数据处理：纵横断面绘制、土方量的计算；
8.实习报告书编写。
4 实习时间、地点
实习时间:：2011年6月20日—6月 25 日
实习地点：淮海工学院体育馆北侧
5 实习任务
本次任务要求各实习小组主要完成：
1.地形图测绘：利用全站仪测绘一幅比例尺为1:500的数字带状地形图；
2.线路中线的设计：利用南方CASS软件成图，在地形图上设计线路中线（方式：手工计算方式或者直接在图上设计），并且将设计的主要点的坐标做成.dat文件的形式；
3.线路中线的放样：将设计得到的线路中线的主要点的坐标输入到南方全站仪中，进行中线放样。
4.纵断面和横断面的测绘：在线路中线放样结束后，进行纵断面、横断面的测绘，并且内业绘制纵横断面图，计算土方量；
5.实习报告的编写,成果的输出。
6 范围及组织情况
6.1 组织情况
1.指导老师：吴清海
2.实习小组
组别：测绘081第2组
组长：王雅莉
组员：王亚辉 唐金丹 戴彦豹 季希荣 庞长伟 许鹏飞
6.2 注意事项
1．在实习期间各实习小组必须对仪器装备妥善保管，爱护使用。
2．每天出工前和收工后，副组长负责清点仪器装备数量和检查仪器装备是否完好无损，如发现问题及时报告。
3．每天实习收工后，应及时整理当天的外业观测资料，并做好资料的保管。
4．在实习的全过程中，全体成员一定时刻提高安全意识，确保人员、仪器的安全。
7 测区概况
测区范围比较小，测区位于校体育馆北侧、新建体育馆南侧，地形平坦，测区位于十字路口，旁边主要为绿化带。
8 施测方案及过程
8.1 地形图的测绘
1．外业作业过程如下：
首先，我们选定了一个比较明显的点作为第一个控制点，坐标设置为（0 0），,用铁钉定点，做好标记，接着在大致北方向上测出100米，坐标设置为（100 0），该点作为后视点，同样用铁钉定点，做好标记。
测量员将全站仪架在控制点上，对其进行对中整平操作，开机，进入屏幕菜单，首先建立自己的文件夹，而后选择直角坐标测量，输入坐标（0 0）建站。
后视点（100 0），瞄准后视点，点击确定即可。
上述工作做完后，开始测带状地形图，在线路走向方向测地形图，找特征点立镜测量。注意在测量的过程中要同步画地形草图，便于我们回到室内用CASS成图。
2.内业作业过程
在室内，首先通过数据线将仪器里的数据文件传输到电脑里，之后利用CASS7.0结合草图绘制数字地形图。

8.2 线路中线设计
利用南方cass软件，在所测得的1:500地形图上进行线路中线的设计，充分考虑线路的走向和具体位置，尽量设计在实地的路线方向上，避免圆曲线的主要点在不合适的地方。

8.3 利用全站仪现场放样中线
1．在控制点上架设仪器，对中整平后按Power按钮开机，进入屏幕菜单，新建文件夹，将控制点坐标输入。返回到界面选择放样功能，量取并输入仪器高、并选择后视功能。
2．后视点调用一个昨天测量的较明显的点坐标，输入棱镜高，并瞄准该点确定后视方向。再选择“放样”命令，输入待放点的坐标并回车。
3．由于设计的中线坐标没有导入到全站仪中，我们就需要一个一个的手动输入进去。输入坐标后，仪器会自动计算与控制点的距离和连线的方位角，屏幕上会显示放样的精度，若偏差过大，按照屏幕上提示后的移动方向和距离，指挥拿棱镜的同学做相应的移动，直到满足精度要求为止。
4．精度满足后，拿棱镜的同学不动，由另一名同学将其位置定出来，并做上标记，便于下一步的测量。
5．我们放样的主要里程点，直线上的点，以及ZY（直圆点） ,QZ（曲中点）,YZ（圆直点）,主要里程点放出来后，目视一下曲线的情况，以检验设计的正确与否。
8.4 根据中线进行纵横断面测量
8.4.1 纵断面测量
在放样出的ZY点上假设仪器，后视直线上的点确定方向，然后在此方向上每隔10m测一点，作为纵线路上的等间距点，而后将仪器安置在YZ点，重复上述操作。
8.4.2 横断面测量
在直线段线路：横断面方向与线路直线段方向垂直；在曲线段：与曲线的切线方向垂直。将仪器置于控制点上，采集纵线两侧各地形变化点的水平距离与高差。
8.5 绘制纵横断面图
1.生成里程文件：[工程应用]菜单－＞〔生成里程文件〕－＞〔由纵断面线生成〕
功能：由道路中桩线即纵断面线生成里程文件。

2.编辑好道路横断面设计文件。 在[断面法土方计算]中的[道路断面]和[场地断面]命令中，弹出的窗口都需要定位里程文件和横断面设计文件，只有里程文件而没有横断面设计文件，是不能生成原始地形与设计平面闭合的断面图的。
1,H=5,I=1:1,W=4,A=0.02,WG=1.5,HG=0.5
2,H=6,I=1:1,W=4,A=0.02,WG=1.5,HG=0.5
3,H=7,I=1:1,W=4,A=0.02,WG=1.5,HG=0.5
4,H=3,I=1:1,W=4,A=0.02,WG=1.5,HG=0.5
5,H=7,I=1:1,W=4,A=0.02,WG=1.5,HG=0.5
6,H=5,I=1:1,W=4,A=0.02,WG=1.5,HG=0.5
7,H=9,I=1:1,W=4,A=0.02,WG=1.5,HG=0.5
8,H=7,I=1:1,W=4,A=0.02,WG=1.5,HG=0.5
9,H=4,I=1:1,W=4,A=0.02,WG=1.5,HG=0.5
END
其中，第一列序号为横断面序号，H为中桩设计高，I为坡度，W为路宽，A为横坡率，WG为沟上宽，HG为沟高；以上文件定义了9个横断面的中线桩设计高，坡比和宽度等参数，只有编辑好横断面设计文件才能生成你需要的各个横断面的断面图。
3.生成道路纵断面和多个横断面图：[工程应用]菜单－＞[断面法土方计算]－＞[道路断面]，按照需求设置好一系列参数后，确定，系统自动生成道路纵断面和道路的多个横断面图。
纵断面图:

横断面图：

4.由图面计算土方量。
[工程应用]菜单－＞[断面法土方计算]－＞[图面土方计算]，框选步骤3中生成的多个道路横断面后，命令行提示“指定土石方计算表左上角位置”，使用鼠标点击土石方计算表生成的位置后，系统自动生成土石方计算表。
