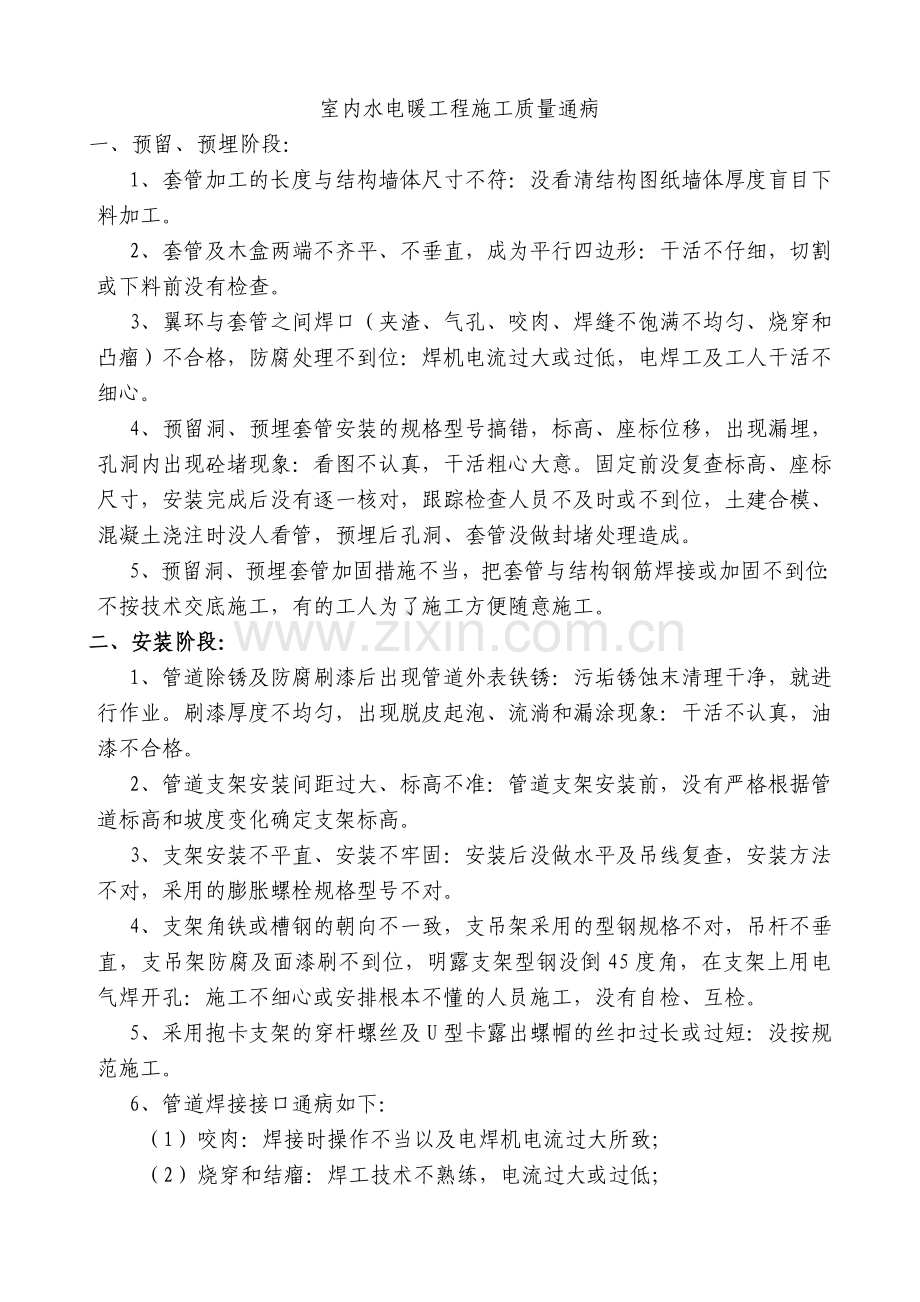

室内水电暖工程施工质量通病
一、预留、预埋阶段：
1、套管加工的长度与结构墙体尺寸不符：没看清结构图纸墙体厚度盲目下料加工。
2、套管及木盒两端不齐平、不垂直，成为平行四边形：干活不仔细，切割或下料前没有检查。
3、翼环与套管之间焊口（夹渣、气孔、咬肉、焊缝不饱满不均匀、烧穿和凸瘤）不合格，防腐处理不到位：焊机电流过大或过低，电焊工及工人干活不细心。
4、预留洞、预埋套管安装的规格型号搞错，标高、座标位移，出现漏埋，孔洞内出现砼堵现象：看图不认真，干活粗心大意。固定前没复查标高、座标尺寸，安装完成后没有逐一核对，跟踪检查人员不及时或不到位，土建合模、混凝土浇注时没人看管，预埋后孔洞、套管没做封堵处理造成。
5、预留洞、预埋套管加固措施不当，把套管与结构钢筋焊接或加固不到位：不按技术交底施工，有的工人为了施工方便随意施工。
二、安装阶段：
1、管道除锈及防腐刷漆后出现管道外表铁锈：污垢锈蚀末清理干净，就进行作业。刷漆厚度不均匀，出现脱皮起泡、流淌和漏涂现象：干活不认真，油漆不合格。
2、管道支架安装间距过大、标高不准：管道支架安装前，没有严格根据管道标高和坡度变化确定支架标高。
3、支架安装不平直、安装不牢固：安装后没做水平及吊线复查，安装方法不对，采用的膨胀螺栓规格型号不对。
4、支架角铁或槽钢的朝向不一致，支吊架采用的型钢规格不对，吊杆不垂直，支吊架防腐及面漆刷不到位，明露支架型钢没倒45度角，在支架上用电气焊开孔：施工不细心或安排根本不懂的人员施工，没有自检、互检。
5、采用抱卡支架的穿杆螺丝及U型卡露出螺帽的丝扣过长或过短：没按规范施工。
6、管道焊接接口通病如下：
（1） 咬肉：焊接时操作不当以及电焊机电流过大所致；
（2） 烧穿和结瘤：焊工技术不熟练，电流过大或过低；

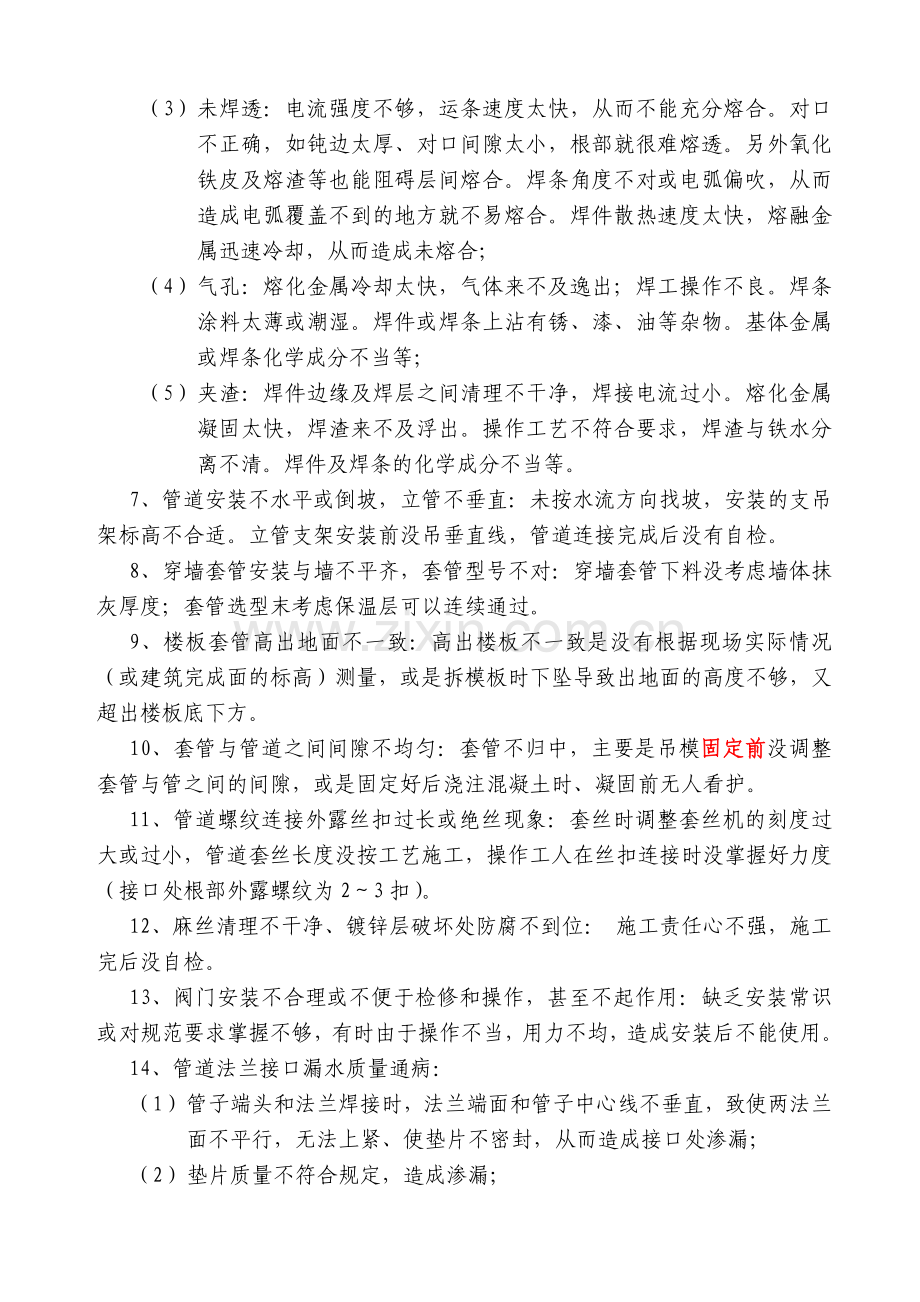

（3） 未焊透：电流强度不够，运条速度太快，从而不能充分熔合。对口不正确，如钝边太厚、对口间隙太小，根部就很难熔透。另外氧化铁皮及熔渣等也能阻碍层间熔合。焊条角度不对或电弧偏吹，从而造成电弧覆盖不到的地方就不易熔合。焊件散热速度太快，熔融金属迅速冷却，从而造成未熔合；
（4） 气孔：熔化金属冷却太快，气体来不及逸出；焊工操作不良。焊条涂料太薄或潮湿。焊件或焊条上沾有锈、漆、油等杂物。基体金属或焊条化学成分不当等；
（5） 夹渣：焊件边缘及焊层之间清理不干净，焊接电流过小。熔化金属凝固太快，焊渣来不及浮出。操作工艺不符合要求，焊渣与铁水分离不清。焊件及焊条的化学成分不当等。
7、管道安装不水平或倒坡，立管不垂直：未按水流方向找坡，安装的支吊架标高不合适。立管支架安装前没吊垂直线，管道连接完成后没有自检。
8、穿墙套管安装与墙不平齐，套管型号不对：穿墙套管下料没考虑墙体抹灰厚度；套管选型末考虑保温层可以连续通过。
9、楼板套管高出地面不一致：高出楼板不一致是没有根据现场实际情况（或建筑完成面的标高）测量，或是拆模板时下坠导致出地面的高度不够，又超出楼板底下方。
10、套管与管道之间间隙不均匀：套管不归中，主要是吊模固定前没调整套管与管之间的间隙，或是固定好后浇注混凝土时、凝固前无人看护。
11、管道螺纹连接外露丝扣过长或绝丝现象：套丝时调整套丝机的刻度过大或过小，管道套丝长度没按工艺施工，操作工人在丝扣连接时没掌握好力度（接口处根部外露螺纹为2～3扣）。
12、麻丝清理不干净、镀锌层破坏处防腐不到位： 施工责任心不强，施工完后没自检。
13、阀门安装不合理或不便于检修和操作，甚至不起作用：缺乏安装常识或对规范要求掌握不够，有时由于操作不当，用力不均，造成安装后不能使用。
14、管道法兰接口漏水质量通病：
（1） 管子端头和法兰焊接时，法兰端面和管子中心线不垂直，致使两法兰面不平行，无法上紧、使垫片不密封，从而造成接口处渗漏；
（2） 垫片质量不符合规定，造成渗漏；
（3） 垫片在法兰面间垫放的厚度不均匀，造成渗漏；
（4） 法兰螺栓紧固时不合理，没均匀、对称用力拧紧全部螺栓，或有遗漏，造成渗漏；
（5） 法兰与管端焊接质量不好，造成焊口渗漏。
15、采用法兰连接的整套螺栓露出螺帽螺纹过多或过短：没有采用合适长度的螺栓（外露螺纹长度应2～3扣或露出螺帽的½）。
16、管道系统产生堵塞质量通病：
（1）未安装完成的管道连接甩口没做临时封堵，施工杂物掉进管内；
（2）在管道上用气割开三通口时，遗留在管内的氧化铁渣等没清理干净；
（3）焊接口对缝过大，焊渣流到管内，焊渣汇集到一处，从而在弯头、变径、阀部件等断面有变化的部位堵塞；
（4）管道安装前未进行清理，有锈蚀、杂物等；
（5）管道螺纹连接时，将填料旋入管内。
17、采暖干管导致管道窝气、存水，从而影响水的正常循环，甚至发出水击声：管道没按设计要求找坡度或倒坡，管道安装前未将管道调直。
18、采暖立管甩口与暖气片连接的接口位置不准，造成连接暖气片的支管坡度不一致，甚至出现倒坡：安装立管时测量的尺寸不准确，地面控制线没找准，立管支架没固定好导致下沉。
19暖气片安装不牢固、不水平、距地标高不统一、距墙距离不符合规定：暖气片托钩安装不牢固或数量不够，托钩安装尺寸不对或是暖气片接管时尺寸不准导致暖气片距离过大或偏小，暖气片安装完成后没找水平。
20、铝合金衬塑管安装质量通病：
（1）熔接前未对熔接模头、管材和管件的加热区域进行清洁；
（2）热熔机没到加热温度就进行熔接操作，操作时没掌握好热熔深度和时间；
（3）热熔时推入速度不均匀（应为中速），旋转了管材或管件（不应旋转）；
（4）热熔后冷却时间不够，冷却时没扶稳管材和管件，导致接口不平直；
（5）支吊架间距过大，导致管道变形。
21、管道保温质量通病：
（1） 保温层间不密实，填充材料不保满；
（2） 保温层表面出现凹凸不平整和厚薄不均匀；
（3） 保温层不牢固，没采用专用的保温胶水或在保温前没进行管道外表清理或保温胶水没刷到位；
（4） 在保温的接驳口位置没做纵向缝错开连接安排，接口不严密，接驳口处表面高低不平整、错台；
（5） 保温层外缠的防火保护层不均匀、不平整，结合不牢固，外型收口不美观；
（6） 保温层没有连续通过穿墙套管或纵向接口位置在管道中心线以下。

空调水、采暖系统施工质量通病罚款条例
一、预留、预埋阶段：
1、套管加工的长度与结构墙体尺寸不符：按浪费材料成本扣罚。
2、套管及木盒两端不齐平、不垂直，成为平行四边形：按浪费材料成本扣罚。
3、翼环与套管之间焊口（夹渣、气孔、咬肉、焊缝不饱满不均匀、烧穿和凸瘤）不合格，防腐处理不到位：每处罚款50元。
4、预留洞、预埋套管安装的，标高、座标位移，出现漏埋，孔洞内出现砼堵现象：出现出现规格型号搞错、漏埋每处罚款200元，另外追加造成的损失费用；出现标高、座标位移、每处罚款50元。
5、预留洞、预埋套管加固措施不当，把套管与结构钢筋焊接或加固不到位：每处罚款200元。
