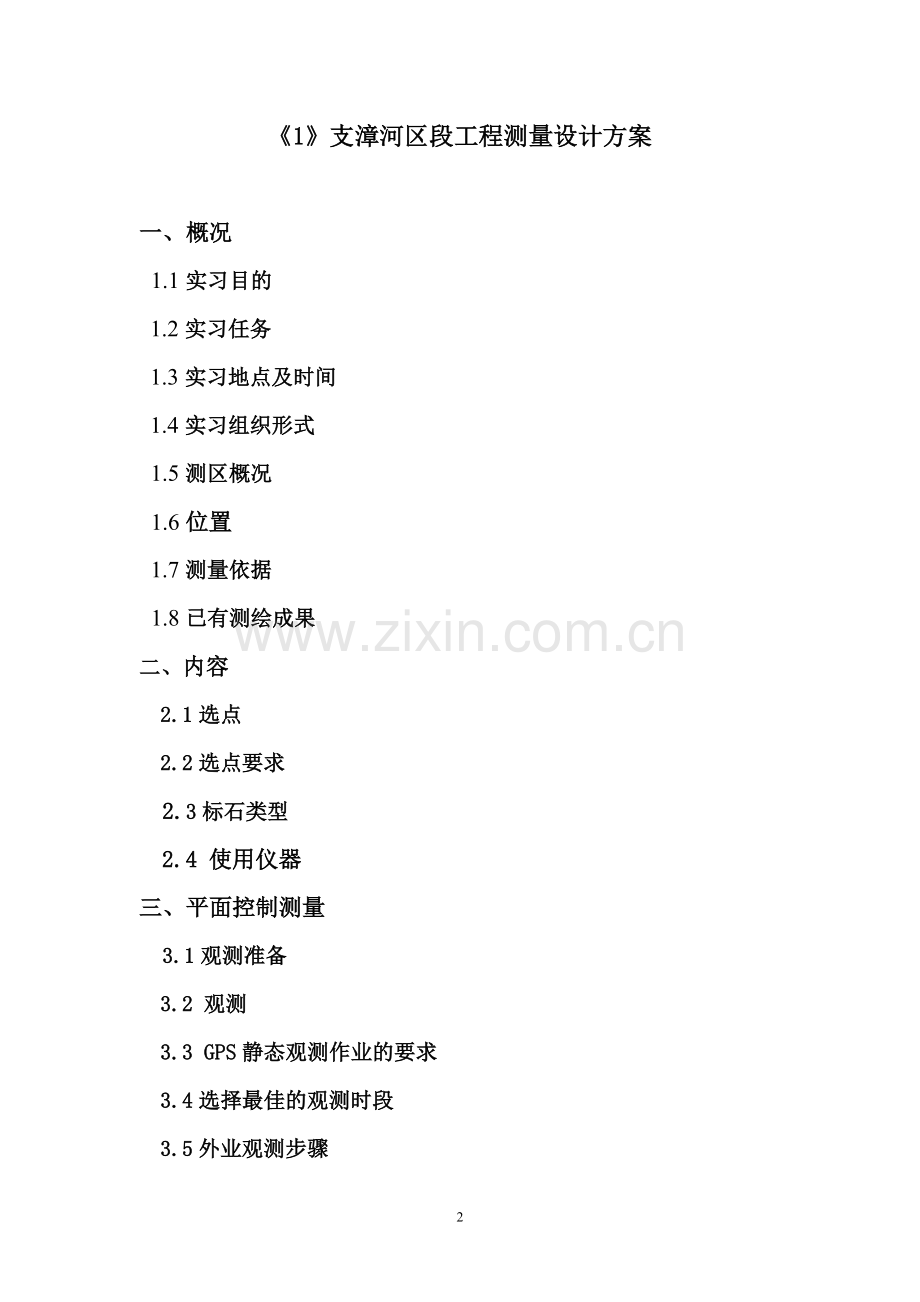

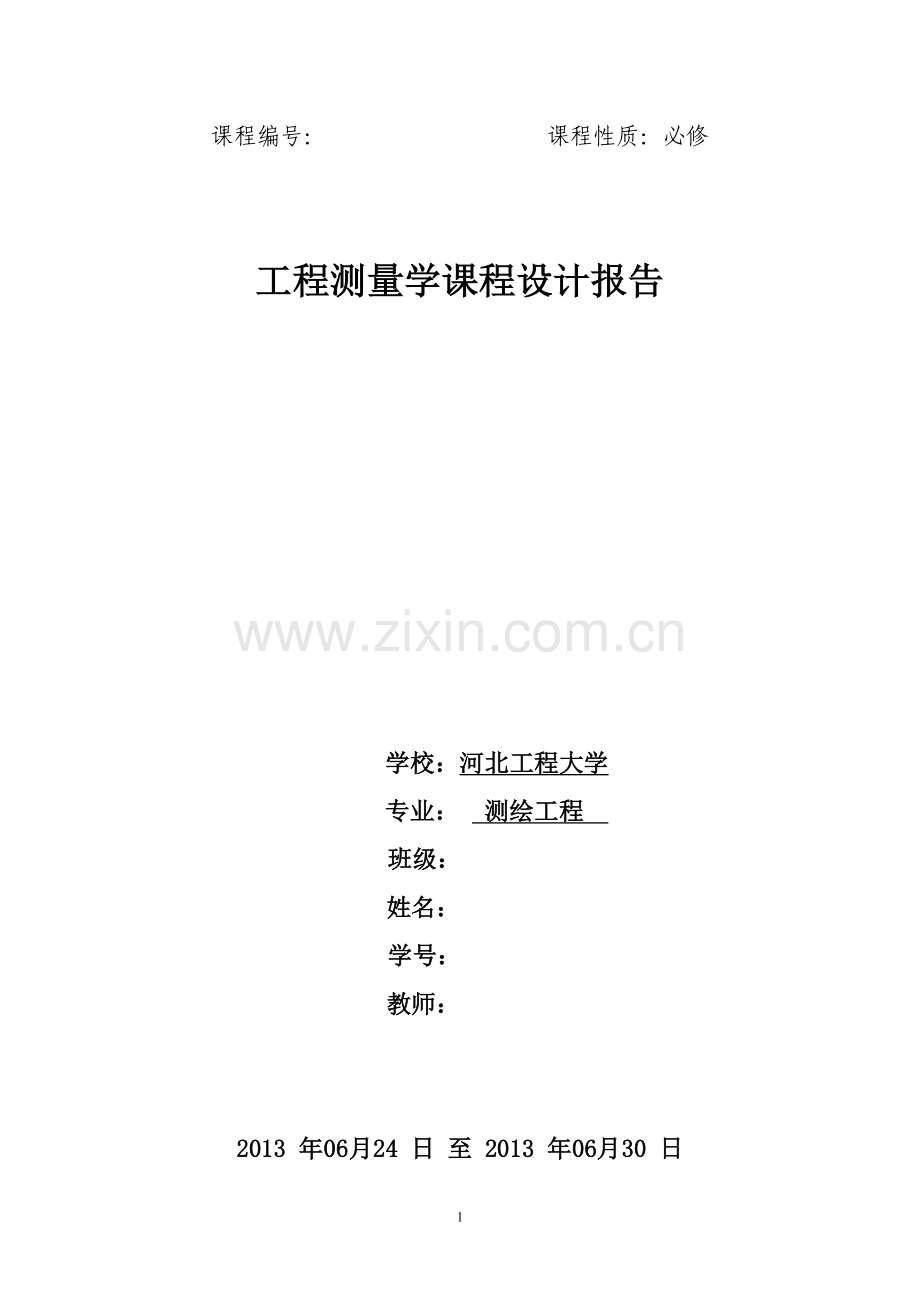

课程编号： 课程性质：必修工程测量学课程设计报告学校：河北工程大学专业： 测绘工程 班级： 姓名： 学号： 教师： 2013 年06月24 日 至 2013 年06月30 日1支漳河区段工程测量设计方案一、概况 1.1实习目的 1.2实习任务 1.3实习地点及时间 1.4实习组织形式1.5测区概况 1.6位置1.7测量依据 1.8已有测绘成果二、内容2.1选点2.2选点要求 2.3标石类型2.4 使用仪器三、平面控制测量 3.1观测准备3.2 观测3.3 GPS静态观测作业的要求3.4选择最佳的观测时段3.5外业观测步骤3.6外业成果记录检查3.7数据处理3.8成果验收与上交资料3.8.1 成果验收3.8.2上交资料四图根控制测量4.1选点4.2施测4.3内业计算五、高程控制5.1水准点布设5.2水准路线的布设5.3使用仪器5.4观测过程5.5水准测量内业计算六、地形图测量6.1精度要求6.2外业流程6.3内业处理数据七、横纵断面测量7.1绘制横断面图7.2绘制纵断面图八、土方量计算九、测量放样9.1测量仪器9.2建立施工测量控制网9.3施工测量9.4土方工程9.5测量核实 2 建筑物楼体沉降监测方案1、工程概况2、工程地质条件3、监测依据4、监测目的5、监测项目6、测点布置7、监测方法和精度要求8、监测人员及主要仪器设备9、监测频率10、监测报警值11、监测数据的记录制度和处理方法附录C1支漳河区段工程测量设计方案一、概况1.1 实习目的工程测量实习，作为测绘工程专业一门基本的必修专业实践课，对我们学测绘工程专业的学生来说，它的重要性不言而喻。学测量不仅是获取书本的理论知识，更是培养我们的动手操作能力和对课本理论知识的深入理解总结，以及体会测量思想“从控制到碎部，从整体到局部，步步检核”等原则对工程测量的指导意义。这项技能的熟练掌握对将来走向工地有极大的帮助，毕竟国内高校给予学子实践的机会远不足以满足学生的需求，为此，我们必须在有限的机会创造最大的知识收益。当然我们还可以通过测量实习这个平台，改善我们的思维结构，培养合作精神和领导能力1.2 实习任务全面完成对支漳河分段的平面控制测量、高程控制测量、碎部测量，并绘制1:500数字化地形图，根据测得的数据绘制河道横断面图，最后将设计好的道路曲线进行GPS放样。1.3 实习地点及时间1. 实习地点：邯郸市支漳河（拦水坝至邯大公路段）。2. 实习时间：2013年8月29日2013 年9月18 日。1.4 实习组织形式1.以班为单位，每班分五个小组；2.实习小组由5人组成，设小组长1名，负责本小组的实习组织、人员安排、纪律考勤；副组长一名，负责仪器管理与手簿记录整理等。组员要服从和全力支持组长的工作。1.5 测区概况支漳河（拦水坝至邯大公路段）处于邯郸市区南郊，沿城市外围，沿线地势平坦，且植被较少，无不良地质条件，目前河道平均宽度55米，全长1.0km。该河段地处暖温带半湿润半干旱大陆季风性气候。雨量适中，年平均气温约为摄氏13度，最低为摄氏-20度，最高温度可达摄氏38度。年降雨量627毫米，主要集中在78月，无霜期为235天。 本流域暴雨多发生在每年的78月，其中7月上旬至8月上旬发生的次数占总数的37%，且大于300mm的大暴雨均发生于7月上旬8月上旬。1.6位置邯郸市支漳河分段整治工程（中华大街至邯大公路）该工程位于邯郸市南郊，全长1.7千米（附图2）。1.7 测量依据1工程测量规范GB50026-2007。2城市测量规范（CJJ8-99）。3全球定位系统城市测量技术规程。4. 1:500、1:1000地形图数字化规范GB/T17160-1997。5、全球定位系统（GPS）测量规范GBT 18314-20091.8 已有测绘成果 （1）测区内有国家二等水准点各两个 （2）国家二等三角测量控制点各两个 (3)平面坐标系统：采用1980年国家坐标系统 (4)高程坐标系统：采用1956年黄海高程系统 (5) 投影带的选择：采用高斯-克吕格3带投影，中央子午线为114。二、内容1.1选点根据设计的首级控制网（GPS D级网），在支漳河两侧，埋设12个木桩+钢钉，全局性考虑，既要便于进行导线测量，同时考虑到通视情况良好，便于进行碎测量，并使所选点位构成良好的图形。选点同时绘制各点点之记，便于以后找点。1.2选点要求1选择周围应易于安置仪器，视野开阔，障碍物高度角不高于15。2远离大功率无线电发射源(如电视台、电台、微波站等)，其距离不小于200m。3远离高压输电线和微波无线电信号传送通道，其距离不得小于50m。4附近不应有强烈反射卫星信号的物体(如大型建筑物等)。1.3标石类型（木桩）1.4 使用仪器序号仪器名称型号备注1BTS6082全站仪BTS6082用于控制、碎步测量2棱镜-用于控制、碎步测量3GPS接收机华测X-90曲线放样三、平面控制测量3.1观测准备GPS接收机在开始观测前，应预热和静置，具体要求按接收机操作手册进行。 天线安置应符合下列要求：a、用三脚架安置天线时，其对中误差不应大于3；b、天线集成体上的圆水准气泡必须居中，没有圆水准气泡的天线，可调整天线基座脚螺旋，使在天线互为120方向上量取的天线高互差小于5。3.2 观测依据接收机的台数和点位情况，结合现场的情况，静态观测安排为，按照全球定位系统（GPS）测量规范（GB/T 18314-2001）中D级网的技术要求，进行两个时段的静态观测，采用边连式构成GPS控制网。D级GPS测量基本技术规定应符合表2.2。表2.2 D级GPS测量基本技术要求规定项目级别D卫星截止高度角（）15同时观测有效卫星总数4有效观测卫星总数4观测时段数1.6时段长度（min）静态45快速静态双频+P(Y)5双频全波10单频或双频半波20采样间隔(s)静态1030快速静态515时段中任意卫星有效观测时间(min)静态15快速静态双频+P(Y)1双频全波3单频或双频半波53.3 GPS静态观测作业的要求1观测组必须严格遵守调度命令，按规定的时间进行作业。2接收机开始记录数据后，观测员可查看测站信息、接收卫星数，如发现异常情况或未预料到的情况，应记录在测量手簿的备注栏内，并及时报告调度组织者。3每时段观测开始及结束前各记录一次观测卫星号、天气状况、实时定位经纬度和大地高、PDOP值等。4每时段观测前后应各量取天线高一次，其测量方法及要求见附录D。两次量高之差不应大于3，取平均值作为最后天线高。若互差超限，应查明原因，提出处理意见记入测量手簿记事栏。5一时段观测过程中不允许进行以下操作：a、接收机关闭又重新启动；b、进行自测试；c、改变卫星仰角限；d、改变数据采样间隔；e、改变天线位置；f、按动关闭文件和删除文件等功能键。6在GPS快速静态定位测量中，同一观测单元期间：a、参考站观测不能中断；b、参考站和流动站采样间隔要相同，不能变更。7经认真检查，所有规定作业项目均已全面完成，并符合要求，记录与资料完整无误，且将点位和觇标恢复原状后，方可迁站。3.4选择最佳的观测时段根据卫星星历预报，选择卫星星数较多，高度角较大，PDOP值较小的观测时段进行观测。3.5外业观测步骤1.调度安排，确定每台接收机观测的测站，开机时间，搬站情况。2.观测组按调度表规定的时间进行作业，保证同步观测同一卫星组。3.每时段开机前，作业员量取天线高，并及时记录测站名、年月日、时段号、天线高等信息。关机后再量取一次天线高作校核，两次量取天线高互差不得大于3mm，取平均值作为最后结果，若互差超限，应查明原因，提出处理意见，记入测量手簿。3.6外业成果记录检查GPS测量作业所获得的成果纪录应包括：1.测量手簿(见附图2)；2.其他记录，主要有观测计划、偏心观测资料等。3.7数据处理静态观测结束，为了获得GPS观测基线向量并对观测成果进行质量检核，首先进行数据预处理，以确保是否达到预期精度。GPS数据处理分为基线解算、网平差计算。3.8成果验收与上交资料3.8.1 成果验收交送验收的成果，包括观测记录的存储介质及其备份，内容与数量必须齐全、完整无损，各项注记、整饰应符合要求。验收重点包括：1.实施方案是否符合规范和技术设计要求；2.补测、重测和数据剔除是否合理；3.数据处理的软件是否符合要求，处理的项目是否齐全，起算数据是否正确；4.各项技术指标是否达到要求。3.8.2上交资料1.测量任务书(或合同书)、技术设计书；2.点之记、环视图、测量标志委托保管书、选点资料和埋石资料；3.接收设备、气象及其它仪器的检验资料；4.外业观测记录、测量手簿及其它纪录；5.数据处理中生成的文件、资料和成果表；6.GPS网展点图；7.技术总结和成果验收报告。四图根控制测量图根控制加密网采用一级导线网，最大闭合差1/30000，导线边长大于1.2公里，布设成三角网形式。 4.1选点由于采用的是GPS RTK模式，导线点间无需通视，但导线点应选在地势较高，视野开阔之处，便于碎部测量的地点；障碍物高度角不高于15；远离大功率无线电发射源(如电视台、电台、微波站等)，其距离不小于200m；远离高压输电线和微波无线电信号传送通道，其距离不得小于50m；附近不应有强烈反射卫星信号的物体(如大型建筑物等)。4.2施测使用GPS RTK测量导线点，可以不用单独测角、量距，只需对每个导线点进行GPS测量即可。一人画草图，一人持手簿，一人操作移动站。4.3内业计算计算之前全面检查外业记录，有无记算错现象。然后根据已知起始方位角及坐标和导线测量的数据，计算导线点坐标。然后绘制导线略图，把各项数据标注图上。五、高程控制由于本地区地势较平坦，高程控制测量采用三等水准测量。本测区以已知的平面控制点作为高程控制起算点，布设三等水准网，作为高程控制网，以满足测区高程控制的需要。加密时，设成附合路线或结点网。5.1水准点布设高程控制点采用平面控制测量的4个控制点。5.2水准路线的布设在本地区作为首级高程控制，水准路线布设成闭合水准路线。三等水准的主要技术要求;等级仪器类型视线长度前后视距差任一测站上前后视距累积同一测站两次读数差路线高差闭合允许值三等DSZ275m3.0m6.0m2.0mmfh允12n mm（其中n为测站数）5.3使用仪器序号仪器名称型号备注1自定安平光学水准仪DSZ2用于水准测量，跨河水准测量2双面区格式木质标尺-用于水准测量，跨河水准测量5.4观测过程三等水准测量每站照准标尺分划顺序为：奇数站采取后前前后观测，偶数站采取前后后前观测，读取基本分划的上下丝视差读数；人员组织：观测员2人，司尺员2人，记录员1人。a.首先将仪器整平（气泡式水准仪望远镜绕垂直轴旋转时，水准气泡影像的分离，不得超过1cm，自动安平水准仪的圆气泡位于指标环中央）； b.将望远镜对准后视标尺黑面，用倾斜螺旋调整水准气泡准确居中，按视距丝和中丝精确度定标尺读数；c.旋转望远镜照准前视尺面黑面，按b款操作；d.照准前视尺面红面，按b款操作，此时只读中丝读数；e.旋转望远镜照准后视尺面红面，按b款操作。观测间歇时，最好能在水准点上结束观测，间歇后应对间歇点进行检测，比较任意两转折点间歇前后所测高差，若符合限差（见表5-3）。表5-3 单位：mm等级观测方法基、辅分划读数的差基、辅分划所测高差的差单程双转点法观测时，左右路线转点差检测间歇点高差的差三等中丝读数2.03.03.05.5水准测量内业计算首先检查外业记录是否符合要求，之后按水准路线进行平差计算。六、地形图测量6.1精度要求由于使用的是华测X-90接收机，并利用河北工程大学cors基站，采用RTK (OTF)定位模式：水平精度(RMS) 为：同步1 cm + 1 ppm*基线长度垂直精度(RMS)：2 cm + 1 ppm*基线长度完全可以满足测绘1:500地形图（比例尺精度0.05m，地形点间距15米，高程点间距图上不大于5cm，当等高距为0.5m时，高程注记应精确至1cm；大于0.5m时，注记可精确至0.1m）。6.2外业流程1.打开手簿以及接收机，启动蓝牙连接，使手簿与接收机同步。2.操作手簿使移动站连接CORS基站，设置必要参数。3.一人持手簿，一人持接收机，一人画草图。4.首先测量已知控制点，进行点校正。5.将移动站置于特征点上，逐个测量。6.3内业处理数据1.数据采集完毕后，内业将数据传输到电脑中，并对不合格的数据剔除。2.采用解析数字化成图，采用CASS7.0+CAD进行室内绘制1:500数字地形图一张。七、横纵断面测量7.1绘制横断面图所绘制横断面与水位线相应点的切线方向垂直。距离读数到分米，高差读到厘米即可满足工程要求。根据渠道宽度，中线两侧各测50米。横断面水平距离和高程比例尺相同，为1：100。分别测量相应横断面的中桩，以及两侧各30米的地形起伏点。横断面间距50米。7.2绘制纵断面图以中线地面为基准，水平距离为横坐标，高差为纵坐标，将地面特征点绘制其上即可。里程编排：以中华南大桥作为0+000里程桩，自西向东依次间隔50米增加里程桩测量断面：河底中心断面；左堤面断面；左堤顶断面；右堤面断面；右堤顶断面以河岸左水位线为河底高程 比例1:100八、土方量计算根据横纵断面计算土方量，计算式为：式中 -A、B断面见挖（填）方量； -A、B两处横断面面积； L-A、B间的距离；分段计算挖、填方后，加在一起算总方量。九、测量放样9.1测量仪器施工中投入使用的测量仪器如：华测X-90 GPS接收机、Trimble手簿等都符合水利水电工程施工测量规范（SL5293）的施工测量精度要求，并经过有关主管部门批准的具有资质的检验单位的检测，并在检测有效期内使用。9.2建立施工测量控制网工程控制网沿用控制测量中的平面控制网及高程控制网。为了便于施工时引测高程及纵横断面测量，在施工前沿总防洪堤走向两侧敷设临时水准点，临时水准点位于建筑物开挖线外侧，敷设时提前埋设临时标桩作为水准点，临时水准点间距100m。平面控制点和水准点标桩选择在不受施工干扰，易于保存桩位的地方，不致发生下沉和位移，标桩做成砼墩，标桩顶面高于地面0.3m。临时性标桩以木桩为主，对于测量控制网点，采用防护栏、警示牌等保护措施，防止受到毁坏，并修建通向测量控制网点的临时道路。9.3施工测量土方开挖工程的精度指标序号项目内容精度指标说明平面位置中误差（mm）高程中误差（mm）1土方开挖轮廓点放样+（50200）+（50100）相对于邻近基本控制点9.4土方工程土方明挖之前先进行纵横断面测量。从本标段起点开始量距，沿轴线每50m钉一木桩（里程桩），地形变化较大的地方加设木桩，用红漆在木桩侧面标上桩号。由横断面设计开挖图计算出左右两侧边桩与轴线桩的水平距离，用钢尺量距，钉立边桩。根据相邻断面同侧边桩的连线，用石灰撒出灰线。采取同样办法将河道底脚线放出。开挖坡比采用水平拉尺、立标尺的方法确定。基坑开挖至设计基底高程上20cm时，停止机械开挖，将水准仪移入基坑，人工跟进抄平。土方回填前实测出基槽开挖后的平剖面地形资料。基坑开挖标高控制，为了控制基坑的开挖深度，当基坑快挖到坑底的设计标高时，用水准仪在基坑壁测设一些水平的小木桩，使木桩的上表面离坑底的设计标高距500。为施工时使用方便，一般坑壁各拐角处和直段每隔3M均设一水平桩，作为清理坑底和浇筑基础垫层时掌握标高依据。标高点的测量允许偏差为10mm。开挖过程中，我方将随时校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡坡度等是否符合施工图纸要求。9.5测量核实工程的施工测量放线完毕后，及时对所有相关内容进行审验，另外要随时检查建筑物的放线，还应将所有标记和标线保持清晰。从以下几个方面进行核实工作：1.进行所有必要的计算，数据表达清楚，结果精确，以备核实之用。2.裸露出被盖住的水准点。3.从需要的标线上移走机械和障碍物。4.进行仪器观测时应关闭所有的机器，停止打桩和其他引起地面振动的作业，以免影响清晰的视域或引起折射。5清除所有防碍测量的积水。6.采取所有必要的安全措施。7.当现有资料不能满足工程的准确测量时，应提供补充的测量和计算资料。附录1静态定位测量手簿纪录格式点号点名图幅号观测记录员观测日期观测单元号接收机名称及编号天线类型及其编号时段号数据文件名采样间隔s开始记录时间h min结束记录时间h min天线高测定天线高测定方法及略图点位略图测前： 测后：测定值m修正值m天线高m平均值m时间（UTC）跟踪卫星号(PRN)纬度 经度 大地高m天气状况记事附图1.附图22建筑物楼体沉降监测方案1、工程概况安徽省君某公司拟在某市中山北路与申元街交汇处南侧三角地块建设“汇金广场”。建筑物暂定地上30层、地下2层（暂定），框剪结构，0.00=9.90m（黄海高程），基坑四周地面相对标高为-0.30m-3.00m，基坑实际开挖深度7.00m9.7m，基坑周长约400m。支护方案由成都大陆建筑设计研究咨询事物所设计，修改后的设计采用挖孔支挡桩与预应力锚杆支护方案，有软土分布地段在桩外侧设置500水泥土搅拌桩做为止水措施，在支挡桩中间设置简易土钉墙。2、工程地质条件场地内地层从上而下分别为：层杂填土:褐灰等色，松散或软塑可塑状态，含植物根茎、碎砖石、淤泥质土及腐烂垃圾等。厚度一般为1.55.0m；1层粘土：褐灰浅绿色，呈软塑状态。无摇振反映，干强度低，韧性低等。层厚一般为0.0m3.5m；2层淤泥质粉质粘土夹淤泥：青灰色浅灰色，呈软塑流塑状态，无摇振反映，干强度低等，韧性低等。层厚一般为0.00m8.60m；主要分布在冲沟中；1层粘土：褐灰浅绿色，呈可塑状态。无摇振反映，干强度中，韧性中，层厚一般为0.0 2.8m；2层纷质粘土：褐黄黄灰色，呈硬塑状态。无摇振反映，干强度高，韧性高，层厚一般为1.4013.5m；层安山岩残积层：灰黄黄褐色，主要成份为粘性土，干强度高，韧性高，层厚0.03.30m。 1层安山岩强风化带：棕黄、棕红色，稍湿，密实状态，表部已风化成土壤及砂，层厚0.502.50m，其岩体基本质量等级为v类。2层安山岩中微风化带：棕黄、棕红色，坚硬（密实）状态，表面较破碎，向下逐渐趋于完整，属较软较硬岩，岩体基本质量等级判定为类。3、监测依据全部观测按照以下标准执行2-1建筑变形测量规程（JGJ/8-97）2-2建筑基坑工程监测技术规范（GB 504972009）2-3工程测量规范（GB50026）2-4国家一、二等水准测量规范（GB/T 12897-2006）2-5全球定位系统（GPS）测量规范（GB/T18314）4、监测目的建筑物前期施工期间,基坑在回填之前由于卸除地基土自重或降水等因素而引起的基坑外影响范围内的建筑物及道路的结构应力也在缓慢调整。变形观测的目的就是：通过测量基坑周围预设的工作点和其周围建筑物特征部位之间的不对称变异量,对基坑在回填前及回填过程中的整体稳固趋势作出评估,为建筑质量评价和最后验收 提供参考依据。一般情况下建筑物的变形观测内容为:基坑周围建筑物和道路的水平位移、垂直位移及裂缝观测。5、监测项目根据业主提供的地质勘查报告、设计支护方案及现场实际情况，具体监测内容为：（1）基坑坡顶位移监测：包括坡顶水平位移和竖向位移的监测；排桩顶部水平位移的监测。（2）高边坡位移观测：观测频率及次数跟东北面基坑监测一样。（3）周边建筑物变形监测：基坑边缘外2倍的开挖深度范围内的建筑物作为监测对象，监测点设置在建筑物四角、中点及拐点处，主要对周边建筑物进行沉降及变形监测。（4）周边地表开裂状态的监测。（5）周边设施（住宅楼、道路、管线等）的监测。（6）主体沉降观测。6、测点布置6.1 监测平面控制点的布设 根据经验知道，基坑施工对环境的影响范围为坑深的34倍，因此，沉降观测所选的控制点应选在施工的影响范围之外；控制点不应少于2点。通过对现场的踏勘，将控制点布设在农行小区内比较有利于保护和观测。6.2 水准点的设立 按照规范要求，各水准基点的间距应在20-40米范围以内；水准基点与被测建筑物的间距不应大于100米，且不小于30米，现根据场地条件、场地使用性质、地下埋藏物的情况、长期保存条件等，水准基点不应设置在高层建筑附近，本工程考虑设在基坑的东侧。6.3 监测点布设本次观测的监测点布设：沉降点11个，设计方案依据：（1）基坑边坡基坑边坡顶部的水平位移和竖向位移监测点应沿基坑周边布置，基坑周边中部、阳角处应布置监测点。监测点间距不宜大于20m，每边监测点数目不应少于3个。监测点宜设置在基坑边坡坡顶上。（2）围护墙顶部的水平位移和竖向位移监测点应沿围护墙的周边布置，围护墙周边中部、阳角处应布置监测点。监测点间距不宜大于20m，每边监测点数目不应少于3个。监测点宜设置在冠梁上。（3）深层水平位移监测孔宜布置在基坑边坡、围护墙周边的中心处及代表性的部位，数量和间距视具体情况而定。（4）围护墙内力监测点应布置在受力、变形较大且有代表性的部位，监测点数量和横向间距视具体情况而定，但每边至少应设1处监测点。竖直方向监测点应布置在弯矩较大处，监测点间距宜为35m。（5）锚杆的拉力监测点应选择在受力较大且有代表性的位置，基坑每边跨中部位和地质条件复杂的区域宜布置监测点。每层锚杆的拉力监测点数量应为该层锚杆总数的13%，并不应少于3根。每层监测点在竖向上的位置宜保持一致。每根杆体上的测试点应设置在锚头附近位置。（6）建（构）筑物四角、沿外墙每1015m处或每隔23根柱基上，且每边不少于3个监测点；不同地基或基础的分界处；变形缝、抗震缝或严重开裂处的两侧。（7）监测点宜布置在建（构）筑物角点、变形缝或抗震缝两侧的承重柱或墙上。 监测点应沿主体顶部、底部对应布设，上、下监测点应布置在同一竖直线上。（8）建（构）筑物的裂缝监测点应选择有代表性的裂缝进行布置，在基坑施工期间当发现新裂缝或原有裂缝有增大趋势时，应及时增设监测点。每一条裂缝的测点至少设2组，裂缝的最宽处及裂缝末端宜设置测点。（9）地下管线监测点的布置应根据管线年份、类型、材料、尺寸及现状等情况，确定监测点设置。 监测点宜布置在管线的节点、转角点和变形曲率较大的部位，监测点平面间距宜为1525m，并宜延伸至基坑以外20m。（10）基坑周边地表竖向沉降监测点的布置范围宜为基坑深度的13倍，监测剖面宜设在坑边中部或其他有代表性的部位，并与坑边垂直，监测剖面数量视具体情况确定。每个监测剖面上的监测点数量不宜少于5个。6.4 保护措施观测基点埋设后，在基点处砌井、加井盖进行保护，并清理现场，然后移交建设单位监护，要求不得在其上堆放物品，以保证水准基点随时正常使用。7、监测方法和精度要求(1) 沉降监测沉降监测采用精密水准测量，其基本思想为：在施工影响区域外布设3个基准点，基准点必须牢固稳定， 且构成一个基准网，通过对基准网定期进行一等水准连测，可得知各基准点的稳定情况，从而对不稳定的基准点剔除或进行修正。每次监测作业时，通过精密水准测 量将基准点的高程采用闭合水准测量引测到各监测点上，从而得到各监测点的绝对高程，根据监测点两次所测得高程之差即可得知监测点在这两次期间的沉降量。监测点监测过程中的限差要求、测量步骤、手簿记录和计算均按照国家二等水准测量规范的规定进行。测回校差应小 于lmm.地下管线、地下设施、地面建筑都应在基坑开工前测取初始值。在开工期间，应根据设计要求不断测取数据。从几天观测一次到一天观测几次；每次的观测值与初始值比较即为累计量，与前次的观测数据相比较即为日变量。根据公认的数据，日变量大于3mm，累计变量大于20mm即应向有关方面报警。 (2) 位移监测位移监测点的观测一般最常用的方法是偏角法。同样，测站点应选在基坑的施工影响范围之外。外方向的选用应不少于3点，每次观测都必须定向，为防止测站点 被破坏，应在安全地段再设一点作为保护点，以便在必要时作恢复测站点之用。初次观测时，须同时测取测站至各测点的距离，有了距离就可算出各测点的秒差，以后各次的观测只要测出每个测点的角度变化就可推算出各测点的位移量。观测次数和报警值与沉降监测相同。当然也可用坐标法来测取位移量。(3)观测条件：1）、应在标尺分划线呈像清晰和稳定的条件下进行观测。不得在日出或日出前约半小时、太阳中天前后、风力大于四级、气温突变时以及标尺化纤的呈像跳动而难以照准时进行观测。晴天观测时，应用测伞为仪器遮蔽阳光。 2）、作业中应经常对水准仪及水准标尺的水准器和角进行检查。当发现观测成果出现异常情况并认为与仪器有关时，应及时进行检验与校正。 3）、每测段往测与返测的测站数均应为偶数，否则应加入标尺零点差改正。由往测转向返测时，两标尺应互换位置，并应重新整置仪器。在同一测站上观测时，不得两次调焦。转动仪器的倾斜螺旋和测微鼓时，其最后旋转方向，均应为旋进。(4)监测精度 基坑围护墙（坡）顶水平位移监测精度要求(mm)设计控制值(mm)30306060监测点坐标中误差1.53.06.0注：监测点坐标中误差，系指监测点相对测站点（如工作基点等）的坐标中误差，为点位中误差的。地下管线的水平位移监测精度宜不低于1.5mm。基坑围护墙（坡）顶、墙后地表及立柱的竖向位移监测精度(mm)竖向位移报警值20（35）2040（3560）40（60）测站高差中误差0.30.51.5注：1. 监测点测站高差中误差系指相应精度与视距的几何水准测量单程一测站的高差中误差；2. 括号内数值对应于墙后地表及立柱的竖向位移报警值。地下管线的竖向位移监测精度宜不低于0.5mm。8、监测人员及主要仪器设备本次监测参与人员有5人，组长一名，副组长一名，记录员一名，还有两名同学一同进行观测。主要信器设备：华测高精度双频GNSS接收机3台，日本尼康全站仪一台，苏一光S05级水准仪一套。9、监测频率基坑工程监测频率应以能系统反映监测对象所测项目的重要变化过程，而又不遗漏其变化时刻为原则。监测项目的监测频率应考虑基坑工程等级、基坑及地下工程的不同施工阶段以及周边环境、自然条件的变化。当监测值相对稳定时，可适当降低监测频率。对于应测项目，在无数据异常和事故征兆的情况下，开挖后仪器监测频率的确定可参照下表。监测频率表基坑开挖深度（m）551010监测频率1次/2天1次/1天2次/1天底板浇筑后时间（d）77141428监测频率2次/1天1次/1天1次/2天注1：观测时机及次数视施工现场观测条件和使用期间发生的特殊情况可做适当调整。2：根据规范要求，首次观测应观测2遍，取其中数为起始标高。当出现下列情况之一时，应加强监测，提高监测频率，并及时向委托方及相关单位报告监测结果：1. 监测数据达到报警值；2. 监测数据变化量较大或者速率加快；3. 存在勘察中未发现的不良地质条件；4. 超深、超长开挖或未及时加撑等未按设计施工；5. 基坑及周边大量积水、长时间连续降雨、市政管道出现泄漏；6. 基坑附近地面荷载突然增大或超过设计限值；7. 支护结构出现开裂；8周边地面出现突然较大沉降或严重开裂；9. 邻近的建（构）筑物出现突然较大沉降、不均匀沉降或严重开裂；10基坑底部、坡体或支护结构出现管涌、渗漏或流砂等现象；11基坑工程发生事故后重新组织施工；12出现其他影响基坑及周边环境安全的异常情况。10、监测报警值当出现下列情况之一时，必须立即报警；若情况比较严重，应立及停止施工，并对基坑支护结构和周边的保护对像采取应急措施。（1）当监测项目的变化速率达到监测报警值设定表中规定值或连续3d超过该值的70；（2）基坑支护结构或周边土体的位移出现异常情况或基坑出现渗漏、流砂、管涌、隆起或陷落等；（3）基坑支护结构的支撑或锚杆体系出现过大变形、压屈、断裂、松弛或拔出的迹象；（4）周边建（构）筑物的结构部分、周边地面出现可能发展的变形裂缝或较严重的突发裂缝；（5）周边管线变形突然明显增长或出现裂缝、泄露等；（6）根据当地工程经验判断，出现其他必须报警的情况。监测报警值设定表监测项目报警值绝对值/mm变化率/mm.d-1桩（坡）顶水平/竖向位移30/2023基坑周边地表竖向位移3523管线位移刚性管道2023柔性管线5035建筑物沉降352311、监测数据的记录制度和处理方法（1） 现场测试人员应对监测数据的真实性负责，监测分析人员应对监测报告的可靠性负责，监测单位应对整个项目监测质量负责。监测记录、监测当日报表、阶段性报告和监测总结报告提供的数据、图表应客观、真实、准确、及时。（2） 外业观测值和记事项目，必须在现场直接记录于观测记录表中。任何原始记录不得涂改、伪造和转抄，并有测试、记录人员签字。（3） 现场的监测资料应符合下列要求：1） 使用正式的监测记录表格；2） 监测记录应有相应的工况描述；3） 监测数据应及时整理；4） 对监测数据的变化及发展情况应及时分析和评述。（4） 观测数据出现异常，应及时分析原因，必要时进行重测。（5） 进行监测项目数据分析时，应结合其他相关项目的监测数据和自然环境、施工工况等情况以及以往数据，考量其发展趋势，并做出预报。（6） 监测成果包括当日报表、阶段性报告、总结报告。报表应按时报送。报表中监测成果宜用表格和变化曲线或图形反映。23附录C 巡视监测日报表样表工程名称： 报表编号： 观测者： 观测日期： 年 月 日 时分类巡视检查内容巡视检查结果备注自然条件气温雨量风级水位支护结构支护结构成型质量冠梁、支撑、围檩裂缝支撑、立柱变形止水帷幕开裂、渗漏墙后土体沉陷、裂缝及滑移基坑涌土、流砂、管涌施工工况土质情况基坑开挖分段长度及分层厚度地表水、地下水状况基坑降水、回灌设施运转情况基坑周边地面堆载情况周边环境地下管道破损、泄漏情况周边建（构）筑物裂缝周边道路（地面）裂缝、沉陷邻近施工情况监测设施基准点、测点完好状况观测工作条件监测元件完好情况观测部位示意图项目负责人： 监测单位：其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准
