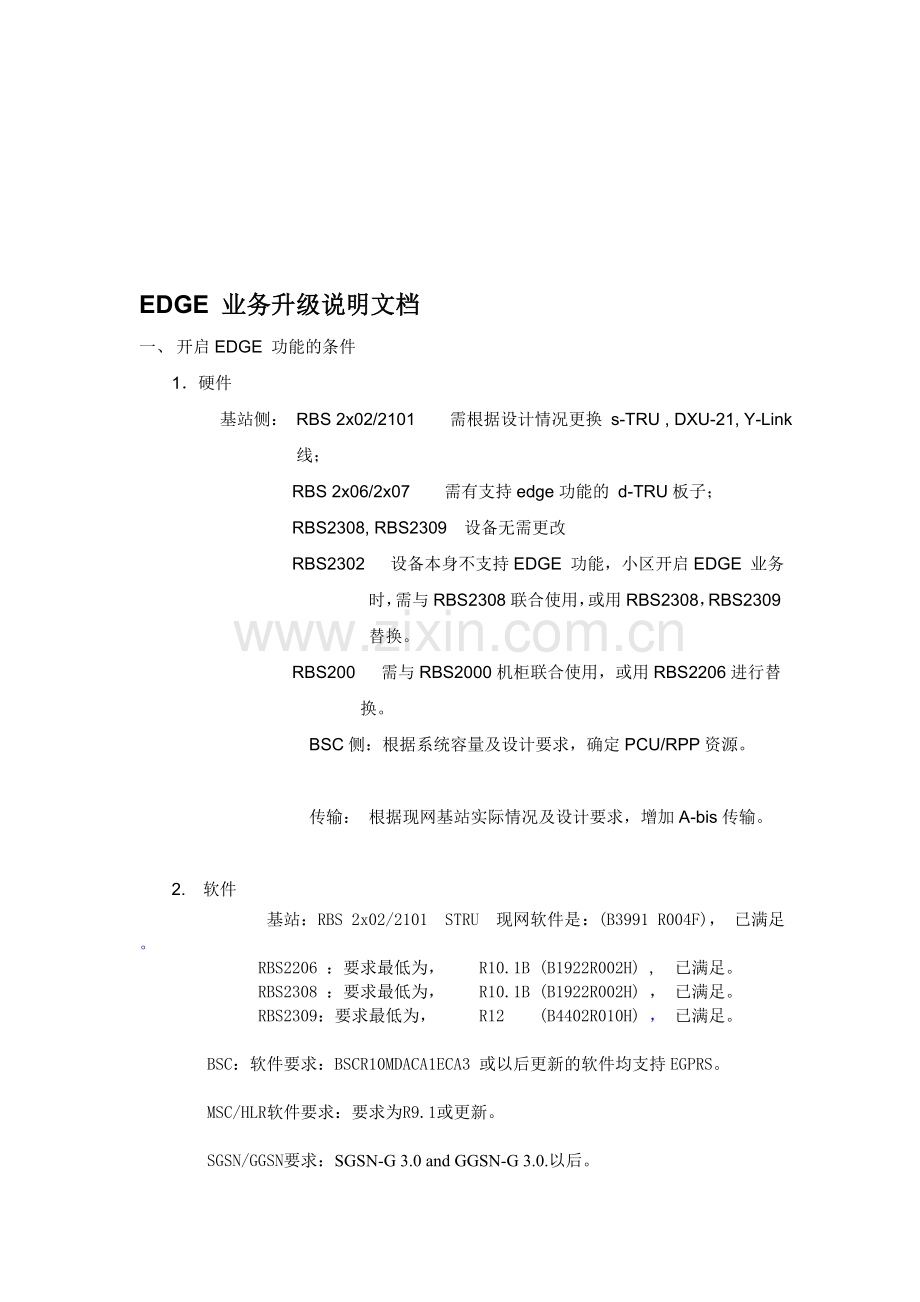

EDGE 业务升级说明文档
一、 开启EDGE 功能的条件
1．硬件
基站侧： RBS 2x02/2101 需根据设计情况更换 s-TRU , DXU-21, Y-Link线；
RBS 2x06/2x07 需有支持edge功能的 d-TRU板子；
RBS2308, RBS2309 设备无需更改
RBS2302 设备本身不支持EDGE 功能，小区开启EDGE 业务时，需与RBS2308联合使用，或用RBS2308，RBS2309替换。
RBS200 需与RBS2000机柜联合使用，或用RBS2206进行替换。
BSC侧：根据系统容量及设计要求，确定PCU/RPP资源。

传输： 根据现网基站实际情况及设计要求，增加A-bis传输。

2. 软件
基站：RBS 2x02/2101 STRU 现网软件是：(B3991 R004F)， 已满足。
RBS2206 ：要求最低为， R10.1B (B1922R002H) , 已满足。
RBS2308 ：要求最低为， R10.1B (B1922R002H) ， 已满足。
RBS2309：要求最低为， R12 (B4402R010H) ， 已满足。

BSC：软件要求：BSCR10MDACA1ECA3 或以后更新的软件均支持EGPRS。

MSC/HLR软件要求：要求为R9.1或更新。

SGSN/GGSN要求：SGSN-G 3.0 and GGSN-G 3.0.以后。

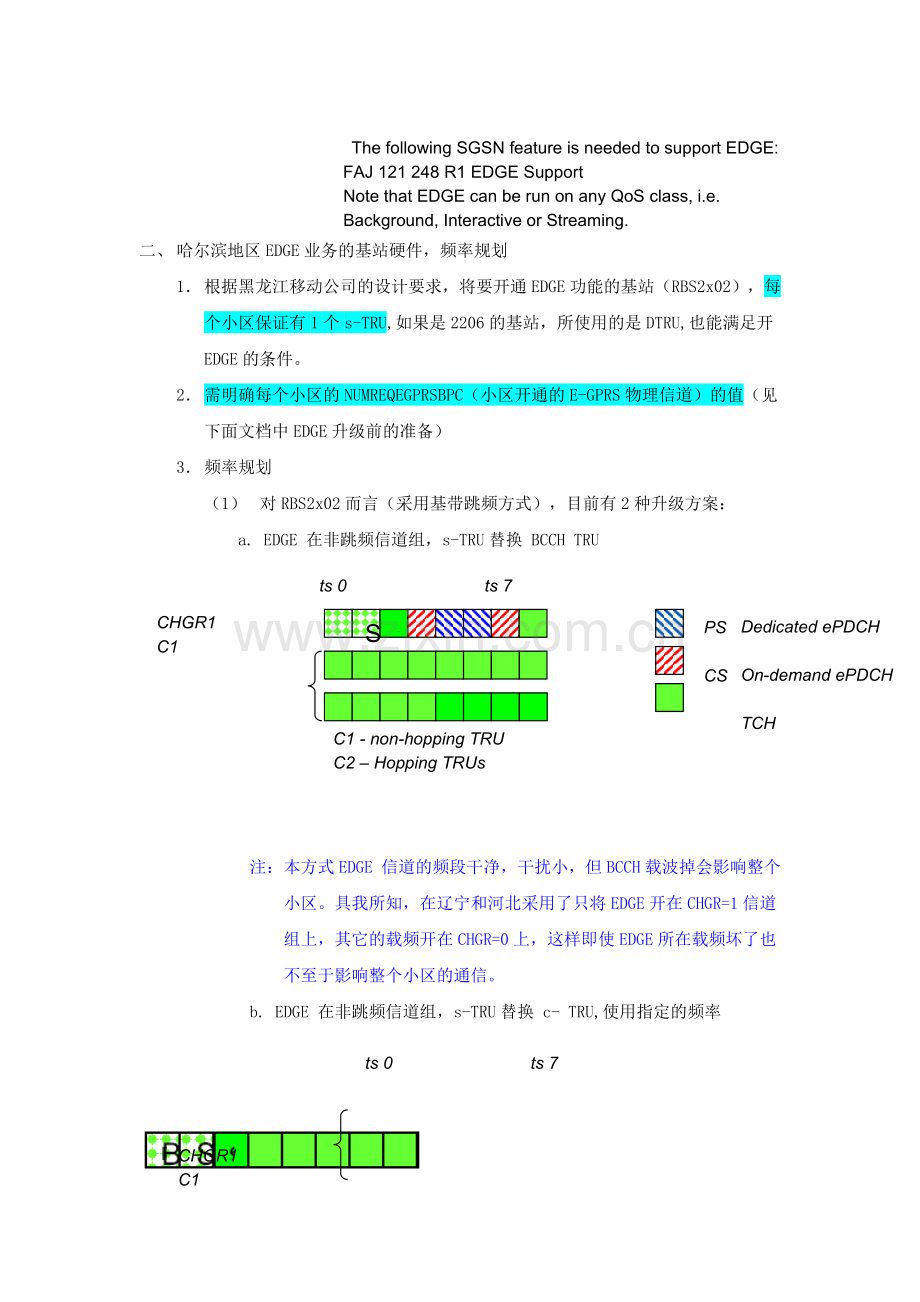

The following SGSN feature is needed to support EDGE:
FAJ 121 248 R1 EDGE Support
Note that EDGE can be run on any QoS class, i.e. Background, Interactive or Streaming.
二、 哈尔滨地区EDGE业务的基站硬件，频率规划
1． 根据黑龙江移动公司的设计要求，将要开通EDGE功能的基站（RBS2x02），每个小区保证有1个s-TRU,如果是2206的基站，所使用的是DTRU,也能满足开EDGE的条件。
2． 需明确每个小区的NUMREQEGPRSBPC（小区开通的E-GPRS物理信道）的值（见下面文档中EDGE升级前的准备）
3． 频率规划
（1） 对RBS2x02而言（采用基带跳频方式），目前有2种升级方案：
a. EDGE 在非跳频信道组，s-TRU替换 BCCH TRU

Dedicated ePDCH

On-demand ePDCH

TCH

CHGR1 C1

CHGR2 C2
S

S

B
ts 0 ts 7
C1 - non-hopping TRU
C2 – Hopping TRUs

PS

CS

Idle

注：本方式EDGE 信道的频段干净，干扰小，但BCCH载波掉会影响整个小区。具我所知，在辽宁和河北采用了只将EDGE开在CHGR=1信道组上，其它的载频开在CHGR=0上，这样即使EDGE所在载频坏了也不至于影响整个小区的通信。
b. EDGE 在非跳频信道组，s-TRU替换 c- TRU,使用指定的频率
ts 0 ts 7

CHGR1 C1

CHGR2 C2

注: EDGE载波掉不会影响整个小区。
需客户确认采用哪种方式
（2）RBS2206 ，RBS2207，RBS2308，RBS2309而言，所有载频都支持EDGE，所以在HOP=ON 的信道组中可以直接配置。

RBS2206第一版的dTRU只支持CS-3、CS-4，不支持EDGE,第二版的dTRU(dTRUe)才支持EDGE。使用指令：RXMFP：MO=RXOTRX-tg-**;打印出dTRUe的串号，确认其串号为KRC　131　＊＊＊＊/2，即最后两位必需是/2。
开EDGE时微风窝只有2308和2309可以开,用RXMFP:MO=RXOTRX-X,看到如果是TRX RRU_M或TRX RRU_T就可以开EDGE
宏蜂窝用RXMFP:MO=RXOTRX-X,看到TRX DTRU或TRX STRU就可以开EDGE
三、EDGE升级前的准备

1 检查BSC中关于EDGE的feature是否打开
DBTSP:TAB=AXEPARS,SETNAME=SME20BSCF,NAME=GPRS;
DBTSP:TAB=AXEPARS,SETNAME=SME20BSCF,NAME=EGPRSBPCLIMIT;
结果中的value为BSC允许打开的EGPRS信道总数，不能为0。
如果没有打开本feature，则执行：
DBTSP:TAB=AXEPARS,SETNAME=CME20BSCF,NAME=EGPRSBPCLIMIT;(for EGPRS)
SYPAC:ACCESS=ENABLED,PSW= xxxxx;
DBTRI;
DBTSC:TAB=AXEPARS,SETNAME=CME20BSCF,NAME=EGPRSBPCLIMIT,value=xxx；
xxx-- BSC的EGPRS信道总数;
DBTRE:COM;
SYPAC:ACCESS=DISABLED;
2 修改BSC交换机的一些属性（用RAEPP：ID＝ALL;查看）
EGPRS Link Quality Control parameter setting：
1) 确认LQC功能激活
RAEPP:ID=LQCACT; 看EGPRS Link Quality Control (ELQC) activation（0, deactivated;3, activated for downlink and uplink TBFs），如果值为0没有激活，将值 改为3激活连路质量控制功能。
RAEPC:PROP=LQCACT-3;
2) 定义 LQCIR.
RAEPC:PROP=LQCIR-1;(0, LA mode is used;1, LA/IR mode is used)
3) 设置最大允许的 MCS等级.
RAEPC:PROP= LQCHIGHMCS-9;(MCS共有9个等级，将等级设为最大)

四、升级的一些指令

注：修改数据之前一定要做好LOG

假设1个2202机柜，chgr=0,将s-TRU 放在chgr=1中

1．小区参数检查
（1）RXAPP:MO=RXOTG-x;
查看基站的半永久连接，看看传输是否有足够的device来开启EGPRS。
DTSTP:DIP=xxRBLT;

（2）RXTCP:MOTY=RXOTG,CELL=xxxx;
查看TG如何与CELL相连，分了几个CHGR。

（3）RLCFP:CELL=xxxx; (记录小区的频点信息)

（4）RLCRP:CELL=cell;

（5）RXCDP: MO=RXOTG-tg;

（6）RXMOP: MO=RXOTG-tg; （检查基站软件 ）

2．小区参数更改

（1）RLSTC:CELL=xxxx,STATE=HALTED;

（2）RXBLI:MO=RXOTG-x,SUBORD;

（3）RXESE:MO=RXOTG-x,SUBORD;

（4）RLDGI:CELL=xxxx;CHGR=1; （定义新的CHGR）

（5）RXTCI:MO=RXOTG-x,CELL=xxxx,CHGR=1; （将新定义的CHGR连到相应TG上）

（6）RXMOC:MO=RXOTG-x,SWVER=xxxxx; （如果基站软件不对，将基站软件版本更换为支持STRU的软件版本）
（7）RXMOC:MO=RXOTRX-x-y,DCP1=xxx,DCP2=xxx&&xxx; （根据每个小区中EDGE载频的位置，重新定义DCP值）

根据每个小区中EDGE载频的位置，重新定义DCP值。

TRX
dcp1
dcp2low
dcp2high
0
178
179
186
1
187
188
195
2
196
197
204
3
205
206
213
4
214
215
222
5
223
224
231
6
232
233
240
7
241
242
249
8
250
251
258
9
259
260
267
10
268
269
276
11
277
278
285

（8）RXMOC:MO=RXOTRX-x-y,CELL=xxxx,CHGR=1; （重新分配TRX的CHGR）

（9）RXMOC:MO=RXOTX-x-y,CELL=xxxx,CHGR=1;

（10）RXAPE:MO=RXOTG-x,DCP=all;
RXAPI:MO=RXOTG-x,DEV=xxxx,DCP=1&&n,RES64K; (为EDGE保留n个DEVICE)

（11） RLCCC:CELL=xxxx,CHGR=1,SDCCH=0; (将SDCCH从CHGR=1,中删除)

（12）RLCFE:CELL=xxxx,CHGR=0 ；

（13）RLCFI:CELL=xxxx,CHGR=1 ；

（14）RLCCC:CELL=xxxx,CHGR=1,SDCCH=x,TN=x; （将SDCCH定义在CHGR=1中,SDCCH数和TN要与以前相同）

（15）RLCHC:CELL=xxxx,CHGR=1,HOP=OFF; （将CHGR=x的跳频关掉）

（16）RLCHC:CELL=xxxx,CHGR=0,HOP=ON,HSN=hsn;
将CHGR=y的跳频打开，HSN要尽量与以前chgr=0的相同。

（17）RLGSP:CELL=xxxx;
RLGSC:CELL=xxxx, PDCHALLOC=yyyy;

（18）RLBDP:CELL=xxxx;
RLBDC:CELL=xxxx,CHGR=1, NUMREQEGPRSBPC=n, (TN7BCCH=EGPRS);
在CHGR=1 中开n个EGPRS信道，其中BCCH上的TN7也可以用于EGPRS。
（19）RXESI:MO=RXOTG-x,SUBORD;
RXBLE:MO=RXOTG-x,SUBORD;

（20）RXCAP:MO=RXOTS-x-y-z; （看看更换后的硬件是否支持EDGE）

（21）RLSTC:CELL=xxxx,STATE=ACTIVE;

（21）RLSLP:CELL=xxxx;

（22）RLCRP:CELL=xxxx;

（23）RLGRP:CELL=cell;

（24）RXCDP: MO=RXOTG-tg;

（25）RLGSP: CELL=cell;

五、参考

注：（1）上面的加标记处，需客户明确。
（2） 传输的扩容情况，硬件的更换及位置情况需了解。
（3）具体实施时，请客户确认几个站，先期升级以便观察效果。
（4）此文档主要说明了黑龙江地区的EDGE开通规则，其它省市要根据客户的具体要求确定将EDGE是否开在BCCH所在的载频上，另附EDGE标准模板一个，开EDGE时对其中参数做相应改动。
EDGE模板：,根据模板修改后的基站EDGE升级数据：和相应的LOG文件

附时隙说明：例如一个小区（CELLA，TG-A,传输是1RBLT,S2的配置）定义94文件时,如果这个小区所连接的TRX-A-0是STRU或DTRU并且开5个EDGE时隙也就是RLBDC:CELL=CELLA,CHGR=0,NUMREQEGPRSBPC=5,TN7BCCH=EGPRS;
那么定义如下：
RXAPI:MO=RXOTG-A,DEV=RBLT-33&&-37,DCP=1&&5,RES64K;
RXAPI:MO=RXOTG-A,DEV=RBLT-38&&-42,DCP=6&&10,DCP=6&&10;
因为STRU和DTRU的时隙即支持16K语音也支持64K数据，这是和普通TRU不同之处，我们知道，一个TRU有8个时隙，当给此小区第一个TRU定义5个走EDGE数据时隙后，此TRU还剩余3个时隙可以走话务，即占用一个2M传输上的64K时隙，则此带EDGE的TRU实际占用时隙数是：5（走EDGE）+1(走话务)＋1(TRX信令)＝7个64K的2M传输上的时隙。所以此小区共使用了7＋3＝10个64K时隙。

EDGE开通一般流程

前提：具备相关开站知识与经验
1． 当接到客户需要开通EDGE的通知时首先要询问客户哪些网元的基站需要开通EDGE功能，确定之后要去相应网元打LOG，黑龙江地区使用的是4A系统身份认证，其它省一般使用直连交换机的方式，具体连接方式询问客户。打LOG一定要是最新的，保证打LOG后所需开的站不会有增减容和其它变动。需要打的LOG指令如下：
rldep:cell=all;
rlcfp:cell=all;
rlgsp:cell=all;
rlbdp:cell=all;
rlgrp:cell=all;
rldgp:cell=all;
rxtcp:moty=rxotg;
rxapp:MOTY=RXOTG;
rxmop:moty=rxotrx;
rxmop:moty=rxotg;
rxmsp:moty=rxotrx;
rxmfp:moty=rxotrx;
LOG打完后以LOG文件形式存储，黑龙江9.3期提供一种GSMTool 2[1][1].4(R10).xls工具，将LOG文件转换成网元下基站信息表，这适用于R10版本的BSC网元，对于R12本的不适用。
2．依照EDGE模板将相应要EDGE升级的基站数据做出来。注意R12版本中不支持RLGSC指令。开EDGE时微风窝只有2308和2309可以开,用RXMFP:MO=RXOTRX-X,看到如果是TRX RRU_M或TRX RRU_T就可以开EDGE，DMRU类型的不能开。
宏蜂窝用RXMFP:MO=RXOTRX-X,看到TRX DTRU或TRX STRU就可以开EDGE,小区如果有扩展频点，用指令RLCHP查看小区参数，扩展频点所在的信道组CHGR对应的BCCD参数要为NO。
2． 通知当地客户晚上需要开EDGE，可能对相应网元的相应基站造成通信影响，并提前将升级公告发布在移动公司公告系统上，并以邮件的形式发给移动公司和爱立信相应的负责人。如：，并通知客户在EDGE升级前做好备份。
3． 晚上按客户要求的时间进入机房进行EDGE升级，升级前和省网管和当地负责人员沟通说明可能升级过程中产生基站告警。沟通完毕后进行健康检查，指令如下：
rlcrp:cell=all;
rldep:cell=all;
rlcfp:cell=all;
rlgsp:cell=all;
rlbdp:cell=all;
rlgrp:cell=all;
rldgp:cell=all;
rxmsp:moty=rxotrx;
rxmfp:moty=rxotrx;
allip:acl=a1,a2,a3;
plldp;
dtstp:dip=all;
dpwsp;
gsstp;gdstp等
停自动DUMP,开始升级，对于非正常工作但需要升级的基站不要进行EDGE升级并做记录，升级过程中对有问题的基站能修复的修复，修复不了的一定要倒回成原来的未升级时状态，仍有问题的通知客户和相关爱立信人员次日处理。
4． 升级完毕，用RLCRP和升级前的log比较是否一致，修复升级时候时隙未起全的基站，做备份，开自动DUMP,通知网管和当地机房监控人员完成和遗留的问题并做记录。
5． 离开现场。
以上适用于黑龙江地区的EDGE升级过程，其它省市的过程会有所区别，具体流程可以和当地客户联系。

EDGE模板：,根据模板修改后的基站EDGE升级数据：和相应的LOG文件
注：蓝体字为个人的一点经验，EDGE说明文档大部分内容为黑龙江爱立信标准文档中内容，为了保证其准确性，根据自己在工作中的经验作了少量相应的修改，EDGE流程是本人依照实际工作实际情况所编写，如果有其它好的建议，希望共同讨论一下。
另：如果EDGE升级失败，需要将此基站恢复成原来状态
附：升级失败的EDGE原始数据: 及其倒回LOG一份：
欢迎各位同事共同批评指正。
