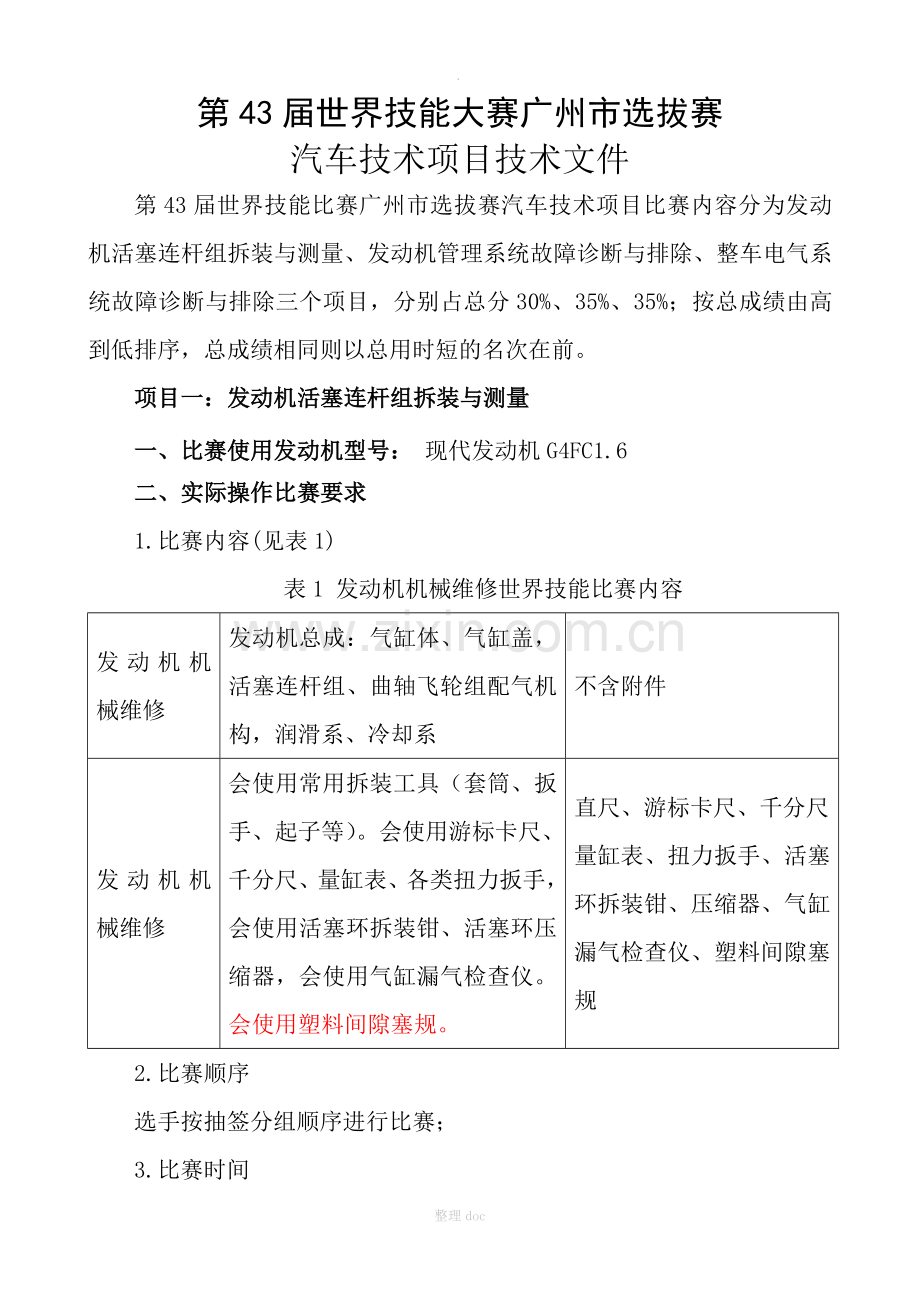

.第43届世界技能大赛广州市选拔赛汽车技术项目技术文件第43届世界技能比赛广州市选拔赛汽车技术项目比赛内容分为发动机活塞连杆组拆装与测量、发动机管理系统故障诊断与排除、整车电气系统故障诊断与排除三个项目，分别占总分30%、35%、35%；按总成绩由高到低排序，总成绩相同则以总用时短的名次在前。 项目一：发动机活塞连杆组拆装与测量一、比赛使用发动机型号： 现代发动机G4FC1.6二、实际操作比赛要求1.比赛内容(见表1)表1 发动机机械维修世界技能比赛内容发动机机械维修发动机总成：气缸体、气缸盖，活塞连杆组、曲轴飞轮组配气机构，润滑系、冷却系不含附件发动机机械维修会使用常用拆装工具（套筒、扳手、起子等）。会使用游标卡尺、千分尺、量缸表、各类扭力扳手，会使用活塞环拆装钳、活塞环压缩器，会使用气缸漏气检查仪。会使用塑料间隙塞规。直尺、游标卡尺、千分尺量缸表、扭力扳手、活塞环拆装钳、压缩器、气缸漏气检查仪、塑料间隙塞规2.比赛顺序选手按抽签分组顺序进行比赛；3.比赛时间比赛用时50分钟；三、实际操作考核要求发动机活塞连杆组拆装与测量，满分100分，实操比赛现场（5分）、安全（10分）和比赛项目作业（85分）。比赛要求：1. 在规定时间内，拆装发动机； 2.在拆装过程中检查活塞环并测量某道环侧隙及端隙； 3.检查、测量某缸缸径，活塞直径，油膜间隙； 4.检查并测量相关主轴颈油膜间隙； 5.正确使用设备、工具、量具； 6.要求作业规范、安全；7.将测量数据记录在作业单上；四、比赛使用的工具、量具、配件、辅料和设备 发动机活塞连杆组拆装与测量比赛使用的工具、量具、配件、辅料和设备(见附表一)，所有自带的工量具根据技术文件要求，自行确定所带工量具的规格，提前一天交到组委会、经裁判组确定、封存。五、比赛使用的作业记录表选手比赛时,按照作业表的要求,填写作业记录表（见附表二）,在比赛规定的时间内完成,交给裁判.项目二：汽车发动机管理系统故障诊断与排除一、比赛用车比赛用车为2010款现代悦动1.6L AT车型（车况大致相同） 4辆。二、实际操作比赛要求1.比赛内容（见表2）表2 发动机管理系统世界技能大赛内容发动机管理系统发动机无法起动故障的检修；发动机运行不良故障的检修； 发动机尾气测试与分析；示波器的动态数据测量。油箱、油管，喷油器保养。 2.比赛顺序选手按抽签分组顺序进行比赛；3.比赛时间比赛用时30分钟。三、实际操作考核要求汽车发动机管理系统故障诊断与排除，满分100分，其中包括现场（5分）、安全（10分）和比赛项目作业（85分）。其中发动机管理系统故障设置3-4个故障点，涉及发动机控制系统的传感器、执行器、控制线路与发动机机械系统。 比赛要求：1.在规定时间内，根据汽车各系统工作原理，参照车辆维修手册，分析、检测、诊断并排除故障。2.将故障诊断的思路以及检测排除的过程，记录在作业单上。3.要求作业规范、安全，设备、工具、量具使用正确。 项目三：汽车整车电气系统故障诊断与排除四、比赛用车比赛用车为2010款现代悦动1.6L AT车型（车况大致相同） 4辆。五、实际操作比赛要求1.比赛内容（见表3）表3 整车电气系统世界大赛比赛内容整车电气系统充电系统；起动系统；照明系统；信号与警告系统；雨刮系统；电动车窗与后视镜系统；空调控制系统。安全气囊系统；警报和防盗系统；涉及制冷剂的工作；涉及冷却液的工作。 2.比赛顺序选手按抽签分组顺序进行比赛；3.比赛时间比赛用时30分钟。六、实际操作考核要求汽车整车电气系统故障诊断与排除，满分100分，其中包括现场（5分）、安全（10分）和比赛项目作业（85分）。其中整车电气系统故障设置3-4个故障点，涉及整车电气控制系统的传感器、执行器、控制线路与机械系统。比赛要求：1.在规定时间内，根据汽车各系统工作原理，参照车辆维修手册，分析、检测、诊断并排除故障。2.将故障诊断的思路以及检测排除的过程，记录在作业单上。3.要求作业规范、安全，设备、工具、量具使用正确。七、比赛提供的工具、量具、配件、辅料和设备 发动机管理系统故障诊断与排除、整车电气系统故障诊断与排除两个项目比赛使用的工具、量具、配件、辅料和设备(见附表三).汽车实车机电维修综合故障诊断分析与排除赛项说明实操考核重在考察选手对汽车发动机和车身电气系统故障的综合诊断和排除及逻辑分析能力。参赛选手根据比赛题目的具体要求，利用现场提供的技术资料和器材，严格按照维修手册和操作规程分别完成故障诊断，并按要求做好作业记录。操作过程中要求进行必要的安全检查、保证正确的仪器连接、操作步骤合理、故障点确认准确并能够在裁判协助下顺利排除故障。裁判对整个作业过程和作业记录的完成情况以及故障确认和排除情况进行现场确认评分。若参赛选手在故障排除过程中，需要启动车辆时，要先向裁判提出申请，经由裁判或现场技术人员进行安全检查并得到许可后，方可启动车辆。记录填写要点提示：用户主述故障现象为给定的题目，选手根据用户主述故障现象进行故障排除作业，记录对故障现象的验证、对车辆的基本检查、诊断分析思路、按照思路进行的检测过程和数据分析（含诊断仪数据流以及其他检测设备的诊断测试数据的判断和分析）、对故障点的排除和确认。要求完整填写作业记录，记录出现的故障码和相关数据流、故障症状现象，故障排除后的尾气参数，以及各种检测参数（例如：电压、电阻、电流、压力、温度等）。八、比赛使用的作业记录表选手比赛时,按照作业表的要求,填写作业记录表（见附表四、附表五）,在比赛规定的时间内完成,交给裁判.九、注意事项1.参赛选手按车型以抽签方式决定比赛顺序，抽签号码作为参赛选手在比赛中唯一的身份标志。2.参赛选手在比赛中不得随意退场，如弃权需在作业表上填写“弃权”字样并签名。3.比赛前一天允许参赛选手参观场地并在规定地点熟悉仪器设备和工量具。4.参赛选手在比赛中发现仪器设备和工量具出现故障，应向裁判人员报告，由项目裁判长决定是否终止比赛。附表一 发动机活塞连杆组拆装与测量比赛使用的工量具、设备、配件表序号类别名称型号数量备注1工 具七抽屉带轮工具车世达95107266件6.3MM(1/4”)套筒组套世达09901333件10MM(3/8”) 套筒组套世达09902427件公制12.5MM系列套筒世达09903510件双开口扳手两用快扳套筒世达09904610件双梅花扳手世达09905730件两用扳手内六角组套世达09906819件全抛光两用快扳世达世达0990895件活动扳手 大力钳尖嘴钳组套世达09909108件锉刀组套世达09910114件卡簧钳组套世达09911124件钳子组套世达099121313件螺丝批组套世达099131436件风动套筒组套世达099141526件（1/2”） 套筒组套世达0991516T型10#17T型12#18T型14#19零件车手推车 三层 800*400*92020铁锤1.5磅21铜棒黄铜铜棒直径20mm长度300MM22塑胶锤橡胶锤/锤子 8磅23游标卡尺自带24千分尺0-25自带25千分尺25-50自带26千分尺50-75自带27千分尺75-100自带28千分尺100-125自带29量缸表50-160自带30扭力扳手世达96311自带31扭力扳手世达96312自带32扭力扳手世达96212自带33活塞环拆装钳JY-2434活塞环压缩器调节范围57mm-175mm35厚薄规规格：0.01-1.00mm18PCS36油壶37风枪38角度计fanyaa 414M自带39气门钳40耗材及资料塑料间隙塞规绿色（中高档汽车） 0.025-0.075mm41工作灯（手电筒）42汽车维修资料43备用零部件活塞环备注：大赛组委会上述指定自带工具、设备、仪器选手必须自带。附表二 发动机活塞连杆组拆装测量作业表选手参赛号选手姓名裁判签字一、 作业内容u 按作业规范要求完成：u 拆装某缸活塞连杆组；（活塞连杆不分解、选手自选某缸）u 拆装活塞环并检查第一道活塞环侧隙及端隙；u 检查、测量自选缸缸径，活塞直径，油膜间隙；u 检查并测量自选缸相邻主轴颈油膜间隙；u 必要的清洁、整理；u 记录测量及检查结果；二、作业记录单1、缸径测量：某缸号_（根据裁判指定的气缸号填写）项目缸径（位置A）缸径（位置B）缸体纵向缸体横向缸体纵向缸体横向测量值结果判断及处理内容：是否符合修理手册规定值（比赛时提供纸制修理手册），根据测量结果确定维修方法。说明：按照手册规定“用4个位置的平均缸径值来进行判断”。 4个位置的平均缸径值应是指在每个位置测量时，几次测量读值的平均数，实际操作中可通过晃动量缸表杆时得到的。因此上述4个位置中的任一平均值中有一个超过最大允许直径，就判定为不符合规定值。同时测量工件被认为是在用部件。2、活塞直径测量：千分尺校准前读数_（需对千分尺进行对零检查，但无需调零，在实际测量时计入误差值）项目活塞直径油膜间隙测量（计算）值结果判断及处理内容：是否符合手册规定值，根据测量结果确定维修方法。说明：活塞直径的判断依据是手册中规定的活塞直径范围。油膜间隙的判断依据是手册中规定的油膜间隙范围和最大值。3、第一道活塞环测量项目侧隙端隙测量值结果判断及处理内容：是否符合手册规定值，根据测量结果确定维修方法。说明：第一道活塞环侧隙的判断依据是手册中规定的第一道活塞环侧隙范围。第一道活塞环端隙的判断依据是手册中规定的第一道活塞环端隙范围和最大值。4、主轴颈油膜间隙测量项目相邻主轴颈间隙( 号)相邻主轴颈间隙( 号)测量值结果判断及处理内容：是否符合手册规定值，根据测量结果确定维修方法。说明：主轴颈间隙的判断依据是手册规定内容。注明：1、表中斜体字的内容仅作为填写方式的参考，在比赛现场的作业表中不再显示。附表三 发动机管理系统故障诊断与排除、整车电气系统故障诊断与排除两个项目比赛使用的工具、量具、配件、辅料和设备序号类别名称型号数量备注1检测设备仪器汽车故障电脑诊断仪（原厂专用诊断仪可自备）北京现代Hi/Ds-scanner专用检测仪带示波器可自带其他型号2尾气分析仪NHA-501A可自带燃油压力表龙德信TU-443自带3真空/压力测量仪组件ACTRON KAL2513C自带4工量具世达（150件套）5工具车SATA6零件车SATA7火花塞专用套筒MOD.BJC史丹利自带8电工组合工具（必备）史丹利瑞驰自带9起子组套史丹利R90-033-23自带10钳子组套史丹利R99-182-23自带11继电器夹钳0TC449312手电筒13试灯14T型线接线盒（必备）208接线盒自带15万用表otc3514自带16常用工具17耗材及资料汽车维修三罩、两套、一垫18汽车维修资料现代标准资料19备用零部件备注：1除上述工具、设备、仪器，选手可自带其他型号诊断仪。2比赛现场提供相关车型维修手册有关章节。附表四 汽车发动机维修综合故障诊断分析与排除作业记录表参赛号选手姓名裁判员签字整车型号发动机型号车辆识别码项目作业记录1.前期准备2.安全检查发动机作业记录故障诊断1.故障现象: 故障代码： 2.大致故障方位描述：3.部件与系统测试情况：4.波形分析：（画出该部分标准波形图）每格电压： 每格时间： 0 1 2 3 4 5 6 7 8 9 10 故障排除5.万用表检查：6.故障点描述7.维修措施（必须修复）：附表五 汽车整车电气维修综合故障诊断分析与排除作业记录表车身电气作业记录故障诊断1.故障现象： 2.大致故障方位描述：3.部件与系统测试情况：4.万用表检查： 故障排除5.故障点描述：6.维修措施（必须修复）：整理doc
