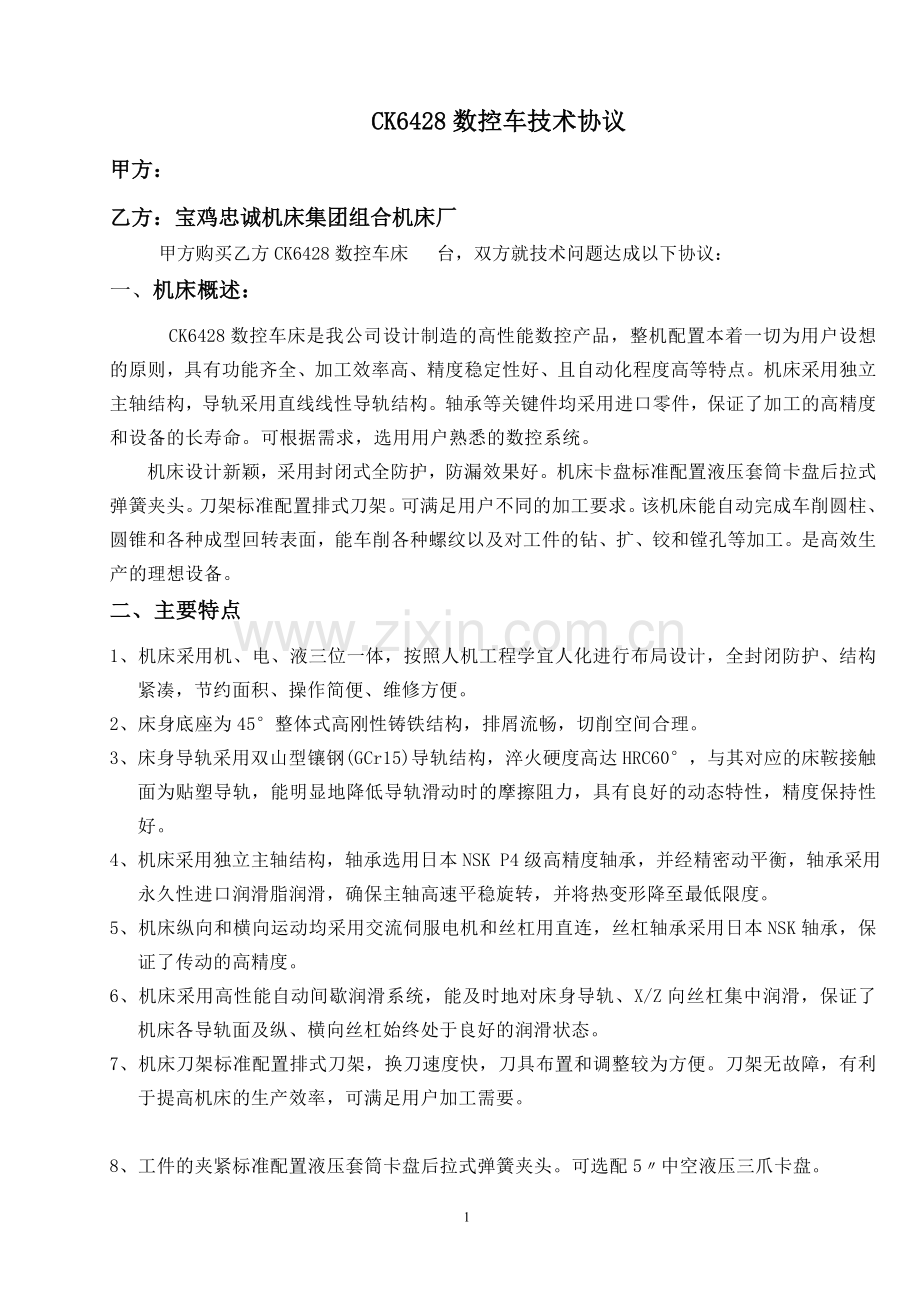

CK6428数控车技术协议
甲方：
乙方：宝鸡忠诚机床集团组合机床厂
甲方购买乙方CK6428数控车床 台，双方就技术问题达成以下协议：
一、机床概述：
CK6428数控车床是我公司设计制造的高性能数控产品，整机配置本着一切为用户设想的原则，具有功能齐全、加工效率高、精度稳定性好、且自动化程度高等特点。机床采用独立主轴结构，导轨采用直线线性导轨结构。轴承等关键件均采用进口零件，保证了加工的高精度和设备的长寿命。可根据需求，选用用户熟悉的数控系统。
机床设计新颖，采用封闭式全防护，防漏效果好。机床卡盘标准配置液压套筒卡盘后拉式弹簧夹头。刀架标准配置排式刀架。可满足用户不同的加工要求。该机床能自动完成车削圆柱、圆锥和各种成型回转表面，能车削各种螺纹以及对工件的钻、扩、铰和镗孔等加工。是高效生产的理想设备。
二、主要特点
1、机床采用机、电、液三位一体，按照人机工程学宜人化进行布局设计，全封闭防护、结构紧凑，节约面积、操作简便、维修方便。
2、床身底座为45°整体式高刚性铸铁结构，排屑流畅，切削空间合理。
3、床身导轨采用双山型镶钢(GCr15)导轨结构，淬火硬度高达HRC60°，与其对应的床鞍接触面为贴塑导轨，能明显地降低导轨滑动时的摩擦阻力，具有良好的动态特性，精度保持性好。
4、机床采用独立主轴结构，轴承选用日本NSK P4级高精度轴承，并经精密动平衡，轴承采用永久性进口润滑脂润滑，确保主轴高速平稳旋转，并将热变形降至最低限度。
5、机床纵向和横向运动均采用交流伺服电机和丝杠用直连，丝杠轴承采用日本NSK轴承，保证了传动的高精度。
6、机床采用高性能自动间歇润滑系统，能及时地对床身导轨、X/Z向丝杠集中润滑，保证了机床各导轨面及纵、横向丝杠始终处于良好的润滑状态。
7、机床刀架标准配置排式刀架，换刀速度快，刀具布置和调整较为方便。刀架无故障，有利于提高机床的生产效率，可满足用户加工需要。

8、工件的夹紧标准配置液压套筒卡盘后拉式弹簧夹头。可选配5〃中空液压三爪卡盘。

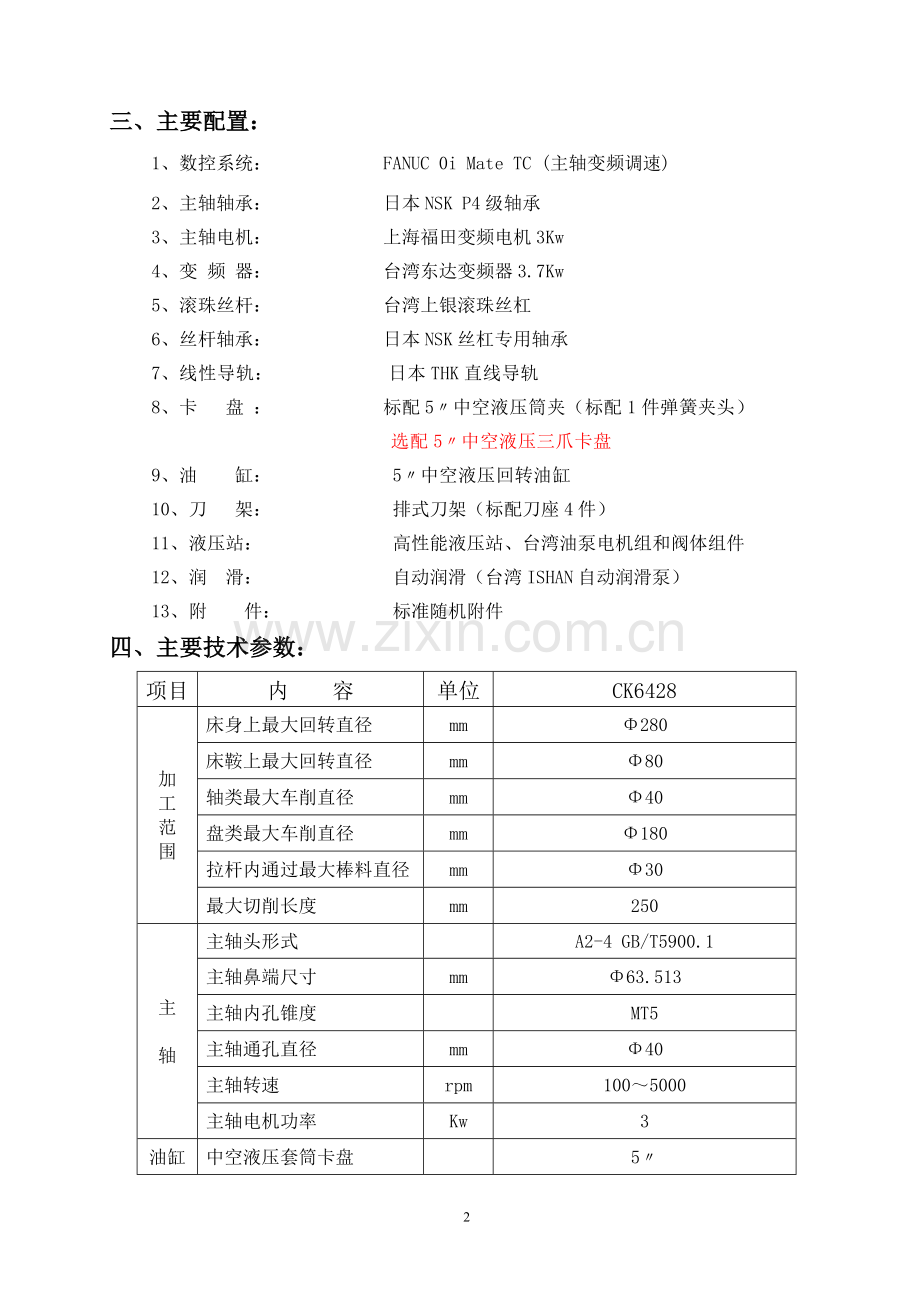

三、主要配置：
1、数控系统： FANUC 0i Mate TC (主轴变频调速)
2、主轴轴承： 日本NSK P4级轴承
3、主轴电机： 上海福田变频电机3Kw
4、变 频 器： 台湾东达变频器3.7Kw
5、滚珠丝杆： 台湾上银滚珠丝杠
6、丝杆轴承： 日本NSK丝杠专用轴承
7、线性导轨： 日本THK直线导轨
8、卡 盘 ： 标配5〃中空液压筒夹（标配1件弹簧夹头）
选配5〃中空液压三爪卡盘
9、油 缸： 5〃中空液压回转油缸
10、刀 架： 排式刀架（标配刀座4件）
11、液压站： 高性能液压站、台湾油泵电机组和阀体组件
12、润 滑： 自动润滑（台湾ISHAN自动润滑泵）
13、附 件： 标准随机附件
四、主要技术参数：
项目
内 容
单位
CK6428
加
工
范
围
床身上最大回转直径
mm
Φ280
床鞍上最大回转直径
mm
Φ80
轴类最大车削直径
mm
Φ40
盘类最大车削直径
mm
Φ180
拉杆内通过最大棒料直径
mm
Φ30
最大切削长度
mm
250
主

轴
主轴头形式

A2-4 GB/T5900.1
主轴鼻端尺寸
mm
Φ63.513
主轴内孔锥度

MT5
主轴通孔直径
mm
Φ40
主轴转速
rpm
100～5000
主轴电机功率
Kw
3
油缸卡盘
中空液压套筒卡盘

5〃
中空回转油缸

5〃
进给
X/Z轴行程
mm
250/250
X/Z轴快进速度
m/min
16/16（具体根据系统定）
刀

架
排刀工作台尺寸
mm
420×200
标配刀座数
件
4
刀具规格：车削/镗孔
mm
20×20/Φ25
主
要
精
度
重复定位精度X/Z
mm
0.005/0.006
定位精度X/Z
mm
0.013/0.016
车削园度
mm
0.003
切削加工直径的一致性
mm
0.006/100
其它
床身布局形式

45°斜床身
机床净量/毛重
Kg
1800/2100
机床外形尺寸(LxWxH)
mm
1500x1200x1500
其它参照国家机床标准及乙方技术参数表执行。
五、验收：
1、验收分预验收和终验收共两次。预验收在乙方工厂进行，终验收在甲方单位进行。
2、 验收执行标准：GB/T16462-199696数控卧式车床 精度检验
JB/TB4368.3-96数控卧式车床 技术条件
GB5226.1-2002 机械安全 机械电气设备第1部分 通用技术条件
六、安装环境：
1.电源要求：380V±10% 2.环境温度：-5℃～40℃
3.相对湿度：＜70% 4.地基要求：地面平整坚固
七、技术服务：
1.甲方负责机床的开箱就位。
2.机床质量保证期限为一年。因用户原因造成机床零部件损坏时，在保修期内只收取零件成本费用；由于设计及制造原因引起的机床零部件损坏，厂家将免费更换。在保修期内，如发生设备故障问题，乙方在接到用户通知后72小时内到达现场进行服务。
3.乙方应接受甲方派出人员在乙方工厂为期一周的技术培训及设备与验收。培训内容包括：设备的操作、编程及日常机械、电气维修。
八、随机附件及技术文件：
1、标配随机附件及技术文件 件数/台
序号
内 容
规格
单位
CK6432
备注
1
排式刀架
690x250
套
1
装在机床上
2
镗刀座
Φ25
套
1
装在机床上
3
镗刀套
Φ8、Φ10、Φ12、Φ16、
Φ20、MT2
件
各1
装在附件箱
4
端面刀座
80x60
套
1
装在机床上
5
工字刀座
130X60
套
2
装在机床上
6
油 缸
5〃中空液压回转油缸
套
1
装在机床上
7
液压套筒卡盘
5〃后拉式液压套筒卡盘
套
1
装在机床上
8
弹簧夹头
Φ25
件
1
装在机床上
9
多楔带
580L
条
1
装在机床上
10
同步带
240L
条
1
装在机床上

11
机床垫铁

付
4
装在附件箱内
12
内六方扳手
3、4、5、6、8、
件
各1
装在附件箱内
13
机床使用说明书

册
1
装在附件箱内
14
合格证明书

册
1
装在附件箱内
15
装箱单

册
1
装在附件箱内
16
系统操作说明书

册
1
装在附件箱内
17
系统维修说明书

册
1
装在附件箱内
18
变频器说明书

册
1
装在附件箱内
2、特选附件(件数/台)
序号
内 容
规格
单位
CK6432
备注
1
台湾5〃中空液压三爪卡盘

件
1
根据用户要求，另外计价
2
弹簧夹头
Φ10～Φ30
件
1
3
链板式排屑器（含小推车）
ZLLB170
台
1
4
台湾送料机
1.2M
台
1
3.6M
台
1
九、此协议作为合同附件，一式两份，双方各持一份，签字（盖章）后生效，与合同具有同样法律效力。

甲方：
代表：（签字）
日期：

乙方：宝鸡忠诚机床集团组合机床厂
代表：（签字）
日期：
