冲裁间隙.pptx

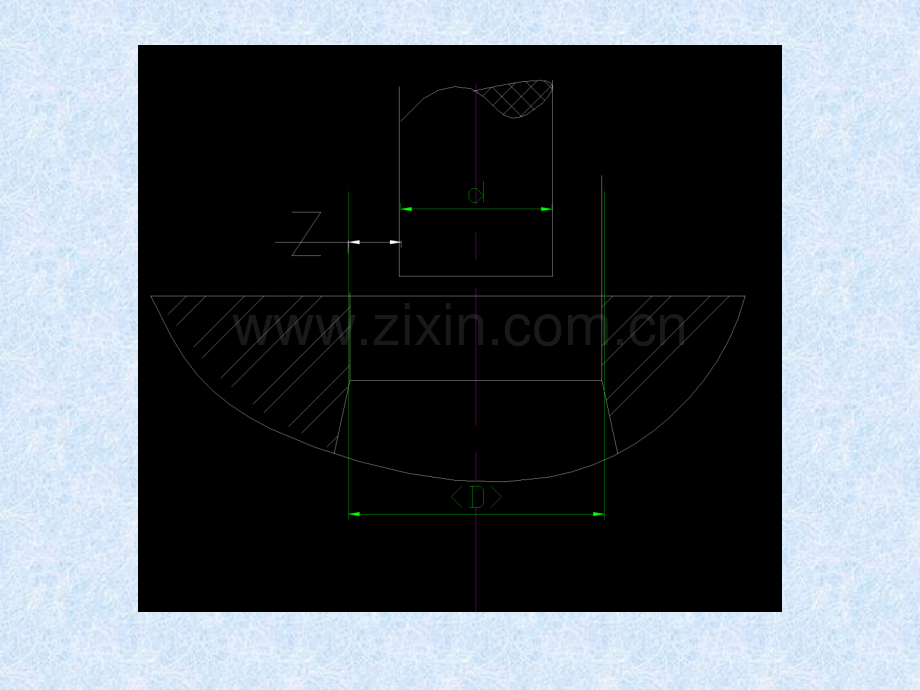

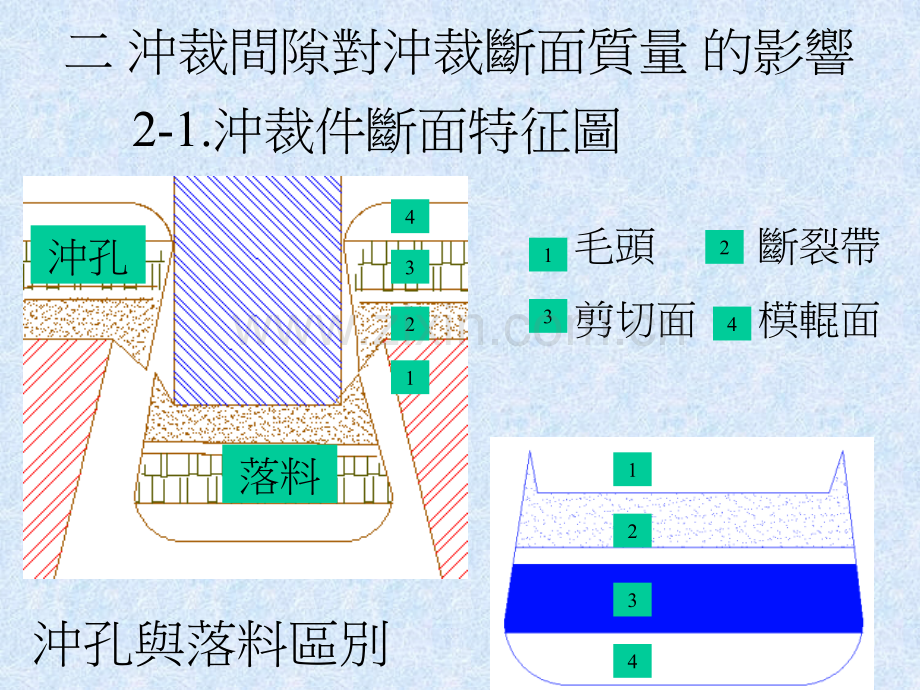

二 沖裁間隙對沖裁斷面質量 的影響2-1.沖裁件斷面特征圖沖孔與落料區別412312341234 毛頭 斷裂帶 剪切面 模輥面 落料沖孔2-2.間隙對沖斷面質量的影響1)間隙合理:裂縫重合;剪切面較大;模輥面,毛頭,錐度較小,斷面質量好.2)間隙過小:裂縫不重合;材料二次剪 切;斷面形成二個剪切面;毛頭大.上下裂紋之間的材料被第二次剪切,產生兩個剪切面.3)間隙過大:裂紋不重合;變形區 材料受拉伸;剪切面小;模輥面,撕裂面,毛頭很大;斷面質量差.4)間隙不均勻 間隙小的一邊呈現過小間隙的斷面特征;間隙大的一邊呈現過大間隙的斷面特征.三 間隙對沖裁件尺寸精度的影響3-1沖裁件尺寸精度的概念 沖裁時材料有彈性變形存在,沖裁結束后,由於材料彈性變形的恢復,使得工件尺寸與沖裁上下模刃口尺寸之間產生一定尺寸偏差.3-2間隙對落料件尺寸精度的影響 A 間隙過大 變形區拉伸變形落料件回彈 尺寸變小 B 間隙過小 變形區壓縮變形落料件回彈 尺寸變大3-3 間隙對沖孔件尺寸精度的影響A 間隙大 變形區拉伸變形 沖孔件 回彈,尺寸變大B 間隙小 變形區壓縮變形 沖孔件回彈 ,尺寸變小.四 間隙對沖裁力的影響A 間隙小 變形區壓應力成份大;拉應 力成份小 材料變形抗力大 沖裁 力大 B 間隙大 變形區壓應力成份小;拉應 力成份大 材料變形抗力小 沖裁 力小 (一)(二)注意事項 A 間隙在(5-20)%*t 范圍內 增大時,沖裁力降低不明顯 B 間隙大時,卸料力,推料力都明變小.五 間隙對模具壽命的影響A 間隙小 沖裁件與刃口摩擦力大 刃口磨損大,壽命變短.B 間隙大 沖裁件與刃口摩擦力小 刃口磨損小,壽命延長.(如下圖所示)下面從力學特性的角度來分析受力過程 六 合理間隙的確定6-1 合理間隙的定義:對於同一間隙數值,要想滿足多方面的要求,非常困難,因此,合理間隙其實指的是一個范圍而非一個確定值.6-2 合理間隙的確定原則 A 工件斷面質量沒有嚴格要求時,選用較大間隙,以提高模具壽命和減小沖裁力.B工件斷面質量及制造公差要求較高時,選用較小間隙.C確定模具上下刃尺寸時,考慮模具在使用中磨損會使刃口間隙變大,應選 GAP min值來計算.6-3 確定間隙的方法 理論計算法,經驗法,查表法,生產中一般采用經驗法和查表 法,以下兩表供大家參考:
