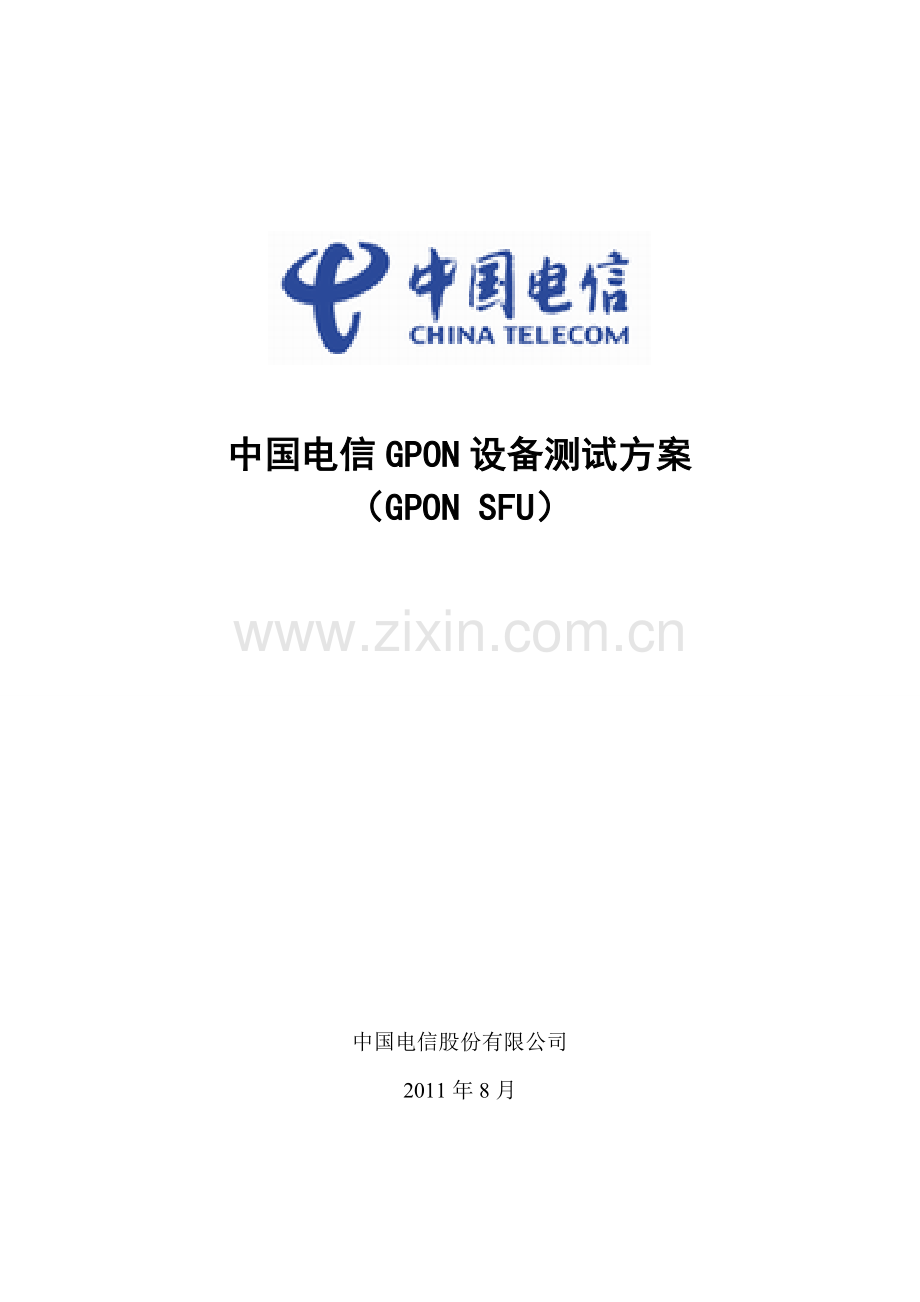

中国电信GPON设备测试方案
（GPON SFU）

中国电信股份有限公司
2011年8月

中国电信GPON设备测试方案

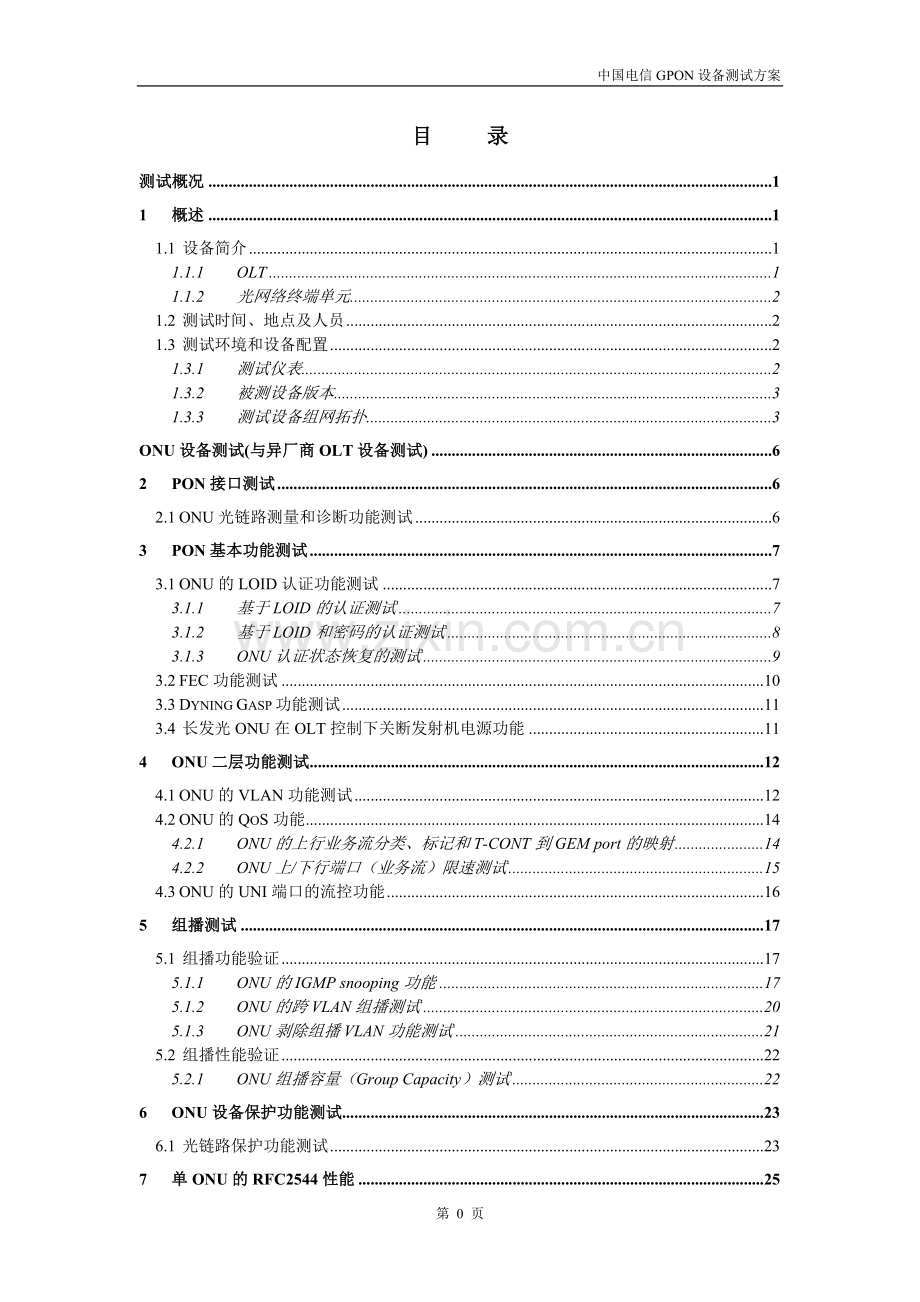

目 录
测试概况 1
1 概述 1
1.1 设备简介 1
1.1.1 OLT 1
1.1.2 光网络终端单元 2
1.2 测试时间、地点及人员 2
1.3 测试环境和设备配置 2
1.3.1 测试仪表 2
1.3.2 被测设备版本 3
1.3.3 测试设备组网拓扑 3
ONU设备测试(与异厂商OLT设备测试) 6
2 PON接口测试 6
2.1 ONU光链路测量和诊断功能测试 6
3 PON基本功能测试 7
3.1 ONU的LOID认证功能测试 7
3.1.1 基于LOID的认证测试 7
3.1.2 基于LOID和密码的认证测试 8
3.1.3 ONU认证状态恢复的测试 9
3.2 FEC功能测试 10
3.3 Dyning Gasp功能测试 11
3.4 长发光ONU在OLT控制下关断发射机电源功能 11
4 ONU二层功能测试 12
4.1 ONU的VLAN功能测试 12
4.2 ONU的QoS功能 14
4.2.1 ONU的上行业务流分类、标记和T-CONT到GEM port的映射 14
4.2.2 ONU上/下行端口（业务流）限速测试 15
4.3 ONU的UNI端口的流控功能 16
5 组播测试 17
5.1 组播功能验证 17
5.1.1 ONU的IGMP snooping功能 17
5.1.2 ONU的跨VLAN组播测试 20
5.1.3 ONU剥除组播VLAN功能测试 21
5.2 组播性能验证 22
5.2.1 ONU组播容量（Group Capacity）测试 22
6 ONU设备保护功能测试 23
6.1 光链路保护功能测试 23
7 单ONU的RFC2544性能 25
8 OMCI互通性测试 26
8.1 MIB RESET和MIB UPLOAD过程中的逻辑标识认证的测试 26
8.2 OLT对ONU能力集查询 27
8.3 ONU的性能统计 27
8.4 ONU的状态告警上报功能 28
8.5 ONU的远程重启 29
8.6 ONU的软件升级功能 29
9 ONU本地管理功能测试 30
10 ONU远程管理测试（仅针对1FE+1POTS SFU） 31
10.1 语音业务功能测试 31
10.1.1 SIP协议测试 31
10.1.2 H.248协议测试 33
10.2 TR-069远程配置测试（仅针对1FE+1POTS SFU） 34
10.2.1 业务远程配置测试 34
10.2.2 软件远程升级测试 35
10.2.3 注册认证测试 36
10.3 业务安全性测试（仅针对1FE+1POTS SFU） 38
10.3.1 多连接数据隔离测试 38
10.4 恢复出厂设置测试（仅针对1FE+1POTS SFU） 39
10.4.1 本地恢复出厂设置测试 39
10.4.2 远程恢复出厂设置测试 40

第 40 页
测试概况
1 概述
本测试规范由中国电信股份有限公司上海研究院起草，主要参考《中国电信GPON设备技术要求V2.0》（中国电信〔2011〕382号文）编写而成。
本测试规范的测试内容包括：ONU PON接口测试、PON基本功能测试、二层功能测试、安全测试、组播测试、ONU的二层性能测试、OMCI互通性测试、本地管理以及远程管理测试。
1.1 设备简介
1.1.1 OLT
设备型号

PON芯片

外形（贴图）

尺寸（宽/高/深mm）

重量

电源

功率

插槽数

控制板（是否支持主备冗余）

背板交换能力

PON口数（单板/整机）

上联接口数
10GE

GE（光/电）

FE

STM-1

E1

1.1.2 光网络终端单元

设备型号

PON芯片

外形（贴图）

尺寸（宽/高/深mm）

重量

电源

功率

用户接口数
FE

POTS

E1

GE

其它

1.2 测试时间、地点及人员
测试时间

测试地点
中国电信上海研究院宽带网络实验室
测试
人员
中国电信

厂家（ ）

1.3 测试环境和设备配置
1.3.1 测试仪表
仪表名称
型号
台数
数据网络性能分析仪
数据网络分析仪
各1
光功率计
厂商自带（EXFO或其他适合PON测试的仪表）
1
可调光衰减器
厂商自带
1

1.3.2 被测设备版本

描述
型号
硬件版本
软件版本
测试备注
网管

OLT
主控板

PON板

PON芯片

上联板

交换芯片

光模块

其它

ONU

分光器

注明厂家及类型

1.3.3 测试设备组网拓扑

GPON设备测试系统的拓扑结构图1所示。该测试系统配置主要用于测试互通性、基
本功能、系统性能以及网络管理功能测试。该系统由光线路终端（OLT）、光网络单元（ONU）
和无源光分路器以及配套仪器仪表和设备组成，其中光分配网（ODN）采用具有无源光分
路器的无源光网络结构，一根主干光纤通过无源光分路器连接多根光纤，与多个ONU通信，
多个ONU共享上行带宽。

图1 GPON互通性及部分功能性能测试组网图
注：测试中如无特别说明，OLT与分路器之间均采用10km光纤，分路器采用1：64（若不支持，可采用1：32）。

TR069
R
B
VLAN1
VLAN2
被测终端
R
VLAN3
VoIP

图2 GPON ONU远程管理测试配置图
ONU远程管理测试中，ONU采用的网络连接配置方式如图2所示，图中B——桥接，R——路由），其中：
Ø 3条VLAN
n VLAN1为桥接模式，支持1条session，供用户拨号上网、STB等设备使用
n VLAN2为路由模式，为TR069的专用通道，用户应用设备（如PC、STB等）不可通过此通道上网
n VLAN3为路由模式，为VoIP的专用通道，用户上网设备（如PC）、IPTV设备（如STB）等不可通过此通道上网
Ø 用户上网设备（如PC）上网时必须可访问1FE+1POTS SFU设备

本测试方案的涉及到的OLT和ONU设备均应为异厂商设备。

ONU设备测试(与异厂商OLT设备测试)
2 PON接口测试
2.1 ONU光链路测量和诊断功能测试
测试目的
验证ONU是否支持光链路参数测量（包括五个参数：供电电压，偏置电流，工作温度，发送光功率，接收光功率）
测试仪表
数据网络分析仪、光功率计、可调光衰减器以及波分复用/解复用器
测试环境

图2 ONU光链路测量和诊断测试配置
测试步骤
1. 按照测试配置图2建立测试环境；
2. 在PON接口下连接一个ONU，利用数据网络分析仪产生上下行数据流量（例如上行和下行流量各50M），调节光衰减器使PON光功率计显示功率值为-10dBm左右。在EMS上观察ONU是否支持对OLT的PON口的下行光功率的测量，实现光链路的故障诊断；
3. 将PON光功率计的读数和网管显示的读数进行比较，计算其精度；
4. 调节光衰减器，使PON光功率计显示的功率值为-15dBm左右，重复步骤3验证其测量精度；
5. 调节光衰减器，使PON光功率计显示的功率值为-20dBm左右，重复步骤3验证其测量精度；
6. 调节光衰减器，使PON光功率计显示的功率值为-25dBm左右，重复步骤3验证其测量精度；
7. 调节光衰减器，使PON光功率计显示的功率值为-30dBm左右，重复步骤3验证其测量精度；
8. 网管上设置ONU接收光功率的低阈值为-20dBm，调整光衰减器，逐渐加大衰减值，当ONU接收到的OLT下行光功率低于所设定的光功率阈值时，在网管上观察是否产生相应的光功率越限告警。
9. 通过OLT读取ONU光模块的工作温度、供电电压、偏置电流和发送光功率，验证ONU是否支持自身光模块参数的测量
预期结果

1、 步骤2中：ONU能够支持对OLT的下行光功率的测量。
2、 步骤3～7中：在-10dBm～-30dBm 的范围内，ONU对OLT的下行光功率
测量的精度为±2dB。
3、 步骤8中：ONU支持接收光功率越限告警，且光功率阈值可设定。
4、 步骤9中，ONU支持自身光模块的工作温度、供电电压、偏置电流和发送
光功率的实时测量。
测试说明

记录光模块的厂商、型号和序列号
测试结果
步骤3
步骤4
步骤5
步骤6
步骤7
步骤8
步骤9
光模块的厂家、型号、序列号：

测试备注

3 PON基本功能测试
3.1 ONU的LOID认证功能测试
3.1.1 基于LOID的认证测试
测试目的
验证OLT与ONU之间基于LOID的认证的互通性
测试仪表
数据网络分析仪
测试环境
测试配置如图1所示
测试步骤
1. 按照测试配置图1建立测试环境；
2. 断开ONU接口处的光纤；
3. 打开OLT的LOID认证功能，并设置为仅认证LOID，并在EMS/CLI上配置一个合法的LOID（注意避免与ONU中当前保存的ID相同）；
4. 连接光纤后，将ONU接入到ODN上；
5. 查看OLT的EMS/CLI上能否认证ONU；
6. 断开ONU接口处的光纤；
7. 在ONU本地配置LOID，其值与步骤3中在EMS/CLI上配置的LOID一致，查看ONU是否重启；
8. 并连接ONU的光纤，将ONU重新接入ODN；
9. 查看OLT的EMS/CLI上能否认证ONU。
预期结果
1、 步骤5中，ONU应为未授权状态，认证失败的原因为LOID不存在。
2、 步骤7中，本地修改逻辑ID后，ONU应重启动。
3、 步骤9中，ONU应为授权状态，认证成功。
4、 ONU和OLT的消息交互流程和消息格式均符合G.984的要求和中国电信GPON设备技术要求中关于LOID认证的要求。
测试说明
1、测试过程中应关闭加密功能和FEC功能。
测试结果

测试备注

3.1.2 基于LOID和密码的认证测试
测试目的
验证OLT与ONU之间基于LOID和密码的认证的互通性
测试仪表
数据网络分析仪
测试环境
测试配置如图1所示
测试步骤
1. 按照测试配置图1建立测试环境；
2. 断开ONU接口处的光纤；
3. 打开OLT的LOID认证功能，并设置为根据LOID和密码进行验证，并在EMS/CLI上配置一个合法的LOID和对应的密码（注意避免与ONU中当前保存的ID和密码相同）；
4. 连接光纤后，将ONU接入到ODN上；
5. 查看OLT的EMS/CLI上能否认证ONU；
6. 断开ONU接口处的光纤；
7. 在ONU本地仅配置LOID，其值与步骤3中在EMS/CLI上配置的LOID一致，查看ONU是否重启；
8. 连接ONU的光纤，将ONU重新接入ODN；
9. 查看OLT的EMS/CLI上能否认证ONU；
10. 断开ONU接口处的光纤；
11. 在ONU本地配置LOID对应的密码，其值与步骤3中在EMS/CLI上配置的password一致；
12. 重启ONU，并连接ONU的光纤，将ONU重新接入ODN；
13. 查看OLT的EMS/CLI上能否认证ONU。
预期结果
1、 步骤5中，ONU应为未授权状态，认证失败的原因为LOID不存在。
2、 步骤7和步骤11中，ONU本地修改逻辑ID和Password后，ONU应重启动。
3、 步骤9中，ONU应为未授权状态，认证失败的原因为密码错误。
4、 步骤13中，ONU应为授权状态，认证成功。
5、 ONU和OLT的消息交互流程和消息格式均符合G.984的要求和中国电信GPON设备技术要求中关于LOID认证的要求。
测试说明
1、 测试过程中应关闭加密功能和FEC功能。
测试结果

测试备注

3.1.3 ONU认证状态恢复的测试
测试目的
验证ONU重启之后认证状态恢复的功能
测试仪表
数据网络分析仪
测试环境
测试配置如图1所示
测试步骤
1. 按照测试配置图1建立测试环境；
2. 断开ONU接口处的光纤；
3. 打开OLT的LOID认证功能，并设置为仅认证LOID，并在EMS/CLI上配置一个合法的LOID；
4. 在ONU本地配置LOID，其值与步骤3中在EMS/CLI上配置的LOID一致，查看ONU是否重启；
5. 连接ONU的光纤，将ONU重新接入ODN；
6. 查看OLT的EMS/CLI上能否认证ONU；
7. 在ONU本地查看认证状态；
8. 断开ONU接口处的光纤；
9. 重启ONU；
10. 在ONU本地查看认证状态。
预期结果
1、 步骤6中，ONU应为授权状态，认证成功。
2、 步骤7中，ONU的认证状态应为认证成功（0x01）。
3、 步骤10中，ONU的认证状态应为初始状态（0x00）。
4、 ONU和OLT的消息交互流程和消息格式均符合G.984的要求和中国电信GPON设备技术要求中关于LOID认证的要求。
测试说明
1、 测试过程中应关闭加密功能和FEC功能
测试结果

测试备注

3.2 FEC功能测试
测试目的
测试系统是否具有FEC功能及FEC的增益。
测试仪表
数据网络分析仪
测试环境

测试配置如图3所示
测试步骤
下行FEC测试：
1. 按照测试配置图3连接，在一路OLT PON接口下连接ONU，不开启下行FEC。增大光链路的衰减，测试ONU的接收灵敏度（以丢包为准）；
2. 打开下行FEC功能，并进一步增大光链路的衰减，测试ONU的接收灵敏度，并计算下行FEC的增益大小（以丢包为准）；

上行FEC测试：
1. 按照测试配置图3连接，在一路OLT PON接口下连接ONU，不开启上行FEC，增大光链路的衰减，测试OLT的接收灵敏度（以丢包为准）；
2. 打开上行FEC功能，并进一步增大光链路的衰减，测试OLT的接收灵敏度，并计算上行FEC的增益大小（以丢包为准）。

预期结果

测试说明
1. 若CLI上可以看到FEC Counter，也可以考虑使用FEC Counter来进行测试；
2. 若CLI上看不到FEC Counter，可以采用以太网业务丢包作为灵敏度的测量准则。
测试结果
下行FEC测试：
步骤1：
步骤2：
上行FEC测试：
步骤1：
步骤2：
测试备注

3.3 Dyning Gasp功能测试
测试目的
测试ONU设备是否支持掉电告警
测试仪表

测试环境
测试系统如图1所示
测试步骤
1. 按照测试配置图1建立测试环境；
2. 配置数据业务，数据网络分析仪通过OLT和ONU发送上下行流量，数据业务正常；
3. 使一个ONU突然异常掉电，在网管上观察ONU是否有相应的掉电告警。
预期结果
ONU支持Dying Gasp功能。
测试说明

测试结果

测试备注

3.4 长发光ONU在OLT控制下关断发射机电源功能
测试目的
验证长发光ONU在OLT控制下关断发射机电源功能
测试配置
测试配置如图2所示
测试步骤
1. 按照图2连接A厂商的OLT，1个B厂商的ONU；
2. 在OLT/ONU中间串接一台光功率计；
3. 在OLT上配置好该ONU；
4. 在ONU上使用常发光命令强制ONU常发光，从光功率计上读取ONU的发送光功率；
5. 关闭常发光，从OLT向ONU发送带有“disable”选项的Disable_serial_number消息；
6. 在ONU上使用常发光命令强制ONU常发光，从光功率计上读取ONU的发送光功率；
7. 关闭常发光，从OLT向ONU发送带有“enable”选项的Disable_serial_number消息；
8. 在ONU上使用常发光命令强制ONU常发光，从光功率计上读取ONU的发送光功率；
9. 关闭常发光。
预期结果

测试说明
1. ONU的接收机和发送机电源应该分开，不应互相影响
测试结果

测试备注

4 ONU二层功能测试
4.1 ONU的VLAN功能测试
测试目的
验证ONU的用户侧的 VLAN功能
测试仪表
数据网络分析仪
测试环境
测试系统如图1所示
测试步骤
1. 按测试配置图1建立测试环境；
2. 配置OLT为VLAN透传模式；
VLAN透传模式：
3. 配置ONU为VLAN 透传模式。通过数据网络协议分析仪，分别向OLT和ONU对发CVLAN＝100的以太网业务流。观察OLT和ONU的端口流量接收情况以及VLAN的值；
VLAN标记模式：
4. 重新配置ONU为VLAN tag模式（VLAN列表中配置101），通过数据网络协议分析仪，分别向OLT发送VLAN=101的数据流，向ONU发送untag的数据流。观察OLT和ONU的端口流量接收情况以及VLAN的值；
VLAN Trunk模式：
5. 重新配置ONU为VLAN Trunk模式，将VLAN102、103添加到VLAN列表中；
6. 数据网络分析仪向OLT和ONU分别发送两条数据流，携带的VLAN为102、103，观察OLT和ONU的端口流量接收情况以及VLAN的值；
7. 数据网络分析仪向OLT和ONU分别发送两条数据流，携带的VLAN为104、105，观察OLT和ONU的端口流量接收情况以及VLAN的值；
8. 数据网络分析仪向OLT和ONU分别发送无VLAN的一条数据流，观察OLT和ONU的端口流量接收情况以及VLAN的值；
9. 测试ONU的UNI端口支持的VLAN Trunk的最大数量及整个ONU所支持的VLAN Trunk的最大数量；
VLAN 1:1转换：
10. 配置ONU的FE/GE端口进行1:1的VLAN转换功能：
111转换为131，112转换为132，。。。，110+N转换为130+N（N为ONU的FE/GE端口支持的最大1：1VLAN转换的数目）；
11. 配置数据网络分析仪向ONU的FE/GE端口发送N条上行数据流，携带的VLAN分别为111～110+N；数据网络分析仪向OLT发送N条下行数据流，携带的VLAN分别为131～130+N；
12. 观察数据网络分析仪在ONU的FE/GE端口与OLT的上行口捕获的报文，及其携带的VLAN值，验证ONU的1:1 VLAN转换功能。
预期结果
ONU应支持VLAN透传模式，VLAN标记模式，VLANTrunk和VLAN 1：1转换模式等；ONU整机至少支持8条VLAN转换条目数
测试说明
测试并记录ONU能够支持的VLAN模式
测试结果
VLAN透传模式
步骤3：
VLAN标记模式
步骤4：
VLAN Trunk模式
步骤6：
步骤7：
步骤8：
步骤9：
VLAN 1:1转换
步骤12：ONU整机支持的VLAN转换条目数：

测试备注

4.2 ONU的QoS功能
4.2.1 ONU的上行业务流分类、标记和T-CONT到GEM port的映射
测试目的
测试ONU的业务流分类、标记功能，以及业务流到GEM Port 到T－CONT的映射
测试仪表
数据网络分析仪
测试环境

测试系统如图1所示
测试步骤
1． 按照测试配置图1所示连接；
IPv4功能测试
2． 通过EMS配置ONU的上行最大带宽（PIR）为50M；
3． 通过EMS配置ONU的FE/GE端口的分类规则是VLAN ID，以太网业务流的VLAN ID＝0x11时，业务优先级标记为0x05，以太网业务流的VLAN ID＝0x12时，优先级为0x07；
4． 使用数据网络分析仪分别向ONU的FE/GE端口发送2条50M的业务，VLAN ID 分别为 0x 11和0x12；
5． 用数据网络分析仪在OLT上联端口分析被测ONU的2条业务流的通过比例，验证其优先级分类和调度功能；同时在OLT的上联端口上抓取报文分析，查看其优先级标记（802.1D）字段的值是否符合上述要求；
6． 通过EMS观察在ONU内业务流到Gemport到T－CONT的映射关系；
7． 通过EMS配置ONU的FE/GE端口的分类规则是以太网优先级，当以太网流的pri＝0x03时，业务优先级标记为0x03，当以太网业务流的pri＝0x05时，优先级为0x05；
8． 使用数据网络分析仪分别向ONU的FE/GE端口发送2条50M的业务，pri 分别为 0x 03和0x05；重复步骤5，6；
9． 通过EMS配置ONU的FE/GE端口分类规则是VLAN ID＋以太网优先级，以太网业务流的VLAN ID＝0x11且pri＝0x05时，业务优先级标记为0x05，以太网业务流的VLAN ID＝0x12且pri＝0x07时，优先级为0x07；
10. 使用数据网络分析仪分别向ONU的以太网端口1发送2条50M的业务，VLAN ID 分别为 0x 11和0x12，pri分别为0x05和0x07，重复步骤5，6；
IPv6队列和调度测试
11. 向ONU的FE/GE端口发送8个不同优先等级的流量，共80M，其中4条IPv4业务流，4条IPv6业务流；调整DBA，限制分给该ONU的带宽为50M；观察流量调度情况；
12. 配置CoS=7为PQ,其他为WRR,将WRR权值设置为 1:1:1:1:1:1:1; 观察流量调度情况；
13. 将WRR权值设置为 2:2:2:2:2:3:3;观察流量调度情况；
14. 配置CoS=4为PQ，其他为WRR，将WRR权值设置为 1:1:1:1:1:1:1; 观察流量调度情况；
15. 将WRR权值设置为 2:2:2:2:2:3:3;观察流量调度情况。

预期结果
1、 了解支持的调度算法：权重优先级、严格优先级、还是两种混合算法。
2、 能够基于上述的规则进行业务流分类和优先级标记。
测试说明
1、 记录ONU支持的队列数。
2、 记录ONU的上行业务流分类规则，是否能在每种规则下对业务的优先级进行重标记？
3、 记录业务流到gemport到T-CONT的映射规则。
测试结果

测试备注

4.2.2 ONU上/下行端口（业务流）限速测试
测试目的
测试ONU的上下行带宽限速功能及其粒度
测试仪表
数据网络分析仪
测试环境

测试系统如图1所示
测试步骤
1. 按照测试配置图1所示连接，配置参考OLT，被测ONU和数据网络分析仪。
2. 通过EMS配置ONU的PIR＝CIR＝100M；
3. 通过EMS配置ONU的FE/GE端口的上、下行限速功能，将FE/GE端口上、下行分别限速到50M；
4. 用数据网络分析仪发送分别为80M的上、下行双向数据流，查看OLT 上联口和ONU的FE/GE端口接收到的以太网业务的流量，验证其ONU 的FE/GE端口的限速功能；
预期结果
OLT能够正确的配置ONU的FE/GE端口上、下行限速速率。OLT上联口只收到50M的以太网业务流量。
测试说明
1、记录ONU是否能够支持上行端口或者下行端口限速；是否能够支持业务流 限速。
2、记录端口限速的最小可配带宽、颗粒度。
测试结果

测试备注

4.3 ONU的UNI端口的流控功能
测试目的
验证ONU是否具有在上行流量过大时向用户侧交换机发送PAUSE流控帧
测试仪表
数据网络分析仪
测试环境
测试系统如图1所示
测试步骤
1. 按图1所示连接测试环境；
2. 通过EMS配置该ONU的上行最大速率（PIR）为20M；
3. 通过EMS配置该ONU 的FE/GE端口的端口流控；
4. 配置数据网络分析仪向该ONU的FE/GE端口发送上行40M的业务流，同时将数据网络分析仪该端口的Port Setup中设置该端口为Flow Control Enabled；
5. 观察在上行带宽拥塞的情况下ONU是否对FE/GE端口启用Pause流控；数据网络分析仪是否收到Pause帧，上行发送速率是否降低到20M以下，上行业务有没有丢包。
预期结果
1、支持pause流控，收到Pause帧。
2、ONU的UNI端口的流控功能应使用受管实体Physical path termination point Ethernet UNI。
测试说明
记录数据网络分析仪是否能够收到PAUSE帧，并且上行发送速率是否下降到20M以下。
测试结果

测试备注

5 组播测试
5.1 组播功能验证
5.1.1 ONU的IGMP snooping功能
测试目的
验证ONU的IGMP Snooping功能
测试仪表
数据网络分析仪
测试环境
测试系统如图1所示
测试步骤
1. 测试系统如图1所示连接OLT，被测ONU和数据网络分析仪；
IPv4功能测试
2. 配置OLT的组播VLAN为4001，单播VLAN为2000－2002，启用OLT的 IGMP Proxy功能；
3. ONU1和ONU2均启用IGMP snooping 功能，ONU1和ONU2的FE/GE端口配置业务的组播VLAN为4001，频道访问权限均为允许。ONU1和ONU2的端口设置为tag模式，IGMP REPORT/LELAVE消息应在ONU端口上打上VLAN tag；
4. 数据网络分析仪向OLT发送一个组播流，组播的MAC地址为：0x01-00-5e-01-01-01（目的IP为224.1.1.1映射到MAC地址的值），对应于组播VLAN ID=4001,流量为30Mb/s。
5. 通过数据网络分析仪向ONU2的FE/GE端口发送IGMP REPORT包，组播地址均为224.1.1.1，VID1＝4001，观察数据网络分析仪接收组播信息的情况，并保持ONU2的FE/GE端口的组播业务流一直存在。
6. 通过数据网络分析仪向ONU1的FE/GE端口发送IGMP REPORT包，组播地址均为224.1.1.1，VID1＝4001，观察数据网络分析仪接收组播信息的情况。
7. 使ONU1的FE/GE端口主动发起IGMP Leave包（或静默一段时间）使该端口自动离开VLAN=4001的组播组，验证IGMP snooping功能的离开功能；
IPv6功能测试
8. 配置OLT的组播VLAN为4001，VID=4001的组播VLAN内包含多个组播频道（本测试项中为FF1E::0101:0101和FF1E::0101:0102两个组播频道）。单播VLAN为2000－2002，启用OLT的 MLD Proxy功能。
9. 配置被测OLT的1号PON卡下的ONU1设备启用MLD snooping 功能，ONU1的FE/GE端口配置业务的组播VLAN：VID1＝ 4001，频道访问权限均为允许；配置ONU1的FE/GE端口的单播VLAN=2000。
10. 配置被测OLT的1号PON卡下的ONU2的FE/GE端口的组播VID为4001。ONU1和ONU2的端口设置为Tag模式，MLD REPORT/DONE消息应在ONU端口上打上单播VLAN Tag; 配置ONU2的FE/GE端口的单播VLAN=2001。
11. 配置被测OLT的2号PON卡的第一个PON 下连接ONU3。配置被测OLT的2号PON卡下的ONU3的FE/GE端口的组播VID为4001; 配置ONU3的FE/GE端口的单播VLAN=2002。
12. 数据网络分析仪向OLT发送2个组播流，组播的MAC地址分别为：0x33-0x33-01-01-01-01（目的IP为FF1E::0101:0101映射到MAC地址的值），0x33-0x33-01-01-01-02（目的IP为FF1E::0101:0102映射到MAC地址的值），对应于组播VLAN ID=4001,流量分别为30Mb/s。
13. 利用数据网络分析仪通过ONU1 的FE/GE端口向上行发送MLD REPORT包，端口请求的组播组的组地址为FF1E::0101:0101，观察数据网络分析仪在ONU1的FE/GE端口上是否接收到下行组播业务流，利用 PON协议分析仪检查MLD Report报文是否送到PON接口；同时检查数据网络分析仪是否在OLT的上联端口收到MLD Report报文。
14. 利用数据网络分析仪通过ONU2 的FE/GE端口向上行发送两个MLD REPORT包，组播地址分别为FF1E::0101:0101和FF1E::0101:0102，观察数据网络分析仪在ONU2的FE/GE端口上是否接收到2个组的下行组播业务流。同时，利用 PON协议分析仪检查MLD Report报文是否送到PON接口；同时检查数据网络分析仪是否在OLT的上联端口收到IGMP Report报文。
15. 利用数据网络分析仪通过ONU3 的FE/GE端口向上行发送MLD Report包（组播地址为FF1E::0101:0101），观察数据网络分析仪在ONU3的FE/GE端口上是否接收到下行组播业务流，利用 PON协议分析仪检查MLD Report报文是否送到PON接口；同时检查数据网络分析仪是否在OLT的上联端口收到MLD Report报文；
16. 利用数据网络分析仪通过ONU3 的FE/GE端口向上行发送MLD DONE包（组播地址为FF1E::0101:0101），观察数据网络分析仪在ONU3的FE/GE端口上是否停止接收到下行组播业务流，利用 PON协议分析仪检查MLD DONE报文是否送到PON接口；同时检查数据网络分析仪是否在OLT的上联端口收到MLD DONE报文；
17. 利用数据网络分析仪通过ONU2的FE/GE端口向上行发送MLD DONE包（组播地址为FF1E::0101:0102），观察数据网络分析仪在ONU1的FE/GE端口上是否停止接收到组播地址为FF1E::0101:0102下行组播业务流，组播地址为FF1E::0101:0101是否仍然存在。利用 PON协议分析仪检查MLD DONE报文是否送到PON接口；同时检查数据网络分析仪是否在OLT的上联端口收到MLD DONE报文。
18. 利用数据网络分析仪通过ONU1 的FE/GE端口向上行发送MLD DONE包（组播地址为FF1E::0101:0101），观察数据网络分析仪在ONU1的FE/GE端口上是否停止接收到组播地址为FF1E::0101:0101的下行组播业务流。同时，利用 PON协议分析仪检查MLD DONE报文是否送到PON接口；同时检查数据网络分析仪是否在OLT的上联端口收到MLD DONE报文。
19. 利用数据网络分析仪通过ONU2的FE/GE端口向上行发送MLD DONE包，FE1口的组播地址为FF1E::0101:0101，观察数据网络分析仪在ONU2的FE/GE端口上是否接收到下行组播业务流，利用 PON协议分析仪检查MLD DONE报文是否送到PON接口，并在PON口上抓包看看PON接口是否还有下行组播业务流。PON接口上是否还有FF1E::0101:0101的下行组播数据报文；同时检查数据网络分析仪是否在OLT的上联端口收到MLD DONE报文。
预期结果

1. 步骤5中，ONU2的FE/GE端口收到组播业务流；
2. 步骤6中，ONU1的FE/GE端口收到组播业务流；
3. 步骤7中，ONU1的FE/GE端口不再收到组播业务流；
4. 步骤13的ONU1的FE/GE端口均接收到相应组播业务流；同时数据网络分析仪在OLT的上联端口收到MLD Report报文。
5. 步骤14的情况下，ONU2的FE/GE端口也都收到两个组的组播业务流。数据网络分析仪在OLT的上联端口收到组地址为FF1E::0101:0102 的MLD Report报文，没有接收到组地址为FF1E::0101:0101的MLD Report报文。
6. 步骤15的情况下，ONU3的FE/GE端口收到组地址为FF1E::0101:0101的组播业务流。数据网络分析仪在OLT的上联端口收到MLD REPORT报文。
7. 步骤16的情况下，ONU3的FE/GE端口停止接收到组地址为FF1E::0101:0101的组播业务流。数据网络分析仪在OLT的上联端口收到MLD DONE报文。
8. 步骤17中ONU2的FE/GE端口上停止接收到组播地址为FF1E::0101:0102下行组播业务流，组播地址为FF1E::0101:0101的业务流仍然存在，并且在OLT的上联口上收到组播地址为FF1E::0101:0102的MLD DONE帧。
9. 步骤18的情况下，ONU1的FE/GE端口停止收到组地址为FF1E::0101:0101的组播业务流。数据网络分析仪在OLT的上联端口没有收到MLD DONE报文。
10. 步骤19的情况下，ONU2的FE/GE端口停止收到组地址为FF1E::0101:0101的组播业务流。数据网络分析仪在OLT的上联端口收到MLD DONE报文。
测试说明

测试结果
记录上述测试步骤中的现象，判断ONU的IGMP snooping功能是否正确。

5.1.2 ONU的跨VLAN组播测试
测试目的
验证ONU是否支持跨VLAN组播复制功能
测试仪表
数据网络分析仪
测试环境

测试系统如图1所示
测试步骤
1. 按照测试配置图1所示连接A厂商OLT，4个B厂商的ONU和数据网络分析仪；
2. 配置OLT的组播VLAN为4000和4001，单播VLAN为3001、3002、3003、3004，启用OLT的 IGMP Proxy和MLD Proxy功能；
3. ONU1和ONU2均启用IGMP snooping 功能，ONU3和ONU4均启用MLD snooping 功能。ONU1和ONU2的FE/GE端口配置业务的组播VLAN为4000，ONU3和ONU4的FE/GE端口配置业务的组播VLAN为4001；
4. 数据网络分析仪向OLT发送两个组播流，一个组播的MAC地址为：0x01-00-5e-01-01-01（目的IP为224.1.1.1映射到MAC地址的值），对应于组播VLAN ID=4000；另一个组播的MAC地址为：0x33-0x33-01-01-01-01（目的IP为FF1E::0101:0101映射到MAC地址的值），对应于组播VLAN ID=4001；
5. OLT和ONU1/ONU2/ONU3/ONU4的FE/GE端口分别互相发送VLAN ID=30
