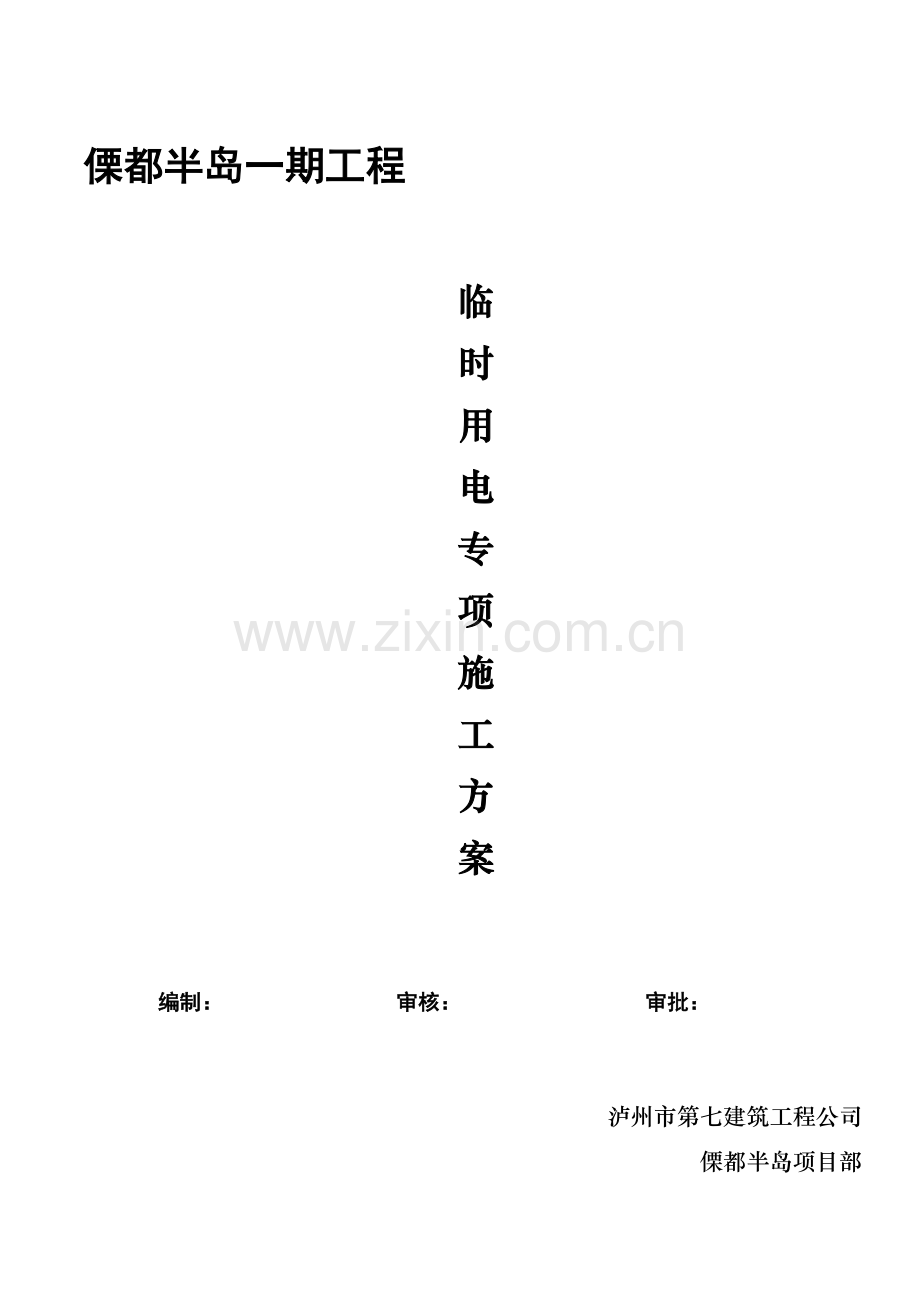

傈都半岛一期工程

临
时
用
电
专
项
施
工
方
案

编制： 审核： 审批：

泸州市第七建筑工程公司
傈都半岛项目部
2012年10月

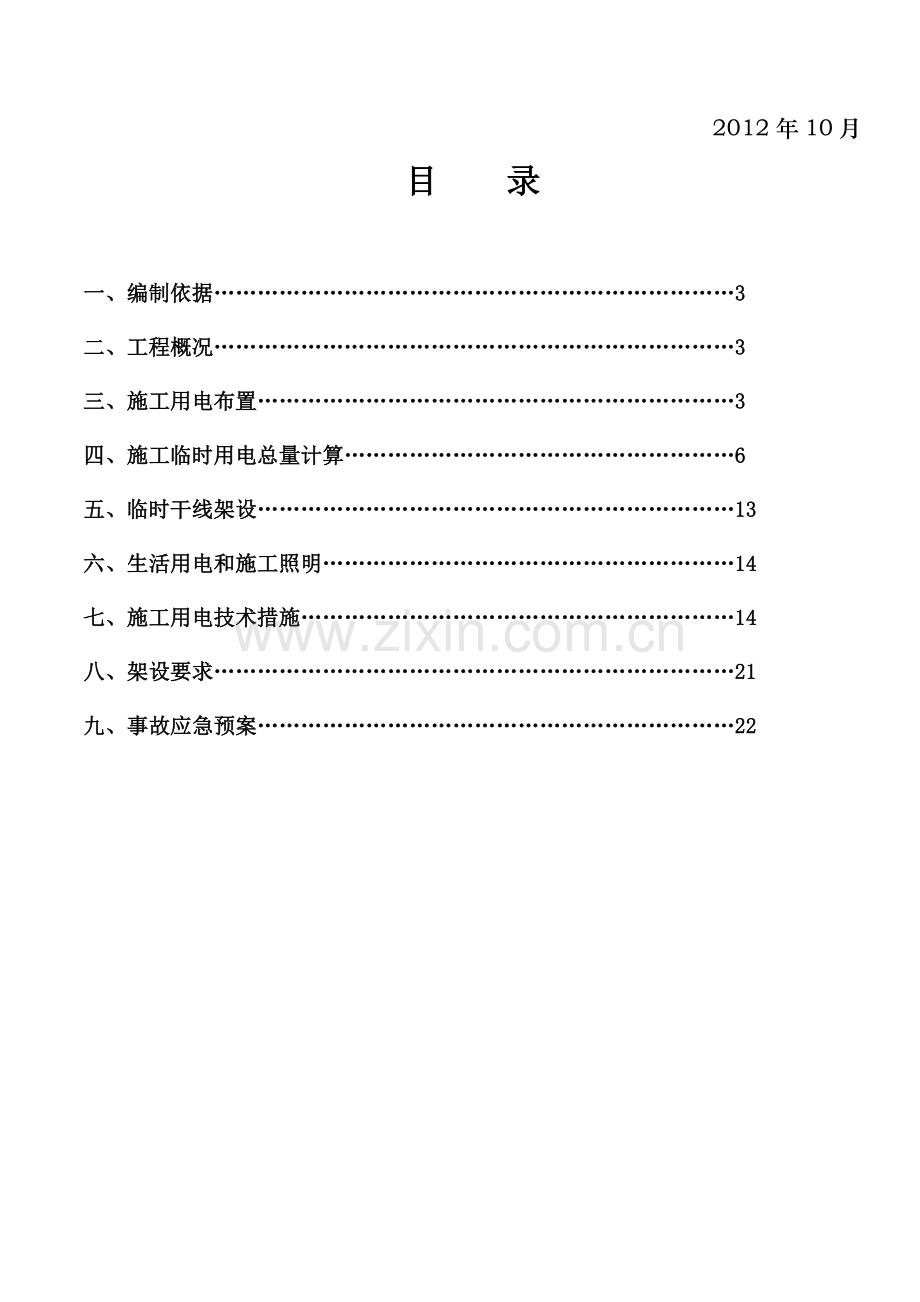

目 录

一、编制依据………………………………………………………………3
二、工程概况………………………………………………………………3
三、施工用电布置…………………………………………………………3
四、施工临时用电总量计算………………………………………………6
五、临时干线架设…………………………………………………………13
六、生活用电和施工照明…………………………………………………14
七、施工用电技术措施……………………………………………………14
八、架设要求………………………………………………………………21
九、事故应急预案…………………………………………………………22

一、编制依据
1、JGJ46-2005《施工现场临时用电安全技术规范》
2、JGJ59-99《建筑施工安全检查标准》
3、《建筑施工安全检查标准实施指南》
4、《建筑施工临时用电施工组织设计及标准电箱》
二、工程概况
傈都半岛一期住宅综合楼，本工程为怒江诚合房地产开发有限公司开发建设，1# 、2# 、3#工程进行统一策划施工。工程南面临州挡案局，北临中保怒江分公司，东临州委宿舍，西临州城建局。此住宅综合楼为地下两层，地上三十层高层建筑，建筑高度98.45m。住宅采用一梯四户单元布置，每单元设置二部电梯（客、消防各一部）和步梯，1-7层为商业用房、8-30层为住宅用房等。
本工程地震设防烈度为七度,建筑结构的安全等级为二级；地基基础设计等级为乙级；建筑桩基的安全等级为二级；建筑抗震设防为乙类；框架剪力墙抗震等级为二级；结构构件的耐火等级为一级。
三、施工用电布置
（1）位于现场西面围墙边，建设方已提供了箱式变压器，由配电室采用380/220v低压架空线路引出三条主线，线路为三相五线制式供电。
（2）配电室的布置:
1、配电室应靠近电源，并应设在无灰尘、无潮湿、无振动、无腐蚀地质、无易燃易爆物及道路畅通的地方。
2、成列的配电柜两端应与重复接地及保护零线做电气连接。
3、配电室和控制室应能自然通风，并应采取防止雨雪浸入和动物出入的措施。
4、配电室布置应符合下列要求：
（1）配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m,双列面对面布置不小于2m。
（2）配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m，双列背对背布置不小于1.5m，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m；
（3）配电柜侧面的维护通道宽度不小于1m；
（4）配电室的顶棚与地面的距离不低于3m；
（5）配电室内设置值班或检修室时，该室边缘距配电柜的水平距离大于1m，并采取屏障隔离；
（6）配电室内的裸母线与地面垂直距小于2.5m时，采用遮拦隔离，遮拦下面通道的高度不小于1.9 m；
（7）配电室围栏上端与其正上方带电部分的净距不小于0.075 m；
（8）配电装置的上端距顶棚不小于0.5 m；
（9）配电室内的母线涂刷有色油漆，以标志相序;以柜正面方向为基准，其涂色符合6.1.4规定：
表6.1.4 母 线 涂 色
相别
颜色
垂直排列
水平排列
引下排列
L1 （A）
黄
上
后
左
L2 （B）
绿
中
中
中
L3（C）
红
下
前
右
N
淡蓝
-
-
-
（10）配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器；
（11）配电室的门向外开，并配锁；
（12）配电室的照明分别设置正常照明和事故照明。
5、配电柜应装设电度表，并应装设电流、电压表。电流表与计费电度表不得共用一组电流互感器。
6、配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。
7、配电柜应编号，并应有用途标记。
8、配电柜或配电线路停电维修时，应挂地线，应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。
9、配电室应保持整洁，不得堆放任何妨碍操作、维修的杂物。
线路走向和机械供电如下图标：
配电室
线路L1 一个钢筋加工场、一台电渣压力焊机、一台对焊机、两 台电焊机、切钢机、调直机、施工照明。
线路L2 1、3栋一台砼输送泵、一台塔吊、一台电渣压力焊机、
一台电焊机、振动器、施工照明。

线路L3 1、2、3栋上人电梯、一台电渣压力焊机、振动器、一台 电焊机、施工照明。

四、施工临时用电总量计算
主要配置的施工机械设备如下表：
序号
设备名称
规格型号
单位
数量
（台）
技术数据
KW
KVA
KX
COSΦ
tgΦ
JC％

备注
1
砼输送泵
HBT60
台
1
110
0.7
0.7
1.02

每台110KW
2
单卧轴搅拌机
JDY-350
台
1
15
0.6
0.68
1.08

每台15KW
3
钢筋切断机
GJ40-11
台
1
42
0.2
0.5
1.73

每台4KW
4
钢筋弯曲机
GWJ40-5.6KW
台
1
5
0.2
0.5
1.73

每台3KW
5
电焊机
BX3-30
台
3
124.74 KVA
0.45
0.45
1.98
65
每台21KVA
6
对焊机
UN-150
台
2
150KVA
0.45
0.45
1.98
65
每台150KVA
7
电渣压力焊机
KDZ-2
台
3
34
0.45
0.45
1.98
65
每台17KW
8
平板振动器
1.5KW
台
2
3
0.2
0.85
0.62

每台1.5KW
9
插入式振动器
2.2KW
台
10
13.64
0.2
0.85
0.62

每台2.2KW
10
塔吊
QT40
台
1
90.2
0.7
0.7
0.7

105KW
11
施工照明

30

(一)负荷计算
一）线路L1：一个钢筋加工场、一台对焊机、一台电渣压力焊机、二台电焊机、切钢机、调直机、施工照明。
(1) 一套钢筋机械:切断机1台，每台4KW 弯曲机1台，每台3KW ，台 KX=0.2 tgΦ=1.73
有功负荷:Pjs= KX∑pe =0.2×(4×1＋3×1) =1.4KW
无功负荷:Qjs=Pjs×tgΦ=1.4×1.73=2.42Kvar
(2) 电渣压力焊机1台，每台17KW tgΦ=1.98 KX=0.45
有功负荷:Pjs= KX∑pe =17×1×0.45=7.65KW
无功负荷:Qjs=Pjs×tgΦ=7.65×1.98=15.147Kvar
（3）施工照明 30KW
有功负荷:Pjs=30KW
(4)电焊机2台，每台21KVA tgΦ=1.98 KX=0.45 COSΦ=0.45 JC=65%
有功负荷:Pjs= KX∑pe =21×0.45×0.45×√0.65 ×2 =6.72KW
无功负荷:Qjs=Pjs×tgΦ=6.72×1.98=13.31Kvar
（5）插入式振动器4台， 平板振动器2台； 插入式每台2.2KW，平板式每台1.5KW，KX=0.2， tgΦ=0.62
有功负荷:Pjs= KX∑pe =0.2×（1.5×2+2.2×4）=2.36KW
无功负荷:Qjs=Pjs×tgΦ=2.36×0.62=1.46Kvr
（6）一台对焊机：每台150KVA tgΦ=1.98 KX=0.45 COSΦ=0.45 JC=65%
有效负荷:Pjs=1KX∑pe√JC.COSΦ=1×0.45×150×√0.65 ×0.45=24.49KW
无功负荷:Qjs=Pjs×tgΦ=24.49×1.98=48.49Kvar
视在负荷:S3∑js=√(Pjs)2＋(Qjs)2=√24.492＋48.492 =54.32KVA
二)线路L2 : 一台砼输送泵、一台塔吊、一台电渣压力焊机、一台对焊机、振动器、施工照明。
(1) 输送泵1台，每台为110 KW， KX=0.9， tgΦ=1.02
有功负荷:Pjs= KX∑pe =0.7×110×1 =77KW
无功负荷:Qjs=Pjs×tgΦ=77×1.02=78.54Kvar
(2)搅拌机1台，每台15KW， tgΦ=1.08， KX=0.6
有功负荷:Pjs=KX∑pe=0.6×15×1=9KW
无功负荷:Qjs=Pjs×tgΦ=9×1.08=9.72Kvar
（3）电渣压力焊机1台，每台17KW，tgΦ=1.98，KX=0.45
有功负荷:Pjs= KX∑pe =0.45×17×1 =7.65KW
无功负荷:Qjs=Pjs×tgΦ=7.65×1.98=15.147Kvar
（4）施工照明30KW
Pjs=30KW
（5）塔吊：每台36KW，tgΦ=0.7，KX=0.7
有功负荷:Pjs= KX∑pe =0.7×1×36=25.2KW
无功负荷:Qjs=Pjs×tgΦ=25.2×0.7=17.64Kvar

三)线路L3 : 载人电梯、临水加压泵、电焊机、施工照明。
（1）2台载人电梯：2台×7.5， KX=0.7， tgΦ=0.9
有功负荷:Pjs= KX∑pe =0.7×2×15=21KW
无功负荷:Qjs=Pjs×tgΦ=21×0.9=18.9Kvar
(2)2台增压水泵电机，每台7.5KW， tgΦ=1.02， KX=0.7
有功负荷:Pjs=KX∑pe=7.5×0.7 =5.25KW
无功负荷:Qjs=Pjs×tgΦ=5.25×1.02=5.36Kvar
总有功负荷：Pi∑Pjs=2×5.25 =10.5KW
总无功负荷：Pi∑Qjs=2×10.5 =21KVA
总视在荷载：S1∑js= (P∑Pjs)2＋(P∑Qjs)2= 10.52＋212 =23.5KVA
（3）电焊机1台，每台17KW，tgΦ=1.98，KX=0.45
有功负荷:Pjs= KX∑pe =0.45×17×1 =7.65KW
无功负荷:Qjs=Pjs×tgΦ=7.65×1.98=15.147Kvar
（4）施工照明30KW
Pjs=30KW
(二)变压器的选择
S1∑js + S2∑js =183.28+170.3+119.2=472.78KVA
建设方提供的额定容量为600KVA的变压器，能满足我方施工需要。

(三) 一回路L1、二回路L2、三回路L3、导线选择
一回路机械：一个钢筋加工场、一台对焊机、调直机、切钢机、一台电渣压力焊机、一台电焊机、施工照明。
二回路机械：一台砼输送泵、振动器、一台电焊机、一台塔吊。
三回路机械：一台砼搅拌机、振动器、一台电焊机、一台电渣压力焊机。
根据现场的施工条件可采用铝芯绝缘导线，可以满足施工需要。
(四)各级配电装置的选择及接线
1、 配电室:第一级配电
（1）配电室的安全技术要求
砖砌体、硬顶、素砼地坪、门外开、有锁、闪电符合要求。进出线有支架和瓷管等。
（2）配电柜距后墙0.8米,距左右墙各1米,距前墙1.5米。
（3）PE线做法:由甲方提供箱变直接引出，并在架设中每距30米内设重复接地，并在配电室处做重复接地。

PE PE

PE PE

P﹤4Ω P﹤10Ω P﹤4Ω

1 2 2 2
工作接地 重复接地 重复接地 重复接地 末端
(4)接地极做法L40×4角钢,长1.8米以上。
Φ10×25螺栓
(5)配电柜电器选择
选市场购买的铁制配电柜:总隔离开关600A,两路出线,出线使用DZ10-400A空气开关。电度表、电流互感器等为两组,各计各的费用。

HD600 HD400 HD400 HD400 HD60

ABC N PE N 第一回路第二回路第三回路办公照明
2、分配电箱:二级配电、二级保护
(1) 技术要求和安装高度
铁制有门有锁600×800×20㎜为宜，固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4～1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离应为0.8～1.6m。
电气装置:
①空气开关HD100A 漏电开关DZ15L-100/490，漏电电流50MA S﹤0.1秒，分箱空气开关HD60(无对焊机、砼输送泵)
②空气开关HD200A 漏电开关DZ15L-200/490，漏电电流50MA S﹤0.1秒，分箱空气开关HD60、HD150A(有对焊机、砼输送泵)

(2) 开关箱:三级配电 二级保护
技术要求和安装高度
铁制有门有锁450×500×20㎜为宜，固定式开关箱的中心点与地面的垂直距离应为1.4～1.6m，移动式开关箱的中心点与地面的垂直距离应为0.8～1.6m，距分配电箱≤30米，距设备≤3米，箱底进出线。
电气装置:空气开关HD40-60A，漏电开关DZ15L20/390-63/390。漏电电流为30MA，S﹤0.1秒(对焊机除外，其中钢筋弯曲机为20A/390，双笼井架为63A/390，砼搅拌机、电焊机、电渣压力焊机为63A/390)。对焊机空气开关用HB150A。

五、临时干线架设
(一) (1)采用5×185cm2电缆为临时干线。
(二) 重复接地的做法

始端 30M 30M 30M
R≤10Ω R≤10Ω R≤10Ω
重复接地线沿杆而下,用ZC-8接地电阻仪测定
(三)电缆线的架高埋地敷设要求
沿空有电杆，杆上有瓷瓶，距地≥2.5M，电缆沟深0.7M，细砂均匀埋设，硬质材料铺盖。

六、生活用电和施工照明
一室一灯一拉线开关，灯具高度≥2.5M，室内电缆线高度≥2.5M，如小于此距离,使用安全电压36V。施工照明灯具高度＞3M，金属外壳与PE线相接，漏电开关使用DZ15L-20/290漏电电流为15MA，S=0.1秒。

七、施工用电技术措施：
（一）接地与防雷
本工程采用人工接地体方法接地；因为该工程系采用外线三相四线制改为TN—S内线三相五线制，配电室的接地如图所示；具体办法为：在工地配电室内设一块80mm×160mm×10mm的镀锌铁板，将外电的工作接地PE直接引入，施工现场保护零PE与铝板作电气连接，再用扁铁将铝板电气连接至建筑物防雷接地网上，作为重复接地E；在电杆处分别作重复接地，接地电阻应小于10Ω，防雷接地均应小于4Ω。
（二）用电安全措施
1、各类用电人员必须经过专业培训，持证上岗。同时，还必须做到掌握安全用电基本知识和所用设备的性能。
2、使用设备前必须按规定穿戴和配备好相应的劳动保护用品，并检查电气装置和保护设备是否完好。严禁设备带“病”运转。
3、停用的设备必须拉闸断电，锁好开关箱。
4、负责保护所用设备的负荷线，保护接零线和开关箱，发现问题及时报告解决。
5、搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
6、开关箱和用电设备必须搭设防雨措施，并搭设严密。必须设立用电档案。
7、照明导线应固定在绝缘体上，严禁使用花线或塑料线，导线不得随地拖接或绑在脚手架上。
8、室外照明灯具距地面不得低于3m，室内应≥2.5m，碘钨灯要固定架设。钠、镝等金属卤化物灯具安装高度应在5m以上，灯线不得靠近灯具表面。
9、开关箱内开关电器必须完整无损，接线正确，各类接触装置灵敏可靠，绝缘良好，无积灰、杂物，箱体不得歪斜。
10、配电室必须符合“四防一通”要求，应配有安全防护用品和消防器材，并有警示牌。
11、保护零线由工作接地线，配电室（总配电箱）的零线或第一级漏电保护器侧的零线引出。碘钨灯必须有接零保护。做好各类电动机具的接地和接零保护。
12、保护零线与工作零线应分别设置，不作它用，保护接零线采用黄绿双色线，在无黄绿双色线的情况下，要做好线路标识工作。保护零线的截面不小于工作零线的截面。同时，还要满足机械强度的要求。
13、配电室和总配电箱应尽量靠近负荷中心，以减少配电线中的长度和导线截面：合理选择配电设施位置，提高配电系统的安全、可靠运行；坚持“三级配电、二级保护”和“一机、一闸、一漏电、一箱”制和照明、动力分别设置的原则。
14、施工现场的每台用设备都应该有自己专用的开关箱，箱内刀闸（开关）及漏电保护器只能控制一台设备，不能同时控制两台或两台以上的设备。
15、JGJ46-2005规范规定施工现场所有的电气设备必须安装漏电保护器。漏电保护器安装在电气设备负荷首端。
①使用前由电工检测，确认合格。
②不得用漏电保护器直接代替电闸开关使用。
③漏电保护器发生跳闸时，不能强行合闸，应由电工查时原因，排除故障后，才能继续使用。
16、施工现场室内的照明线路与灯具的安装高度低于2.4m时，安全电压是为防止触电事故而采用的特定电源供电的电压系列，分为42V、36V、24V、12V、6V五级，根据不同和作业条件，选不同的安全电压。
17、施工现场临时施工用电的安全检查验收严格按照《JGJ46-2005施工现场临时用电安全技术规范》以及《JGJ59-99建筑施工安全检查标准》进行检查验收。
18、严格采用TN—S内线三相五线制。电力变压器低压侧共引出5条线，其中除引出三条相线（火线），L1、L2、L3（A、B、C）外，尚须于变压器二次测中性点（N）接地处同时引出二条零线，一条叫做工作零线（N线），另一条叫做保护零线（PE线）。其中工作零线（N线）与相线（L1、L2、L3）一起作为三相四线制工作线路使用；保护零线（PE线）只作电气设备接零线保护使用，即只用于联接电气设备正常情况下不带电的金属外壳、基座等。各零线（N和PE）不得混用。同时，为保证接地、接零、接零保护系统可靠，在整个施工现场的PE线上还应作不少于三处的重复接地，而且每处接地电电阻不得大于10Ω，末端应小于4Ω。
（三）临电、照明及电动工具的使用安全
1、施工中楼内光线较暗处必须设置照明装置，照明装置应采用安全电压供电。
2、施工中严禁使用简易流动配电箱和开关箱，应使用符合部颁标准的流动电箱。
3、照明灯具的金属外壳和金属支架必须作保护接零。
4、所有电缆线及电焊把线不得拖地，不得被钢筋、钢管压砸，电缆必须架空。埋地电缆必须穿橡套管，上铺黄沙，埋地深度不小于0.7m。
5、临时灯具、碘钨灯、行灯等灯具应由专人负责保管，用后及时断电并收回。
6、手持式电动工具使用前必须做空载检查，运转正常后方可使用。
7、手持式电动工具的负荷线必须采用橡皮护套铜芯软电缆，并不得有接头。
8、在施工现场专用的中性点直接接地的380V/220V的低压电力供电系统中，对于施工现场的配电线路，必须采用TN—S的接零保护系统，即：三相五线制的配电系统。
9、各类用电人员必须经过专业培训，持证上岗。同时，还必须做到掌握安全用电基本知识和所用设备的性能。
10、保护零线由工作接地线，配电室（总配电箱）的零线或第一级漏电保护器侧的零线引出。碘钨灯必须有接零保护。做好各类电动机具的接地和接零保护。
11、保护零线与工作零线应分别设置，不作它用，保护零线必须采用黄/绿双色线，保护零线的截面不小于工作零线的截面。同时，还要满足机械强度的要求，与电气设备相连接的保护零线截面不小于25mm2的，绝缘多股铜线。
12、配电室和总配电箱应尽量靠近负荷中心，以减少配电线中的长度和导线截面：合理选择配电设施位置，提高配电系统的安全、可靠运行；坚持“三级配电、二级保护”和“一机、一闸、一漏电”制和照明、动力分别设置的原则。
13、施工现场的每台用设备都应该有自己专用的开关箱，箱内刀闸（开关）及漏电保护器只能控制一台设备，不能同时控制两台或两台以上的设备。
14、JGJ46-2005规范规定施工现场所有的电气设备必须安装漏电保护器。漏电保护器安装在电气设备负荷首端。
①使用前由电工检测，确认合格。
②不得用漏电保护器直接代替电闸开关使用。
③漏电保护器发生跳闸时，不能强行拉闸，应由电工查时原因，排除故障后，才能继续使用。
15、施工现场室内的照明线路与灯具的安装高度低于2.5m时，安全电压是为防止触电事故而采用的特定电源供电的电压系列，分为42V、36V、24V、12V、6V五级，根据不同和作业条件，选不同的安全电压。
16、在施工现场专用变压器的供电的TN.S接零保护系统中：电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（配电箱）电源侧零线或总漏电保护器电源侧零线处引出。
17、当施工现场与外电线路共用同一供电系统时：电气设备的接地、接零保护应与原系统保持一致，不得一部分设备做保护接零，另一部分设备做保护接地。
18、采用TN系统做保护接零时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN·S接零保护系统。
19、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。
20、TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。
21、在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10Ω。在工作接地电阻值允许达到1V的电力系统中，所有重复接地的等效电阻值不应大于10Ω。
22、做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。
23、配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。
24、配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌，停送电必须由专人负责。
25、每台用电设备必须有各自专用的开关箱，严禁用同一开关箱直接控制2台及2台以上用电设备（含插座）。
26、配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接，PE线必须通过PE线端子板连接。
27、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1S。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作不应大于15mA，额定漏电动作时间不应大于0.1S。
28、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应小于0.2S，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·015。
29、配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。
30、对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。
31、对砼搅拌机、钢筋加工机械、木工机械、盾构机械等设备进行清理、检查、维修时，必须首先将其开关箱分闸断电，呈现可见电源分断点，开关门上锁。
32、潮湿和易触及带电体场所的照明，电源电压不得大于24V。
33、特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V。
34、照明变压器必须使用双绕组型安全隔离变压器，严禁使用自耦变压器。
35、相线、N线、PE线的颜色标记必须符合以下规定：相线L1（A）、L2（B）、L3（C）相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色。任何情况下上述颜色标记严禁混用和互相代用。
36、架空线必须架设在专用电杆上，严禁架设在树木、脚手架及其它设施上。
37、固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4～1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离应为0.8～1.6m。
38、碘钨灯、几钠铊、铟等金属卤化类安装高度应在3m以上，灯线应固定在接柱上，不得靠近灯具表面。

（四）季节性施工措施（雨季防电、防雷击）
本工程雨季施工时，注意防触电、防雷。
1、电源线不得使用裸导线，不得沿地敷设。配电箱必须防雨、防水，电器布置符合规定，电器元件不应破损，严禁带电明露。机电设备的金属外壳，必须采取可靠的接地或接零保护。手持电动工具和机械设备使用时，必须安装合格的漏电保护器。工地临时照明灯、标志灯，其电压不超过36V。特别潮湿场所、金属管道的照明灯，电压不超过12V。电气作业人员，应穿绝缘鞋、带绝缘手套。
2、高出建筑物的施工电梯、脚手架必须按规定设置避雷装置。
（五）电气防火措施
1、在电气装置和线路周围不得堆放易燃和强度腐蚀性物质，不使用火源。
2、配电房处悬挂禁止烟火标志及小心触电警示牌，停止使用的配电箱就应切断电源，箱门上锁。
3、建立电气防火教育制度，经常进行电气防火知识教育和宣传，提高各用电人员电气防火自觉性。
4、建立电气防火检查制度，发现问题及时处理。

八、架设要求
施工现场的全部线路必须架空设置，主干线的搭设为三相五线制，架设标准按JGJ46-2005《施工现场临时用电安全技术规范》进行。8m高Φ80钢管电杆，埋深1.2m，横担∠50×5×1.8m（长）。电杆之间的距离应控制在30m以内，电线均匀布设在同一横杆上线距为0.3m，横担面向负荷从左起为L1、N、L2、PE线（TN-S系统）。从配电室引一根保护零线至施工现场，至少每隔30M做一次重复接地，接地电阻不能大于4Ω。接地电阻检测应有记录。照明线路必须专线专用，不允许乱拉乱接。

九、事故应急预案
根据施工现场的特点制定应急预案，成立应急预案救援小组，责任人为项目副经理，有效及时地进行事故处理，防止事故扩大。
1、发现有人触电，现场有关人员应立即报告现场负责人及事故应急救援组组长；同时，尽快使触电者脱离电源，然后根据触电者的具体症状进行对症施救，采取有效措施防止事故扩大和保护现场。
2、脱离电源的基本方法：
（1）将出事附近电源开关拉掉，或将电源插头拔掉以切断电源。
（2）用干燥的绝缘木棒、竹竿、布带等物将电源线从触电者身上拨离或者将触电者拨离电源。
（3）必要时可用绝缘工具（如带有绝缘柄的电工钳、木柄斧头以及锄头）切断电源线。
（4）救护人员可戴上手套或在手上包缠干燥的衣服、围巾、帽子等绝缘物品拖拽触电者，使之脱离电源。
（5）如果触电者由于痉挛手指紧握导线或导线缠绕在身上，救护人员可先用干燥的木板塞进触电者身下，使其与地绝缘来隔离入地电流，然后再采取相应的办法把电源切断。
（6）如果触电者触及断落在地上的带电高压导线，且尚未确证线路无电之前，救护人员不可进入断线落地点8～10m的范围内，以防止跨步电压触电。触电者脱离带电导线后应迅速将其带至8～10m以外立即开始触电急救。只有在确证线路已经无电，才可在触电者离开触电导线后就地急救。
3、在使触电者脱离电源时应注意的事项：
（1）未采取绝缘措施前，救护人员不得直接触及触电者的皮肤和潮湿的衣服。
（2）严禁救护人员直接用手推、拉和触摸触电者；救护人员不得采用金属或其他绝缘性能差的物体（如潮湿的木棒、布带等）作为救护工具。
（3）在拉拽触电者脱离电源的过程中，救护人员宜用单手操作，这样对救护人员比较安全。
(4)当触电者处于高位时,应采取措施预防触电者在脱离电源后坠地摔伤或摔死(电击二次伤害)。
(5)夜间发生触电事故时,应考虑切断电源后的临时照明问题,以利救护。
4、触电者未失去知觉的救护措施：
应让触电者在比较干燥、通风暖和的地方静卧休息，并派人严密观察，同时请医生前来或送往医院诊治。
5、触电者已失去知觉但尚有心跳和呼吸时的抢救措施：
应使其舒适地平卧，解开衣服以利呼吸，四周不要围人，保持空气流通，冷天应注意保暖，同时立即请医生前来或送往医院诊治。若发现触电者呼吸困难或心跳失常，应立即施行人工呼吸或胸外心脏挤压。
6、对“假死”者的急救措施：
当判定触电者呼吸和心跳停止时，应立即按心肺复苏法就地抢救。
7、应急救援工具
施工现场应备有必要的应急救援工具。如：绝缘手套、绝缘棒、电工绝缘钳、药箱、担架等。
8．电气防火方面：
（1）在配电室需配置两个或两个以上干粉灭火器，并在配电室配置消防沙地；
（2）在用电负荷较大区域配置干粉灭火器或消防沙池；
（3）如发生电器火灾，严禁用水和泡沫灭火器进行扑救，宜使用干粉灭火器或消防沙池中的干沙进行扑救。

下面总结范文为赠送的资料不需要的朋友，下载后可以编辑删除！祝各位朋友生活愉快！

员工年终工作总结【范文一】
　　201x年就快结束，回首201x年的工作，有硕果累累的喜悦，有与同事协同攻关的艰辛，也有遇到困难和挫折时惆怅，时光过得飞快，不知不觉中，充满希望的201x年就伴随着新年伊始即将临近。可以说，201x年是公司推进行业改革、拓展市场、持续发展的关键年。现就本年度重要工作情况总结如下：
　　一、虚心学习，努力工作
　　(一)在201x年里，我自觉加强学习，虚心求教释惑，不断理清工作思路，总结工作方法，一方面，干中学、学中干，不断掌握方法积累经验。我注重以工作任务为牵引，依托工作岗位学习提高，通过观察、摸索、查阅资料和实践锻炼，较快地完成任务。另一方面，问书本、问同事，不断丰富知识掌握技巧。在各级领导和同事的帮助指导下，不断进步，逐渐摸清了工作中的基本情况，找到了切入点，把握住了工作重点和难点。
　　(二)201x年工程维修主要有：在卫生间后墙贴瓷砖，天花修补，二栋宿舍走廊护栏及宿舍阳台护栏的维修，还有各类大小维修已达几千件之多!
　　(三)爱岗敬业、扎实工作、不怕困难、勇挑重担，热情服务，在本职岗位上发挥出应有的作用
　　二、心系本职工作，认真履行职责，突出工作重点，落实管理目标责任制。
　　(一)201x年上半年，公司已制定了完善的规程及考勤制度。201x年下半年，行政部组织召开了年的工作安排布置会议年底实行工作目标完成情况考评，将考评结果列入各部门管理人员的年终绩效。在工作目标落实过程中宿舍管理完善工作制度，有力地促进了管理水平的整体提升。
　　(二)对清洁工每周不定期检查评分，对好的奖励，差的处罚。
　　(三)做好固定资产管理工作要求负责宿舍固定资产管理，
　　对固定资产的监督、管理、维修和使用维护。
　　(四)加强组织领导，切实落实消防工作责任制，为全面贯彻落实“预防为主、防消结合”的方针，公司消防安全工作在上级领导下，建立了消防安全检查制度，从而推动消防安全各项工作有效的开展。
　　三、主要经验和收获
　　在安防工作这两年来，完成了一些工作，取得了一定成绩，总结起来有以下几个方面的经验和收获：
　　(一)只有摆正自己的位置，下功夫熟悉基本业务，才能更好适应工作岗位。
　　(二)只有主动融入集体，处理好各方面的关系，才能在新的环境中保持好的工作状态。
　　(三)只有坚持原则落实制度，认真统计盘点，才能履行好用品的申购与领用。
　　(四)只有树立服务意识，加强沟通协调，才能把分内的工作做好。
　　(五)要加强与员工的交流，要与员工做好沟通，解决员工工作上的情绪问题，要与员工进行思想交流。
　　四、加强检查，及时整改，在工作中正确认识自己。
　　(一)开展常规检查。把安全教育工作作为重点检查内容之一。冬季公司对电线和宿舍区进行防火安全检查。
　　(二)经过这样紧张有序的一年，我感觉自己工作技能上了一个新台阶，做每一项工作都有了
