由零件图拼画装配图.ppt

上传人:1587****927 文档编号:1696915 上传时间:2024-05-07 格式:PPT 页数:23 大小:549KB
下载 相关 举报
由零件图拼画装配图.ppt_第1页
第1页 / 共23页
由零件图拼画装配图.ppt_第2页
第2页 / 共23页
由零件图拼画装配图.ppt_第3页
第3页 / 共23页
由零件图拼画装配图.ppt_第4页
第4页 / 共23页
由零件图拼画装配图.ppt_第5页
第5页 / 共23页
点击查看更多>>
资源描述

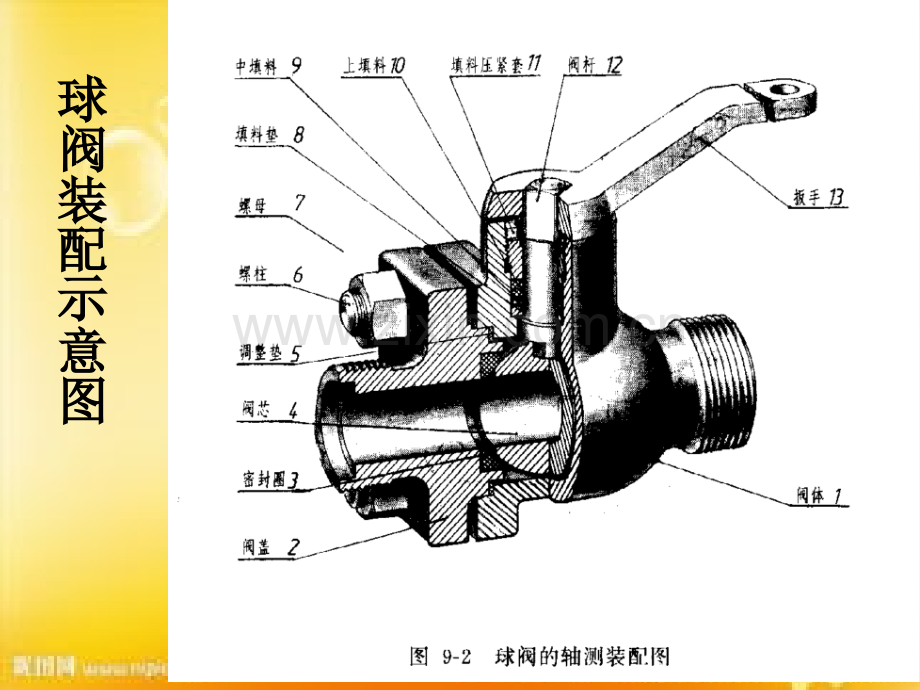

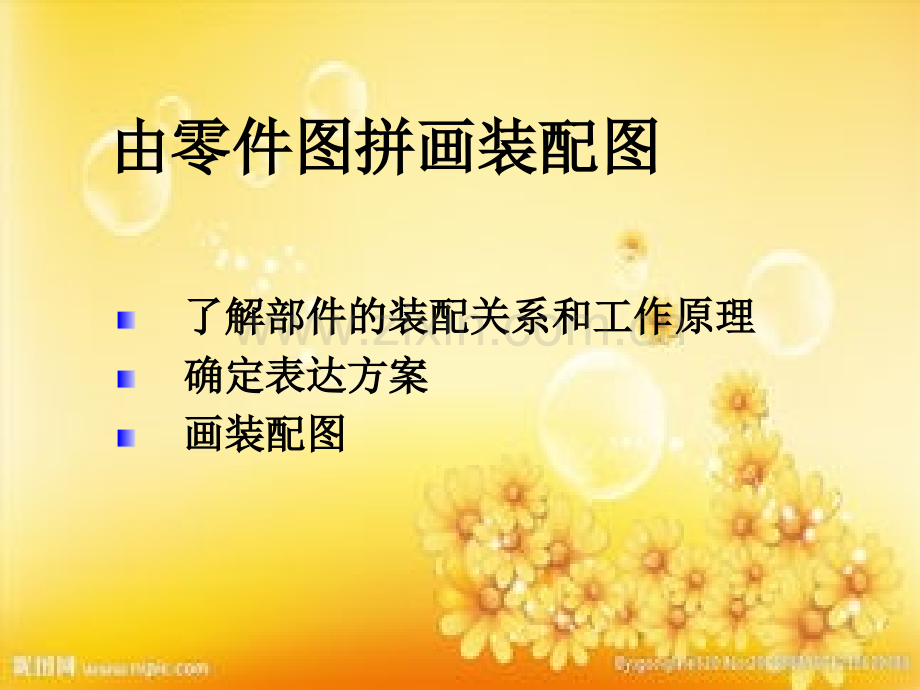

1、由零件图拼画装配图由零件图拼画装配图了解部件的装配关系和工作原理了解部件的装配关系和工作原理确定表达方案确定表达方案画装配图画装配图球球阀阀装装配配示示意意图图1.了解部件的装配关系和工作原理了解部件的装配关系和工作原理对部件和机器的对部件和机器的实物实物或或装配示意图装配示意图进进行分析,了解其工作原理行分析,了解其工作原理明确以哪个零件为明确以哪个零件为中心中心进行装配进行装配了解各零件之间的装配关系了解各零件之间的装配关系核对各配合尺寸以确定配合性质核对各配合尺寸以确定配合性质通过以上分析可基本了解各零件之间的相互关系,为画装配图做好准备球阀装配示意图球阀装配示意图2.确定表达方案(既视

2、图选择)确定表达方案(既视图选择)n装配图的主视图选择1.能反映安放位置和工作位置2.能反映主要装配关系和工作原理n其它视图的选择 补充其它装配关系、外形及局部结构的视图装配图的视图表达:装配图的视图表达:1.零件的视图的表达方法在装配图中仍适用零件的视图的表达方法在装配图中仍适用。2.规定画法:规定画法:1)两相邻零件的配合面和接触面,规定只画一条线。2)两相邻零件的剖面线倾斜方向应相反,或方向一致而间隔不等。在同一图样的各个视图上,同一零件的剖面线倾斜方向与间隔应保持一致。3)实心件、标准紧固件或其他标准组件,若剖面线通过其基本轴线时,这些零件均按不剖绘制。3.特特殊殊画画法法:拆卸画法、沿结合面剖切画法、假想画法、夸大画法、简化画法。3.画装配图画装配图n根据部件的大小与复杂程度选择图幅n根据部件的大小与复杂程度选择绘图比例n安排各视图的位置(注意留有尺寸、序号、名细表和技术要求的位置)n开始绘图1.先绘主要轴线(装配干线)、对称中心线、作图基准线2.由主视图开始画,可几个视图配合进行3.剖视图要以装配干线为准,由内向外由内向外逐个画出各零件或由外向内由外向内逐个画出各零件。但要注意消隐注意消隐。4.用细实线(淡)画底稿;经校核后加深;画剖面线;尺寸;编写序号、名细栏;再校核;签名。装配图的画法举例:(虎钳装配)装配图的画法举例:(虎钳装配)
