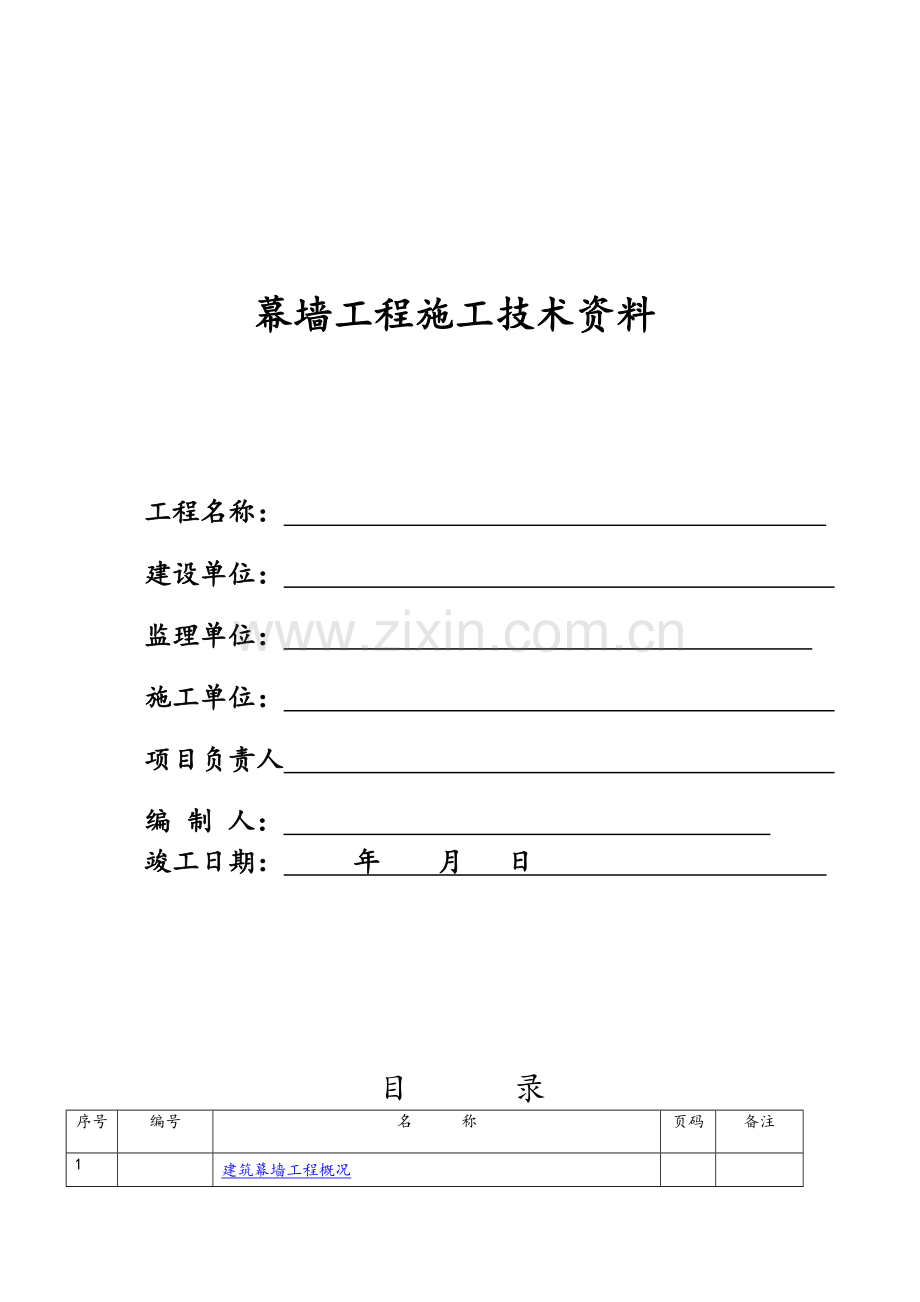

幕墙工程施工技术资料

工程名称：
建设单位：
监理单位：
施工单位：
项目负责人
编 制 人：
竣工日期： 年 月 日

目 录
序号
编号
名 称
页码
备注
1

建筑幕墙工程概况

2
MQ -001
幕墙工程施工现场质量管理检查记录

3
MQ-002
图纸会审记录

4
MQ-003
设计变更洽商记录

MQ-004
施工组织设计（施工方案）报审卡

MQ-005
工程开工/复工报审表

MQ-006
技术（安全）交底记录表

MQ-007
开工报告

MQ-008
工程项目施工管理人员名单

MQ-009
铝单板幕墙技术交底记录

MQ-010
石材幕墙技术交底记录

MQ-011
玻璃雨棚技术交底记录

MQ-012
施工日记

MQ-013
幕墙工程成品半成品材料合格证（试验报告）汇总表

MQ-014
幕墙工程成品半成品材料合格证（试验报告）汇总表

MQ-014
设备进场开箱检查记录

MQ-015
材料、构配件检验记录表

硅酮胶结合相容性和剥离粘结性试验报告

后置埋件（锚栓）的现场拉拔强度检测报告

幕墙的抗风压性能、空气渗透性能、雨水渗透性能及平面变形性能检测报告

MQ-016
幕墙等电位联结测试记录

MQ-017
幕墙接地电阻测试记录

MQ-018
幕墙工程施工控制网测量记录

MQ-019
幕墙构件和组件的加工制作记录

MQ-020
打胶、养护环境的温度、湿度记录

MQ-021
幕墙工程安装施工检验记录

MQ-022
幕墙淋水试验记录

MQ-023
隐蔽工程验收记录

MQ-024
幕墙等电位联结工程隐蔽验收记录

MQ-025
幕墙分部（子分部）工程质量验收记录

MQ-026
石材幕墙 分项工程质量验收记录

MQ-027
石材幕墙工程检验批质量验收记录表（Ⅰ）主控项目

MQ-028
石材幕墙工程检验批质量验收记录表（Ⅱ）一般项目

MQ-029
金属幕墙 分项工程质量验收交底记录

MQ-030
金属幕墙工程检验批质量验收记录表（Ⅰ）主控项目

MQ-031
金属幕墙工程检验批质量验收记录表（Ⅱ）一般项目

MQ-032
玻璃幕墙 分项工程质量验收交底记录

MQ-033
玻璃雨棚分项工程检验批质量验收记录

MQ-034
（玻璃、金属、石材）幕墙工程施工技术文件核查记录

MQ-035
幕墙工程安全和主要功能抽查记录

MQ-036
幕墙工程观感质量检查记录

MQ-037
预检工程检查记录表

MQ-038
工序交接记录

MQ-039
分部工程质量验收证明书

MQ-040
幕墙工程质量保修书

建筑幕墙工程概况

建设单位
安徽省霍邱县海联旅游投资发展有限公司
工程名称
霍邱县水门塘大酒店
工程地址
安徽省霍邱县
监理单位
安徽省淩基建设监理有限公司
结构层次及建筑面积
地下 1 层，地上 24 层
开竣工日期
年 月 日 至 年 月 日
建筑设计单位

幕墙设计单位
深圳市联合创艺建筑设计有限公司
幕墙设计单位资质
幕墙设计甲级
幕墙类型及面积
石材幕墙约 平方米
幕墙高度
约 99.20 米
幕墙制作安装施工单位
名 称
江苏沪港装饰有限公司
项目经理

地 址
宁通高速如皋港出口新生港工业园2号
企业资质
幕墙施工一级
技术负责人

质量检查员

幕墙主要材料情况
铝型材规格系列

主材最小壁厚
/
石材类型

产地
山东
幕墙玻璃类型

安徽/
金属板材类型
铝单板

结构、密封胶型号
硅酮耐候胶、结构胶
产地

幕墙工程施工现场质量管理检查记录
编号：MQ—001
工程名称
霍邱县水门塘大酒店
施工许可证号

建设单位
安徽省霍邱县海联旅游投资发展有限公司
项目负责人

设计单位
深圳市联合创艺建筑设计有限公司
项目负责人

监理单位
安徽省淩基建设监理有限公司
总监理工程师

总包单位

施工单位

序号
项 目
内 容
1
施工单位幕墙施工资质
幕墙施工资质壹级
2
现场质量管理体系
1.质量例会制度；2.月评比及奖罚制度；
3.三检及交接检制度；4.质量与经济挂钩制度。
3
质量控制及检验制度
1.原材料及施工检验制度；2.抽测项目的检测计划
4
施工技术标准
执行国家相关标准、规范
5
主要专业工种操作上岗证书
项目经理、质检员、安全员、焊工等证书
6
施工图审查情况
经过建筑设计院及建设方审查批准
7
施工组织设计、施工方案及审批
施工组织设计.施工方案编制.审核.批准手续齐全
8
检测计量器具
齐全、有效
检查结论：

专业监理工程师：
（建设单位专业负责人）：

年 月 日
安徽省建设工程质量监督总站监制
图纸会审记录
编号：MQ—002
工程名称

会审日期
年 月 日
序号
图 号
会 审 记 录
问 题
答 复 意 见
1

施工单位（公章）

项目技术负责人：

参加人：
设计单位（公章）

设计项目负责人：

参加人：
建设单位（公章）

项目负责人：

参加人：
监理单位（公章）

总 监：

参加人：
安徽省建设工程质量监督总站监制

设计变更（洽商）记录
编号：MQ—003
工程名称

变更（洽商日期）
年 月 日
记录内容：
设计单位（公章）

单位（项目）负责人：
施工单位（公章）

项目技术负责人：
建设单位（公章）

单位（项目）负责人：
监理单位（公章）

总监：
安徽省建设工程质量监督总站监制
施工组织设计(方案)报审表
工程名称： 编号：MQ—004
致: (监理单位)
我单位已根据施工合同的有关规定完成了 施工组织设计(方案)的编制,并经我单位上级技术负责人审查批准,请予以审查。
附件：施工组织设计(方案)报审卡
施工组织设计(方案)审核表
专项施工组织设计(方案)

承包单位（章）：
项目经理：
日 期: 年 月 日
专业监理工程师审查意见:

专业监理工程师:
日期: 年 月 日

审查意见：

项目监理机构（章）： 公司
总监理工程师：
日 期： 年 月 日

施工组织设计（施工）方案报审卡
编号：MQ—005
送 审 报 告
致: 山东管理有限公司 （监理单位） ：
挂工程 施工组织设计（施工方案）编制完毕报上，请批示。

申报单位： 公司 （公章） 年 月 日
审 批 结 论

（公章）
监理单位（建设单位）：山限公司

总监理工程师（项目专业技术负责人）：

（公章） 年 月 日
安徽省建设工程质量监督总站监制

施工组织设计、施工方案审核表
编号：MQ-006
工程名称

日期
年 月 日
现报上下表中的技术管理文件，请予以审核。
类 别
编制人
审核人
册 数
页 数
施工组织设计（方案）

申报简述：
公司工程科，我项目部已完成 的施工组织设计（方案）的编制，现报上，请审批。

申报部门（项目部）： 申报人：

公司审核意见：
，你项目部报送的《（方案）》经审核，符合施工图设计及设计施工质量验收规范要求，技术先进可行，方案经济，同意按其实施。

√□有 □无 附页

公司名称： 审核人： 审核日期： 年 月 日

监理单位（建设单位）审批意见：

审批结论： □同意 □修改后报 □重新编制

审批部门（单位）： 审批人： 审批日期： 年 月 日
注：附施工组织设计（方案）。
安徽省建设工程质量监督总站监制

工程开工/复工报审表
编号：MQ-007
工程名称

致：
我方承担的 工程，已完成了以下各项工作，具备了开工/复工条件，现申请施工，请核查并签发开工/复工指令。

附：1、开工报告
2、项目管理人员名单 （证件报审）

承包单位（章）：

项目经理：

日 期： 年 月 日
审查意见：

项目监理机构： 山东限公司

总监理工程师：

日 期： 年 月 日

安徽省建设工程质量监督总站监制
开工报告
编号：MQ-007
工程名称

工程地点

施工单位

监理单位

建筑面积

m2
结构
层数

中标价格

万元
承包
方式
包工包料
定额工期

天
计划开
工日期

计划竣工
日期

合同
编号

说明
1、 场地“三通一平”工作 已完成
2、 报检手续办理情况 已办理
3、 图纸会审情况 已会审
4、 工程所需材料订购情况 已订购
5、 施工管理人员到位情况 已到位

上述工作已就绪，定于
年 月 日
正式开工，希望监理（建设）单位于
年 月 日
进行审核，
特此报告。

施工单位：

项目经理：

（公章）

年

月

日

审核意见：

总监理工程师(建设单位项目负责人)：

(公章)

年

月

日

安徽省建设工程质量监督总站监制

工程项目施工管理人员名单
编号：MQ-008
工程名称

施工单位

项目经理
薛传国
执业证件
一级建造师证
联系xx

项目技术负责人

执业证件
工程师证
联系xx

项目施工员

执业证件
施工员证
联系xx

项目专职质检员

执业证件
质检员证
联系xx

项目材料员

执业证件
材料员证
联系xx

项目安全员

执业证件
安全员证
联系xx

上述人员是我单位

工程配备的项目施工管理人员，请建设（监理）单
位审核。
企业技术负责人：

（公章）

企业法人代表：

年

月

日

审核意见：

建设单位项目负责人(总监理工程师)：

(公章)

年

月

日

注：执业件是指国家、省、市行业管理部门或企业内部的执业资格证明文件。
安徽省建设工程质量监督总站监制

铝单板幕墙技术交底记录
编号：MQ-009
工程名称

分部工程
装饰装修工程
分项工程名称
铝单板幕墙安装施工
施工单位

交底内容：
一、施工准备：
1、主要材料、机具：
a、铝合金材料
b、安全带、钢卷尺线坠、水平尺、靠板、射钉枪、螺丝刀、
2、作业条件：
a、熟悉图纸，了解各部位玻璃幕墙的规格、种类、位置
b、具有各材料合格证
c、有上岗证
二、操作工艺及要求：
1、工艺流程：
1.安装步骤
钢支座定位安装→ 钢连接件与钢支座连接→立柱与钢连接件紧固→ 横梁安装→ 隐蔽工程验收→ 面板安装→幕墙整体清洁处理→竣工验收
2.钢连接件安装
根据放线之支座水平、垂直位置，点焊相应各处支座连接螺钉，点焊必须有相应之连接强度，须能够承受立柱安装荷载，点焊完成后对每层支座用水准仪进行检测，出现偏差时作相应调整。然后进行连接螺钉加焊工作，并不允许存在虚焊、漏焊等现象, 焊后应及时清除焊渣和检查焊缝质量。螺钉表面须采用热镀锌处理, 焊缝处去渣除锈后涂二层防锈漆。具体施工步骤如下：
a．熟悉图纸，了解前段工序的变化更改及设计变更。
b．熟悉施工现场：施工现场的熟悉包括两方面的内容，一是对已施工工序质量的验收；二是对照图纸要求对下步工作的安排。
c．预埋铁件：预埋铁件的作用就是将连接件固定，使幕墙结构与主体结构连接起来。故安装连接件时首先要寻找原预埋件，只有找准了预埋件才能很准确地安装连接件。
d．梁垂线：竖梁的中心线是连接件的中心线，故在安装时要注意控制连接件的位置，其偏差小于2㎜。
e．拉水平线控制水平高低及深度尺寸。虽然预埋铁件时已控制水平高度，但由于施工误差影响，安装连接件时仍要拉水平线控制其水平及进深的位置，以保证连接件安装准确无误，方法参照前几道工序操作要求。
f．点焊：在连接件三维空间定位确定后，要进行钢连接件的临时固定即点焊。点焊时要两人同时进行，一人固定位置，另一个点焊，这样协调施工的同时两人都要做好各种防护，点焊人员必须是有焊工操作证者，以保证点焊的质量。
g．验收检查。对初步固定的连接件按层次逐个检查施工质量，主要检查三维空间误差，一定要将误差控制在允许的范围内。三维空间误差，工地施工控制范围为误差小于2㎜，水平误差小于2㎜，进深误差小于3㎜。
h．加焊正式固定：对验收合格的连接件进行固定，即正式焊接。烧焊操作时要按照焊接的规格及操作规定进行，连接件的上、下两边都必须满焊。
i．防腐：预埋铁件在模板拆除后，即凿除砼面层后进行防腐处理，但由于与钢支座焊接时对防腐层的破坏故仍需进行防腐处理，先清理焊渣，再刷防锈漆，最后刷保护面漆，有防水要求时要刷防水漆。
j．验收；对烧焊好的连接件，现场管理人员要对其逐个检查验收，对不合格处进行返工改进，直至达到要求。
k．做好记录：对每一道工序的检查，验收、返工、质量情况要进行详细记录。记录包括施工人员、时间、工作面位置、质量情况、返工、补救情况、验收人员、各项指标、验收结果等。其记录要详细明白，同时要所有当事人签字，再装订成册保存。
3.钢立柱安装:
钢立柱的安装是在全部幕墙安装过程中由于其工程量大，施工精度要求高而占有极其重要的地位。钢立柱的安装快慢决定着整个工程的进度，故作业无论从技术上还是管理上都要分外重视。具体步骤如下：
a. 安装前先要熟悉图纸,对照施工图检查立柱、转角支座、芯套等构件的尺寸及加工孔位是否正确;准确了解各部位使用不同竖梁，避免弄错。检查主要有：
a.1镀锌层厚度是否正确，外观质量是否合乎要求；
a.2截面是否与设计相符（包括截面、高度、角度、壁厚等）；
a.3长度是否合要求；
b.钢连接件安装
b.1．质量检查。此道工艺是对钢角码等材料质量的最后把关，把恰当的铁角码安放在相应的位置上。首先要考虑土建结构的误差，根据竖梁定位线确定用何种规格的角码。二是确保不返工，如钢角码尺寸不对，对下道工序会造成较大麻烦，故要严格控制。
b.2．安装镀锌钢角码。上道工序完成后，要进行钢角码的安装。
b.3．检查。安装后，对所装上的钢角码要进行全面检查，内容包括防腐是否完好，规格是否正确，调整是否到位等。
c.对号就位，按照作业计划将要安装的竖梁运送到指定位置，同时注意其表面的保护；将2个M12螺栓牢过连接件和转接件的长园孔并拧紧，并保持X向可调状态。
竖梁安装由上而下进行，。每一根竖梁按悬垂构件先固定上端，调整后固定下端，再吊线或对位安装梁上端，依此往下安装。
d. 调整支座连接螺栓, 以确保立柱安装水平度及进出位，竖梁安装到位后，对照上工序测量定位线，对三维方向进行初调，保持误差小于1mm，待基本安装完成后，在下道工序中再进行全面调整。全面调整步骤如下：
d.1．放基准线。在竖梁校正时首先要放基准线。所有基准线的放置要求准确无误。先吊垂直基准线，每隔3-4根竖梁要吊一根垂直基准线，并用经纬仪测定基准线的准确度。为了防止基准线受风力的影响，测定时要将基准线端点固定好，基准线垂线应位于竖梁的外侧面。
d.2．打水平线。垂直基准线放好后，每隔2-3层打一次闭合水平线。水平线用水准仪找平固定，并位于竖梁的外侧面
d.3．建立基准平面（垂直）：基准垂线和水平线确定后，在竖梁外侧面形成一个平面（垂直面），这就是基准面。所有竖梁的外侧面都应位于这个基准面上，同时竖梁应与基准垂线平齐，否则要进行调整。
d.4．校尺。基准面建立后要进行测量，测量前要对量具进行校尺，量具必须准确无误，方能在测量中使用。d.5．误差。基准面确定后，要检查每一根竖梁的外侧面，测量
差并记录，同时对水平线垂直误差进行测量，一般在角码位处测量水平分格误差，具体方法是从基准线到甲竖梁中心线距离为A，至乙竖梁距离为B，列表可测出若干组数，然后
用B A=C，C则是甲乙两竖梁间的准确尺寸。每2-3层再如此测量，如所得C值相等并等于设计值，则该竖梁安装准确。如A、B、C值不同，则甲乙两竖梁都不垂直且间距有误差。
如A值同B值不同，则C值不同，证明乙竖梁不垂直，分格不准确，依次类推确定竖梁垂直和水平误差。
4．初安装：安装时每组４～５人，安装有以下几个步骤：
（1 ）运输；
（2）调整方向；
（3）将板块抬至安装位；
（4）落横梁槽；
5．调整：板块初装完成后就对板块进行调整，调整的标准，即横平、竖直、面平。横平即横梁水平，横缝水平；竖直即竖梁垂直、竖封垂直；面平即各板块在同一平面内。室外调整完后还要检查室内该平的地方是否平，各处尺寸是否达到设计要求。
6．横竖龙骨安装调整后安装陶土板止水条。
7．验收：每次板块安装时，从安装过程到安装完后，全过程进行质量控制，验收也是贯穿插于全过程中，验收的内容有：
（１）板块自身是否有问题；
（２）缝大小是否符合设计要求；
（３）缝是否横平坚直；
（４）板块是否有错面现象；
（５）室内铝材间的接口是否符合设计要求；
（６）验收记录、上压块固定属于隐蔽工程的范围，要按隐蔽工程的有关规定做好 各种资料。
e．工器具及人员：
工器具：吸盘、电钻、螺丝刀、其他。
人 员：每组4～5人。
f．管理要领：
1．计划好安装、供应现场堆放等环节的协调配合。
2．严格把好质量关，包括半成品原材料安装施工等。

交底单位

接收单位
铝板幕施工班组
交 底 人

接 收 人

石材幕墙技术交底记录
编号：MQ-JSJD-01
工程名称
霍邱县水门塘大酒店工程
分部工程
装饰装修工程
分项工程
石材幕墙安装施工
施工单位
江苏沪港装饰有限公司
交底提要
材料、主要安装机具、作业条件、施工工艺、质量控制、成品保护、应注意的问题
一、材料
1.1钢材
1石材幕墙所使用的钢材，包括碳素结构钢、合金结构钢、耐候钢、不锈钢（板材、棒钢、型材等）。其材料的牌号与状态、化学成分、机械性能、尺寸允许偏差、精度等级等，均应符合现行国家和行业标准的规定要求。
2碳素结构钢和低合金结构钢应进行有效的防腐处理。当采用热浸镀锌处理时，其膜厚应≥45μm。
3石材幕墙采用的有锈钢宜采用奥氏体不锈钢材，其技术要求和性能试验方法应符合国家现行标准的规定。
4钢材的表面不得裂纹、气泡、结疤、泛锈、夹渣和折叠。
1.2紧固件：
石材幕墙所使用的各类紧固件，如卡件、螺栓、螺钉、螺柱、螺母和抽心铆钉等紧固件机械性能，均应符合现行国家标准规定要求。
1.3密封胶：
1石材幕墙所采用的结构密封胶、耐候密封胶、云石胶、防火密封胶等均符合现行国家标准规定要求。
2同一单位石材幕墙必须优胜同一牌号和同一批号的密封胶。
3任何情况下，各类密封胶要在有效期内使用，不准使用过期产品。
4各类密封胶在使用时应提供与所接触材料的相容性试验合格报告和力学试验合格报告以及保质年限的质量证明文件。
1.4石材：
1幕墙所用石材应符合现行国家和行业标准的规定要求。《天然花岗石荒料》（JC204）、《天然花岗石建筑板材》（GB/T18601-2001）、《天然石材产品放射性防护分类控制标准》（JC518）、《天然饰面石材试验方法干燥、水饱和、冻融循环后压缩强度试验方法》（GB9966.1）、《天然饰面石材试验方法弯曲强度试验方法》（GB9966.2）、《天然饰面石材试验方法体积密度、真密度真气孔率、吸水率试验方法》（GB9966.3）、《天然饰面石材试验方法耐磨性试验方法》（GB9966.5）、《天然饰面石材试验方法耐酸性试验方法》（GB9966.6）等。
2天然花岗石建筑板材的技术要求应符合《天然花岗石建筑板材》（GB/T18601-2001）的相关规定。
3普型花岗石建筑板材规格尺寸及允许偏差见表5.1.5-1。
交底单位

接受单位
石材幕施工班组
交底人

接受人

工程名称

分部工程
装饰装修工程
分项工程
石材幕墙安装施工
施工单位

交底提要
材料、主要安装机具、作业条件、施工工艺、质量控制、成品保护、应注意的问题
表5.1.5-1　　　　　普型花岗石建筑板材规格尺寸的允许偏差
项目
亚光面和镜面板材（mm）
粗面板材（mm）
优等品
一等品
合格品
优等品
一等品
合格品
长度、宽度
0～-1.0

0～-1.5
0～-1.0
0～-1.5
厚度
≤12
±0.5
±1.0
+1.0～-1.5
-
＞2
±1.0
±1.5
±2.0
+1.0～-2.0
±2.0
+2.0～-3.0
4普型花岗石建筑板材角度的允许偏差应符合表5.1.2的规定。
表5.1.2　　　　普型花岗石建筑板材角度的允许偏差（mm）
板材长度
优等品
一等品
合格品
≤400
0.30
0.50
0.80
＞400
0.40
0.60
1.00
5普通花岗石建筑板材正面的外观质量应符合表5.1.5-3的规定。
表5.1.5-3　　　普型花岗石建筑板材正面的外观质量要求
缺陷名称
规定内容
优等品
一等品
合格品
缺棱
长度≤10mm，宽度≤1.2mm（长度＜5mm，宽度＜1.0mm不计），周边每米长允许个数（个）
不允许
1
2
缺角
沿板材连长、长度≤3mm，宽度≤3mm（长度≤5mm，宽度≤2mm不计），每块板允许个数（个）
裂纹
长度不超过两端顺延至板边总长度的1/10（长度＜20mm的不计），每块板允许条数（条）
色斑
面积≤15 mm*30 mm（面积≤10 mm*10 mm不计），每块板允许个数（个）
2
3
色线
长度不超过两端顺延至板边总长度的1/10（长度＜40mm的不计），每块板允许条数（条）
注：干挂板材不允许的裂纹存在
二、主要安装机具
2.1测量工具：测厚仪、铅垂仪、激光经纬仪、经纬仪、水平仪、钢卷尺、水平尺、靠尺、角尺等。
2.2安装设备：垂直与水平运输机具（含脚手架）、云石机、钻孔机、台钻、无齿锯、型材切割机、专用钻孔机、交直流电焊机、扭矩扳手、普通扳手、清洗机具。
三、作业条件
交底单位
峄
接受单位

交底人

接受人

工程名称

分部工程

分项工程

施工单位

交底提要
材料、主要安装机具、作业条件、施工工艺、质量控制、成品保护、应注意的问题
3.1安装石材幕墙的主体结构（钢结构、钢筋混凝土结构工程等）均已完工，并符合有关结构施工质量验收规范的要求。
3.2预埋件在主体结构施工时，已按设计要求埋设牢固，位置准确，其偏差不应大于20 mm。对于位置偏差过大或未设预埋件时，应制订补救措施或连接方案，经与建设方结构施工单位和设计单位洽商同意后实施。
3.3石材幕墙安装所用的垂直运输机具、脚手架搭设、吊栏设置、安全防护网符合现行规范要求，安装用电源分布配置齐全、安全保障措施完善、消防措施到位、安装场地和施工面障碍物已拆除。
3.4石材幕墙安装施工前应编制专项施工组织设计方案，并报总包技术部门的审批。石材幕墙的安装应纳入建筑工程施工总体施工组织设计之中。
3.5对石材幕墙安装可能造成污染或损伤的分项工程，应在石材幕墙安装施工前完成，或采取有效地保护措施。
3.6大面积施工前宜在现场制作样板，并经业主、监理、土建及设计单位确认后进行施工。
3.7安装施工前，应对现场安装作业人员进行安全技术交底。
3.8石材幕墙工程施工用水、电源设施已安到施工适当部位，符合安全生产用水、电标准要求。施工平面布置落实。设置现场临时周围材料及半成品存放场地或库房，并采取对周边环境的保护措施。
3.9各类作业机具、工具齐备，并经检验合格，各种测量工具经过校核无误。
3.10安装施工用的操作平台已经安装并符合设计载重要求，经过验收。
四、施工工艺
4.1石材幕墙施工工艺流程图：
建筑主体结构验收合格→测量、定位放基准线→预埋件及支座安装→金属骨架安装→避雷装置连接→外保温安装→石材板块安装→嵌缝处理或打胶→清洗→工程验收
4.2脚手架(吊篮)的搭设(或调整)，满足石材幕墙施工需要。而且必须按高层或多层架子安全施工的要求。
4.3石材安装工艺：
石板开孔或开槽→孔、槽注胶→安装挂件→挂板→调整就位
4.4嵌缝打胶(设计空缝者例外)工艺：
板缝修理→板缝清扫→贴胶带纸→填塞泡沫棒→注胶→修理→撕去胶带→修胶缝
五、质量控制
5.1测量定位控制
交底单位

接受单位

交底人

接受人

工程名称

分部工程
装饰装修工程
分项工程
石材幕墙安装施工
施工单位

交底提要
材料、主要安装机具、作业条件、施工工艺、质量控制、成品保护、应注意的问题
1所有测量仪器必须是经过授权检测单位检测有效。
2轴线和水平标高线必须定位准确，标示在固定明显地方。
3各主面基准控制线，必须固定并标记明显，不得移动，日常例行检查复核。
5.2金属骨架安装质量应符合表5.5.2的规定。
表5.5.2 金属幕墙立柱、横梁的安装质量
项目
允许偏差(mm)
检查方法
金属幕墙立柱、横梁安装偏差
宽度高度不大于30m
≤10
激光经纬仪或经纬仪
宽度高度大于30m，不大于60m
≤15
宽度高度大于60m，不大于90m
≤20
宽度高度大于90m
≤25
5.3石材安装质量控制：石材幕墙安装质量符合表5.5.3要求。
表5.5.3 石材幕墙安装质量
项目
允许偏差(mm)
检查方法
竖缝及墙面垂直缝
幕墙层高不大于3m
≤2
激光经纬仪或经纬仪
幕墙层高大于3m
≤3
幕墙水平度(层高)
≤2
2m靠尺、钢板尺
竖缝直线度(层高)
≤2
2m靠尺、钢板尺
横缝直线度(层高)
≤2
2m靠尺、钢板尺
拼缝宽度(与设计值比)
≤1
卡尺
六、成品保护
6.1石材成品运输
1石材成品从加工厂运至施工现场，用木箱包装，外加铁腰子加固，板材装箱时，板材要侧向立放，光面对光面、粗面对粗面，光面之间加软垫材料，用不透水塑料包裹整个石材。
2石材角线在木箱中的摆放，根据不同造型而定。角线之间要用软质材料隔垫。
3长途运输宜采用集装箱装载。
4现场水平运输，可用普通手推车或专用推车，但车箱内必须垫木板(木方)和胶皮垫。
5垂直运输用升降机或电梯。
6.2石材现场保护
1石材到场后开箱验收，分品种规格侧向码放，下垫木方。
2石材室外码放，暂时存放的要用苫布(塑料布)盖上，防止雨、雪淋湿。
交底单位

接受单位
石材幕施工班组
交底人

接受人

工程名称

分部工程
装饰装修工程
分项工程
石材幕墙安装施工
施工单位

交底提要
材料、主要安装机具、作业条件、施工工艺、质量控制、成品保护、应注意的问题
6.3安装后的成品保护
1石缝打胶时不得污染石材表面。撕下的不干胶带纸要集中收集，不得随手乱扔到石材表面。
2已安装好石材上面施焊时，用保护板材遮挡石材表面。
3拆卸脚手架或翻板时，不得碰到石材。
4经常有人走动的施工口、电梯口的石材都要用周围挡保护。
6.4清洗
1重点清洗：施工过程中石材幕墙受到污染，如电焊碴污染，架子管铁锈污染，水泥砂浆污染，包装物退色污染，结构胶和密封胶污染等，必须用专项洗涤剂来清除。
2竣工验收时普遍清洗：石材幕墙安装表面落有尘土，在拆架子时和竣工交验前要进行一次全面用水冲洗一遍。
七、应注意的问题
7.1把好原材料进场关，不用“三无”产品，所用材料必须符合设计及相关规范要求。
7.2严格按工艺操作施工，严格执行各基技术质量标准。
7.3做好各项技术交底工作。
7.4安装过程中的各灯技术变更，要做好洽商变更文档记录。
交底单位

接受单位
石材幕施工班组
交底人

接受人

玻璃雨棚技术交底记录
编号：MQ-011
工程名称

分部工程
装饰装修工程
分项工程名称
玻璃雨棚安装施工
施工单位

纲要：
1、 型材、埋件、转接件、药栓、钢材、玻璃加工情况、五金配件、密封等材料要求；
2、、面积较大的雨棚要考虑有组织排水布置方案；
3、整体玻璃面板安装完毕，玻璃板面必须达到平整、无错台，整体胶缝宽窄均匀一致；
4、密封胶缝应横平竖直、深浅一致、宽窄一致、光滑顺直；
5、雨篷顶坡向合理，不得出现积水。
技术交底
1、材料要求：钢构件、连接件、热镀锌铁码、电焊条
1.1、钢制零件必须符合设计施工图的要求；
1.2、待焊件必须进行前处理，以清除待焊处表面的水、氧化皮、锈、油污；
1.3、焊接材料选用E4303（J422）型焊条；
1.4、凡是无合格证的焊条都不得使用；
1.5、焊条应储存在干燥、通风良好的地方，有专人保管。
2、主要机具：
电焊机、水平管、水平尺、角尺、专用扳手、力矩扳手、电焊机（处于良好状态）、内六角扳手、活动扳手、玻璃吸盘
3、作业条件：
3.1、在主体结构施工阶段，施工单位根据玻璃雨棚设计、制作单位提供的预埋件平面布置图、埋件大样图，进行加工制作及预埋，埋件应牢固、位置准确。安装雨棚构件前，预先将埋件剔出，弹线后，如标高和位置超出尤许偏差值时，应及时办理设计洽商进行处理。
3.2、结构质量经验收后达到合格标准，工种之间办理了交接手续。
3.3、按图示尺寸弹好雨棚主梁的中心线，并弹好+50cm水平线，校正预埋板的位置和标高是否符合设计
3.4、操作用外架子已搭设好，并经安全负责人员检查验收。
3.5、各种电动工具的临时电源已预先接好，并进行安全试运转。
4、操作工艺：测量放线、定位→ 钢结构吊装．调整． 焊接→ 拉杆安装、调整→ 玻璃安装及调整→ 注胶→ 质量控制→ 清洁及竣工验收。
4.1、弹线定位：
由专业技术人员操作， 使用高精度测量仪器准确无误地确定钢结构的骨架、框架的位置，弹线工作是以建筑物轴线为基准，依据设计要求先将骨架的位置线弹到主体结构上， 以确定竖向杆件的位置。水平线确定后，即可用水平仪抄平横向节点的标高。
4.2、构件的吊装
4.2
