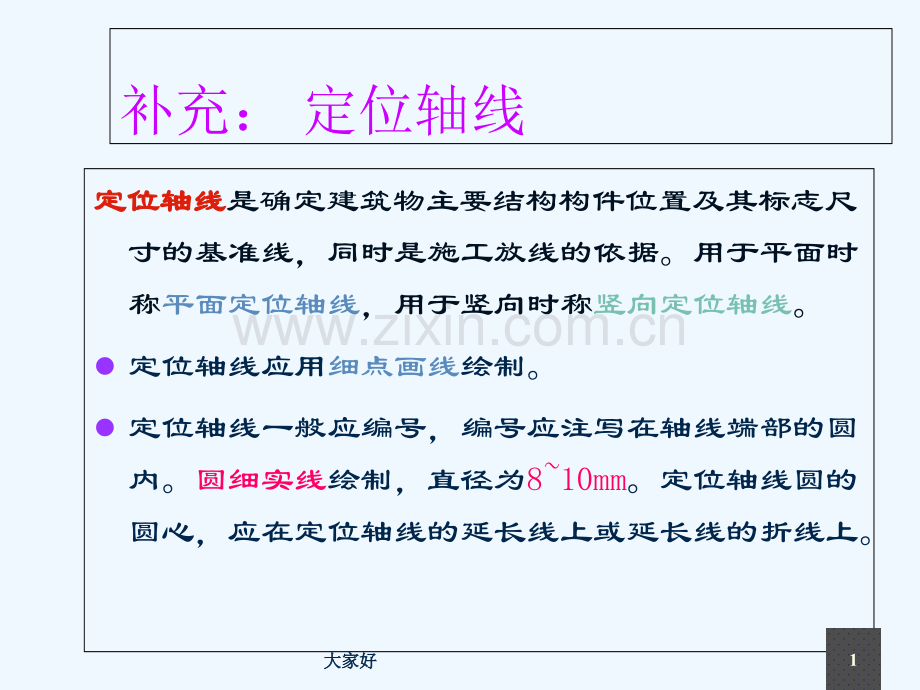

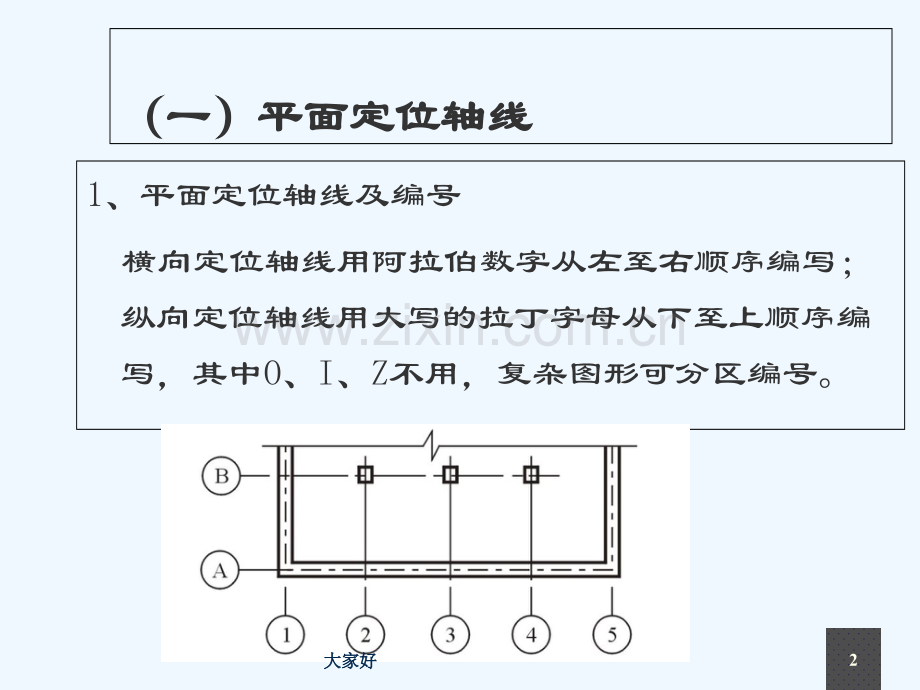

定位轴线定位轴线是确定建筑物主要结构构件位置及其标志尺寸的基准线，同时是施工放线的依据。用于平面时称平面定位轴线，用于竖向时称竖向定位轴线。l定位轴线应用细点画线绘制。l定位轴线一般应编号，编号应注写在轴线端部的圆内。圆细实线绘制，直径为810mm。定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。补充：定位轴线1大家好大家好（一）平面定位轴线（一）平面定位轴线1、平面定位轴线及编号 横向定位轴线用阿拉伯数字从左至右顺序编写；纵向定位轴线用大写的拉丁字母从下至上顺序编写，其中O、I、Z不用，复杂图形可分区编号。2大家好大家好l如字母数量不够使用，可增用双字母或单字母加数字注脚，如AA、BAYA或A1、B1Y1。l附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:1 两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写，如 2 1号轴线或A号轴线之前的附加轴线的分母应以01或0A表示，如 3大家好大家好定定位位轴轴线线分分区区编编号号4大家好大家好圆形平面定位轴线的编号圆形平面定位轴线的编号折线形平面折线形平面定位轴线的编号定位轴线的编号5大家好大家好2 2、平面定位轴线的标定、平面定位轴线的标定（1 1）混合结构建筑）混合结构建筑 承重外墙：顶层墙身内缘与定位轴线的距离为120mm。承重内墙：顶层墙身中心线与定位轴线相重合。楼梯间的定位轴线有三种标定：1）楼梯间墙内缘与定位轴线的距离为120mm；2）楼梯间墙外缘与定位轴线的距离为120mm；3）楼梯间墙的中心线与定位轴线相重合。6大家好大家好7大家好大家好（2 2）框架结构建筑）框架结构建筑 中柱：定位轴线一般与顶层柱截面中心线相重合。边柱：定位轴线一般与顶层柱截面中心线相重合或距柱外缘250mm处。8大家好大家好（3 3）非承重墙）非承重墙 非承重外墙：顶层墙身内缘与定位轴线相重合。非承重内墙：顶层墙身中心线与定位轴线相重合。9大家好大家好 1 1、标高的种类及关系、标高的种类及关系绝对标高：又称绝对高程或海拔高度 相对标高：根据工程需要而自行选定的基准面建筑标高：楼地层装修面层的标高 结构标高：楼地层结构表面的标高 （二）标高及构件的竖向定位（二）标高及构件的竖向定位10大家好大家好2 2、建筑构件的竖向定位、建筑构件的竖向定位（1）楼地面的竖向定位应与楼地面的上表面重合，即建筑标高；（2）屋面的竖向定位应为屋面结构层的上表面与内缘120mm处或与墙内缘重合处的外墙定位轴线的相交处，即结构标高；（3）门窗洞口的竖向定位与洞口结构层表面重合，为结构标高。11大家好大家好12大家好大家好13大家好大家好谢谢14大家好大家好
