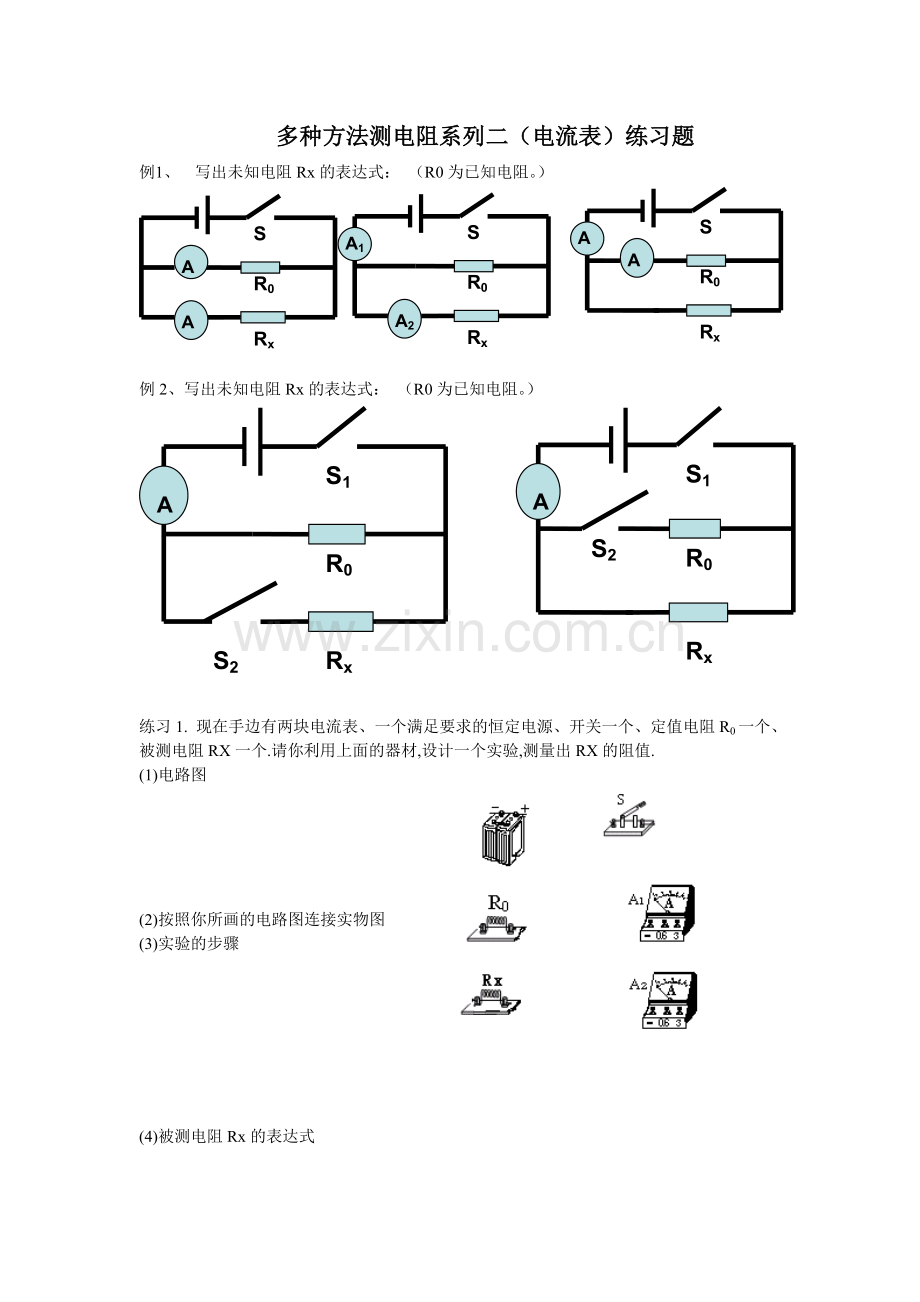

多种方法测电阻系列二（电流表）练习题
例1、 写出未知电阻Rx的表达式： （R0为已知电阻。）
Rx
A2
R0
A1
S
Rx
A2
R0
A1
S
Rx
A2
R0
A1
S

例2、写出未知电阻Rx的表达式： （R0为已知电阻。）
Rx
R0
A
S1
S2
Rx
R0
A
S1
S2

练习1. 现在手边有两块电流表、一个满足要求的恒定电源、开关一个、定值电阻R0一个、被测电阻RX一个.请你利用上面的器材,设计一个实验,测量出RX的阻值.
(1)电路图

(2)按照你所画的电路图连接实物图
(3)实验的步骤

(4)被测电阻Rx的表达式

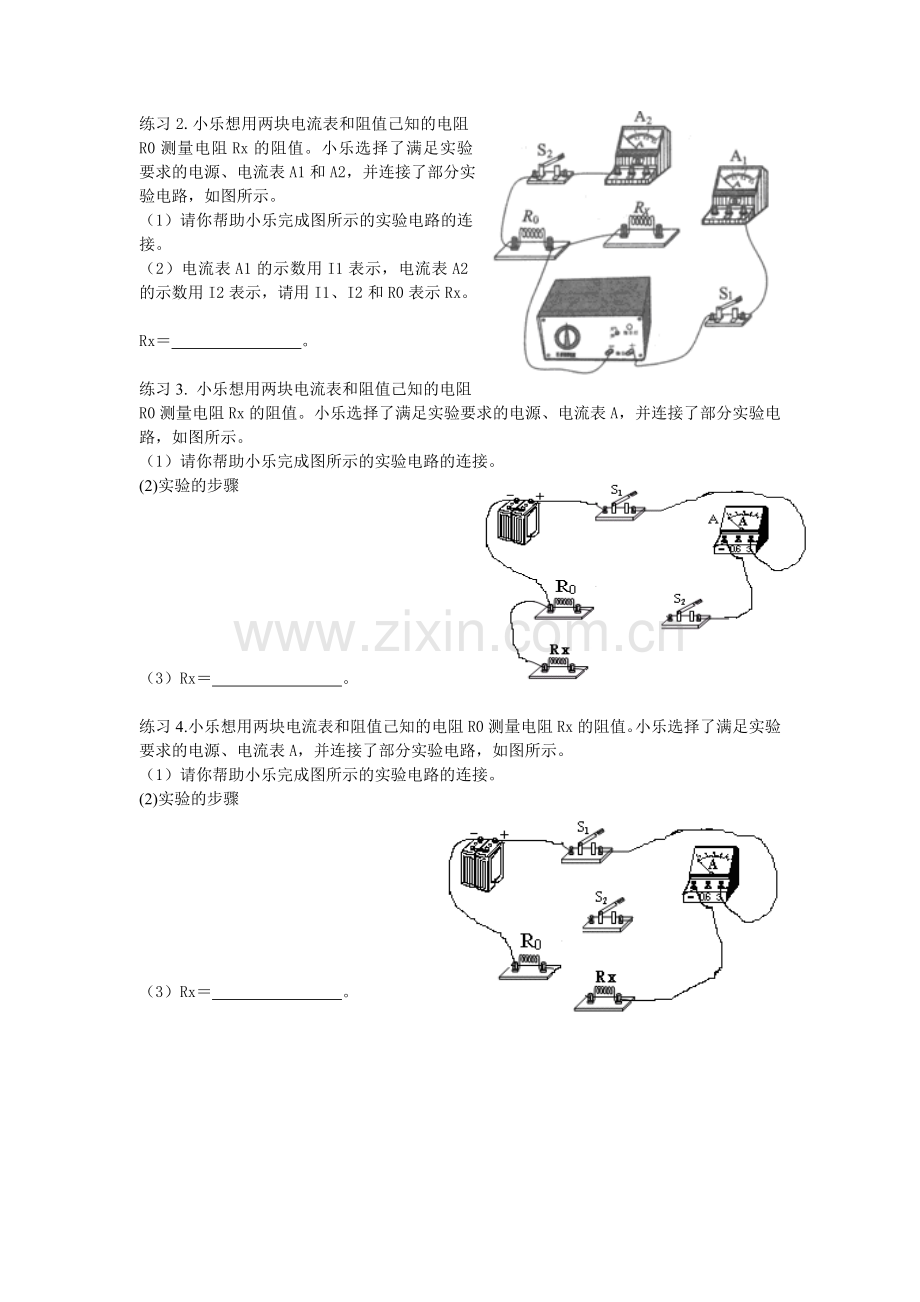

练习2.小乐想用两块电流表和阻值己知的电阻R0测量电阻Rx的阻值。小乐选择了满足实验要求的电源、电流表A1和A2，并连接了部分实验电路，如图所示。
（1）请你帮助小乐完成图所示的实验电路的连接。
（2）电流表A1的示数用I1表示，电流表A2的示数用I2表示，请用I1、I2和R0表示Rx。

Rx＝　　　 　　。

练习3. 小乐想用两块电流表和阻值己知的电阻R0测量电阻Rx的阻值。小乐选择了满足实验要求的电源、电流表A，并连接了部分实验电路，如图所示。
（1）请你帮助小乐完成图所示的实验电路的连接。
(2)实验的步骤

（3）Rx＝　　　 　　。

练习4.小乐想用两块电流表和阻值己知的电阻R0测量电阻Rx的阻值。小乐选择了满足实验要求的电源、电流表A，并连接了部分实验电路，如图所示。
（1）请你帮助小乐完成图所示的实验电路的连接。
(2)实验的步骤

（3）Rx＝　　　 　　。
