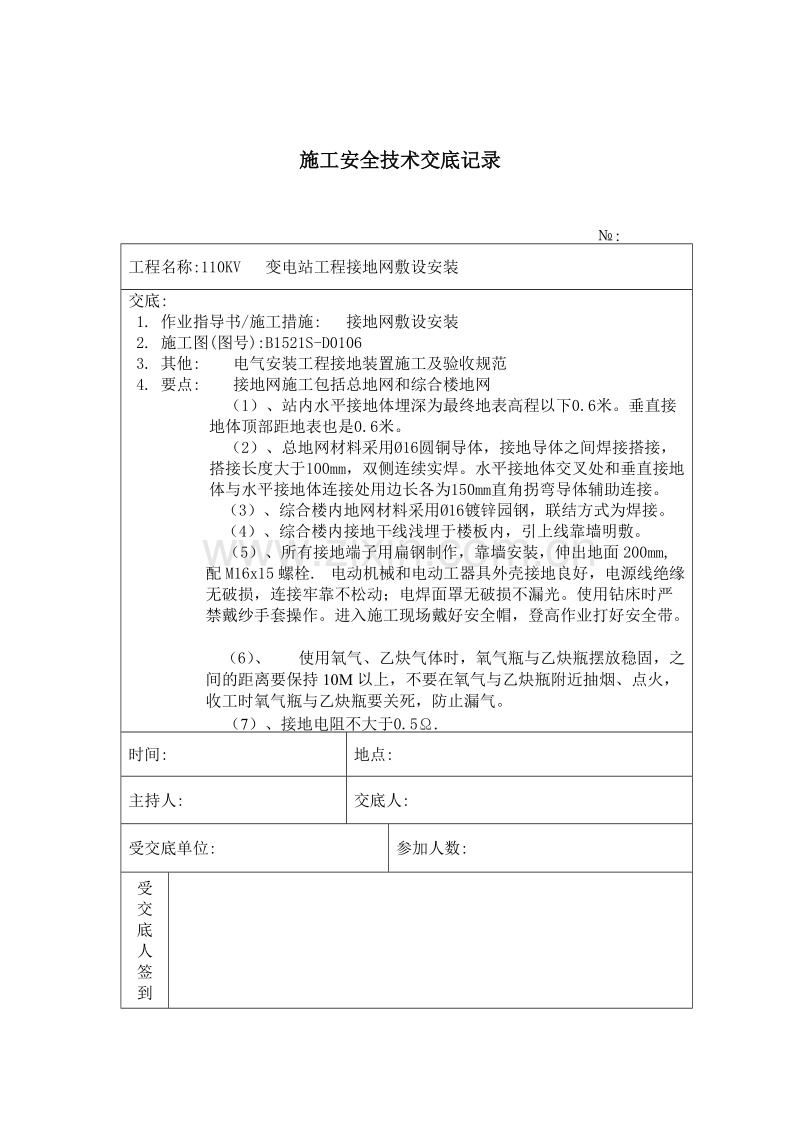

接地网敷设 施工技术安全交底记录.doc

施工安全技术交底记录

№:
工程名称:110KV 变电站工程接地网敷设安装
交底:
1. 作业指导书/施工措施: 接地网敷设安装
2. 施工图(图号):B1521S-D0106
3. 其他: 电气安装工程接地装置施工及验收规范
4. 要点: 接地网施工包括总地网和综合楼地网
（1）、站内水平接地体埋深为最终地表高程以下0.6米。垂直接地体顶部距地表也是0.6米。
（2）、总地网材料采用16圆铜导体，接地导体之间焊接搭接，搭接长度大于100mm，双侧连续实焊。水平接地体交叉处和垂直接地体与水平接地体连接处用边长各为150mm直角拐弯导体辅助连接。
（3）、综合楼内地网材料采用16镀锌园钢，联结方式为焊接。
（4）、综合楼内接地干线浅埋于楼板内，引上线靠墙明敷。
（5）、所有接地端子用扁钢制作，靠墙安装，伸出地面200mm,配M16x15螺栓. 电动机械和电动工器具外壳接地良好，电源线绝缘无破损，连接牢靠不松动；电焊面罩无破损不漏光。使用钻床时严禁戴纱手套操作。进入施工现场戴好安全帽，登高作业打好安全带。　
（6）、 使用氧气、乙炔气体时，氧气瓶与乙炔瓶摆放稳固，之间的距离要保持10M以上，不要在氧气与乙炔瓶附近抽烟、点火，收工时氧气瓶与乙炔瓶要关死，防止漏气。
（7）、接地电阻不大于0.5Ω.
时间:
地点:
主持人:
交底人:
受交底单位:
参加人数:
受
交
底
人
签
到
