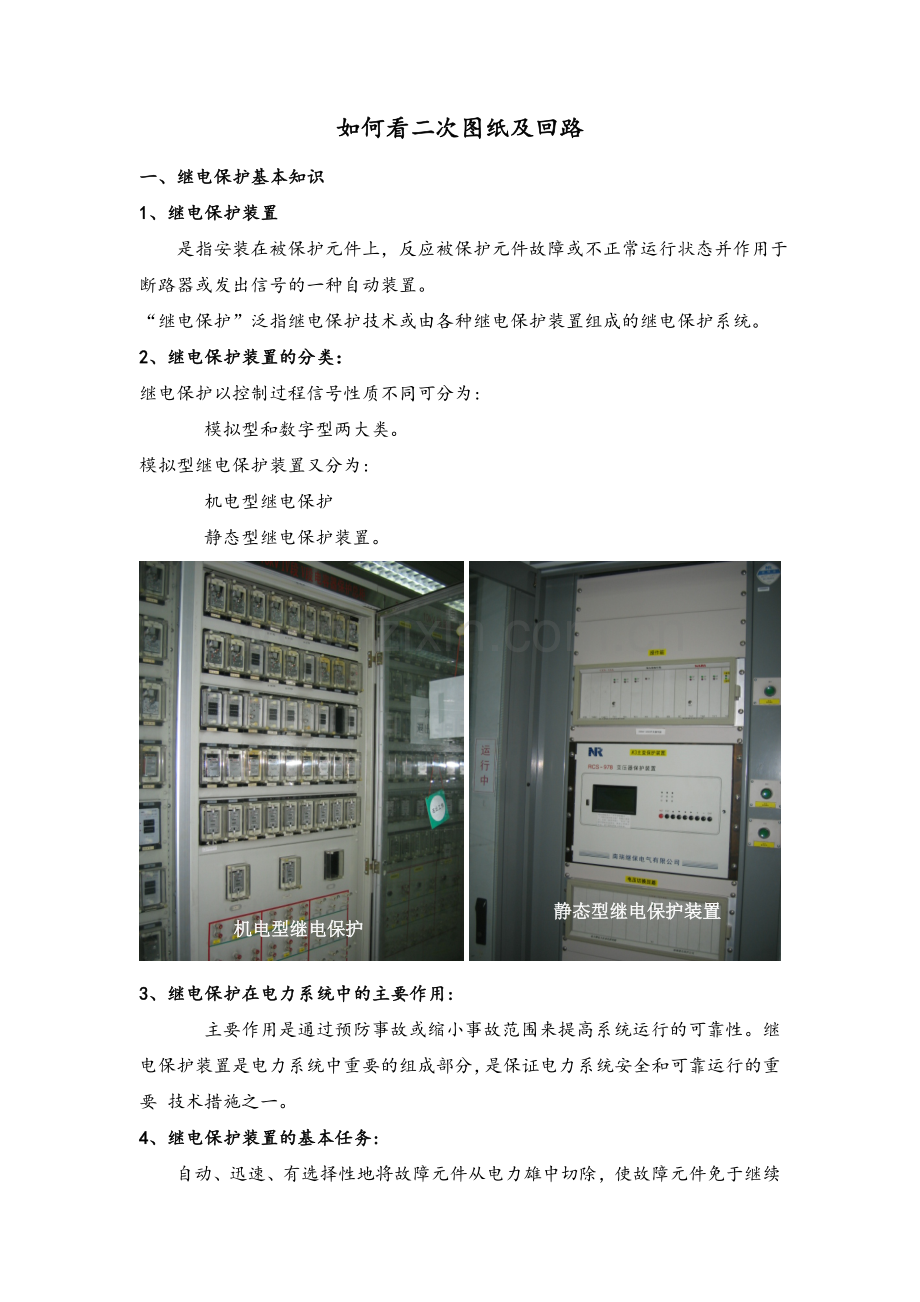

1、如何看二次图纸及回路一、继电保护基本知识1、继电保护装置 是指安装在被保护元件上,反应被保护元件故障或不正常运行状态并作用于断路器或发出信号的一种自动装置。“继电保护”泛指继电保护技术或由各种继电保护装置组成的继电保护系统。2、继电保护装置的分类:继电保护以控制过程信号性质不同可分为: 模拟型和数字型两大类。模拟型继电保护装置又分为: 机电型继电保护 静态型继电保护装置。机电型继电保护静态型继电保护装置3、继电保护在电力系统中的主要作用: 主要作用是通过预防事故或缩小事故范围来提高系统运行的可靠性。继电保护装置是电力系统中重要的组成部分,是保证电力系统安全和可靠运行的重要 技术措施之一。4、继
2、电保护装置的基本任务:自动、迅速、有选择性地将故障元件从电力雄中切除,使故障元件免于继续遭到破坏,并保证其他无故障元件迅速恢复正常运行。反应电气元件不正常运行情况,并根据不正常运行情况的种类和电气元件维护条件、发出信号,由运行人员进行处理或将那些继续运行会引起事故的电气元件予以前切除。继电保护装置还可以和电力系统中其他自动化装置配合,在条件允许时,采取预定措施,缩短事故停电时间,尽快恢复供电,从而提高电力系统运行的可靠性。5、继电保护的基本要求:n 对继电保护的基本要求:选择性、速动性、灵敏性和可靠性n 选择性:是指继电保护装置动作时,仅将故障元件从电力系统中切除,保证系统中非故障元件仍然继续
3、运行,尽量缩小停电范围。n 速动性:快速地切除故障可提高电力系统并列运行的稳定性,减少用户在电压降低的情况下的工作时间,以及缩小故障元件的损坏程度。n 灵敏性:指对保护范围内发生故障或非正常运行状态的反应能力。n 可靠性:在其规定的保护范围内发生了它应该动作的故障时,它不应该拒绝动作,而在任何其他该保护不应该动作情况下,则不应该错误动作。6、继电保护装置的构成:模拟型继电保护装置都是三个主要部分组成: 1)测量回路; 2)逻辑回路; 3)执行回路。测量回路逻辑回路执行回路被测电气量跳闸信号模拟型继电保护装置原理框图7、继电保护装置的构成u 测量回路的作用 是测量与被保护电气元件工作状态有关物理
4、的变化,以确定电力系统是否发生了短路故障或出现不正常工作状态;u 逻辑部分的作用 是当电力系统发生故障时,根据测量回路的输出信号进行逻辑判断,以确定保护装置是否应该动作,并向执行元件发出相应信号;u 执行回路作用 是执行逻辑回路的判断结果,发出切除故障的跳闸脉冲或指示不正常运行情况的信号。8、继电保护的分类:l 根据短路故障时电流增大,可构成过流保护和电流速断保护;l 根据短路故障电压降低,可构成低电压保护和电压速断保护;l 根据短路故障时电流与电压之间相角的变化可构成功率方向保护;l 根据电压与电流比值的变化,可构成距离保护;l 根据故障时被保护元件两端电流相位和大小变化,可构成差动保护;l
5、 高频保护则是利用高频通道来传递线路两端电流相位、大小和短路功率方向信号的一种保护;二次图的阅读方法二次回路图的逻辑性很强,在绘制时遵循着一定的规律,看图时若能抓住此规律就很容易看懂。阅读前首先应弄懂该张图纸所绘制的继电保护装置的动作原理、功能以及图纸上所标符号代表的设备名称,然后再看图纸。1、二次图纸分类:二次回路图按其不同的绘制方法可分为三大类: 1)原理图; 2)展开图; 3)安装接线图。二次原理图1)原理图;原理接线图的绘制特点: 原理接线图是将所有的二次设备以整体的图形 表示,并和一次设备画在一起,使整套装置的构成有一个整体的观念,清楚地了解各设备间的电气联系和动作原理。 所有的仪表
6、、继电器和其它电器,都以整体的形式出现。 其相互连接的电流回路、电压回路和直流回路,都综合画在一起。原理接线图的缺点:u 接线不清楚,没有绘出元件的内部接线。u 没有元件引出端子的编号和回路编号;u 没有绘出直流电源具体从哪组熔断器引来;u 没有绘出信号的具体接线,故不便于阅读,更不便于指导施工。二次展开图2)展开图:展开图的特点:p 按二次接线图的每个独立电源来绘制。一般分为交流电流回路、交流电压回路、直流回路、继电保护回路和信号等几个主用组成部分。p 同一电器元件的线圈和触头分别画在所属的回路内。p 在展开接线图的右侧,每一回路均有文字说明,便于阅读。展开图的阅读要求:u 首先要了解每个电
7、器元件的简单结构及动作原理。u 图中各电器元件都按国家同一规定的图形符号和文字符号标注,应能熟练掌握。u 图上所示电器元件触头位置都是正常状态,即电器元件不通电时触头所处的状态。 常开触头是指电器元件不通电时,触头是断开的; 常闭触头是指电器元件不通电时,触头是闭合的;展开图的优点:u 展开图的接线清晰,易于阅读;u 便于掌握整套继电保护装置的动作过程和工作原理,特别是在复杂的继电保护装置的二次回路中,用展开图绘制,其优点便为突出。2、看图的基本要领: 先交流,后直流。 先看二次接线图的交流回路,把交流回路看完弄懂后,根据交流回路的电气量以及在系统中发生故障时这些故障量的变化特点,向直流逻辑回
8、路推断,再看直流回路。 交流看电源,直流看线圈。 这一点是指交流回路要从电源入手。交流回路由电流和电压回路两部分组成,先找出它们是由哪些电流互感器或组电压互感器来的?各电流、电压回路所起什么作用,回路的走向等。 抓住触点不放松,一个一个全查清。 找到继电器的线圈后,再找出与之相应的触点,根据触点的闭合或开断引起回路变化的情况,再进一步分析,直至查清整个逻辑回路的动作过程。 先上后下,先左后右,屏外设备一个也不漏。 这个要领主要是针对端子排图和屏后安装图而言。看端子排图一定要配合展开图来看。10kV电流回路图10kV电压回路图10kV信号回路图10kV信号回路图10kV控制回路图3、安装接线图的
9、阅读要求:接线图一般包括平面布置图、屏背面接线图和端子排图。安装接线图的特点:各电器元件及连接导线都是按照实际图形、实际位置和连接关系绘制的。为了便于施工和检查,所有元件的端子和导线都加上走向标志。4、端子排:端子排的作用:1)利用端子排可以形式可靠的将电器元件连接起来;2)端子排可以减少导线的交叉和便于分出之路;3)可以在不断二次回路的情况下,对某些元件进行试验或检修。端子排布置原则:u 每一个安装单位应独立的端子排。垂直布置时,由上而下;水平布置时,由左至右按下列回路分组顺序地排列:u 交流电流回路;u 交流电压回路;u 信号回路;u 控制回路;u 其它回路;u 转接回路。变电站二次回路代
10、码KON(FYJ) 负序电压继电器BSJ: 装置告警继电器BJJ: 装置异常告警继电器 SJ 时间继电器CJ 差动继电器GJ 功率继电器YJJ 压力监视继电器KK 控制开关 ZK 转换开关TK 同期转换开关DK 刀开关LD 红灯HD 绿灯HA 合闸按钮TA 跳闸按钮FA 复归按钮KM 控制回路电源小母线XM 信号回路电源小母线HM 合闸电源小母线(+)SM 压力监视继电器YM 电压互感器二次电压小母线R 电阻C 电容L 电感D 二极管DS 电磁锁LP 连接片RD 熔断器Q (DL) 断路器极其辅助接点 QS(G) 隔离开关及其辅助接点 TA(LH) 电流互感器 TV(YH) 电压互感器 KA(
11、LJ) 电流继电器 KV(YJ) 电压继电器 KS(XJ) 信号继电器 KTP(WJ) 温度继电器 KG(WSJ) 气体继电器 KCA(ZCH) 重合闸装置 KPD(BCJ) 保护出口继电器 KAM(ZJ) 中间继电器 KH(RJ) 热继电器 KCP(HWJ) 合闸位置继电器 KTP(TWJ) 跳闸位置继电器 TBJ: 跳闸闭锁继电器 KSM(SXJ) 事故信号中间继电器 XMJ 冲击继电器 KYM(YXJ) 预告信号中间继电器 YQJ 电压切换继电器 KSY(TJJ) 同步监察继电器 KAC(JSJ) 加速继电器 KOH(HJ) 合闸继电器 KTP(TJ) 跳闸继电器常见的直流小母线合闸小母
12、线:+HM -HM 跳闸小母线:+KM -KM 信号小母线: +XM -XM事故音响小母线:SYM预报小母线:YBM 1YBM(709) 2YBM(710)瞬时3YBM(711) 4YBM(712)延时闪光信号小母线: +SM(100)掉牌未复归光字牌小母线:PM -FM同期合闸小母线:1THM,2THM,3THM隔离开关操作闭锁小母线:+GBM -GBM旁路闭锁小母线:1PBM 2PBM1)第一段母线的电压小母线:1YMa/1YMb/1YMc/1YMn/1YMN/1YML/1SaYM2)第一段母线的电压小母线:2YMa/2YMb/2YMc/2YMn/2YMN/2YML/2SaYM常见的二次回路的数字编号电源:1,2;分合闸及监视:3,7,8;33,37,38;合闸,储能电源:871,872;信号:500,500A,501,503(合闸),5XX
