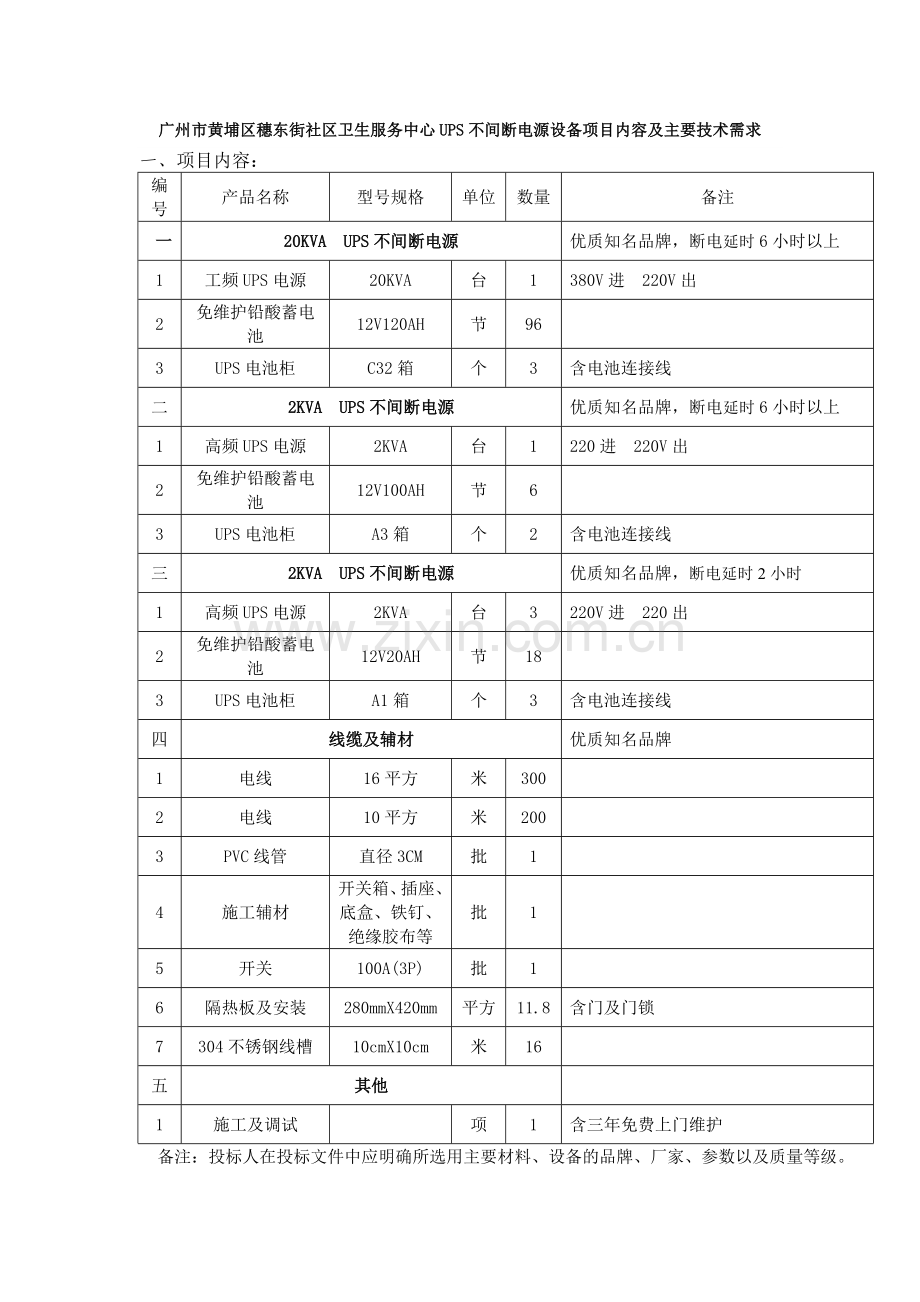

广州市黄埔区穗东街社区卫生服务中心UPS不间断电源设备项.doc

广州市黄埔区穗东街社区卫生服务中心UPS不间断电源设备项目内容及主要技术需求
一、 项目内容：
编号
产品名称
型号规格
单位
数量
备注
一
20KVA UPS不间断电源
优质知名品牌，断电延时6小时以上
1
工频UPS电源
20KVA
台
1
380V进 220V出
2
免维护铅酸蓄电池
12V120AH
节
96

3
UPS电池柜
C32箱
个
3
含电池连接线
二
2KVA UPS不间断电源
优质知名品牌，断电延时6小时以上
1
高频UPS电源
2KVA
台
1
220进 220V出
2
免维护铅酸蓄电池
12V100AH
节
6

3
UPS电池柜
A3箱
个
2
含电池连接线
三
2KVA UPS不间断电源
优质知名品牌，断电延时2小时
1
高频UPS电源
2KVA
台
3
220V进 220出
2
免维护铅酸蓄电池
12V20AH
节
18

3
UPS电池柜
A1箱
个
3
含电池连接线
四
线缆及辅材
优质知名品牌
1
电线
16平方
米
300

2
电线
10平方
米
200

3
PVC线管
直径3CM
批
1

4
施工辅材
开关箱、插座、底盒、铁钉、绝缘胶布等
批
1

5
开关
100A(3P)
批
1

6
隔热板及安装
280mmX420mm
平方
11.8
含门及门锁
7
304不锈钢线槽
10cmX10cm
米
16

五
其他

1
施工及调试

项
1
含三年免费上门维护
备注：投标人在投标文件中应明确所选用主要材料、设备的品牌、厂家、参数以及质量等级。
二、主要设备技术需求：
序号
设备名称
技术参数及相关要求
1.1
20KVA UPS不间断电源
1、功率为20KVA，三进单出工频机，双变换纯在线式。
2、输入电压范围：市电输入电压380V±25％。
3、具备无主从自适应并联功能，可多台扩容并联或N+1并联冗余。
4、整流输入频率范围：50±10%Hz。
5、输出电压范围：L-N：220V±1％。
6、负载功率因素（带载能力）为≥0.8 ，过载能力：125％满载时维持10分钟。
7、输出电压谐波THDV:线性负载时＜3%，非线性负载＜5%。
8、UPS整机效率应高达91％。
9、标准内置输出隔离变压器，具有极强的抗负载冲击能力，负载的启动能力强。
10、LCD液晶显示必须能够显示交流输入异常记录、过载记录、故障记录、电池欠压记录、保护动作历史记录、停电来电时刻记录，深度放电（达到50%以上）次数，旁路时刻记录，各种告警记录，负数变化记录，保护动作历史记录等。
11、标配RS232、RS485和继电器干接点通讯接口，实现多用途通讯和远程监控，配置Upsilon2000软件，便于监控UPS的运行状况。
12、具备智能化电池监控管理系统，实现对电池的智能监控和管理。
13、具有电池极性接反保护，接反时机器内部的蜂鸣器会长鸣，并自动断开电池输入，避免损坏。
14、在显示菜单项里，含有蜂鸣器静音选项及电池标准测试和深度测试功能，电池的测试功能由软件操作完成，通过软件的智能检测能及时发现电池是否异常，若异常会发出告警同时恢复市电供电，使得测试无风险化。
15、选择键是多功能键，在电池逆变状态时，按此键两秒可以消除蜂鸣器间歇叫声，但电池欠压等告警声不消除（警示电池输出即将中断）。另外还有历史记录功能。
16、具备以下功能：无风险双模式电池在线测试功能、充电电压温度补偿功能、电池放电终止电压智能调节功能、电池极性反接保护和告警、自动设定充电功能、重要操作密码锁定。
17、输入电流谐波成份、输出电压稳定精度、输出电压波形失真度、旁路逆变切换时间、过载能力符合权威机构检测报告Ⅰ类标准，提供该系列权威机构的检测报告。
18、直流冷启动和来电自启动功能。
19、产品获得“中国节能产品认证”, 投标时必须提供证书复印件。
20、产品生产厂家获得OHSAS1800认证。
21、设备保修3年，要求提供生产厂家对本项目的售后服务承诺书。
22、提供产品彩页复印件或技术资料作为核查依据（加盖厂家公章）。

1.2

免维护铅酸蓄电池及电池柜

1、 容量为12V120AH,12V、低自放电率：25摄氏度，小于2%每月；长设计寿命：25摄氏度，6V,15年；12V,10年；密封反应率高：大于98%；适应环境范围：-15～50℃；工作温度范围：-20～50℃；建议工作温度：25℃。
2、 配置电池数量及容量满足20KVA后备时间6小时以上。
3、 电池柜内含电池连接线，满足蓄电池安装要求。
4、 免费上门保修三年。
5、 电池需要提供有效的生产许可证、排污许可证复印件（加盖厂家公章）。

2.1
2KVA
UPS不间断电源
1、双变换纯在线式UPS，功率2KVA。
2、市电输入电压（Vac）: 110～300，输出电压（Vac）:220±1%； 输出功率因数0.8，效率90%。
3、过载能力：105%～110%维持10分钟后旁路；110%～130%维持60秒后旁路；＞130%以上维持3秒后旁路。
4、具有市电指示灯、逆变指示灯、输出指示灯、旁路指示灯、故障指示灯、选择键、开机键、关机键。
5、火线与零线接反时，市电指示灯闪烁；在电池逆变状态时，按开机键两秒可以取消蜂鸣器间歇叫声，但电池欠压等告警声不消除。
6、标配RS232、SNMP接口及Upsilon2000软件，便于监控UPS的运行状况；
7、输入电压可变范围、输入功率因数、输入电流谐波成分、输出电压稳压精度、输出波形失真度、瞬态响应恢复时间、旁路逆变转换时间、过载能力符合权威机构检验报告Ⅰ类标准，提供投标该系列产品权威机构检验报告，加盖厂家公章。
8、所投产品须获得中国节能产品认证证书，投标时必须提供证书复印件。
9、要求提供生产厂家对本项目的售后服务承诺书原件。
10、要求整套设备免费保修3年。
11、提供产品彩页复印件或技术资料作为核查依据（加盖厂家公章）。
2.2
免维护铅酸蓄电池及电池柜
1、 容量为12V100AH,12V、低自放电率：25摄氏度，小于2%每月；长设计寿命：25摄氏度，6V,15年；12V,10年；密封反应率高：大于98%；适应环境范围：-15～50℃；工作温度范围：-20～50℃；建议工作温度：25℃。
2、 配置电池数量及容量满足2KVA后备时间6小时以上。
3、 电池柜内含电池连接线，满足蓄电池安装要求。
4、 免费上门保修三年。
5、 电池需要提供有效的生产许可证、排污许可证复印件（加盖厂家公章）。
3.1
2KVA
UPS不间断电源
1、双变换纯在线式UPS，功率2KVA。
2、市电输入电压（Vac）: 110～300，输出电压（Vac）:220±1%； 输出功率因数0.8，效率90%。
3、过载能力：105%～110%维持10分钟后旁路；110%～130%维持60秒后旁路；＞130%以上维持3秒后旁路；
4、具有市电指示灯、逆变指示灯、输出指示灯、旁路指示灯、故障指示灯、选择键、开机键、关机键。
5、火线与零线接反时，市电指示灯闪烁；在电池逆变状态时，按开机键两秒可以取消蜂鸣器间歇叫声，但电池欠压等告警声不消除。
6、标配RS232、SNMP接口及Upsilon2000软件，便于监控UPS的运行状况。
7、输入电压可变范围、输入功率因数、输入电流谐波成分、输出电压稳压精度、输出波形失真度、瞬态响应恢复时间、旁路逆变转换时间、过载能力符合权威机构检验报告Ⅰ类标准，提供投标该系列产品权威机构检验报告，加盖厂家公章。
8、所投产品须获得中国节能产品认证证书，投标时必须提供证书复印件；
9、要求提供生产厂家对本项目的售后服务承诺书原件。
10、要求整套设备免费保修3年。
11、提供产品彩页复印件或技术资料作为核查依据（加盖厂家公章）。
3.2
免维护铅酸蓄电池及电池柜
1、容量为12V20AH,12V、低自放电率：25摄氏度，小于2%每月；长设计寿命：25摄氏度，6V,15年；12V,10年；密封反应率高：大于98%；适应环境范围：-15～50℃；工作温度范围：-20～50℃；建议工作温度：25℃。
2、 配置电池数量及容量满足2KVA后备时间2小时。
3、 电池柜内含电池连接线，满足蓄电池安装要求。
4、 免费上门保修三年。
5、 电池需要提供有效的生产许可证、排污许可证复印件（加盖厂家公章）。
