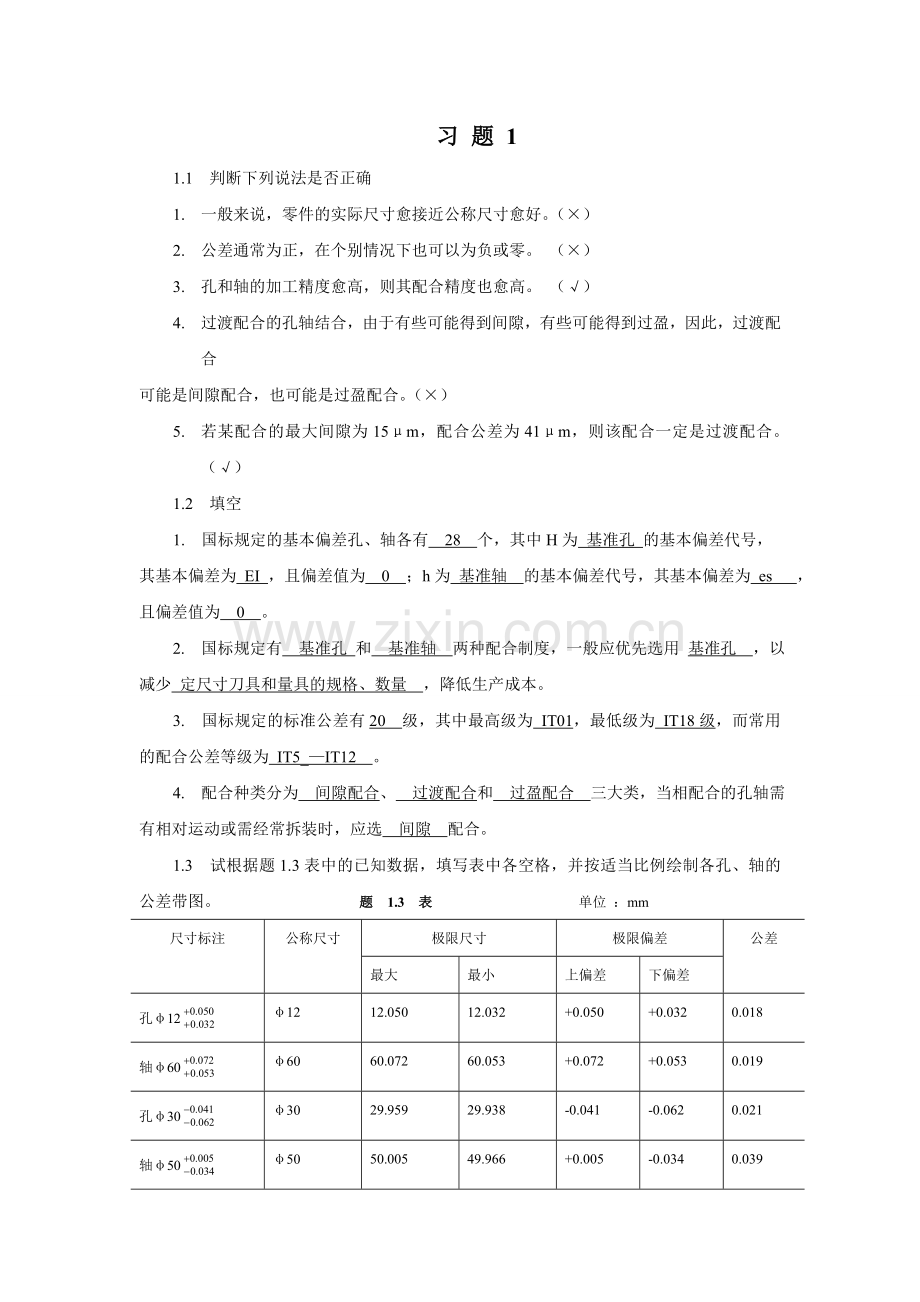

习 题 11.1 判断下列说法是否正确1. 一般来说，零件的实际尺寸愈接近公称尺寸愈好。（）2. 公差通常为正，在个别情况下也可以为负或零。 （）3. 孔和轴的加工精度愈高，则其配合精度也愈高。 （）4. 过渡配合的孔轴结合，由于有些可能得到间隙，有些可能得到过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。（）5. 若某配合的最大间隙为15m，配合公差为41m，则该配合一定是过渡配合。（）1.2 填空1. 国标规定的基本偏差孔、轴各有 28 个，其中H为 基准孔 的基本偏差代号，其基本偏差为 EI ，且偏差值为 0 ；h为 基准轴 的基本偏差代号，其基本偏差为 es ，且偏差值为 0 。2. 国标规定有 基准孔 和 基准轴 两种配合制度，一般应优先选用 基准孔 ，以减少 定尺寸刀具和量具的规格、数量 ，降低生产成本。3. 国标规定的标准公差有20 级，其中最高级为 IT01，最低级为 IT18级，而常用的配合公差等级为 IT5_IT12 。4. 配合种类分为 间隙配合、 过渡配合和 过盈配合 三大类，当相配合的孔轴需有相对运动或需经常拆装时，应选 间隙 配合。1.3 试根据题1.3表中的已知数据，填写表中各空格，并按适当比例绘制各孔、轴的公差带图。 题 1.3 表 单位 ：mm尺寸标注公称尺寸极限尺寸极限偏差公差最大最小上偏差下偏差孔121212.05012.032+0.050+0.0320.018轴606060.07260.053+0.072+0.0530.019孔303029.95929.938-0.041-0.0620.021轴505050.00549.966+0.005-0.0340.0391.4 根据题1.4表中的已知数据，填写表中各空格，并按适当比例绘制各对配合的尺寸公差带图和配合公差带图。 题 1.4 表 单位：mm基本尺寸 孔 轴Xmax或YminXmin或YmaxXav或YavTf配合种类ES EITh es Ei TS50+0.039 00.039-0.025-0.0640039+0.103+0.025+0.0640.078间隙25-0.027-0.0480.0210-0.0130.013-0.0140.0480.0310.034过盈80+0.005-0.0410.046 0-0.030.03+0.035-0.0410.0030.076过渡 查表确定下列公差带的极限偏差25f7（） 60d8（） 50k6（） 40m5（）50D9（） 40P7（） 30M7（） 80JS8（0.023）1.6 查表确定下列各尺寸的公差带的代号 轴18- h6 孔120+H9 轴50e7 孔65M81.7 某配合的公称尺寸为25mm，要求配合的最大间隙为+0.013mm，最大过盈为0.021mm。试决定孔、轴公差等级，选择适当的配合（写出代号）并绘制公差带图。解： 选择公差等级 由Tf =XmaxYmax=ThTS 得：ThTS=13(-21)= 34（m）查表1.4知：IT7=21m ，IT6=13m，按工艺等价原则，取孔为IT7级，轴为IT6级，则：ThTS=2113= 34 (m) 符合设计要求。 选择基准制由于没有其他条件限制，故优先选用基孔制，则孔的公差带代号为：25H7(+) 选择配合种类，即选择轴的基本偏差代号因为是过渡配合，故轴的基本偏差应在jm之间，且其基本偏差为上偏（ei）。由Xmax= ESei得：ei =ESXmax=2113=+8(m)查表1.5选取轴的基本偏差代号为m (ei=+8m)能保证Xmax的要求，故轴的公差带代号为：25m6() 。 验算： 所选配合为25H7/m6 ，其：Xmax=ESei =218=13mYmin=EIes =021=-21m在0.013mm-0.021mm之间，故所选符合要求。1.8 某配合的公称尺寸为30mm，按设计要求，配合的过盈应为0.0140.048mm。试决定孔、轴公差等级，按基轴制选定适当的配合（写出代号）。解： 选择公差等级 由Tf =YminYmax=ThTS 得：ThTS=-14(-48)= 34（m）查表1.4知：IT7=21m ，IT6=13m，按工艺等价原则，取孔为IT7级，轴为IT6级，则：ThTS=2113= 34 (m) 符合设计要求。 选择基准制要求选用基轴制，则轴的公差带代号为：30h6(-) 选择配合种类，即选择孔的基本偏差代号因为是过盈配合，故孔的基本偏差应在PZC之间，且其基本偏差为上偏差（ES）。由Ymin= ESei得：ES = Ymin+ei = -1413= -27(m)查表1.6选取孔的基本偏差代号为S(ES=-27m)能保证Ymin的要求，故孔的公差带代号为：30S7() 。 验算： 所选配合为25S7/h6 ，其：Ymim=ESei =-27(-13)=-14mYmax=EIes =-480=-48m在-0.014mm0.048mm之间，故所选符合要求。题1.9图为钻床夹具简图，试根据题1.9表的已知条件，选择配合种类。题1.9图1-钻模板 2-钻头 3-定位套 4-钻套 5-工件题 1.9 表配合种类已 知 条 件配 合 种 类有定心要求，不可拆联接过盈配合有定心要求，可拆联接（钻套磨损后可更换）过渡配合有定心要求，孔、轴间需有轴向移动小间隙配合有导向要求，轴、孔间需有相对的高速转动中等间隙配合
