工程测量A第一次作业

二、主观题(共20道小题)
11. 已知水准点5的高程为531.272米，四次测量隧道洞内各点高程的过程和尺读数如下图所示（测洞顶时，水准尺倒置），试求1、2、3、4点的高程。

12. 水准测量中，为什么一般要求前后视距尽量相等？
答：因为保持前后视距相等，可以消除仪器 角的影响，并尽可能地消减地球曲率和大气折光的影响。

13. 经纬仪上有几对制动、微动螺旋？它们各起什么作用？如何正确使用它？
答：（1）经纬仪上有两对制动、微动螺旋，分别是照准部制动与微动螺旋和望远镜制动与微动螺旋。（2）照准部制动、微动螺旋一般是控制水平方向的精确照准，望远镜制动、微动螺旋一般是控制竖直方向的精确照准。
（3）两者在使用时，先松开制动螺旋，粗略照准目标，再关紧制动螺旋后，用微动螺旋进行精确照准目标。

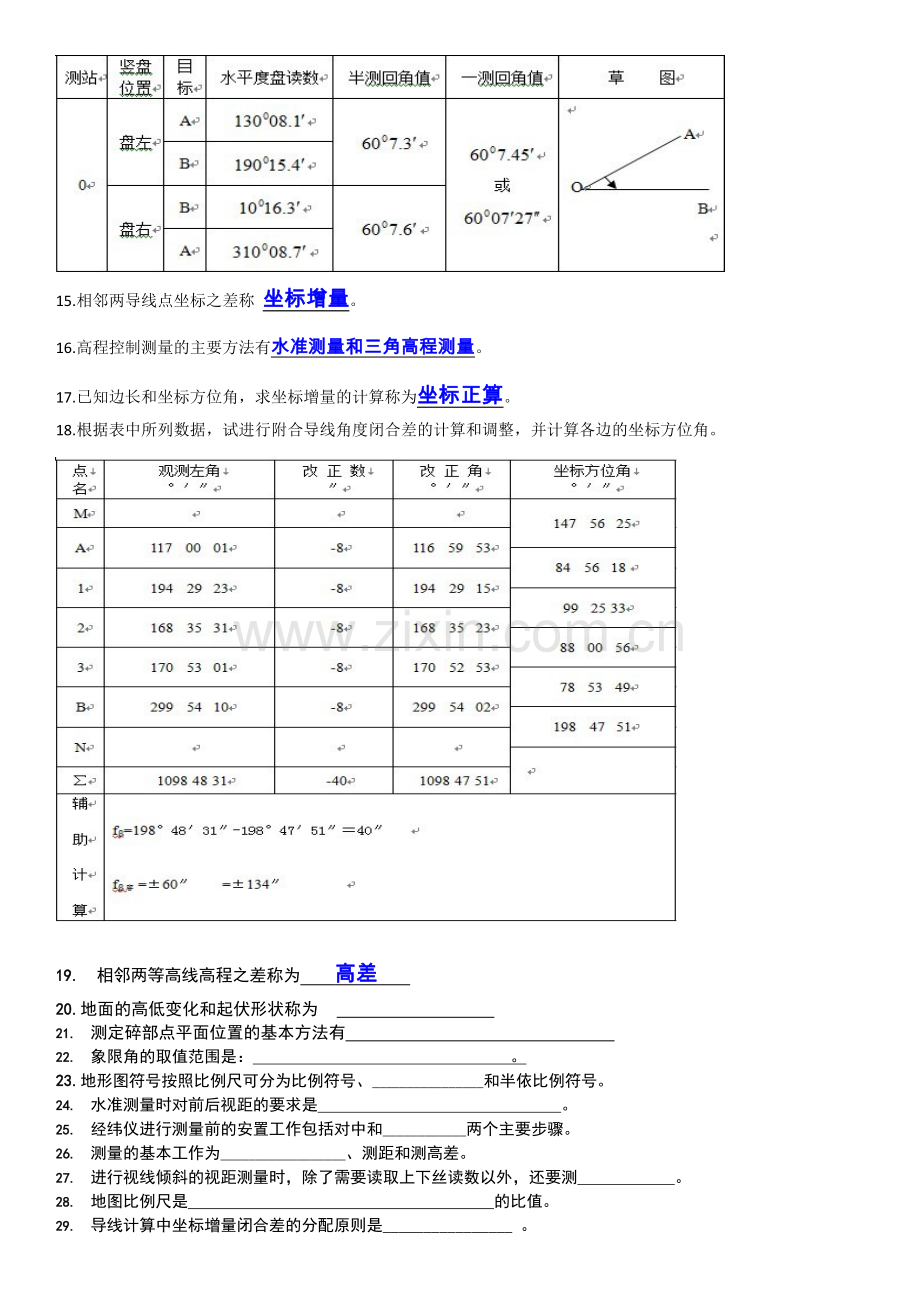

14. 由下表列出的水平角观测成果，计算其角度值。
测站
竖盘位置
目标
水平度盘读数
半测回角值
一测回角值
草图
0
盘左
A
130°8.1′

A

0 B
B
190°15.4′

盘右
B
10°16.3′

A
310°8.7′

15. 相邻两导线点坐标之差称 坐标增量。
16.高程控制测量的主要方法有水准测量和三角高程测量。
17.已知边长和坐标方位角，求坐标增量的计算称为坐标正算。
18.根据表中所列数据，试进行附合导线角度闭合差的计算和调整，并计算各边的坐标方位角。

参考答案：主观题答案暂不公布，请先自行离线完成。

19. 相邻两等高线高程之差称为 高差。

20. 地面的高低变化和起伏形状称为地貌。

21. 测定碎部点平面位置的基本方法有极坐标法、直角坐标法、角度交会法

22. 象限角的取值范围是：大于等于0度且小于等于90度（或[0°, 90°]）。

23. 地形图符号按照比例尺可分为比例符号、非比例符号 和半依比例符号。

24. 水准测量时对前后视距的要求是尽可能相等。

25. 经纬仪进行测量前的安置工作包括对中和 整平 两个主要步骤。

26. 测量的基本工作为 测量角度、测距和测高差。

19. 相邻两等高线高程之差称为 高差
20.地面的高低变化和起伏形状称为
21. 测定碎部点平面位置的基本方法有
22. 象限角的取值范围是： 。
23.地形图符号按照比例尺可分为比例符号、________________和半依比例符号。
24. 水准测量时对前后视距的要求是 。
25. 经纬仪进行测量前的安置工作包括对中和____________两个主要步骤。
26. 测量的基本工作为__________________、测距和测高差。
27. 进行视线倾斜的视距测量时，除了需要读取上下丝读数以外，还要测 。
28. 地图比例尺是 的比值。
29. 导线计算中坐标增量闭合差的分配原则是________________ 。
30. 位于测量坐标系第三象限内的直线其方位角α和象限角A的关系是 。
窗体顶端
工程测量A第2次作业

二、主观题(共21道小题)
10. 某测区布设一条四等闭合水准路线，已知水准点BM0的高程为500.310米，各测段的高差（米）及单程水准路线长度（公里）如图所示，试计算1、2、3三个待定水准点的高程。

答：

11.  水准测量中，为什么一般要求前后视距尽量相等？ 答：因为保持前后视距相等，可以消除仪器 角的影响，并尽可能地消减地球曲率和大气折光的影响。

12.  经纬仪上有几对制动、微动螺旋？它们各起什么作用？如何正确使用它？
答：（1）经纬仪上有两对制动、微动螺旋，分别是照准部制动与微动螺旋和望远镜制动与微动螺旋。
（2）照准部制动、微动螺旋一般是控制水平方向的精确照准，望远镜制动、微动螺旋一般是控制竖直方向的精确照准。
（3）两者在使用时，先松开制动螺旋，粗略照准目标，再关紧制动螺旋后，用微动螺旋进行精确照准目标。

13. 相邻两导线点坐标之差称 坐标增量 。

14. 高程控制测量的主要方法有水准测量和三角高程测量。

15. 地面的高低变化和起伏形状称为 地貌 。

16. 完成下列地形测绘手薄
已知仪器高i=1.550,测站高程H=158.796m

17. 已知A、B两点的坐标为 XA=1011.358m, YA=1185.395m；点B的坐标为XB=883.122m, YB=1284.855m。在AB线段的延长线上定出一点C，BC间的距离DBC=50.000m，计算C点的坐标。
答：△XAB = XB – XA = -128.236m,   △YAB = YB– YA =99.46m
   可以计算出AB边的方位角αAB为：142 °12′10″
   （可通过不同方法计算，如先计算象限角，再计算方位角）
C在AB延长线上，故αAB  = αBC = 142 °12′10″
△XBC = DBC * cosαBC = -39.509;  △YBC = DBC * sinαBC = 30.643
   C点的坐标为：X = 843.613; Y = 1315.498

18. 测量误差按其对测量结果的影响性质，可分为系统误差和_______________。
19. 测量误差的主要来源包括外界条件、观测者自身条件和 。
20. 水准测量时对某一水准尺进行观测时的基本步骤是粗平、瞄准、______________和读数。
21. 经纬仪用测回法进行水平角观测时，某一方向上盘左读数和盘右读数的关系是 。
22. 等高线的种类有________________、计曲线、间曲线和助曲线四种。
23. 测量误差的来源可归结为三个方面外界条件、______________和仪器误差。
24. 当用视距测量方法进行倾斜距离测量时需要读取上下丝读数和 。
25. 光学经纬仪的安置包括对中和________________两步。
26. 经纬仪测回法测量垂直角时盘左盘右读数的理论关系是 。
27. 水准测量中为了进行测站高程检核，往往在一测站需要测量和计算两个高差，通常采用的两种检核方法是双面尺法和______________。
28. 对某一角度进行了一组观测，则该角的最或是值为 。
29. 比例尺精度是 。
30. 导线计算中角度闭合差的分配原则是_________________________。

窗体顶端
窗体顶端

工程测量A第3次作业

二、主观题(共19道小题)
12. 高程测量的主要方法有哪几种？一般的说，何种测量方法的精度最高？
答：1.高程测量的主要方法有：水准测量和三角高程测量
2.水准测量的精度较高，所以是高程测量的最主要的方法。
13. 什么叫水准管轴？什么叫视准轴？水准管轴与视准轴有什么关系？当气泡居中时，水准管轴在什么位置上？
答：1.水准管面上刻有间隔为2mm的分划线分划的中点称为水准管的零点过零点与管内壁在纵向相切的直线称水准管轴 2.水准仪上十字丝交点和物镜光心的连线称为视准轴 3.当气泡中心点与零点重合时称气泡居中此时水准管轴与视准轴平行 4.当气泡居中时水准管轴位于水平位置。
14. A、B两点相距60米，水准仪置于等间距处时，得A点尺读数a=1.33米，B点尺读数b=0.806米，将仪器移至AB的延长线C点时，得A点的尺读数1.944米，B尺读数1.438米，已知BC＝30米，试问该仪器的i角为多少？若在C点校正其i角，问A点尺的正确读数应为多少？
答：1.水准管面上刻有间隔为2mm的分划线分划的中点称为水准管的零点过零点与管内壁在纵向相切的直线称水准管轴 2.水准仪上十字丝交点和物镜光心的连线称为视准轴 3.当气泡中心点与零点重合时称气泡居中此时水准管轴与视准轴平行 4.当气泡居中时水准管轴位于水平位置。
15. 视距测量中，对一个碎部点进行观测的步骤。
答：旋转照准部照准待测碎部点上的标尺先读出水平度盘读数然后读出上、中、下三丝读数最后读竖直度盘读数并记录以上观测数据值。最后用视距测量计算公式计算。

16. 完成下列地形测绘手薄
已知仪器高i=1.550,测站高程H=158.796m

17. 根据图中控制点A、B的坐标和待设点P的设计坐标，求将经纬仪安置于A点用极坐标法测设P点的放样数据，并标注于图上。

答：

18. 两点之间的高程之差称为 。
19. 水准路线按布设形式可以分为闭合水准路线、 和水准支线。
20. 测量工作的基本原则是______________和步步有检核。
21. 绝对高程是地面点到 的铅垂距离。
22. 经纬仪十字丝板上的上丝和下丝主要是在测量 时使用。
23. 等高线的种类有________________、计曲线、间曲线和助曲线四种。
24. 地面点的位置通常用平面坐标和 表示。
25. 水准测量中常用的两种检核方法是 和变更仪器高法。
26. 地形图符号一般分为比例符号、__________________和不依比例符号。
27. 地图比例尺常用的两种表示方法__________________和图示比例尺。
28. 地面点的位置通常用___________________和高程表示。
29. 测量误差按其对测量结果的影响性质，可分为系统误差和_____________。
30. 水准路线的布设形式主要包括闭合水准路线、 和水准支线。

窗体顶端

工程测量A第4次作业

三、主观题(共5道小题)

8. 水准测量中，为什么一般要求前后视距尽量相等？
答：因为保持前后视距相等可以消除仪器 角的影响并尽可能地消减地球曲率和大气折光的影响
9. 闭合水准路线高差观测如图，已知A点高程HA = 41.20m，观测数据如图所示（环内单位为m的为两点高差，环外单位为km为两点距离），计算B、C、D、E点的高程。

答：1.计算高差闭合差fh = ∑h = -0.024m = -24 mm
2. 分配闭合差计算改正数 ∑L = 12km
v1 = - (L1/∑L) * fh = 2mm
v2 = - (L2/∑L) * fh = 6mm
v3 =- (L3/∑L) * fh = 4 mm
v4 =- (L4/∑L) * fh = 7mm
14 v5 =- (L5/∑L) * fh = 5mm
3.计算改正后的高差的高程
HB = HA+ h1 + v1 = 39.784m
HC = HB + h2 + v2 = 37.338m
HD = HC + h3 + v3 = 39.399m
HE= HD + h4 + v4 = 40.184m

10. 如右图所示，已知AB边的方位角为130°20′，BC边的长度为82m，∠ABC = 120°10′，XB=460m, YB=320m，计算分别计算BC边的方位角和C点的坐标。

答：BC边的方位角为αBC = 130°20′+180° + 120°10′= 70°30′
XC = XB + DBC * cosαBC = 487.4m
YC = YB + DBC * sinαBC = 397.3m

11. 如图，已知地面水准点A的高程为HA=40.000m。若在基坑内B点测设HB=30.000m，测设时，a=1.415m，b=11.365m，a1=1.205m。当b1为多少时，基坑内B点获得设计高程？（钢尺悬挂在支架上，零点在下）

答：ab视线高程为40+1.415=41.415m
a1b高差为11.365-1.205=10.160m
a1b1视线高程为 41.415-10.160=31.255m
b1=31.255-HB=1.255m

12. 如下图的支导线中，已知A、B两已知点坐标分别为：XA=200.000m,YA=200.000m,XB=350.000m,YB=378.234m,观测边长S=156.726m,观测角β=120°12ˊ30"。试计算P点的坐标。

答：
