联想上网本S100拆卸图文教程.ppt

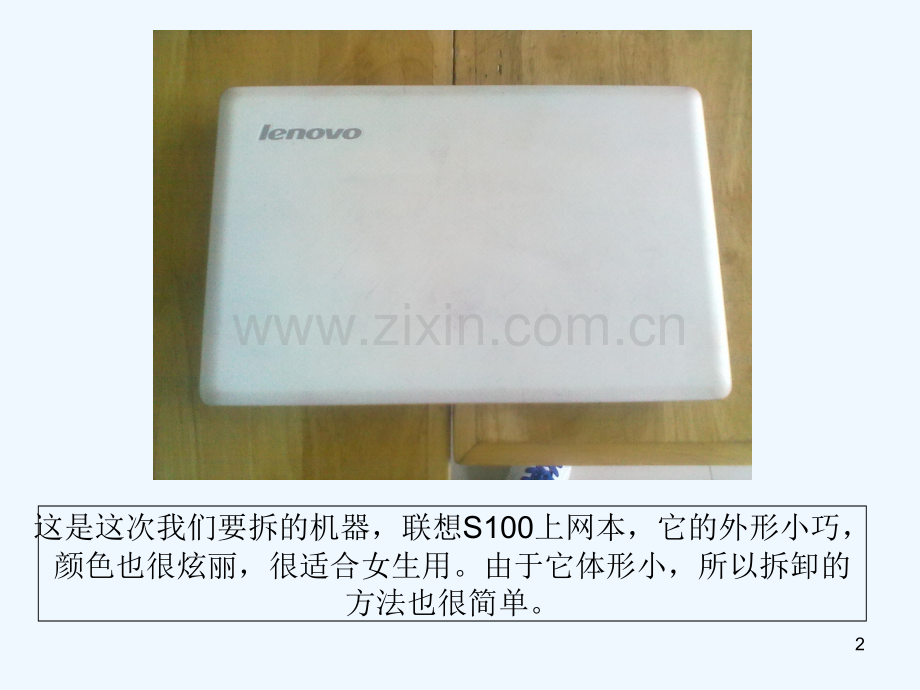

这次拆卸我们要准备的是一套螺丝套装，市面上也不贵，20多块钱左右。1这是这次我们要拆的机器，联想S100上网本，它的外形小巧，颜色也很炫丽，很适合女生用。由于它体形小，所以拆卸的方法也很简单。2来看看它的正面，外观整洁，10.1寸屏幕虽然不大，但是足够应付一般的上网需求。3看它的背面，只有6颗螺丝，可以看出来厂家的设计多么简单。4先打开扣子，把电池拆下来，拆机的首要步骤一定是拆电池。5螺丝拆下后电池槽也有2颗螺丝，它的整部机的外壳就这么多螺丝。6大家应该也有点累了，稍作休息大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流7把背面的螺丝都卸了之后，就可以拆键盘了，注意他的键盘背面的排线。8键盘拆下后，上面有几个螺丝，拧下来之后，这里有一个小排线，如果紧的话用镊子小心的拔出。9把螺丝和排线都拆了之后，就可以把后挡板拆下来了，看如此简单的拆卸方法。10有经验的朋友一定知道这内存的拆法了。11这是硬盘和无线模块，上面的两颗纽扣螺丝拔掉就可以了。12硬盘有2颗螺丝固定住，拆下来就可以把硬盘向后拉，硬盘就出来了。13日立的小硬盘。14这里有各种小的线，需要依靠镊子轻轻拔出来。15这里还有，需要注意到。16各种小线。17完整图也就基本这样。18
