成都别墅小区岩土工程勘察报告膨胀土.docx

上传人:胜**** 文档编号:1686242 上传时间:2024-05-07 格式:DOCX 页数:9 大小:1.43MB
下载 相关 举报
成都别墅小区岩土工程勘察报告膨胀土.docx_第1页
第1页 / 共9页

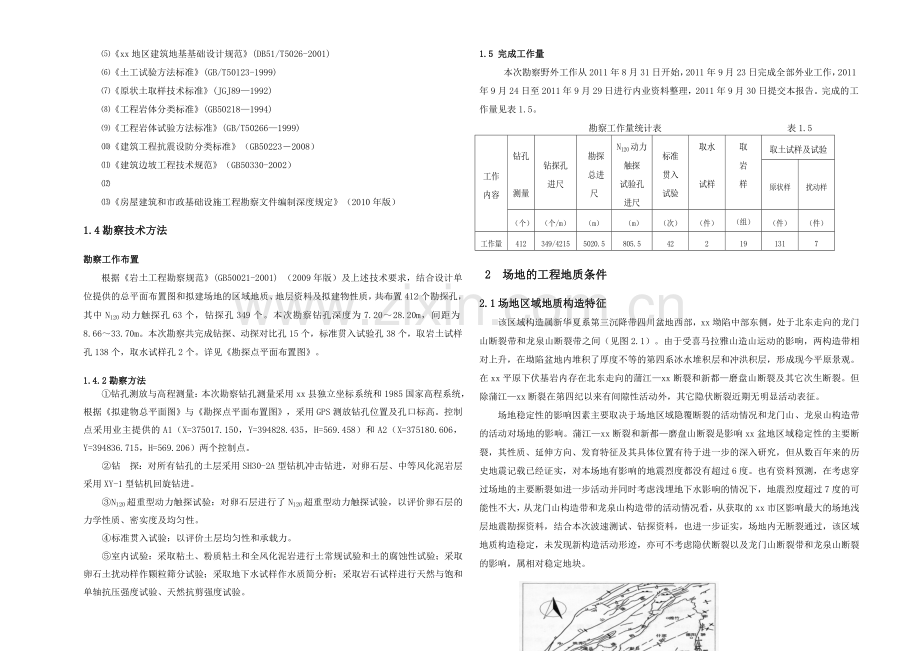

成都别墅小区岩土工程勘察报告膨胀土.docx_第2页
第2页 / 共9页
成都别墅小区岩土工程勘察报告膨胀土.docx_第3页
第3页 / 共9页
成都别墅小区岩土工程勘察报告膨胀土.docx_第4页
第4页 / 共9页
成都别墅小区岩土工程勘察报告膨胀土.docx_第5页
第5页 / 共9页
点击查看更多>>
资源描述

1、目 录1 工程概况21.1 建筑物性质21.2勘察技术要求21.3勘察技术标准21.4勘察技术方法21.4.1勘察工作布置21.4.2勘察方法21.5 完成工作量32场地的工程地质条件32.1场地区域地质构造特征32.2场地地形地貌32.3气象概况42.4 场地地层构成及特征42.5场地水文地质条件42.5.1地下水42.5.2 地下水的腐蚀性评价52.5.3 场地土的腐蚀性评价53 岩土的测试成果63.1室内土工试验63.1.1土层的常规试验63.1.2粘土的胀缩试验63.1.3卵石颗粒分析试验63.1.4岩石试验63.2原位测试73.2.1 标准贯入试验73.2.2 N120超重型动力触探

2、试验74 岩土工程分析评价74.1建筑场地的稳定性评价74.2 场地地震效应分析与评价74.3 岩土层的工程特性指标84.4 粘土胀缩性评价84.4.1地基土的膨胀潜势84.4.2地基土的胀缩等级94.5地基土的适宜性评价94.6 地基基础方案的分析评价94.6.1 天然地基94.6.2 桩基础105 与基础施工有关的岩土工程问题105.1边坡、基坑开挖支护建议105.2地下水问题116 结论及建议11岩土工程详细勘察报告1 工程概况1.1 建筑物性质受xxxx有限公司的委托,我公司对其拟建的“xxxxB地块”场地进行岩土工程详细勘察工作。拟建的“xxxxB地块”位于xx市xx县xx镇xxx,

3、地块面积约665m228m,由164栋23层别墅组成,设一层地下车库(深约3.0m),结构形式为框架结构,拟采用独立基础或桩基础,基础埋置深度待定。设计单位是xxxx设计研究院有限公司,未提供拟建物的0.00标高及荷载。该工程重要性等级为二级,场地及地基复杂程度均为二级,岩土工程勘察等级为乙级。1.2勘察技术要求本工程的勘察目的是为拟建物地基基础施工图设计提供岩土工程详细勘察资料。依据现行国家标准、规范、规程的技术要求,结合拟建场地所处的工程地质条件,确定本工程详细勘察阶段岩土工程勘察的技术要求为:收集研究已有资料,查明场地所在地貌单元;判明建筑场地及附近有无影响场地和地基稳定性的不良地质作用

4、和特殊岩土存在。查明场地不良地质作用和特殊岩土的成因、分布、规模、和发展趋势,并对场地的稳定性做出评价;查明场地内的地层时代、成因、地质构造、地层结构和各层岩土的物理力学性质; 查明建筑场地的地下水类型、埋藏条件、渗透性、腐蚀性以及地下水位季节性变化幅度; 判定场地和地基的地震效应,划分建筑场地土类型和场地类别,提供抗震设计有关参数; 对场地地基土作出岩土工程评价,为地基基础的设计提供地基土的承载力特征值、压缩(变形)模量等必要的岩土参数;对地基基础方案进行评价,并对施工中遇到的岩土工程问题提出建议;对拟建物的施工图设计和基础施工提出合理、可行的建议及措施。1.3勘察技术标准 本次勘察遵循的主

5、要技术规范和标准:岩土工程勘察规范(GB50021-2001)(2009年版)建筑地基基础设计规范(GB50007-2002) 建筑抗震设计规范(GB50011-2010) 建筑桩基技术规范(JGJ94-2008)xx地区建筑地基基础设计规范(DB51/T5026-2001)土工试验方法标准(GB/T50123-1999)原状土取样技术标准(JGJ891992)工程岩体分类标准(GB502181994)工程岩体试验方法标准(GB/T502661999)建筑工程抗震设防分类标准(GB502232008)建筑边坡工程技术规范(GB50330-2002)房屋建筑和市政基础设施工程勘察文件编制深度规定

6、(2010年版)1.4勘察技术方法勘察工作布置根据岩土工程勘察规范(GB50021-2001) (2009年版)及上述技术要求,结合设计单位提供的总平面布置图和拟建场地的区域地质、地层资料及拟建物性质,共布置412个勘探孔,其中N120动力触探孔63个,钻探孔349个。本次勘察钻孔深度为7.2028.20m,间距为8.6633.70m。本次勘察共完成钻探、动探对比孔15个,标准贯入试验孔38个,取岩土试样孔138个,取水试样孔2个。详见勘探点平面布置图。1.4.2勘察方法钻孔测放与高程测量:本次勘察钻孔测量采用xx县独立坐标系统和1985国家高程系统,根据拟建物总平面图与勘探点平面布置图,采用

7、GPS测放钻孔位置及孔口标高。控制点采用业主提供的A1(X=375017.150,Y=394828.435,H=569.458)和A2(X=375180.606,Y=394836.715,H=569.206)两个控制点。钻探:对所有钻孔的土层采用SH30-2A型钻机冲击钻进,对卵石层、中等风化泥岩层采用XY-1型钻机回旋钻进。N120超重型动力触探试验:对卵石层进行了N120超重型动力触探试验,以评价卵石层的力学性质、密实度及均匀性。标准贯入试验:以评价土层均匀性和承载力。室内试验:采取粘土、粉质粘土和全风化泥岩进行土常规试验和土的腐蚀性试验;采取卵石土扰动样作颗粒筛分试验;采取地下水试样作水

8、质简分析;采取岩石试样进行天然与饱和单轴抗压强度试验、天然抗剪强度试验。1.5 完成工作量本次勘察野外工作从2011年8月31日开始,2011年9月23日完成全部外业工作,2011年9月24日至2011年9月29日进行内业资料整理,2011年9月30日提交本报告。完成的工作量见表1.5。勘察工作量统计表 表1.5工作内容钻孔测量钻探孔进尺勘探总进尺N120动力触探试验孔进尺标准贯入试验取水试样取岩样取土试样及试验原状样扰动样(个)(个/m)(m)(m)(次)(件)(组)(件)(件)工作量412349/42155020.5805.5422191317 2场地的工程地质条件2.1场地区域地质构造特

9、征该区域构造属新华夏系第三沉降带四川盆地西部,xx坳陷中部东侧,处于北东走向的龙门山断裂带和龙泉山断裂带之间(见图2.1)。由于受喜马拉雅山造山运动的影响,两构造带相对上升,在坳陷盆地内堆积了厚度不等的第四系冰水堆积层和冲洪积层,形成现今平原景观。在xx平原下伏基岩内存在北东走向的蒲江xx断裂和新都磨盘山断裂及其它次生断裂。但除蒲江xx断裂在第四纪以来有间隙性活动外,其它隐伏断裂近期无明显活动表征。场地稳定性的影响因素主要取决于场地区域隐覆断裂的活动情况和龙门山、龙泉山构造带的活动对场地的影响。蒲江xx断裂和新都磨盘山断裂是影响xx盆地区域稳定性的主要断裂,其性质、延伸方向、发育特征及其具体位

10、置有待于进一步的深入研究,但从数百年来的历史地震记载已经证实,对本场地有影响的地震烈度都没有超过6度。也有资料预测,在考虑穿过场地的主要断裂如进一步活动并同时考虑浅埋地下水影响的情况下,地震烈度超过7度的可能性不大,从龙门山构造带和龙泉山构造带的活动情况看,从获取的xx市区影响最大的场地浅层地震勘探资料,结合本次波速测试、钻探资料,也进一步证实,场地内无断裂通过,该区域地质构造稳定,未发现新构造活动形迹,亦可不考虑隐伏断裂以及龙门山断裂带和龙泉山断裂的影响,属相对稳定地块。图2.1 xx平原位置及构造略图2.2场地地形地貌拟建场地位于xx县xx镇牧马山,地形起伏大,钻孔孔口标高为518.105

11、60.78m,高差42.68m。地貌单元属岷江水系级阶地,场地内植物生长茂盛,地势北高南低,坡度约为15,目前场地处于稳定状态。2.3气象概况拟建场地属四川盆地亚热带湿润季风气候区,气候温和,雨量充沛,四季分明,无霜期长,光照较同纬度地区偏少。形成春季回暖早,夏无酷暑,秋多绵雨,冬无严寒的气候特征。气温:多年年平均气温15.6平均降水量1015mm/年,最高可达1382.5mm/年(1961年),距拟建场地较近的关口,其平均降水量为1070.3mm/年,降雨多集中在69月,约占全年降雨量的76%。蒸发量:平原年平均蒸发量为994.41mm/年,最高可达1151mm/年、最低为959.5mm/年

12、,彭州多年平均蒸发量为875.1mm/年。2.4 场地地层构成及特征该场地从上到下主要地层由第四系全新统人工填土层(Q4ml)、第四系全新统耕土层(Q4pd)、第四系中更新统冰水堆积(Q2fgl)粘土、粉质粘土、卵石土和白垩系上统灌口组泥岩(K2g)组成:(1)素填土(Q4ml):灰褐色、紫红色,稍湿、松散稍密。主要由紫红色泥岩弃土组成,该层主要分布在场地的东南侧,该区域被挖方后,由临近牧山丽景项目平场的土石方堆填而成,堆填时间小于1年,该层分布的建筑物主要为147栋、157164栋,层厚0.514.3m。(2)耕土(Q4pd):黄褐色、稍湿,主要由粘性土组成,含大量植物根系及少量角砾,该层在

13、场地内普遍存在,层厚0.31.8m。(3)粘土(Q2fgl):棕黄色、褐黄色,局部为紫红色,夹灰白色斑纹,以粘粒为主,粘性强,含少量铁、锰质结核,切面光滑,稍有光泽,干强度高,韧性高,发育闭合裂隙,裂隙被少量灰白色高岭土充填,裂隙间可见光滑镜面。该层在场地内均有分布,层厚0.49.5m。根据其状态的不同,将该层分为硬塑粘土(3-1)和可塑粘土(3-2)2个亚层,该层底部含少量漂石和卵石。(4)粉质粘土(Q2fgl):褐黄色、灰黄色,含少量铁锰质氧化物,稍有光泽,干强度中等,韧性中等,切面稍光滑,粉质粘土内含约占10%20%的卵石和圆砾,局部含漂石。该层在场地内均有分布,层厚0.56.9m。根据

14、其状态的不同,将该层分为硬塑粉质粘土(4-1)、可塑粉质粘土(4-2)和软塑粉质粘土(4-3)3个亚层。其中软塑粉质粘土(4-3)分布在场地东南侧的365#和375#钻孔位置。(5)卵石土(Q2fgl):褐黄色灰黄色,稍湿湿,卵石成分以火成岩为主,卵石呈亚圆形、圆形,卵石多呈中风化,少量呈强风化,充填物为粘性土。卵石土主要分布在场地北侧的141栋及6265栋,层顶埋深4.0014.90m。按超重型N120动力触探锤击数将其分为:(5-1)松散卵石:褐黄色灰黄色,稍湿湿,卵石成分以火成岩为主,卵石呈亚圆形、圆形,卵石多呈中风化,少量呈强风化,充填物为粘性土。卵石含量约50%,偶含漂石, N120

15、修正击数小于4击,层厚0.702.00m。(5-2)稍密卵石: 褐黄色灰黄色,稍湿湿,卵石粒径一般36cm,个别约7cm,呈亚圆形,卵石含量50%55%,漂石含量约占5%,充填物为粘性土。N120修正击数一般为47击,层厚0.507.30m。(5-3)中密卵石: 褐黄色灰黄色,稍湿湿,卵石粒径一般48cm,个别大于20cm,呈亚圆形,卵石含量45%55%,漂石含量约占15%,充填物为粘性土。N120修正击数一般为710击,层厚0.604.80m。(5-4)密实卵石: 褐黄色灰黄色,稍湿湿,卵石粒径一般48cm,个别大于20cm,呈亚圆形,卵石含量大于50%,漂石含量约占20%,充填物为粘性土。

16、N120修正击数大于10击,层厚0.503.80m。(6-1)全风化泥岩:紫红色,岩体结构已全部破坏,全风化呈土状,硬塑。残存有少量12cm的碎岩块,用手易捏碎,0.610.9m。(6-2)强风化泥岩:0.506.60m(6-3)中等风化泥岩:场地地层分布详见工程地质剖面图、钻孔柱状图。2.5场地水文地质条件2.5.1地下水根据xx区域水文地质资料及地下水的赋存条件,场地地下水主要有两种类型:补给,水量不稳定,仅在场地内343#、349#、350#、352#、360#钻孔出现,水位埋深约3.05.0m。基岩裂隙水一般埋藏在块状强风化泥岩及中等风化泥岩节理裂隙内,主要受邻区地下水侧向补给,各地段

17、富水性不一,无统一的自由水面。水量主要受裂隙发育程度、连通性及隙面充填特征等因素的控制。本次勘察期间为丰水期,仅在部分钻孔内测得地下水位,场地内基岩裂隙水水位埋深为2.905.30m。2.5.2 地下水的腐蚀性评价本次勘察在钻孔361#和405#内采取地下水进行水的腐蚀性评价,按岩土工程勘察规范(GB500212001)(2009年版)的规定,取场地环境类型为类进行水的腐蚀性评价结果列于表2.5.2。地下水的腐蚀性判定表 表2.5.2按环境类型( )对混凝土结构的腐蚀性评价腐 蚀介 质SO42-(mg/L)Mg2+(mg/L)NH4+(mg/L)OH-(mg/L)总矿化度(mg/L)孔号361

18、27.233002.4120001.515000.004300088.02000040565.608.432.120.00145.2腐蚀性微微微微微结论:该地下水按环境类型对混凝土结构具微腐蚀性。按地层渗透性(B)对混凝土结构的腐蚀性评价项 目pH值侵蚀性CO2(mg/L)HCO3-(mmol/L)孔号3616.95.00.0030/4056.80.00/腐蚀性结论:该地下水按地层渗透性对混凝土结构具微腐蚀性。对钢筋混凝土结构中钢筋的腐蚀性评价项 目水中的Cl-含量(mg/L)长期浸水干湿交替孔号361/1.68100405/6.74100腐蚀性/微结论:该地下水对钢筋混凝土结构中钢筋具微腐蚀

19、性。根据表2.5.2可知,场地地下水对混凝土结构和混凝土结构中的钢筋具有微腐蚀性。2.5.3 场地土的腐蚀性评价本次勘察在钻孔207#、271#和136#内采取场地土进行土的腐蚀性评价,按岩土工程勘察规范(GB500212001)(2009年版)的规定,取场地环境类型为类进行土的腐蚀性评价结果列于表2.5.3。土的腐蚀性评价表 表2.5.3 按环境类型(类)对混凝土结构的腐蚀性评价腐 蚀介 质SO42-(mg/kg)Mg2+(mg/kg)OH-(mg/kg)孔号20726.244503.0830000.006450027115.776.270.0013622.196.060.00腐蚀性微微微结

20、论:场地土按环境类型对混凝土结构具微腐蚀性。按地层渗透性(B类)对混凝土结构的腐蚀性评价项 目pH值孔号2077.65.02717.81367.7腐蚀性微结论:场地土按地层渗透性对混凝土结构具微腐蚀性。对钢筋混凝土结构中钢筋的腐蚀性评价对钢结构的腐蚀性评价项 目土中的Cl-含量(mg/kg)pH值孔号2078.622507.65.52718.792507.85.51368.562507.75.5腐蚀性微微结论:场地土对钢筋混凝土结构中钢筋及对钢结构均具微腐蚀性。根据表2.5.3可知,场地土对混凝土结构和混凝土结构中的钢筋具有微腐蚀性,仅以pH值判定场地土对钢结构具微腐蚀。3 岩土的测试成果3.

21、1室内土工试验 3.1.1土层的常规试验本次勘察采取粘土原状试样42件、粉质粘土原状样38件、全风化泥岩样51件,进行土的物理力学性质试验,岩土水测试报告附后,土的物理力学性质统计成果见表3.1.1。土的物理力学性质指标统计表 表3.1.1岩土名称及编号统计项目含水比硬塑粘土(3-1)35353535353535353535353525.92.060.81640.522.019.30.2417.840.2012124.540.6418.91.920.60830.217.612.60.018.950.104616.980.5222.32.020.67238.220.118.10.1212.440

22、.149022.070.581.430.040.041.660.931.090.062.300.0314.91.350.030.060.020.070.040.050.060.550.180.190.170.060.051.000.990.858921.940.49可塑粘土(3-2)7777777777731.02.010.93343.023.519.50.4712.500.289220.6924.81.870.72538.220.017.60.266.600.155117.5427.91.940.81939.721.218.50.369.220.217019.102.330.060.091.

23、731.210.670.082.110.0514.971.040.080.030.110.040.060.040.210.230.220.220.050.990.996918.99硬 塑粉 质粘土(4-1)22222222222226.12.000.77236.824.515.90.1514.640.166821.370.6123.31.900.72136.820.912.30.1310.890.126620.430.5224.71.950.74636.822.714.10.1412.760.146720.900.55可塑粉质粘土(4-2)363636363636363636363632.52

24、.041.10236.521.916.50.748.920.468319.5722.31.710.64931.017.610.50.234.270.192312.5526.41.910.80933.519.913.60.476.590.284716.722.640.070.101.310.981.300.151.050.0615.91.490.100.030.120.040.050.100.320.160.220.340.090.990.994716.55全风化泥岩(6-1)5151515151515135.22.111.05016.190.479323.2120.31.770.5634.19

25、0.111214.4326.11.960.7589.620.206219.863.520.060.102.880.0716.532.130.130.030.130.300.370.260.110.990.996219.64注:表中C、值为快剪指标。3.1.2粘土的胀缩试验胀缩试验统计表 表3.1.2地 层编 号土 层名 称统计项目50kPa下的膨胀率(%)膨胀力Pe(kPa)自由膨胀率ep(%)收缩系数s(3)粘土88881.2097.5550.410.5158.6470.360.9180.72520.380.2413.662.830.010.270.170.050.040.490.991.0

26、00.830.4480.21510.32由土工试验结果可知:场地分布的粘土、粉质粘土和全风化泥岩均为中压缩性土;场地内粘土自由膨胀率ep为47%55%,具有弱膨胀潜势。3.1.3卵石颗粒分析试验本次勘察,采取卵石土扰动试样7件,进行土的颗粒分析试验,岩土水测试报告附后。3.1.4岩石试验本次勘察共取19组岩样进行室内岩石试验,其试验结果统计见表3.1.4。 岩石天然与饱和单轴抗压强度、天然抗剪强度试验统计表 表3.1.4岩石名称 统计指标项目天然密度dg/cm3单轴抗压强度(天然)frc(MPa)单轴抗压强度(饱和)fr(MPa)抗剪强度(天然)C(MPa)()强风化泥岩(6-2)542.05

27、1.201.960.742.000.99中等风化泥岩(6-3)1486442.448.185.231.5143.72.223.332.920.9041.82.344.714.131.1342.90.081.630.870.030.350.210.870.914.103.76 指标值土层名称nmax(击)min(击)m(击)f(击)sk(击)松散卵石(5-1)44.02.63.0稍密卵石(5-2)457.04.45.91.480.250.935.5中密卵石(5-3)5010.07.910.24.390.430.929.2密实卵石(5-4)141013.31.860.140.9312.43.2原位

28、测试3.2.1 标准贯入试验根据本次勘察对粘土、粉质粘土和全风化泥岩层进行42次标准贯入试验,其标准贯入试验成果统计见表3.2.1。 标准贯入试验成果统计表 表3.2.1 指标值土层名称nmax(击)min(击)m(击)f(击)sk(击)粘 土(3-1)1319.014.417.01.990.120.9416.0粉质粘土(4-2)1813.19.411.21.430.130.9510.6全风化泥岩(6-1)1121.016.018.02.230.120.9417.03.2.2 N120超重型动力触探试验本次勘察采用N120动力触探试验对卵石土层进行原位测试,各层的N120动力触探试验指标统计值

29、见表3.2.2。 N120超重型动力触探测试成果统计表 表3.2.2表3.1.13.2.2中,4 岩土工程分析评价4.1建筑场地的稳定性评价根据区域地质资料,地层结构稳定连续,无断裂构造、滑坡等不良地质作用及不利于建筑的地下埋藏物,场地相对稳定,适宜建筑。4.2 场地地震效应分析与评价(1)根据建筑抗震设计规范(GB50011-2010):xx市xx县xx镇抗震设防烈度为7度,设计地震分组为第三组,设计基本地震加速度值为0.10g,设计特征周期为0.45s。(2)根据建筑抗震设计规范(GB50011-2010)中表4.1.3及该场地内的岩土特性可知,场地内粘土、粉质粘土、全风化泥岩为中软土;松

30、散卵石、稍密卵石、中密卵石、密实卵石及强风化泥岩为中硬土,中风化泥岩为软质岩石。由于本场地地质条件较单一,且建筑物为23层的别墅,根据同一地貌单元相同地层的剪切波速值,本场地各地层的剪切波速建议值按照表4.2采用。场地覆盖层厚度5m,选取场地内的56#和344#钻孔分别估算场地覆盖层范围内等效剪切波速分别约为328m/s和244m/s,建筑场地类别为类场地,为抗震一般地段。 根据建筑工程抗震设防分类标准(GB502232008),本工程抗震设防应不低于标准设防类,简称丙类。各地层剪切波速建议值表 表4.2土层名称剪切波速(m/s)素填土(1)129耕土(2)105硬塑粘土(3-1)232可塑粘

31、土(3-2)218硬塑粉质粘土(4-1)222可塑粉质粘土(4-2)209软塑粉质粘土(4-3)135松散卵石(5-1)312稍密卵石(5-2)376中密卵石(5-3)449密实卵石(5-4)483全风化泥岩(6-1)240强风化泥岩(6-2)470中等风化泥岩(6-3)6204.3 岩土层的工程特性指标综合场地各层土的室内土工试验成果和原位测试成果,结合xx地区已有工程经验,各岩土层的工程特征指标建议值见表4.3。岩土层的工程特性指标建议值 表4.3土 层名 称重 度(kN/m3)压缩模量Es(MPa)变形模量Eo(Mpa)粘聚力C(kPa)内摩擦角()地基土水平抗力系数的比例系数m(MN/

32、m4)承载力特征值fak(kPa)素填土(1)18.0/810.06/耕土(2)18.0/1212.05/硬塑粘土(3-1)20.012.0/4019.050220可塑粘土(3-2)19.59.0/3018.040180硬塑粉质粘土(4-1)20.010.5/3020.040200可塑粉质粘土(4-2)19.56.5/2516.025160软塑粉质粘土(4-3)18.53.0/1515.010110松散卵石(5-1)20.520.015.0525.065200稍密卵石(5-2)21.025.020.01030.085300中密卵石(5-3)22.035.030.01535.0135500密实卵

33、石(5-4)23.045.038.02040.0180700全风化泥岩(6-1)20.012.0/3019.5220强风化泥岩(6-2)20.525.020.0350中等风化泥岩(6-3)22.08004.4 粘土胀缩性评价4.4.1地基土的膨胀潜势50kPa膨胀率epi()si自由膨胀率ef()4.5地基土的适宜性评价根据本次勘察成果资料,场地内的地层由素填土、耕土、粘土、粉质粘土、卵石土和泥岩组成。结合拟建物的特征和可能采用的基础型式,各土层用作基础持力层的适宜性评价如下:(1)场地内分布的素填土、耕土层,其结构松散,承载力低,未经处理,不能作为拟建物的基础持力层。(2)场地内分布的硬塑粘

34、土(3-1)、可塑粘土(3-2)、硬塑粉质粘土(4-1)、可塑粉质粘土(4-2),属中压缩性土。其层位分布较稳定,承载力相对较高,可作为拟建物天然地基的基础持力层。(3)场地内分布的软塑粉质粘土(4-3),属高压缩性土,承载力低,层位分布不稳定,且埋藏深度大。未经处理,不可作为拟建物天然地基的基础持力层。(4)场地内的卵石土层(5)分布较广、厚度较大、承载力较高、变形较小,层位较稳定,适宜作为拟建物天然地基的基础持力层。(5)场地内分布的全风化泥岩(6-1)、强风化泥岩(6-2)层,分布范围广,层位分布较稳定,承载力较高,可作为拟建物天然地基的基础持力层。(6)场地内分布的中等风化泥岩(6-3

35、),厚度较大、承载力高,层位分布稳定,适宜作为拟建物天然地基和桩基础的基础持力层。4.6 地基基础方案的分析评价4.6.1 天然地基根据场地工程地质条件,并结合建物的特点,拟建的1156栋别墅可采用天然地基,基础持力层可选择硬塑粘土(3-1)、可塑粘土(3-2)、硬塑粉质粘土(3-3)、可塑粉质粘土(3-4)、卵石土层(5)和泥岩层(6),基础形式可采用独立基础,对于基底下局部存在的素填土可用素混凝土进行换填处理。拟建的157164栋别墅由于素填土层厚度较大,基础持力层埋置深度大,不宜采用天然地基和换填处理,建议采用桩基础。4.6.2 桩基础 拟建的157164栋别墅若采用桩基础,桩基础类型可

36、采用人工挖孔桩或旋挖灌注桩基础,以中等风化泥岩(6-3)作为桩端持力层。桩基设计参数建议值见表4.6.2。桩基类型岩土名称人工挖孔灌注桩旋挖灌注桩岩石天然单轴抗压强度标准值qsik(kPa)qpk(kPa)qsik(kPa)qpk(kPa)frk(MPa)素填土(1)耕土(2)硬塑粘土(3-1)可塑粘土(3-2)硬塑粉质粘土(4-1)可塑粉质粘土(4-2)软塑粉质粘土(4-3)松散卵石(5-1)稍密卵石(5-2)中密卵石(5-3)密实卵石(5-4)全风化泥岩(6-1)强风化泥岩(6-2)中等风化泥岩(6-3)350025004.1qsik代表极限端阻力标准值qpk代表极限端阻力标准值5 与基础

37、施工有关的岩土工程问题5.1边坡、基坑开挖支护建议根据xx地区建筑地基基础设计规范(DB51T50262001)第11.5.3条确定,本工程基坑安全等级为三级,且为临时性边坡,建议采用放坡开挖,素填土(1)耕土(2)硬塑粘土(3-1)可塑粘土(3-2)硬塑粉质粘土(4-1)可塑粉质粘土(4-2)软塑粉质粘土(4-3)松散卵石(5-1)稍密卵石(5-2)中密卵石(5-3)密实卵石(5-4)全风化泥岩(6-1)强风化泥岩(6-2)中等风化泥岩(6-3)5.2地下水问题场地地下水类型主要由上层滞水和基岩裂隙水组成,水量较小,在基坑或边坡了开挖过程中的局部渗水可采用集水坑明排解决。6 结论及建议(1)

38、拟建场地相对稳定,无不良地质作用,场地内分布有少量的坟墓,但埋藏均很浅,对工程影响小,因此本场地适宜建筑,但应确保后期形成的人工边坡的稳定性。(2)土的工程特性指标建议值按本报告表4.3采用。(3)场地抗震设防烈度为7度,设计基本地震加速度值为0.10g,设计地震分组为第三组,设计特征周期为0.45s。本工程建筑场地类别为类场地,为抗震的一般地段。根据建筑工程抗震设防分类标准(GB502232008),本工程抗震设防应不低于标准设防类,简称丙类。(4)场地地下水对混凝土结构、钢筋混凝土结构中的钢筋具有微腐蚀性,对钢结构具有微腐蚀性。场地土对混凝土结构、钢筋混凝土结构中的钢筋具有微腐蚀性,仅以pH值判定场地土对钢结构具微腐蚀性。(5)建议拟建1156栋别墅采用天然地基,选择硬塑粘土(3

展开阅读全文
