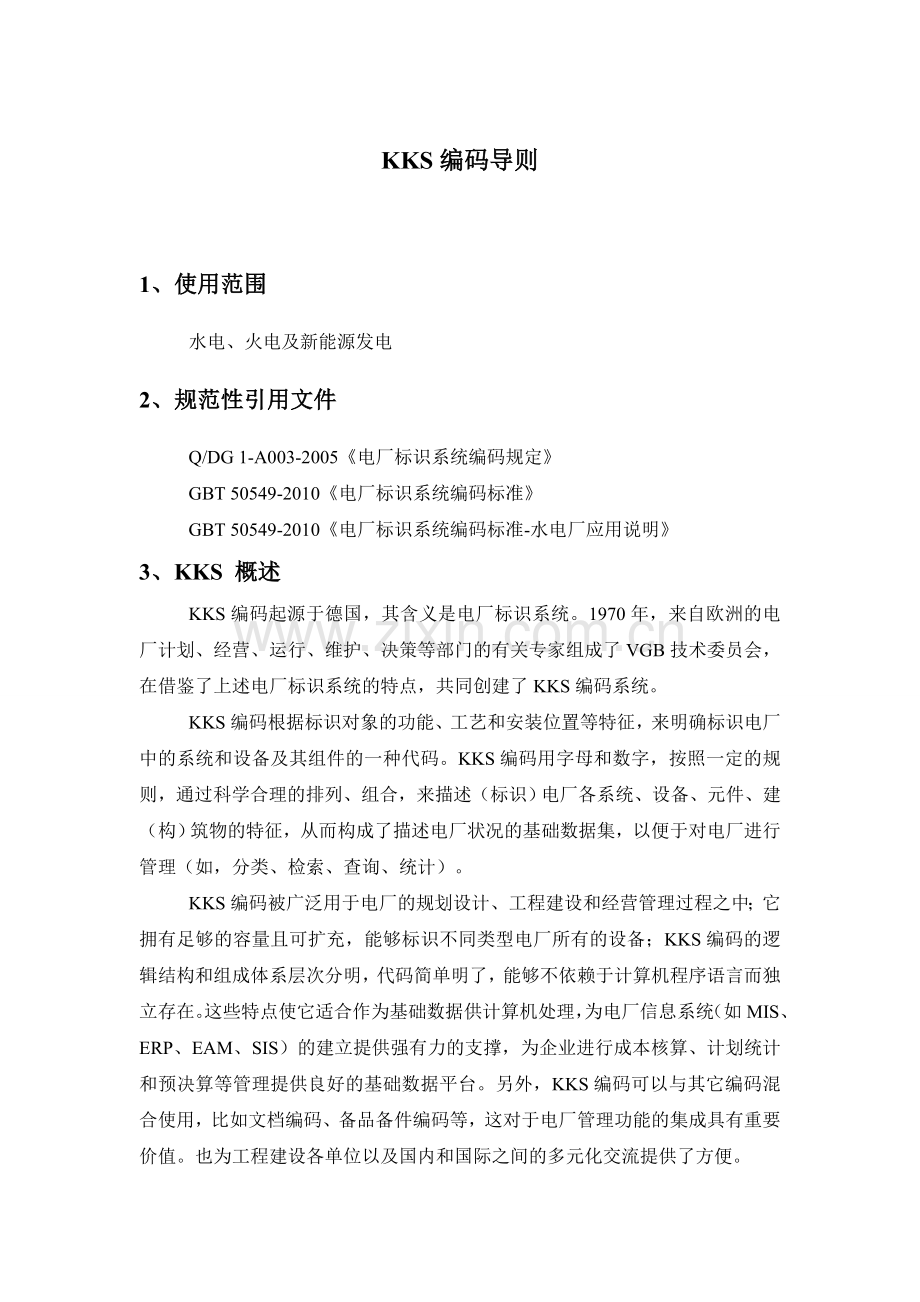

KKS编码导则

1、使用范围
水电、火电及新能源发电
2、规范性引用文件
Q/DG 1-A003-2005《电厂标识系统编码规定》
GBT 50549-2010《电厂标识系统编码标准》
GBT 50549-2010《电厂标识系统编码标准-水电厂应用说明》
3、KKS 概述
KKS编码起源于德国，其含义是电厂标识系统。1970年，来自欧洲的电厂计划、经营、运行、维护、决策等部门的有关专家组成了VGB技术委员会，在借鉴了上述电厂标识系统的特点，共同创建了KKS编码系统。
KKS编码根据标识对象的功能、工艺和安装位置等特征，来明确标识电厂中的系统和设备及其组件的一种代码。KKS编码用字母和数字，按照一定的规则，通过科学合理的排列、组合，来描述（标识）电厂各系统、设备、元件、建（构）筑物的特征，从而构成了描述电厂状况的基础数据集，以便于对电厂进行管理（如，分类、检索、查询、统计）。
KKS编码被广泛用于电厂的规划设计、工程建设和经营管理过程之中；它拥有足够的容量且可扩充，能够标识不同类型电厂所有的设备；KKS编码的逻辑结构和组成体系层次分明，代码简单明了，能够不依赖于计算机程序语言而独立存在。这些特点使它适合作为基础数据供计算机处理，为电厂信息系统（如MIS、ERP、EAM、SIS）的建立提供强有力的支撑，为企业进行成本核算、计划统计和预决算等管理提供良好的基础数据平台。另外，KKS编码可以与其它编码混合使用，比如文档编码、备品备件编码等，这对于电厂管理功能的集成具有重要价值。也为工程建设各单位以及国内和国际之间的多元化交流提供了方便。

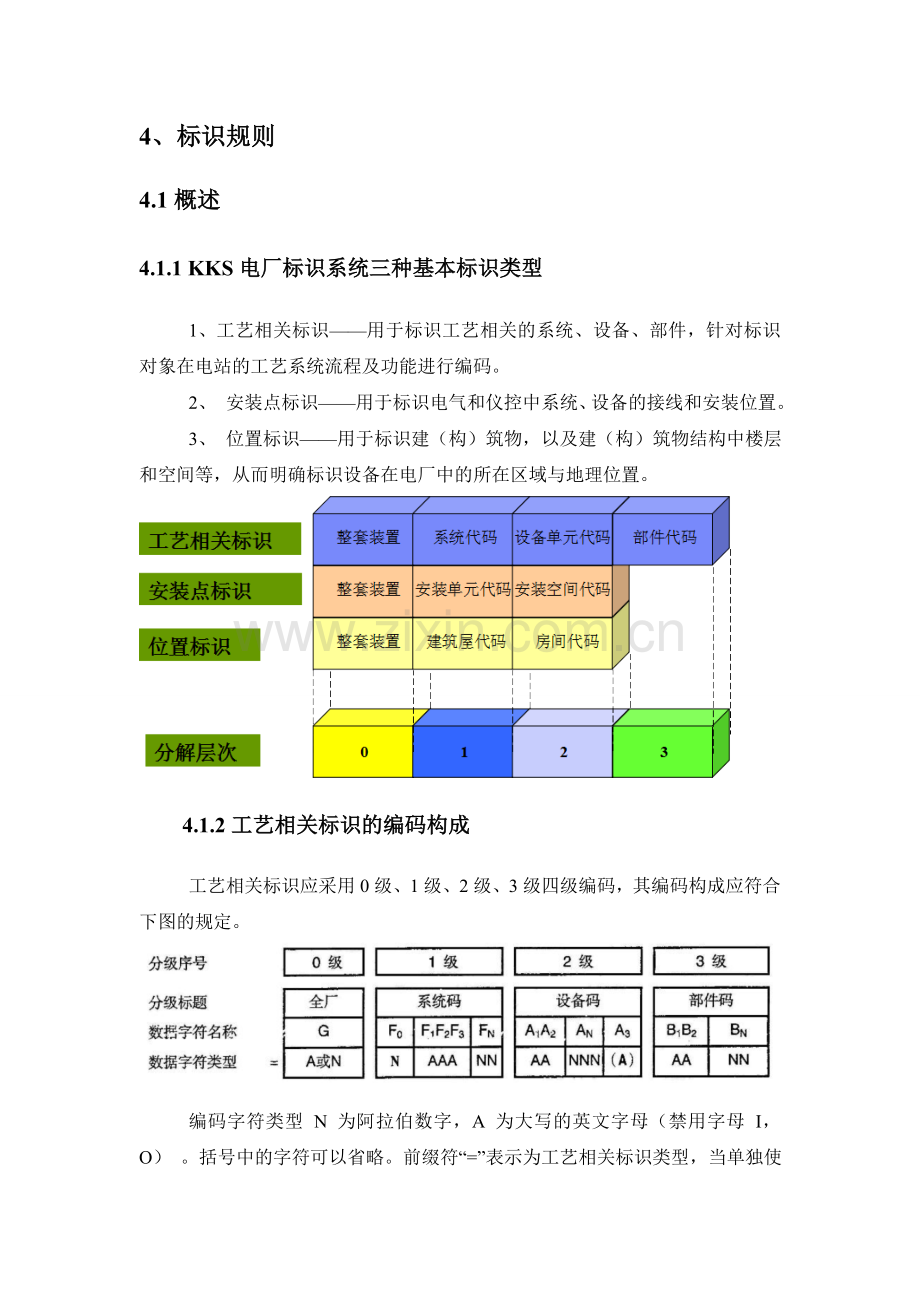

4、标识规则
4.1概述
4.1.1 KKS电厂标识系统三种基本标识类型
1、 工艺相关标识——用于标识工艺相关的系统、设备、部件，针对标识对象在电站的工艺系统流程及功能进行编码。
2、 安装点标识——用于标识电气和仪控中系统、设备的接线和安装位置。
3、 位置标识——用于标识建（构）筑物，以及建（构）筑物结构中楼层和空间等，从而明确标识设备在电厂中的所在区域与地理位置。

4.1.2工艺相关标识的编码构成
工艺相关标识应采用0级、1级、2级、3级四级编码，其编码构成应符合下图的规定。

编码字符类型 N 为阿拉伯数字，A 为大写的英文字母（禁用字母 I，O） 。括号中的字符可以省略。前缀符“=”表示为工艺相关标识类型，当单独使用或标识明确时，前缀符“=”可以省略。
4.1.3安装点标识的编码构成
安装点标识应采用0级、1级、2级三级编码，其编码构成应符合下图的规定。

编码字符类型 N 为阿拉伯数字，A 为大写的英文字母（禁用字母 I，O） 。括号中的字符可以省略。前缀符“+”表示为非工艺相关标识，当标识明确时前缀符可省略。分隔符“.”为英文字符中句点符号，在任何情况下不得省略。
4.1.4位置标识的编码构成
位置标识应采用0级、1级、2级三级编码，其编码构成应符合下图的规定。

编码字符类型 N 为阿拉伯数字，A 为大写的英文字母（禁用字母 I，O） 。前缀符“+”表示为非工艺相关标识，当标识明确时前缀符可省略。
4.1.5全厂码
全厂码（0 级码）用于标识电厂机组和公用的系统、设备或建（构）筑物。根据重庆梅溪河流域水电开发有限公司现场实际情况，约定1～9和A～G标识1～9号和10～16号机组单元系统、建（构）筑物、安装项；J～R（O除外）标识两台机组公用单元系统、建（构）筑物、安装项；S、T、U、V标识三台或三台以上机组公用单元系统、建（构）筑物、安装项；Y标识全厂公用。
4.2工艺相关标识

4.2.1系统码
4.2.1.1系统码前缀

系统前缀号 F0 为 0 级码 G 标识范围（全站、某期或某主变压器）内相似系统（由 F1F2F3定义）的编号。由一位阿拉伯数字构成，可以是 0、1、2、3……9。F0 在任何情况下都不可省略。
当在G标识范围内，该系统唯一时F0=0；当在G标识范围内，该系统有多个时（如同一主变压器下有多个集电线路的情况，没有主变压器的单期电站有多个集电线路的情况等），分别用1、2、……进行编号。建(构)筑物标识时F0不使用此取值原则。
4.2.1.2系统分类

F1的编码字符和标识范围见下表，F2和 F3 是对 F1 标识范围的进一步细分。
F1
系统标识范围
涉及的专业
A
电网与配电系统
电气专业
B
电力输出与厂用电
电气专业
C
仪表与控制装置
电气专业
G
供水及水处理
水力机械专业、给排水及消防专业
L
蒸汽、水、气循环
水力机械专业、金属结构专业、水工专业
M
主机械装置
水力机械专业、电气专业
P
冷却水系统
水力机械专业
Q
辅助系统
水力机械专业
S
附属系统
水力机械专业、暖通专业、给排水及消防专业、金属结构专业、水工专业
U
建构筑物
水工专业、厂房专业
X
重型机械(非主机械装置)
水力机械专业、电气专业
4.2.1.3系统编号

系统编号 FN 用于将 F1F2F3 标识的系统或装置进一步细分，即细分成子系统或子装置。FN 由两位阿拉伯数字构成，可以是 01、02、03、 ……、99。编号可以采用流水顺序，也可以按照十位递进 10、20、30、 ……、90。每位上的“0”必须写出。
4.2.2设备码
4.2.2.1设备分类

A1 的编码字符和标识范围见下表，A2 是对 A1 标识范围的进一步细分。
A1
设备标识范围
A
机械设备
B
机械设备
C
直接测量回路
E
模拟和数字信号调整
G
电气设备
H
主机与重型机械组件
4.2.2.2设备编号

设备编号 AN由三位阿拉伯数字构成，每位上的“0”必须写出。
4.2.2.3设备附加码

设备附加码 A3 用于对设备特殊细节的进一步细分。A3 位由一位大写英文字母组成，一般按 A、B、C、 ……顺序选用。如无定义或不需要使用时 A3 位应省略。
在电气专业中，设备附加码一般应用于标识电气设备的 A、B、C 三相等。
4.2.3部件码
4.2.3.1部件分类

部件B1的编码字母约定如下表，B2是对B1的进一步细分。
B1
部件标识范围
K
机械部件
M
机械部件
Q
仪控部件（非电气）
—
电气部件
4.2.3.2部件编号

BN由两位阿拉伯数字构成，可以是 01、02、 ……、99，一般采用流水顺序，每位上的“0”必须写出。
4.3安装点标识
安装点标识用于标识电气元件的安装点，仅适用于电气和仪控专业。

4.3.1安装单元码
4.3.1.1安装单元前缀

安装单元前缀号 F0为 0 级码 G 标识范围（例如：全厂或某号机组）内相似安装单元（由F1F2F3 定义）的编号。由一位阿拉伯数字构成，可以是 0、1、2、3、 ……、9。F0在任何情况下都不可省略。
4.3.1.2安装单元分类

安装单元分类码 F1F2F3 用于标识硬件设施（如：配电装置、电子设备柜、控制台等） ，F1的编码字符只涉及 A、B、C，其含义与工艺相关标识相同，F2和 F3 用于对 F1的进一步细分。
4.3.1.3安装单元编号

安装单元编号 FN 由两位阿拉伯数字构成，可以是 01、02、03、 ……、99，一般采用流水顺序，每位上的“0”必须写出。当前面一个标识元素改变时，编码重新开始。编号原则是：面对安装单元的操作面，各安装单元从左至右为：01、02、03、 ……。
4.3.2安装空间码

安装空间码各要素的取值应符合以下规定：
1. 安装空间的竖向分组（层、行）编码从上往下分别为：A、B、C、 ……。
2. 安装空间的水平向分组（列）编码从左往右分别为：01、02、03、 ……。
3. 安装空间附加码可用于定义设备在盘柜中所处的层深，例如面对盘柜方向从前至后各层分别定义为 A3=A、B、C、 ……。一般情况下可省略。
数据字符的数量取决于安装空间需要划分的详细程度。如果代码唯一，括号中的数据字符可省略。为了区分工艺相关代码、安装点代码和位置代码，必须在安装单元码和安装空间码之间标出“.”分隔符号。
4.4位置标识
在建筑物、楼层、房间或消防区域内的位置标识，用于标识系统、设备、安装单元的地理位置。

4.4.1建构筑物码
4.4.1.1建构筑物前缀

建（构）筑物前缀号 F0 为 0 级码 G 标识范围（例如：全厂或某号机组）内相似建（构）筑物（由 F1F2F3 定义）的编号。由一位阿拉伯数字构成，可以是 1、2、3……9。
位置标识的 F0位在任何情况下不得省略， 当在 G 标识范围内， 该建 （构） 筑物唯一时 F0=1。
4.4.1.2建（构）筑物分类

位置标识中的建（构）筑物分类码 F1的编码字符固定为“U” 。
4.4.1.3建（构）筑物楼层编号 FN

建（构）筑物楼层编号 FN应按自然楼层标识，以地面为基准，取编码为 01，以上楼层分别标识为 02、03、 ……、89，以下楼层分别标识为 91、92、 ……、99。
4.4.2房间（分区）码
房间（分区）码由房间（分区）分类码 A1、房间（分区）编号 AN两部分组成。

房间（分区）分类码 A1 用于区分：
1. 实体分隔（如隔墙）的房间，A1=R；
2. 防火区（按防火要求划分的区域） ，A1=S；
3. 厂区方格网，A1=G。
5、编码索引
5.1系统索引
F1
系统标识范围
说明
A
电网与配电系统
750kV/500kV/330kV/220kV/110kV/35kV/10kV 电压等级区域，包括控制及保护装置
B
电力输出与厂用电
集电线路/环网柜系统、箱变（子阵升压变）系统、主变压器系统、厂用电配电系统、直流系统
C
仪表与控制装置
监控系统、计量系统、通信和信息系统等
G
供水及水处理
生活给排水系统、废水收集/处理/排放系统
L
蒸汽、水、气循环
循环水系统
M
主机械装置
发电机、水轮机及其控制、保护和辅助系统
P
冷却水系统
冷却水系统、公用供水系统
Q
辅助系统
油系统、气系统
S
附属系统
通风空调系统、起重电梯设备、消防系统
U
建构筑物
生产建（构）筑物、行政建（构）筑物
X
重型机械(非主机械装置)
应急电源、应急水轮机等

A 电网与配电系统
AA ≥1000 kV 系统 F3 可自由使用
AB 750 (800) kV 系统F3 可自由使用
AC 500 (600) kV 系统 F3可自由使用
AD 330 (400) kV 系统 F3可自由使用
AE 220 kV 系统 F3可自由使用
AF 110 kV 系统 F3可自由使用
AG 62 kV 系统 F3可自由使用
AH 35 kV 系统 F3可自由使用
AJ 20 kV 系统 F3可自由使用
AK 10 kV 系统 F3可自由使用
AL 6 kV 系统 F3可自由使用
AM 3 kV 系统
AN 1 kV以下系统
ANA~ANC 500~1000V, 交流低压开关装置
ANE~ANH 380/220V, 交流低压开关装置
ANK~ANN 220/110V, 直流开关装置
ANQ~ANS 60/48V, 直流开关装置
ANU~ANW 24/12V, 直流开关装置
AP 控制台 F3 可自由使用
AQ 测量与计量装置 F3可自由使用
AR 保护装置 F3可自由使用
AS 分散的盘和柜
ASA 断路器附属
ASB 放大, 转换, 去耦
ASC 变换器附属
ASD 压缩空气, 液压系统
ASJ 自动控制, 闭环控制
ASL 电网模拟, 电压组选择
ASM 测量装置
ASN 辅助电源
ASP 记录
ASQ 计量
ASR 保护
ASS 同步
AST 转换器
ASU 辅助装置的盘和柜
ASV 组, 中间介质, 端子块
ASW 指示, 手动操作, 监视
ASX 报警显示
AT 变压器装置
AU 开环控制,核对与辅助装置 F3可自由使用
AV 编组线架 F3可自由使用
AW 仪表盘 F3可自由使用
AX 中心装置 F3可自由使用
AY 通讯装置
AYA 电话系统 (PABX)
AYB 控制台电话系统
AYC 声音报警系统 由 KTA 规定的在核电站设置的独立系统
AYD 光报警系统 由 KTA 规定的在核电站设置的独立系统
AYE 火灾报警系统
AYF 时钟系统
AYG 远程控制系统
AYH 遥测系统
AYJ 远程计量系统
AYK 高频载波电话系统
AYL 职工呼叫系统(无线) 由 KTA 规定的在核电站设置的独立系统
AYM 职工呼叫系统(感应) 由 KTA 规定的在核电站设置的独立系统
AYN 职工呼叫系统(有线) 由 KTA 规定的在核电站设置的独立系统
AYP 光学监控系统 如工业电视监控系统
AYQ 燃气总报警系统
AYS 无线电话系统
B 电力输出与厂用电
BA 电力输出 范围： 从(含)发电机出线至(含)主变压器高压线圈
BAA 发电机导线 不包括厂变高压侧断路器等开关设备
BAB 基础机柜
BAC 发电机断路器及整流回路断路器 包括冷却系统
BAT 发电机变压器 包括冷却系统
BAU 接地与避雷系统
BAY 控制与保护装置
BB 高压配电盘与变压器,正常系统 如 6~10kV 系统
BBA~BBS 高压配电盘
BBT 高压厂用变压器
BBY 控制与保护装置
BC 高压配电盘与变压器,一般用途
BCA~BCS 高压启动配电盘
BCT 启动、备用、一般用途变压器
BCY 控制与保护装置
BD高压应急配电盘与变压器,(柴油机)应急电源系统
BDA~BDS 高压应急配电盘
BDT 高压变压器
BDY 控制与保护装置
BF 低压主配电盘与变压器,正常系统
BFA~BFS 低压主配电盘
BFT~BFW 低压厂用变压器 根据电压等级自由使用
BFY 控制与保护装置
BG 低压配电盘与变压器 除 BF、 BH、 BJ、 BK 及 BL 之外使用
BGA~BGS 低压配电盘
BGT~BGW 低压厂用变压器 根据电压等级自由使用
BGY 控制与保护装置
BH 低压主配电盘与变压器,一般用途
BHA~BHS 低压主配电盘
BHT~BHW 低压厂用变压器 根据电压等级自由使用
BHY 控制与保护装置
BJ 低压子配电盘与变压器,正常系统
BJA~BJS 低压子配电盘,正常系统
BJT 低压厂用变压器
BJY 控制与保护装置
BK 低压配电盘与变压器 除 BH、 BJ 及 BL、 BF、 BG 之外使用
BKA~BKS 低压配电盘
BKT~BKW 低压厂用变压器 根据电压等级自由使用
BKY 控制与保护装置
BL 低压子配电盘与变压器,一般用途 就地开关装置
BLA~BLS 低压子配电盘
BLT 低压厂用变压器
BLY 控制与保护装置
BM低压应急配电盘与变压器,(柴油机)应急电源系统
BMA~BMS 低压应急配电盘
BMT~BMW 低压厂用变压器 根据电压等级自由使用
BMY 控制与保护装置
BN低压应急配电盘与变压器,(柴油机)应急电源系统 2(防外部冲击)
BNA~BNS 低压应急配电盘
BNT~BNW 低压厂用变压器 根据电压等级自由使用
BNY 控制与保护装置
BP 变速驱动器的动力装置 如用于给水泵,励磁装置,非电调节开关等
BPY 控制与保护装置
BR 低压配电盘,不间断(转换器)电源供电
BRA~BRS 不间断(转换器)电源的低压配电盘
BRT 转换器(旋转的)
BRU 转换器(静态的),逆变器
BRV 应急发电设备 如果不在 X 组(重型机械
BRY 控制与保护装置
BT 蓄电池系统
BTA~BTK 蓄电池 根据电压等级自由使用
BTL~BTV 整流器，蓄电池充电器 根据电压等级自由使用
BTW~BTZ 公用设备
BU 直流配电盘,正常系统 建议用于 220V 直流系统
BV 直流配电盘,应急电源系统 1 建议用于 24V 直流系统
BW直流配电盘,应急电源系统 2(防外部冲击)
BY 控制与保护装置
C 仪表与控制装置 按仪表与控制主要功能的优先级别标识
CA 保护联锁
CAA~CAQ 保护联锁柜
CB 功能组控制,子回路控制
CBA~CBN 功能组控制柜
CBP 同步柜
CBQ 厂用电切换控制柜
CC 二进制信号调节
CCA~CCQ 二进制信号调节柜
CD 驱动控制接口
CDA~CDQ 驱动控制接口柜
CE 显示(报警)
CEA~CEH 显示系统柜
CEJ~CEQ 故障记录
CF 测量,记录
CFA~CFF 测量柜
CFQ 记录柜(仪表、笔式记录器)
CG 闭环控制(不含电气部分)
CGA~CGH 闭环控制柜
CH 保护(不包括反应堆保护)
CHA~CHD 发电机与变压器保护柜
CHE~CHY 保护(不包括反应堆保护) 可自由使用
CJ 机组协调级 用于机组控制
CJA 单元控制系统(包括控制柜)
CJD 启动控制、设定点控制(单元)(包括柜)
CJU~CJY 其他主机与重型机械的仪表与控制柜
CK 过程计算机系统
CKA~CKH 在线监视与诊断计算机
CKJ~CKM 访问控制计算机
CKN~CKY 过程计算机系统
CM~CN 仪表与控制装置 F3 可自由使用
CP 独立的自动化系统 F3 可自由使用
CR 过程控制系统 用于机组运行监控等控制系统
CRA~CRH 自动化系统,非故障安全装置
CRJ 自动化系统,故障安全装置
CRK 自动化系统,高可用性装置
CRL 机壳 如机柜
CRM 机壳 如现地箱
CRN 过程控制系统
CRP 过程控制系统
CRQ 过程控制系统
CRR 通信 如终端总线
CRS 通信 如电厂总线
CRT 通信 如域总线
CRU 操作与监视 如操作员站
CRV 工程师站
CRW 控制系统诊断
CRX 过程优化
CRY 过程控制系统
CRZ 过程控制系统
CS~CT 仪表与控制装置 F3 可自由使用
CU 闭环控制(电气部分)
CUA~CUQ 闭环控制(电气部分) 可自由使用
CV 编组柜配线架 F3 可自由使用
CW 控制室 如中控室
CWA~CWE 主控制台
CWF~CWP 主控制盘
CWQ~CWY 控制室 可自由使用
CX 现地控制站 如冷却水系统、柴油机组、发电机冷却监视、远程停机站等
CXA~CXZ 现地控制站 可自由使用
CY 通信及信息系统
CYA 电话系统(PABX)
CYB 控制台电话系统
CYE 火灾报警系统
CYF 时钟系统
CYG 远程控制系统
CYH 遥测系统
CYJ 远程计量系统
CYK 高频载波电话系统
CYL 无线电寻呼系统
CYP 工业电视监控系统
CYQ 燃气探测系统
G 供水及水处理
GA 原水供应 取水系统或处理系统之前的取水系统
GAA 离心脱水、机械清洗 取水口,取水总管等
GAC 管道与沟渠系统 管路系统
GAD 贮存系统
GAF 泵系统
GB 处理系统(除碳酸盐硬度) 给水处理系统
GBB 过滤、机械清洗系统 过滤处理系统
GBC 通风、气体注入系统 预处理系统,如沉砂
GBD 沉淀系统(如用于除碳酸盐硬度)
GBE 酸度调节系统(用于除碳酸盐硬度)
GBF 离子交换,反渗透系统(如除碳酸盐硬度) 混凝处理系统,软化水处理系统
GBH 除氧(排气) 除氧处理系统
GBN 化学药品供应系统 消毒系统,加药系统
GC 处理系统(除盐)
GD 其他处理系统,排污除盐系统
GH 分配系统(非饮用水) 水分配系统或处理后的水分配系统,包括消防、生活、生产给水以及各项合用系统
GK 饮用水供应
GM 工艺排水系统
GML 大坝渗漏排水系统
GMM 厂房渗漏排水系统
GN 工艺排水处理系统 含油污水处理系统
GQ 生活废水收集与排放系统
GR 生活废水处理系统 生活排水处理系统
GT 废水回收 中水回用处理系统
L 蒸汽、水、气循环
LN 水电厂拦蓄水工程
LNA 取水和尾水系统，贮水系统 如蓄能电站上、下库
LNB 拦污栅，鱼栅
LNC 坝、闸堰系统
LND 溢洪道，泄水系统
LNE 排水系统
LNF 泵系统 如泵站及混合设备
LP 水电厂引水系统,上游水系统
LPA 拦污栅及清污系统 引水系统进/出水口拦污栅
LPB 隔离设备 引水系统进/出水口闸门
LPC 管道和压力钢管系统 引水系统隧洞和压力钢管
LPE 调压井 引水调压井LPY 上游引水系统的控制与保护装置
LQ 水电厂尾水系统,下游水系统
LQA 下游管道和涵洞系统 尾水管道系统
LQB 调压井 尾水调压井
LQC 隔离设备 尾水系统闸门
LQE 拦污栅及清污系统 下库进出水口拦污栅(蓄能电站)
LS 水电厂公用设施
LS 水力发电厂的公用装置
LSL 压力管道排水系统 如压力钢管检修排水
LSM 机组排水系统 如机组检修排水
LY 上、下游水系统的控制与保护装置
M 主机械装置
ME 水轮机装置 常规水电厂
MEA 水轮机本体 包括蜗壳、轴、转轮、尾水管等
MEB 隔离阀 如进水阀
MED 轴承
MEG 稳压空气系统
MEK 原动机与从动机之间的传动装置
MEL 压水空气供应系统
MES 轴封冷却水系统
MEV 润滑剂供应系统
MEW 密封水供应系统
MEX 非电控制与保护装置 含流体供应系统
MEY 电控与保护装置 含水轮机调速器
MF 水泵水轮机装置 抽水蓄能电站
MFA 水泵水轮机 水泵和水轮机作为整机
MFB 隔离阀 如进水阀
MFD 轴承
MFG 稳压空气系统
MFK 原动机与从动机之间的传动装置
MFL 压水空气供应系统
MFM 启动装置
MFS 轴封冷却水系统
MFV 润滑剂供应系统
MFW 密封水供应系统
MFX 非电控制与保护装置 含流体供应系统
MFY 电控与保护装置 含水泵水轮机调速系统
MG 抽水蓄能装置
MGA 蓄能泵 包括蜗壳、轴、转轮等
MGB 隔离阀 如进水阀
MGD 轴承
MGG 稳压空气系统
MGK 电动发电机与蓄能泵之间的传动装置 如液压转换器/液力变矩器
MGL 压水空气供应系统
MGM 启动装置
MGS 轴封冷却水系统
MGV 润滑剂供应系统
MGW 密封水供应系统
MGX 非电控制与保护装置 含流体供应系统
MGY 电控与保护装置
MK 发电机装置 常规电站，水轮发电机
MKA 发电机本体 含定子、转子和所有整体冷却装置
MKB 发电机励磁装置 仅当 MKC 不够标识时才使用
MKC 发电机励磁装置 包括带电制动系统的装置
MKD 轴承
ML 电动装置(含电动发电机) 抽水蓄能电站，发电电动机
MLA 电动机、电动发电机本体 含定子、转子和所有整体冷却装置
MLC 励磁装置
MLD 轴承
MP 主机组的公用装置
MPA 基础
MPB 护板、外罩
MPG 框架、支撑结构
MPR 强制冷却系统
MPS 干燥和贮存系统
P 冷却水系统
PA 循环(主冷却)水系统 技术供水系统,包括主机及附属设备、辅助设备的技术供水
PAA 直接冷却用水的取水、机械清洗 取水口,取水总管等
PAB 循环(主冷却)水管和管沟系统 管路系统
PAC 泵循环(主冷却)水泵系统
PB 循环(主冷却)水处理系统
PC 厂用(二次冷却)水系统,常规区域 如水内冷发电机的二次冷却水系统
PCA 直接冷却用水的取水、机械清洗 取水口,取水总管等
PCB 管道和管沟系统 管路系统
PCC 泵系统
PG 常规区域的闭式冷却水系统
PH 常规区域的闭式冷却水处理系统
PM 变压器的闭式冷却水系统
Q辅助系统
QE 通用压缩空气和载运空气供应
QEA 集中压缩空气和载运空气产生系统
QEB 集中压缩空气和载运空气分配系统
QF 通用控制空气供应 包括各种仪用控制空气供应
QFA 集中控制空气产生系统
QFB 集中控制空气分配系统
QK 常规区域的冷冻水系统
QKA 集中制冷站
QKB 厂区冷水管网（含厂前区及生活区）
QKC~QKU 冷冻水系统 可自由定义
QS 集中供油与处理系统 用于供应多个功能主组 F1 的系统
QSA 透平油系统
QSB 绝缘油系统
S 附属系统
SA 常规区域的采暖、通风与空调系统
SAA~SAU 采暖、通风与空调(HVAC)系统 包括通风、空调、防排烟及除湿系统
SB 空间供暖系统 独立的供暖系统
SBA 集中供热站
SBB 厂区采暖管网(含厂前区及生活区)
SBC~SBU 空间供暖系统 可自由定义
SC 固定的压缩空气系统
SCA 压缩空气发生系统
SCB 压缩空气分配系统
SG 固定的消防系统
SGA 消防水系统 消火栓给水系统
SGC 水喷雾灭火系统
SGE 喷水灭火系统 水喷淋系统
SGF 泡沫灭火系统
SGG 箱顶、箱壳冷却系统
SGJ 二氧化碳(CO2)灭火系统
SGK 新型灭火系统 如七氟丙烷、热气溶胶等
SGL 干粉灭火系统
SGM IG-541 混合气体灭火系统
SH 航道设施 航运过坝系统
SHA 进水系统(高位水池)
SHB 船闸闸室(含充水和排水系统)
SHC 船闸闸室闸门(上游)
SHD 船闸闸室闸门(中间的)
SHE 船闸闸室闸门(下游)
SHF 排水系统(低位水池)
SHJ 防冰冻系统
SHK 防船冲撞系统
SHL 渗漏排水系统
SHM 排水系统
SHS 最小流量水系统
SHT 鱼梯、鱼道
SHU 筏道
SM 起重机、固定起吊和输送设备
SMA-SMU 起重机、固定起吊和输送设备 (自由定义)
SN 电梯、升降机
SNH 升船机
SNA-SNU 电梯、升降机 (自由定义)
SP 铁路设施
SQ 道路设施
ST 车间、仓库、实验室设备和职工娱乐设施 控制区外
STA 车间设备
STC 维修区域
STE 仓库及补给站设备
STG 实验室设备
STP 职工娱乐设施
U 建构筑物
UA 电网与配电系统建构筑物
UAA 开关站场建构筑物
UAB 电网系统开关建构筑物 如独立的 GIS 楼
UAC 电网系统控制建构筑物 如独立的继保楼
UAE 气动控制系统建构筑物
UAG 变压器建构筑物 如独立的主变洞
UAH 支架与设备建构筑物
UAX 特殊建构筑物(电厂专用)
UAY 桥式建构筑物
UAZ 管沟类建构筑物
UB 输电与厂用电建构筑物
UBA 开关站建构筑物
UBC 厂区外系统变压器建构筑物(含基础)
UBD 低压厂用变压器建构筑物(含基础)
UBE 中压厂用变压器建构筑物(含基础)
UBF 发电机变压器建构筑物(含基础)
UBG 启动变压器建构筑物(含基础)
UBH 集油井建构筑物
UBJ 变压器导轨建构筑物
UBK 变压器组装建构筑物
UBL 母线建构筑物 如独立的母线道(洞)
UBM 变压器冷却系统建构筑物
UBN 应急发电机组建构筑物 无集中水冷却器
UBP 应急发电和集中水冷却器建构筑物
UBQ 应急发电机燃料供应系统建构筑物
UBX 特殊建构筑物(电厂专用)
UBY 桥式建构筑物
UBZ 管沟类建构筑物 如独立的出线道(洞)
UC 仪表与控制建构筑物
UCA 机组控制室建构筑物
UCB 控制站建构筑物 含机组控制与电网控制
UCL 测量设备建构筑物
UCP 冷却水监视建构筑物
UCX 特殊建构筑物(电厂专用)
UCY 桥式建构筑物
UCZ 管沟类建构筑物
UL 蒸汽、水、气循环建筑物
ULN 水电厂拦蓄水工程建筑物 大坝，闸堰
ULP 水电厂引水系统建筑物 如进(取)水口/进水塔
ULQ 水电厂尾水系统建筑物 如尾闸/调室，尾水洞/道
ULX 特殊建筑物(电厂专用) 如坝区特殊建筑物
ULY 桥式建筑物 如坝区桥式建筑物
ULZ 管沟类建筑物 如坝区独立隧洞
UM 主机械装置建构筑物
UME 水轮机房 主厂房(常规水电厂)
UMG 水泵水轮机房 主厂房(抽水蓄能电站)
UMX 特殊建构筑物(电厂专用) 如厂区特殊建构筑物
UMY 桥式建构筑物 如厂区桥式建构筑物
UMZ 管沟类建构筑物 如厂区独立隧洞/管沟
US 附属系统建构筑物 不直接为发电工艺服务的建筑物
USA 采暖、通风与空调系统建构筑物 如副厂房
USB 空间采暖系统建构筑物
USC 固定压缩空气供应系统建构筑物
USG 消防泵房
USH 排水设施建构筑物
USR 常规废水处理建构筑物
UST 车间和仓库
USU 消耗品仓库
USV 实验楼
USX 特殊建构筑物(电厂专用)
USY 桥式建构筑物
USZ 管沟类建构筑物
UT 辅助系统建构筑物 直接为发电工艺服务的建筑物
UTA 供应系统建构筑物
UTF 压缩空气系统建构筑物
UTG 集中供气系统建构筑物(非燃料供应)
UTS 化学药品贮存槽(坑)
UTX 特殊建构筑物(电厂专用)
UTY 桥式建构筑物
UTZ 管沟类建构筑物
UU 竖井类建构筑物 独立竖井
UX 外部系统建筑物(电厂专用)
UY 综合服务性建构筑物
UYA 办公及职工休息娱乐建筑物 生活及文化福利建筑
UYB 职工休息娱乐楼
UYC 行政楼 如办公楼
UYD 餐厅
UYE 门房
UYF 警戒门房
UYG 信息中心
UYH 培训设施
UYJ 医疗中心
UYN 机车车棚
UYP 消防站
UYQ 车库
UYR 机动车车间
UYS 加油站，供应站
UYX 特殊建构筑物(电厂专用)
UYY 桥式建构筑物
UYZ 管沟类建构筑物
UZ 运输,交通,围墙,花园及其他建构筑物
UZA 工程道路、小路及相关建筑物 如进场公路
UZC 院子、场地
UZD 停车区(包括相关建构筑物)
UZE 铁路建筑物
UZF 提升装置建构筑物
UZJ 围墙与大门
UZK 花园(包括建构筑物)
UZL 噪声抑制建构筑物
UZM 防外部碰撞的保护建构筑物
UZN 防洪建筑物
UZP 堤(岸)防护建筑物
UZQ 河流治理建筑物
UZR 码头
UZS 防浪堤、挡水板
UZT 室外区、土地区划及土地所有权
UZU 现场保安建构筑物
UZW 住宅楼、住宅区
UZX 特殊建构筑物(电厂专用)
UZY 桥式建筑物 如公路/跨江大桥
UZZ 管沟类建筑物
X 重型机械(非主机械装置)
XE 水轮机装置 如应急供电水轮机组
XJ 柴油发电机装置 应急电源，非主机组装置
XJA 柴油发电机
XJB 涡轮增压器、鼓风机
XK 发电机装置
XKA 发电机本体 含定子、转子和所有整体冷却装置
XKB 发电机励磁装置 仅当 XKC 不够标识时才使用
XKC 发电机励磁装置 包括带电制动系统的装置
XKD 轴承
XL 电动装置(含电动发电机) 非主机组装置
XLA 电动机、电动发电机本体 含定子、转子和所有整体冷却装置
XLC 励磁装置
XLD 轴承
5.2设备索引
A1
设备标识范围
说明
A
机械设备

B
机械设备

C
直接测量回路

E
模拟和数字信号调节

G
电气设备

H
主机与重型机械组件
仅与系统码 M、X 主组连用
A 机械设备
AA 阀门，挡板等，包括执行机构，也包括手动，安全隔膜设备
AB 隔离设备，气锁
AC 热交换器，热传输表面
AD 保留
AE 旋转，驱动，起重和回转装置（也指操作装置）
AF 连续传送机，给料机（升降机）
AG 发电机设备
AH 加热，冷却和空调设备
AJ 粉碎设备，只作为工艺的一部分
AK 压实和包装设备，只作为工艺的一部分
AL 保留
AM 混和器，搅拌器
AN 压缩机，风机
AP 泵组
AQ 保留
AR 保留
AS 非电气变量的调整和张紧设备1)
AT 清洗，干燥，过滤和分离设备，不包括 BT
AU 制动，齿轮箱，连轴设备，非电气转换器
AV 燃烧设备
AW 固定工具，处理设备
AX 电厂维护用试验和监测设备
AY 保留
AZ 保留
B 机械设备
BA 保留
BB 贮存设备（容器，贮罐）
BC 保留
BD 保留
BE 升降井（只用于安装和维护）
BF 基础
BG 保留
BH 保留
BJ 保留
BK 保留
BL 保留
BM 保留
BN 喷射泵，抽汽器，注入器
BP 流量限制器，限位器，孔板（不是测量孔板）
BQ 悬吊架，支架，架子，管道穿孔
BR 管道，烟风道，斜槽
BS 消音器
BT 烟气催化转换器模件
BU 保温，外层屏蔽
BV 保留
BW 保留
BX 保留
BY 保留
BZ 保留
C 直接测量回路
CA 保留
CB 辐射变量，例如：热辐射，火焰监视（ CR 和 CQ 以外）
CC 保留
CD 密度
CE 电气变量（例如，电流，电压，功率，电磁频率）
CF 流量，速率
CG 距离，长度，位置，旋转方向
CH 手动输入（作为手操探头）（例如，火焰检测器）
CJ 功率（机械，热力）
CK 时间
CL 液位（也用于分界线）
CM 水分，湿度
CN 保留
CP 压力
CQ 品质变量（分析，材料特性，区别于 CD ， CM ， CV ）
CR 辐射变量
CS 速率，速度，频率（机械），加速度
CT 温度
CU 综合及其它变量2 )
CV 粘度
CW 重量，质量
CX 中子通量
CY 振动，膨胀
CZ 保留
E 模拟和开关量信号调节
EA 开环控制，机组控制
EB 开环控制，组控制
EC 开环控制，子组控制
ED 开环控制 * )
EE 开环控制，子回路控制；设备组切换
EF 保留
EG 报警，报警声明，报警逻辑回路
EH 报警，报警声明，硬线报警声明系统
EJ 报警，通知 * )，运行显示和监视系统
EK 报警，通知 * )，报警逻辑
EL 保留
EM 过程计算机，存取控制和NPP指定任务，过程控制
EN 过程计算机，状态显示计算机，规约显示
EP 过程计算机，监控计算机
EQ 过程计算机 * )，内部自动化（信号处理）
ER 反应堆保护
ES 过程计算机 * )，内部自动化（信号调节）
ET 保留
EU 综合模拟量和开关信号调节
EV 信号传输，总线偶合
EW 保护 * )
EX 保护 * )
EY 保护，保护逻辑回路，优先权，与设备及机组无关项
EZ 保护，设备组保护
G 电气设备
GA 用于与驱动相关的开关量变送器的接线盒和电缆/母线穿入，模拟量测量数据的接线盒
GB 用于与驱动无关的开关量变送器的接线盒和电缆/母线穿入，开关量信号的接线箱
GC 用于模拟量安全性仪控变送器的接线盒和电缆/母线穿入（SILT）；模拟量安全仪表与控制测量数据的接线箱
GD 用于动力电缆≥1kV的接线盒和母线穿入
GE 用于动力电
