水泥混凝土拌合物泌水试验方法.doc

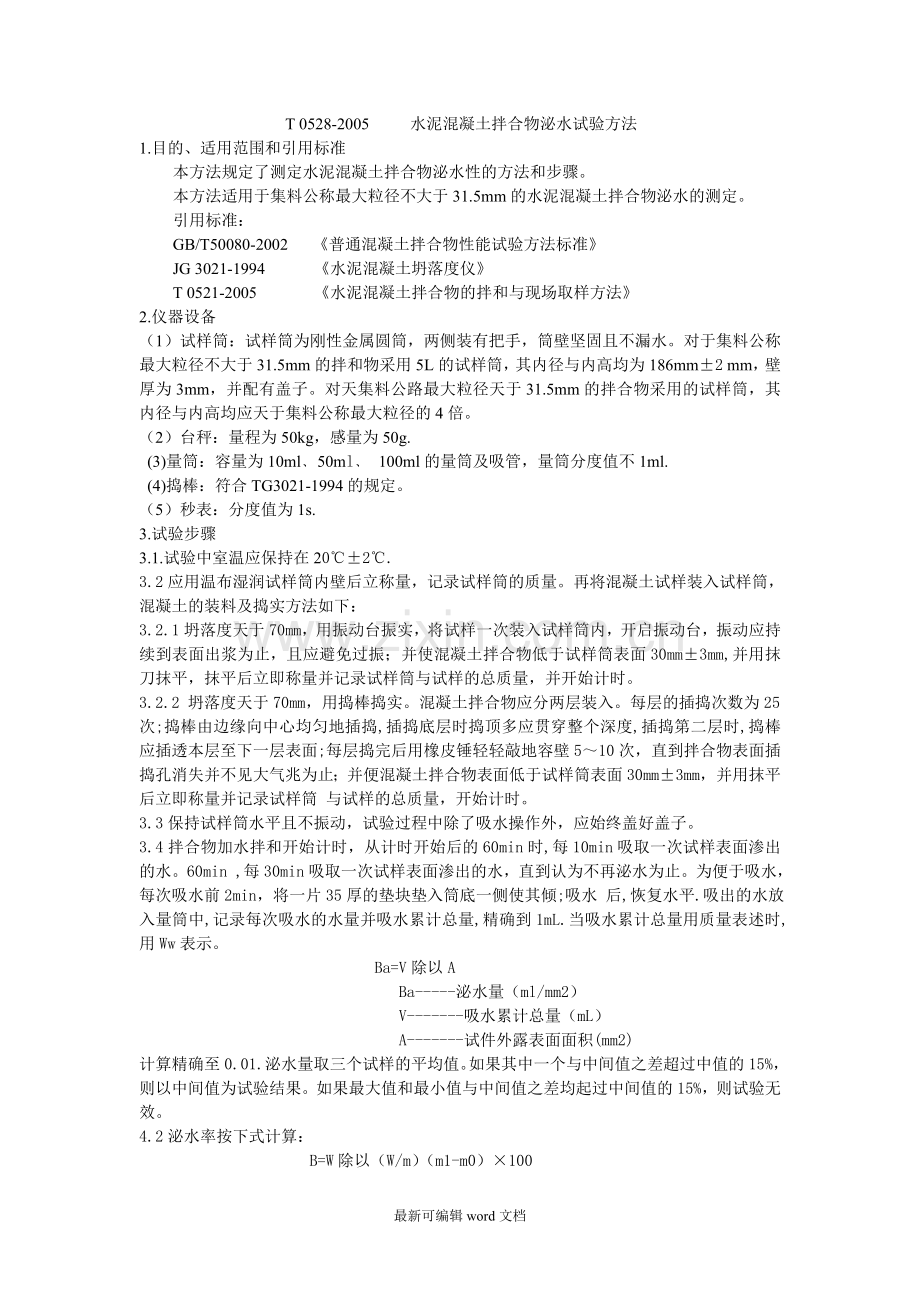

T 0528-2005 水泥混凝土拌合物泌水试验方法
1.目的、适用范围和引用标准
本方法规定了测定水泥混凝土拌合物泌水性的方法和步骤。
本方法适用于集料公称最大粒径不大于31.5mm的水泥混凝土拌合物泌水的测定。
引用标准：
GB/T50080-2002 《普通混凝土拌合物性能试验方法标准》
JG 3021-1994 《水泥混凝土坍落度仪》
T 0521-2005 《水泥混凝土拌合物的拌和与现场取样方法》
2.仪器设备
（1）试样筒：试样筒为刚性金属圆筒，两侧装有把手，筒壁坚固且不漏水。对于集料公称最大粒径不大于31.5mm的拌和物采用5L的试样筒，其内径与内高均为186mm±2 mm，壁厚为3mm，并配有盖子。对天集料公路最大粒径天于31.5mm的拌合物采用的试样筒，其内径与内高均应天于集料公称最大粒径的4倍。
（2）台秤：量程为50kg，感量为50g.
(3)量筒：容量为10ml﹑50ml﹑ 100ml的量筒及吸管，量筒分度值不1ml.
(4)捣棒：符合TG3021-1994的规定。
（5）秒表：分度值为1s.
3.试验步骤
3.1.试验中室温应保持在20℃±2℃.
3.2应用温布湿润试样筒内壁后立称量，记录试样筒的质量。再将混凝土试样装入试样筒，混凝土的装料及捣实方法如下：
3.2.1坍落度天于70mm，用振动台振实，将试样一次装入试样筒内，开启振动台，振动应持续到表面出浆为止，且应避免过振；并使混凝土拌合物低于试样筒表面30mm±3mm,并用抹刀抹平，抹平后立即称量并记录试样筒与试样的总质量，并开始计时。
3.2.2 坍落度天于70mm，用捣棒捣实。混凝土拌合物应分两层装入。每层的插捣次数为25次;捣棒由边缘向中心均匀地插捣,插捣底层时捣顶多应贯穿整个深度,插捣第二层时,捣棒应插透本层至下一层表面;每层捣完后用橡皮锤轻轻敲地容壁5～10次，直到拌合物表面插捣孔消失并不见大气兆为止；并便混凝土拌合物表面低于试样筒表面30mm±3mm，并用抹平后立即称量并记录试样筒 与试样的总质量，开始计时。
3.3保持试样筒水平且不振动，试验过程中除了吸水操作外，应始终盖好盖子。
3.4拌合物加水拌和开始计时，从计时开始后的60min时,每10min吸取一次试样表面渗出的水。60min ,每30min吸取一次试样表面渗出的水，直到认为不再泌水为止。为便于吸水，每次吸水前2min，将一片35厚的垫块垫入筒底一侧使其倾;吸水 后,恢复水平.吸出的水放入量筒中,记录每次吸水的水量并吸水累计总量,精确到1mL.当吸水累计总量用质量表述时,用Ww表示。
Ba=V除以A
Ba-----泌水量（ml/mm2）
V-------吸水累计总量（mL）
A-------试件外露表面面积(mm2)
计算精确至0.01.泌水量取三个试样的平均值。如果其中一个与中间值之差超过中值的15%，则以中间值为试验结果。如果最大值和最小值与中间值之差均起过中间值的15%，则试验无效。
4.2泌水率按下式计算：
B=W除以（W/m）（m1-m0）×100
B---泌水率（%）
Ww---累计吸水总量（g）
m—拌合混凝土时，拌合物总质量（g）
W---拌合混凝土时，拌合物所需总用水量（g）
M1---泌水前试样筒及试样总质量（g）
M0----试样筒质量（g）

[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]

最新可编辑word文档
