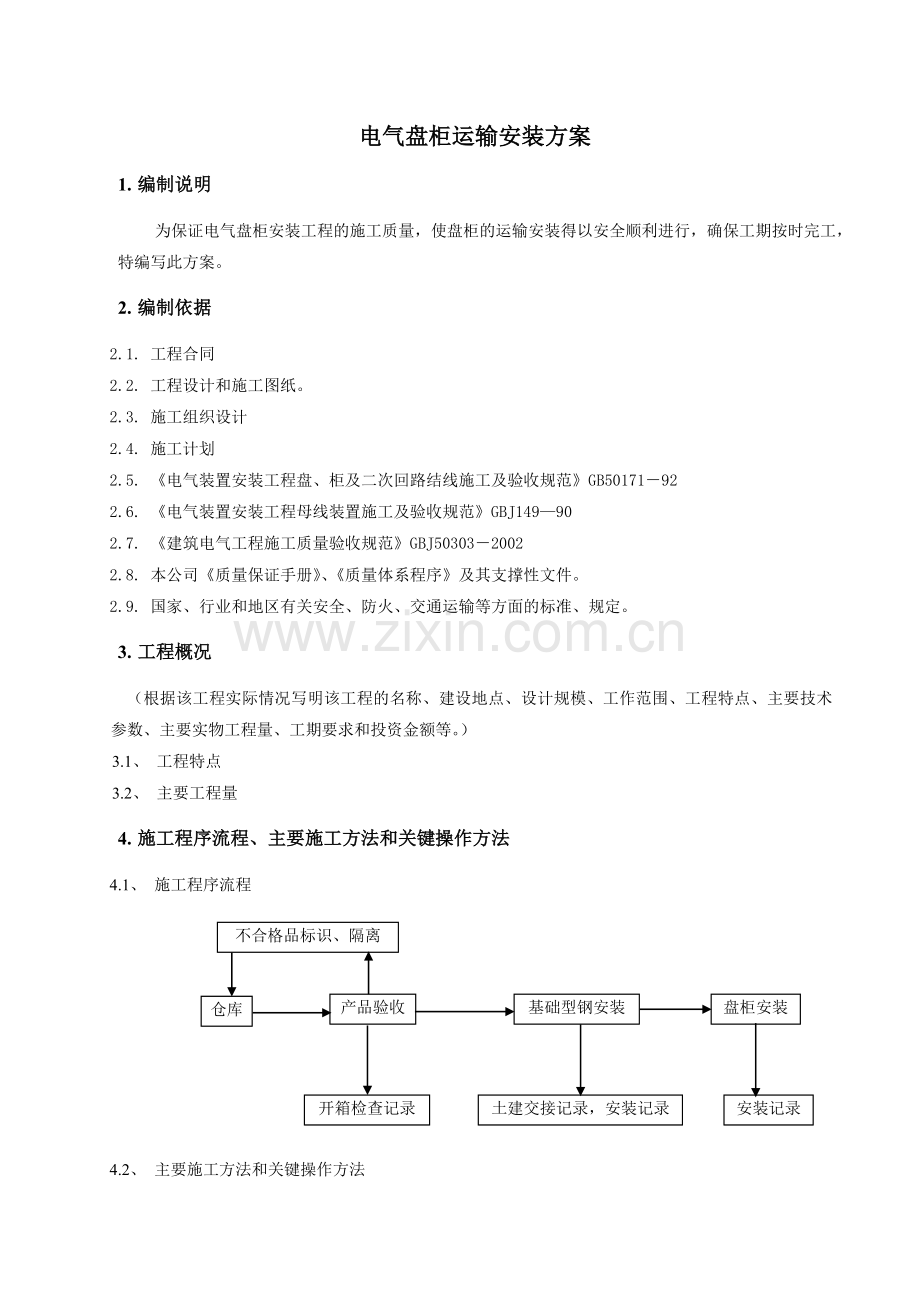

电气盘柜运输安装方案1. 编制说明 为保证电气盘柜安装工程的施工质量，使盘柜的运输安装得以安全顺利进行，确保工期按时完工，特编写此方案。2. 编制依据2.1. 工程合同2.2. 工程设计和施工图纸。2.3. 施工组织设计2.4. 施工计划2.5. 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171922.6. 电气装置安装工程母线装置施工及验收规范GBJ149902.7. 建筑电气工程施工质量验收规范GBJ5030320022.8. 本公司质量保证手册、质量体系程序及其支撑性文件。2.9. 国家、行业和地区有关安全、防火、交通运输等方面的标准、规定。3. 工程概况 （根据该工程实际情况写明该工程的名称、建设地点、设计规模、工作范围、工程特点、主要技术参数、主要实物工程量、工期要求和投资金额等。）3.1、 工程特点3.2、 主要工程量4. 施工程序流程、主要施工方法和关键操作方法4.1、 施工程序流程仓库产品验收基础型钢安装盘柜安装不合格品标识、隔离土建交接记录，安装记录安装记录开箱检查记录4.2、 主要施工方法和关键操作方法4.2.1. 盘柜运输4.2.1.1. 盘柜在搬运时应采取防震、防潮、防止框架变形和漆面受损等措施，必要时应将怕震和易损元件拆下单独包装运输，当产品有特殊要求时，应符合产品技术文件的规定。4.2.1.2. 运输前应了解盘柜的组合、包装箱的大小、尺寸、重量、以配备必要的起重机具及运输车辆。4.2.1.3. 运输前应了解道路的走径、路面的路况等做详细的勘探，并对不符合运输要求的路段做必要的修整，以保证盘柜设备的安全运输。4.2.1.4. 运输前应了解天气的变化，避开雨、雪天，否则应采取措施以免影响施工进度的安排。4.2.1.5. 利用起重机具吊装盘柜时，应有专职的起重人员，吊绳应设在制造厂规定的吊装点。4.2.1.6. 盘柜在运输机具上应摆放平稳、合理，不得超重。并将盘柜用绳索固定牢靠，避免运输中盘柜翻倒。4.2.1.7. 运输过程中运输车辆应平稳行驶，避免车辆行驶中紧急制动，遇有道路狭窄，车辆拥挤时，应有专人引导车辆。4.2.2. 盘柜安装4.2.2.1. 施工前应根据施工图，厂家技术资料由工程师向施工班组做施工技术交底。4.2.2.2. 盘、柜出库及开箱检查，所有盘柜均应开箱检查，开箱时组织由工程技术人员、甲方代表、供应部门及质检员等有关人员参加，有条件的应包括设备制造厂代表共同参加。开箱前检验符合下列要求：a、包装及密封是否良好，有无外观损伤、进水、受潮等现象。b、设备是否损伤，附件、备件是否齐全。c、产品的技术文件是否齐全，并交保管员登记保管。d、做好开箱检查记录，并由有关人员签字认可。4.2.2.3. 基础型钢安装 在钢制平台上将型钢的平面及立面分别平整，校直，全长偏差控制在1-5mm之内（包括平面和立面）,下料时尽量少用气割，以减少基础型钢的变形程度。基础型钢的组对焊接应有熟练的焊工施焊，按照施工图所示尺寸，并结合盘柜制造厂产品样品，测量各种盘柜的准确尺寸，同时应兼顾母线桥的安装尺寸。可采用水测平仪测量室内地坪的高低差，找出标准点后，按设计高度垫平。有条件的情况下，在土建施工中应预先做好预埋铁，预埋铁的宽度宜多出基础型钢20mm。基础型钢的找平应采用垫铁找平，分段找平采用点焊，待整体找平后再进行最后焊接。基础型钢的安装应符合下列要求：a、 基础型钢安装的允许偏差项目允许偏差mm/mmm/全长不直度15水平度15位置误差及不平行度15b、 基础型钢安装后，其顶部宜高出地平面10nun，手车式成套柜按产品技术要求进行。c、 基础型钢应有明显的不少于两点的可靠接地。4.2.2.4. 与盘柜安装工程有关的建筑工程的施工，应符合下列要求：a、 与盘柜安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。b、 屋顶、楼板施工完毕，不得渗漏。室内地面工作结束，室内沟道无积水、杂物。c、 予埋件及予埋孔符合设计要求。门窗安装完毕。进行装饰工作有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作已全部结束。d、 与土建单位办理必要工程工序交接手续。4.2.2.5. 根据各配电室情况的不同，可采用手动小车、人力车、滚杆将盘柜运至室内。a、 对于有电缆夹层及较高的配电室要搭设必要的起吊平台。b、 对于多台组合柜及超重盘柜要制作专用的移动工具。c、 起重机具要由专职起重人员指挥，起吊用的索具与设备铅垂线的夹角不应大于3O0d、 将盘柜按设计要求的顺序逐台找正，固定盘柜的紧固件应用镀锌制品。e、 盘、柜及盘、柜内设备与各构件间连接应牢固。控制盘（台）、直流屏继电保护盘和自动装置盘等不宜与基础型钢焊接，宜用螺栓连接。引进盘、柜制造厂产品说明书有特殊要求的应依产品说明书为准。4.2.2.6. 盘、柜单独或成列安置时，其垂直度、水平偏差以及盘、柜面偏差和盘、柜间接缝的允许偏差应符合以下规定： 盘、柜安置的允许偏差项目允许偏差垂直度（m）1.5水平偏差相邻两盘顶部2成列盘顶部5盘面偏差相邻两盘边1成列盘面5盘间接缝24.2.2.7. 盘柜的接地应牢固良好，装有供检修用的接地装置。a、 严格执行公司质量保证手册和质量体系程序等质量体系文件。b、 按工程质量A、B、C三级控制进行全过程控制。c、 专职质检人员及时检查工程质量，作好记录，对不合格项（品）要及时提出并监督整改。施工班组亦要做好自检记录，以备核查。d、 定期进行工程质量评比，推行质量奖惩制度5. 进度计划5.1. 工作内容，工作开展的先后顺序。5.2. 每一个分项工作开工时间、竣工时间。6. 劳动力计划4.1 人员安排计划 时间 人数 工种 年月月月月月月月月月月直接劳动力安装电工起重工力工小计非直接劳动力电气安装工程师其他管理人员小计合计7. 执行的技术规范、标准、规程和主要质量指标7.1、 执行的技术规范、标准、规程7.1.1. 工程设计和施工图纸。7.1.2. 电气装置安装工程，接地施工及验收规范GB5016992。7.1.3. 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-96。7.1.4. 建筑电气工程施工质量验收规范GBJ5030320027.1.5. 本公司质量保证手册、质量体系程序及其支撑性文件。7.2、 主要质量指标7.2.1、 工程一次交验合格率1007.2.2、 工程优良率8. 施工技术措施、质量保证措施8.1. 施工技术措施8.1.1. 工程开始施工前，工号工程师根据设计和图纸要求向全体参加该工程施工的人员进行全面细致的技术交底，不参加技术交底的人员不得参与施工。8.1.2. 要求全体施工人员在施工前要全面详细的阅读施工图，做到人人心中有数，在此基础上结合现场实际把施工中可能遇到的问题及时提出，把问题解决在施工以前，尽量减少施工中返工。8.2. 质量保证措施8.2.1. 严把设备出库关：出库的盘柜要详细检查盘柜的位号与图纸标示的位号相符，逐盘核对其产品合格证、说明书、材质证等应符合设计要求并作妥善保管。8.2.2. 施工人员和专职质检人员在施工中应及时做好自检和互检工作，并做好记录，对发现的质量问题和不合格项目及时提出并做好整改。8.2.3. 定期进行工程质量评比，推行质量奖惩制度。9. 工机具计划9.1 工机具计划序号名称规格型号单位数量备注1汽车吊辆2汽车辆3液压手推车台4自制起吊车台5电焊机台6磨光机台7砂轮切割机台8气焊工具套9撬杆把10测平仪台11水平尺个12扳手把13扳手把14扳手把15手提钻台16手枪钻台17线坠个18塞尺套19尼龙绳M10. 手段用料计划10.1. 规范材料库房管理，材料严格按规格、型号统一规范整齐摆放，标识清晰。10.2. 实行班组用料领料单制度。10.3. 实行工程用料限额领料制度，施工人员凭工号工程师签发的限额领料卡领料，避免错领、错用及浪费现象的发生。11. 职业健康安全、环境管理11.1. 施工人员进人施工现场要戴好安全帽，穿合格的劳动鞋，高空交叉作业应严格遵守高空作业的有关规定，严禁从高空向下抛掷工具、材料，高空作业应正确系好安全带。11.2. 现场存放油料的库房，必须进行防渗漏处理。储存和使用都要采取措施，防止跑、冒、滴、污染水体。11.3. 施工现场在指定地点设置厕所，并设置化粪池进行处理。11.4. 施工及生活垃圾排放措施11.5. 对可回收的固体废弃物如各种包装物、废玻璃、废钢铁、废塑料、废书报、纸张等采取分类捡放，卖到当地废品回收站。11.6. 其余固体废弃物联系当地环卫部门，委托他们进行处理。11.7. 施工垃圾应集中堆放，严禁随意抛撒。施工垃圾应及时清运，适量洒水，减少扬尘。11.8. 施工污水、废液排放措施11.9. 冲厕所污水在厕所污水经粪池处理后排入当地市政管网。11.10. 医务室废液集中收集，联系当地医院，委托他们进行处理。11.11. 其它一般废液、污水直接排入市政管网。11.12. 防施工噪音措施11.13. 施工现场应遵照中华人民共和国建筑施工场界噪声限值（GB12523-90）防止噪声污染。施工时对重点噪声源采取相应的隔离措施，早7点以前、晚10点以后不得进行扰民的施工作业。12. 其它12.1. 积极学习贯彻执行国家、行业和地方现行的防火法律、法规和制度，增加安全意识和自我保护意识，做到“三不伤害”。在运行的装置区和防火区施工，应办理动火手续，甲方检验合格后再施工，同时配齐灭火的器具，并有专人监火。12.2. 现场使用的电焊机、切割机等机具应严格按照设备操作规程操作，并做好外壳接地，确保人身安全和设备安全运行。12.3. 施工现场机具、材料应摆放整齐并有防护措施。12.4. 施工现场临时道路其面层应采用细石、焦渣等铺设，防止道路扬尘。
