厨房电器5S.目视化标识标准化V2.6.1(ppt文档).ppt

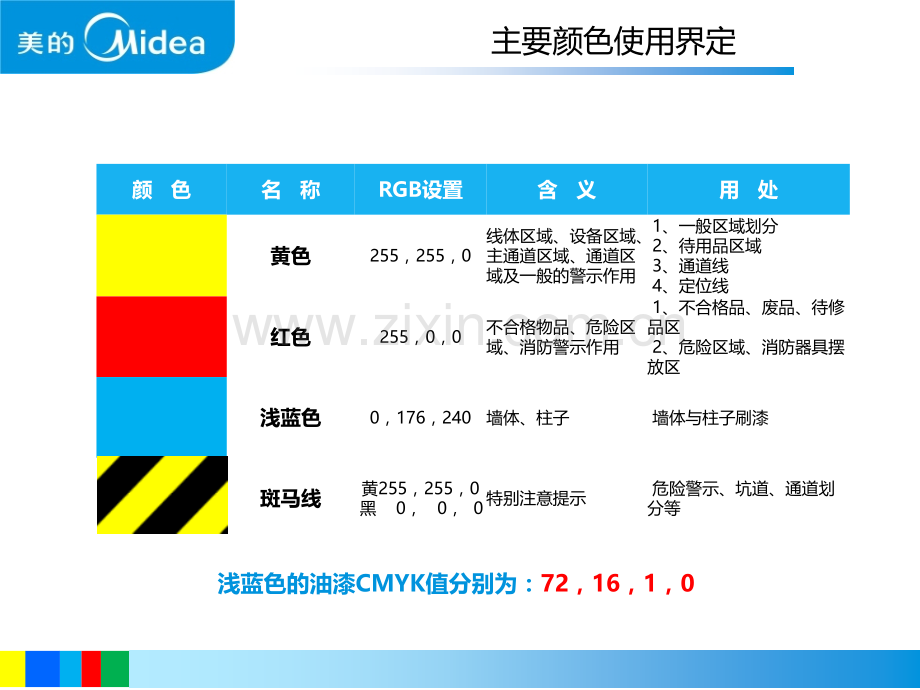

厨房电器目视化标识标准厨房电器目视化标识标准V2.6精益制造部IE中心颜 色名 称RGB设置含 义用 处黄色255，255，0线体区域、设备区域、主通道区域、通道区域及一般的警示作用 1、一般区域划分 2、待用品区域 3、通道线 4、定位线红色255，0，0不合格物品、危险区域、消防警示作用 1、不合格品、废品、待修品区 2、危险区域、消防器具摆放区浅蓝色0，176，240墙体、柱子 墙体与柱子刷漆斑马线黄255，255，0 黑 0，0，0特别注意提示 危险警示、坑道、通道划分等主要颜色使用界定浅蓝色的油漆CMYK值分别为：72，16，1，03.墙/柱/门等标识1.主通道标识主通道标识上下行箭头标识人行斑马线标识2.区域标识四角定位区域标识物料标识早会标识工装器具限高标识消防通道区域标识拉式超市区域标识门口区域标识大区域名称标识墙体标识柱子颜色护栏标识楼梯标识门推拉标识Contents4.悬挂粘贴标识岗位悬挂标识线别标识区域悬挂标识物料悬挂标识物料在库量标识不良区域/物料悬挂标识车间办公室标识区域管理标识5.设备工装标识设备名称标识大/特殊设备名称标识设备状态标识设备维修牌工装器具标识员工柜标识工具柜标识7.七大看板及标识看板样式模板七大看板说明三年规划看板公司/工厂介绍生产指标管理重点课题管理优秀项目/成果展示安全生产管理客户投诉管理看板看板责任卡标识Contents6.警示/禁止/开关标识安全警示标示电子摄像区标识玻璃警示带空调开关标识灯开关标识污水回用标识禁止洗手标识垃圾分类标识1.主通道标识1.主通道标识1.1 主通道标识120mm100mm45mm胶带人行通道：绿色喷漆主通道：颜色按现状主通道：是工厂车间工装车、大型叉车运输的主要通道。主通道必须有中间分隔线、上下行箭头、人行通道，其他普通通道不需要。白色喷漆箭头的间距为10m3m2m1.主通道标识1.2 上下行箭头标识173mm100mm200mm白 色 喷 漆底色按现状400mm1.主通道标识1.3 人行斑马线标识120mm200mm白色喷漆底色：绿色白色喷漆2.区域标识2.区域标识2.1 四角定位A.地面线边物料工装、周转车、垃圾桶、盆栽定位50mm50mm50mm50mm黄胶B.不合格品、返修物料区及 工装定位50mm50mm50mm50mm红胶2.区域标识2.2 区域定位A.线体、休息区、周转区、物料存放区等大区域定位100mm150mm45100mm150mm45B.不合格品、返修物料区 及工装定位黄胶红胶2.区域标识2.3 物料标识原来生活可以更美的 Its your idea底 板 组 件周 转 区200mm90mm标识材料：打印纸，直接按示例打印（黑白）格式：微软雅黑 72号 加粗 0103050702040608喷漆颜色：边框为黄色字体为白色400mm300mm40mm280mm150mm2.区域标识2.4 早会标识底色按现状2.区域标识2.5 工装器具限高标识2m100mm立柱或墙面红色胶带绕立柱一圈限高60mm40mm70mm40mm限高白纸打印剪辑白色打印剪辑2.区域标识2.6 消防通道区域标识消防栓/灭火器处于公共使用通道区域，要保证有一定空间使人员快速拿出消防设施墙面消防栓/灭火器350mm900mm底色按现状50mm红胶红胶红胶2.区域标识2.7 拉式超市区域标识100mm70mm50mm100mm白色喷漆拉式超市的物料按先进先出原则备注：超市上方的悬挂标识高度为2.2m。外框为100mm黄胶内框为45mm黄胶2.区域标识2.8 门口区域标识用黄胶围成2个弧形，表明在门的活动区域内，不能放置其他部品45mm45mm45mm2.区域标识2.9 大区域名称标识内销总成装配区Domestic Final Assembly Area字体格式：中文微软雅黑 380号 加粗；英文微软雅黑 100号 不加粗 标识牌材料：安迪板，双面，电脑写真，厚度4mm800mm600mm备注：大区域悬挂标识悬挂高度为2.3m。3.墙、柱等标示3.墙、柱等标识3.1 墙体标识*工厂填充蓝色RGB:1，162，234填充灰色RGB:96，96，96250mm250mm100mm示例：标识材料：贴纸3.墙、柱等标识3.2 柱子颜色1300mm45mm胶带喷漆颜色：浅蓝色喷漆高度与窗户下沿齐平浅蓝色喷漆浅蓝色喷漆浅蓝色喷漆B.马龙基地连廊支撑柱喷漆颜色A.工厂立柱颜色3.墙、柱等标识3.3 护栏颜色A.墙边/电梯护栏B.工厂门口护栏200mm（喷漆）300mm（喷漆）3.墙、柱等标识3.4 楼梯颜色45mm(黄胶)100mm50mm50mm90mm黄胶备注：楼梯上下行箭头每2个箭头空一道楼梯，按照靠右行走的 规则进行标识3.墙、柱等标识3.5 门推拉标识字体格式：中文微软雅黑 200号 不加粗；英文微软雅黑 48号 不加粗 标识牌材料：电脑写真贴纸，单面，贴在门把手旁标识牌尺寸：圆直径为120mm120mmPULL4.悬挂张贴标识4.悬挂张贴标识4.1 岗位悬挂标识标识牌材料：亚克力板，双面，面胶电脑写真标识牌尺寸：标准A4大小，厚度2*2mm“关键工序”字体为蓝色备注：1.若不是关键工序，只需标明工序名称；2.岗位悬挂标识悬挂高度为1.8m。固定变压器Fixed Transformer关键工序Key Process外观检验visual inspection 底色为乳白色：CMYK 值为1,2,6,0 字体格式：中文微软雅黑 120号 加粗；英文微软雅黑 50号 不加粗 4.悬挂张贴标识4.2 线别标识标识牌材料：亚克力板，双面，面胶电脑写真标识牌尺寸：标准尺寸为450mm*300mm，厚度2*2mm总装1线Final Assembly 1备注：线别标识悬挂高度为2.3m。底色为乳白色：CMYK 值为1,2,6,0 字体格式：中文微软雅黑 215号 加粗；英文微软雅黑 120号 不加粗 4.悬挂张贴标识4.3 区域悬挂标识标识牌材料：亚克力板，双面，面胶电脑写真标识牌尺寸：标准尺寸为450mm*300mm，厚度2*2mm注塑成品区备注：区域悬挂标识悬挂高度为2.3m。Finished Good Area of Injection Molding 底色为乳白色：CMYK 值为1,2,6,0 字体格式：中文微软雅黑 190号 加粗；英文微软雅黑 65号 不加粗 4.悬挂张贴标识4.4 物料悬挂标识标识牌材料：亚克力板，双面，面胶电脑写真标识牌尺寸：标准A4，297mm*210mm，厚度2*2mm注塑门面备注：物料悬挂标识悬挂高度为2.2m。Door Frame of Injection Molding底色为乳白色：CMYK 值为1,2,6,0 字体格式：中文微软雅黑 160号 加粗；英文微软雅黑 50号 不加粗 4.悬挂张贴标识4.5 物料在库量标识序号库位物料编码物料名称数量入库时间出库时间备注1*20028/115/2234567*区(仓库)物料库位标示管理看板标识牌材料：亚克力板，A3大小，面胶电脑写真，厚度4mm标识牌用途：用于仓库物料标识、周转区/暂存区/拉式超市物料标识日月字体格式：标题微软雅黑 45号 加粗；表头微软雅黑 36号 加粗 4.悬挂张贴标识4.6 不良区域/物料悬挂标识A.不良品存放区域标识（亚克力板）标准尺寸为450mm*300mm，双面，厚度2*2mm，面胶电脑写真注塑不合格品放置区B.不良物料名称标识（亚克力板）门面不合格品标准A4大小（297mm*210mm），双面，厚度2*2mm，面胶电脑写真Reject Door FrameMolding 底色为乳白色：CMYK 值为1,2,6,0 字体格式：中文微软雅黑 150号 加粗；英文微软雅黑 65号 不加粗 字体格式：中文微软雅黑 110号 加粗；英文微软雅黑 50号 不加粗 Reject Good Area of Injection 4.悬挂张贴标识4.7 车间办公室名称标识标识牌材料：亚克力板，面胶电脑写真，单面，厚度4mm标识牌尺寸：标准尺寸为350mm*150mm来料检办公室Incoming Quality Control Office底色为乳白色：CMYK 值为1,2,6,0 字体格式：中文微软雅黑 120号 加粗；英文微软雅黑 50号 不加粗 4.悬挂张贴标识4.8 区域管理点检标识标识牌材料：打印纸黑白打印标识牌尺寸：标准尺寸A4备注：按附件直接彩打5.设备工装标识5.设备工装标识5.1 设备名称标识折 弯 机bending machine标识牌材料：亚克力板，面胶电脑写真，单面，厚度4mm标识牌尺寸：标准A4大小（297mm*210mm）备注：设备名称张贴或悬挂(依实际情况)高度为1.8m。底色为乳白色：CMYK 值为1,2,6,0 字体格式：中文微软雅黑 150号 加粗；英文微软雅黑 70号 不加粗 5.设备工装标识5.2 大/特殊设备名称标识（1）字体格式：中文微软雅黑 600号 加粗；英文微软雅黑 160号 不加粗 标识牌材料：安迪板，单面，电脑写真，厚度3mm标识牌用途：此类标识牌用在大/特殊设备上备注：此标识牌一般贴在大设备右（左）上角，依实际情况判定。连动Joint Punch Line 11800mm800mm数字格式：方正兰亭粗黑简体1500号例：单冲、连动、高速冲床、喷漆、喷油线等字体格式：中文微软雅黑 1200号 加粗；英文微软雅黑 320号 不加粗 喷粉Spray chalk Line 111700mm1700mm数字格式：方正兰亭粗黑简体3000号标识牌材料：安迪板，单面，电脑写真，厚度3mm标识牌用途：此类标识牌用在大/特殊设备上例：喷粉线等特殊大型设备5.设备工装标识5.2 大/特殊设备名称标识（2）备注：此标识牌一般贴在大设备中央位置，高度一般为2.3m5.设备工装标识5.3 设备运行状态标识设备放置区域及序列号圆直径：250mm备注：设备运行状态张贴高度为1.6m。（材料为有机玻璃）5.设备工装标识5.4 设备维修警示牌设 备 维 修Equipment Maintenance维修人员：_联系电话：_维修时间：_年_月_日 _年_月_日300mm500mm警示牌标识牌材料：亚克力板，面胶电脑写真，单面，厚度4mm底色为乳白色：CMYK 值为1,2,6,0 微软雅黑100号加粗微软雅黑110号加粗微软雅黑80号不加粗微软雅黑50号加粗5.设备工装标识5.5 工装车/周转器具标识标识牌要求：150mm*240mm，有机玻璃2mm厚，采用面胶电脑写真（写真粘在有机玻璃背面）可更改区域可更改区域各工厂按需求添加类别各工厂按需求添加类别备注：红色区域外为“不可更改区域”，不能更改5.设备工装标识5.6 员工柜标识个人照片柜号：*班组：*线姓名：赵*85mm138mm标识牌材料：打印纸，彩色直接打印，直接贴在员工柜上格式：微软雅黑 20号备注：可依据实际柜子大小来进行缩放5.设备工装标识5.7 工具柜标识（常锁）工具柜管理标识责 任 人：联系方式：常常 锁锁区域主管：联系方式：照片照片160mm10.5mm标识牌材料：打印纸，彩色直接打印，过塑后直接贴在工具柜上字体格式：正文 微软雅黑 加粗 18号字体格式：华文新魏 加粗红色 44号标题格式：微软雅黑 加粗 青绿色 24号5.设备工装标识5.7 工具柜标识（常开）责 任 人：联系方式：区域主管：联系方式：照片照片常常 开开标识牌材料：打印纸，彩色直接打印，过塑后直接贴在工具柜上160mm10.5mm字体格式：正文 微软雅黑 加粗 18号字体格式：华文新魏 加粗红色 44号标题格式：微软雅黑 加粗 青绿色 24号工具柜管理标识6.警示/禁止/开关标识6.警示/禁止/开关标识6.1 安全警示标识A.当心触电标识（材料：安迪板）80mm60mm字体格式：中文微软雅黑 40号 加粗；英文微软雅黑 20号 不加粗 6.警示/禁止/开关标识6.1 安全警示标识A.当心触电标识（材料：安迪板）B.当心夹手标识（材料：安迪板）80mm60mm6.警示/禁止/开关标识6.1 安全警示标识字体格式：中文微软雅黑 40号 加粗；英文微软雅黑 20号 不加粗 C.当心机械伤人标识（材料：安迪板）80mm60mm6.警示/禁止/开关标识6.1 安全警示标识字体格式：中文微软雅黑 40号 加粗；英文微软雅黑 20号 不加粗 D.当心机械伤人标识（亚克力板），双面，厚度2*2mm，A4大小底色为乳白色：CMYK 值为1,2,6,0 中文微软雅黑 70号 加粗英文微软雅黑 50号 不加粗6.警示/禁止/开关标识6.1 安全警示标识E.严禁攀爬标识（亚克力板）单面，厚度4mm300mm450mm字体格式：中文微软雅黑 150号 加粗；英文微软雅黑 90号 不加粗 底色为乳白色：CMYK 值为1,2,6,0 6.警示/禁止/开关标识6.1 安全警示标识F.请戴安全帽标识（亚克力板）单面，厚度4mm300mm450mm底色为乳白色：CMYK 值为1,2,6,0 字体格式：中文微软雅黑 110号 加粗；英文微软雅黑 55号 不加粗 6.警示/禁止/开关标识6.1 安全警示标识6.2 电子摄像区标识您 已 进 入24小时监控区You have entered the 24 hours surveillance area.标识牌材料：亚克力板，面胶电脑写真，单面，厚度4mm标识牌尺寸：标准尺寸为450mm*300mm字体格式：中文微软雅黑 110号 加粗；英文微软雅黑 55号 不加粗 6.警示/禁止/开关标识6.3 玻璃警示带样式标准120mm100mm玻 璃6.警示/禁止/开关标识使用条件工作岗位设定在30以上正常工作时间范围内（休假、下班期间需关闭空调）温度设定办公区域温度设定在2628即可车间温度设定为29即可操作小提示开机：开风机 开温控开关，功能设置为【*】关机：关温控开关 2min后 关风机责任人：*联系电话：*空调开关管理标识12mm6.5mm标识牌材料：打印纸，彩色直接打印，过塑后贴在开关正上方字体格式：正文微软雅黑 加粗 11号标题格式：微软雅黑 加粗 青绿色 18号6.警示/禁止/开关标识6.4 空调开关标识6.5 灯开关标识使用时间工作时间范围内（放假、下班期间需关闭）管理标准最后离开的员工请关灯管理责任人*联系方式*灯开关管理标识开关节约用电从我做起12mm6.5mm字体格式：正文微软雅黑 加粗 11号标题格式：微软雅黑 加粗 青绿色 18号标识牌材料：打印纸，彩色直接打印，过塑后贴在开关的右边微软雅黑 加粗 16号6.警示/禁止/开关标识6.6 污水回用标识回用污水禁止饮用标识牌材料：A5打印纸，彩色直接打印，过塑后粘贴微软雅黑 加粗 48号6.警示/禁止/开关标识备注：按附件直接彩打饮用之水禁止洗手6.警示/禁止/开关标识标识牌材料：A5打印纸，彩色直接打印，过塑后粘贴6.7 禁止洗手标识备注：按附件直接彩打微软雅黑 加粗 48号6.警示/禁止/开关标识6.8 垃圾分类标识（1）可回收垃圾 Recyclable表示适宜可回收的塑料袋、纸屑、废铁、相关物料等。可回收垃圾标识牌材料：打印纸，彩色直接打印，过塑后粘贴在垃圾桶正上方160mm100mm备注：不强制使用，若有需求必须按此标识标准制作。6.警示/禁止/开关标识6.8 垃圾分类标识（2）不可回收垃圾不可回收垃圾 Unrecyclable表示适宜不可回收的果皮、碎玻璃、碎布、电池等。备注：不强制使用，若有需求必须按此标识标准制作。160mm100mm标识牌材料：打印纸，彩色直接打印，过塑后粘贴在垃圾桶正上方7.七大看板 及标识7.七大看板及标识7.1 看板样式模板200mm看板管理标识分类为：管理用（蓝色填充）、教育用（绿色填充）、宣传用（黄色填充）新增看板要经过精益制造部审核，管理标识卡统一由精益制造部张贴7.七大看板及标识七大看板的说明a.看板设计尺寸（除指标管理看板外）均为：2350*1000mm，生产指标PDCA管理看板为：3400*1000mm；b.看板架可利用现有资源；若资源限制，可酌情修改尺寸，但以各单位内部看板尺 寸一致性为原则；c.第3-5块看板表面材料必须是可以反复擦写的，如清玻璃。6-7块安全管理看板和客户投 诉管理看板要做成磁性板，可吸附小磁钉。一、各工厂参观通道7大看板的统一规划为：2.各产品公司/工厂详细介绍1.三年愿景内容3.生产性管理指标PDCA管理4.工厂重点问题点/课题管理5.优秀项目、成果展示6.安全管理看板7.客户投诉管理看板二、7大看板的制作要求：*公司/工厂三年规划是我们的工作方式7.七大看板及标识7.2 公司/工厂三年规划看板正文格式：字体一般为微软雅黑，依实际情况定标题格式：方正兰亭粗黑简体*公司/工厂介绍是我们的工作方式7.七大看板及标识7.3 公司/工厂介绍正文格式：字体一般为微软雅黑，依实际情况定标题格式：方正兰亭粗黑简体是我们的工作方式*公司/工厂生产指标管理看板7.七大看板及标识7.4 生产指标管理看板标题格式：方正兰亭粗黑简体正文格式：字体一般为微软雅黑，依实际情况定A4A4A47.七大看板及标识7.5 重点课题/问题管理看板*公司/工厂重点课题/问题管理看板是我们的工作方式正文格式：字体一般为微软雅黑，依实际情况定标题格式：方正兰亭粗黑简体7.七大看板及标识7.6 优秀项目、成果展示看板是我们的工作方式*公司/工厂优秀项目、成果展示看板正文格式：字体一般为微软雅黑，依实际情况定标题格式：方正兰亭粗黑简体A4A4A4A4A4A4A4A4A4A3A3A37.七大看板及标识7.7 安全生产管理看板*公司/工厂安全生产管理看板是我们的工作方式标题格式：方正兰亭粗黑简体正文格式：字体一般为微软雅黑，依实际情况定A4A4A4A4A3A3A3放可吸附小磁钉（分红色、绿色）磁性板7.七大看板及标识7.8 客户投诉管理看板*公司/工厂客户投诉管理看板是我们的工作方式A4A4A4A4A4A4A4A4放可吸附小磁钉（分红色、绿色、黄色）磁性板7.七大看板及标识7.9 看板责任卡标识看 板 维 护 责 任 卡责 任 人：*联系电话：*更新时间：每月第十个工作日前看板5S清洁保养周期：每月次照片字体格式：微软雅黑 16号 加粗标题格式：微软雅黑 18号 青绿色 加粗标识牌材料：打印纸，彩色直接打印，过塑后贴在看板左下角上看板信息的更新周期依看板内容管理而定 The End
