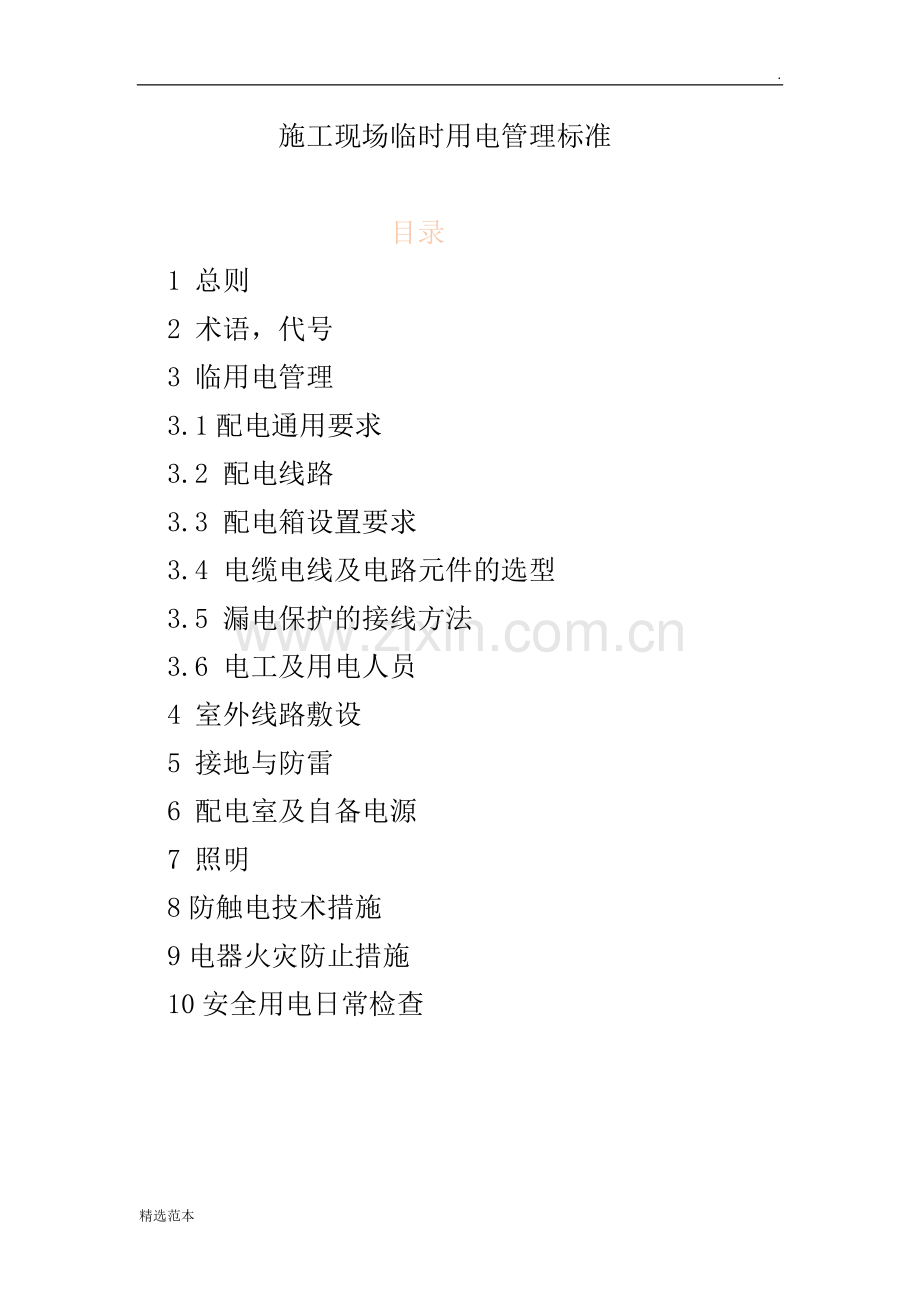

施工现场临时用电管理标准

目录
1 总则
2 术语，代号
3 临用电管理
3.1配电通用要求
3.2 配电线路
3.3 配电箱设置要求
3.4 电缆电线及电路元件的选型
3.5 漏电保护的接线方法
3.6 电工及用电人员
4 室外线路敷设
5 接地与防雷
6 配电室及自备电源
7 照明
8防触电技术措施
9电器火灾防止措施
10安全用电日常检查

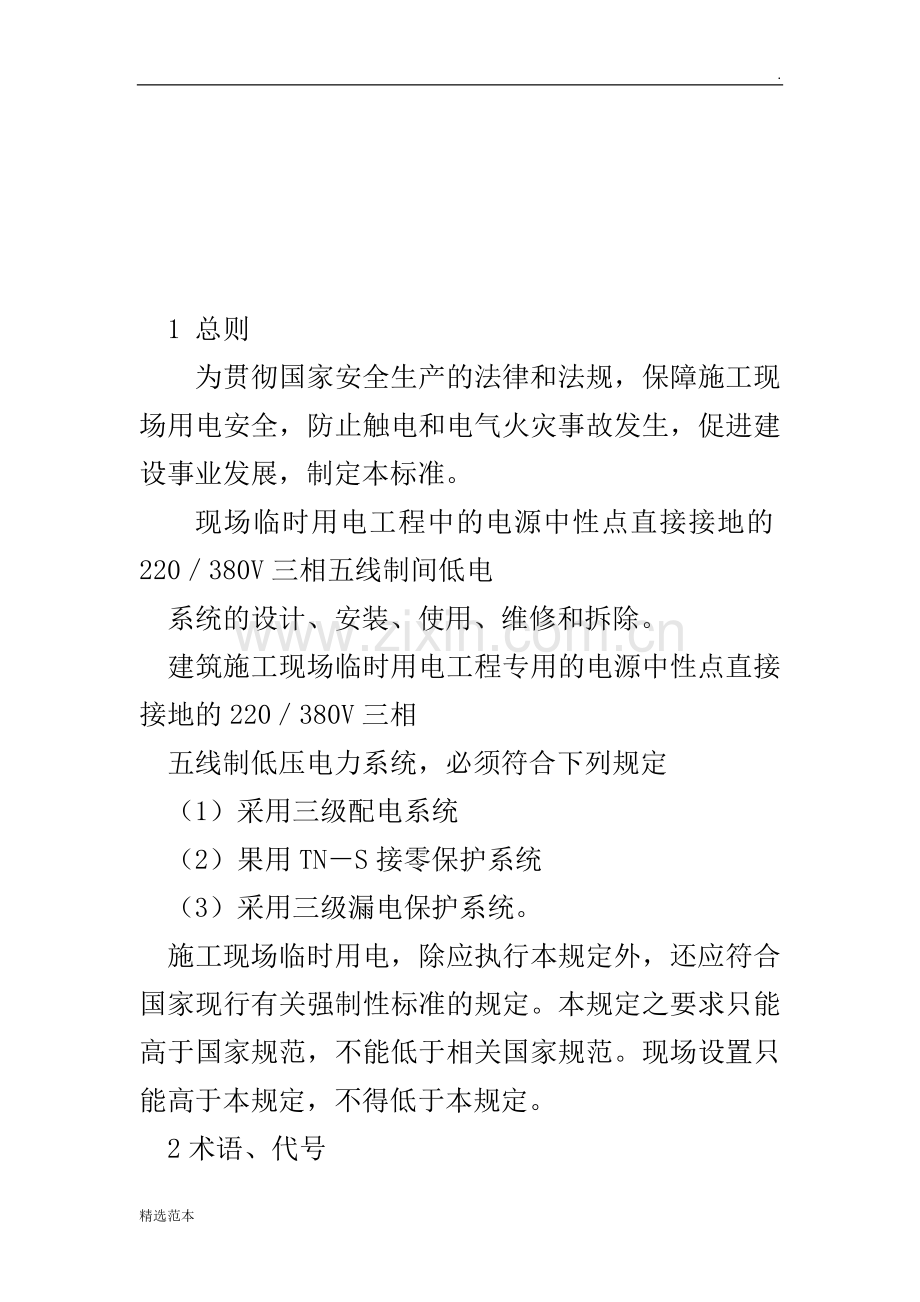

1 总则
为贯彻国家安全生产的法律和法规，保障施工现场用电安全，防止触电和电气火灾事故发生，促进建设事业发展，制定本标准。
现场临时用电工程中的电源中性点直接接地的220／380V三相五线制间低电
系统的设计、安装、使用、维修和拆除。
建筑施工现场临时用电工程专用的电源中性点直接接地的220／380V三相
五线制低压电力系统，必须符合下列规定
（1）采用三级配电系统
（2）果用TN－S接零保护系统
（3）采用三级漏电保护系统。
施工现场临时用电，除应执行本规定外，还应符合国家现行有关强制性标准的规定。本规定之要求只能高于国家规范，不能低于相关国家规范。现场设置只能高于本规定，不得低于本规定。
2术语、代号
（1）低压、高压
（2）外电线路
（3）接地、工作接地、重复接地
（4）接地体、人工接地体、自然接地体
（5）触电、电击、电伤
（6）配电箱、分配箱、开关
3 临时用电管理
3.1、通用要求
（1）本工程临时用电采用TN－S三相五线制，三级配电三级保护，三级配电指：一级配电箱、二级配电箱、三级配电和开关箱，动力配电与照明配电分別设置，二级保护指一级配电箱、二级配电箱、三级配电箱和开关箱必须经漏电保护开关保护，其中一级配电和二级配电需做重复接地。
（2）施工现场临时用电必须建立安全技术档案，并应包括下列内容
1）用电组织设计的安全资料；
2）用电技术交底资料；
3）用电工程检查验收表；
4）电气设备的试、检验凭单和调试记录
5）接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；
6）定期检（复）查表
7）电工安装、巡检、维修、拆除工作记录。
3.2、配电箱的材质和安置要求
（1）配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1．5mm。
（2）固定式配电箱、开关箱的中心与地面的垂直距离为1．4m－1．6m；移动式配电箱开关箱的中心与地面的垂直距离宜为0．8--m1.6m
（3）分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定设备的水平距离不得超过3米。
（4）配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源烘烤的场所。
（5）配电箱周围应有足够二人同时工作的空间和通道，严禁堆放任何妨碍操作及维修工作的物品，不得有灌木、杂草。
（6）配电箱、开关箱必须有防水、防尘设施，必须有门锁。
（7）一级、二级配电需做防护棚，周围操作空间不小于700mm，并做重复接地，二级配电箱在室内可不做防护棚，但需保证起周围的安全距离。

3.3、配电箱开关箱装设的电器要求
（1）常规的箱内安装是从左到右或从上到下均匀分布，断路开关和装设在左面或上面，漏电保护器安装在右面或下面。
（2）配电箱内的电器，应安装在金属或非木质的绝缘板上。
（3）配电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均应作可靠的保护接零，保护接零必须采用标准的黄绿双色线及专用接线板连接，与工作零线应有明显的区别。
（4）配电箱、开关箱电源导线的进出为下进下出，不能设在上面、后面或侧面，更不应当从门缝隙中引进和引出导线。
（5）配电箱需按照国家规范设置零排和低排，并有明显的标识，配电箱还需表明其名称、用途，并做出分路标记，电箱内需有线路图且表明各元件的容量。

（6） 总配电柜应设应装设电压表、总电流表、总电度表及可视型空气开关、可视型漏电断路保护开关。分配电箱的电器配置与接线，应与总配电箱的电器配置与接线，以及配电线路相适应，分配电箱、开关箱也必须配置可视型空气开关和可视型漏电断路保护器。
（7） 每台用电设备，应有各自专用的开关箱，必须实行“一机一闸一漏一箱”制，严禁用同一开关电器直接控制两台或两台以上用电设备（含插座）。
（8） 其他规定参照相关的国家规范。
3.4 电缆电线及电路元件的选型
（1）总配电干线应根据现场用电负荷来选取，推荐使用带铠铜线电缆YJV22-3*185+2*95；二级配电电缆推荐使用YTV22-3*50+2*25电缆；三级配电推荐使用YC3*6+2*4电缆，推荐配置均为国标产品。
（2）若用铝缆则提升一个规格，严禁使用非标电气元件。
3.5、漏电保护的接线方法
（1）漏电保护器，应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。
（2）开关箱内的漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0．1s。
（3）用于潮湿和有腐蚀介质场所的漏电保护器，应采用防溅型产品，其额定漏电作电流应不大于15mA，额定漏电动作时间应小于0．1s。
（4）在干燥环境下工作的36V及36V以下的用电设备，可免装漏电保护器。
（5）总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和漏电动作时间，应作合理配合，一般是三级箱漏电电流不大于15mA，二级箱不大于30mA，一级箱45-100mA，额定漏电动作时间应小于0．1s，使之具有分级分段保护功能，避免同时跳闸。
（6）漏电保护器，必须按产品说明书安装和使用。对搁置已久又重新启用或连续使用个月的漏电保护器，应认真检查其特性发现质量、性能下降时应及时修理或更换。
3.6电工及用电人员
（1）电工是指符合国家现行标准《用电安全导则》GB／T13869中规定人员，并持有近期考核技术证件者，按照规定，安装、维修或拆除临时用电工程，必须由符合规定要求的电工来完或其他用电入员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作，严禁不符合国家规定的非电工人员，进行从事临时用电工程的安装、维修和拆除工作。
（2）电气设备的使用与维护
1）施工现场的所有配电箱、开关箱应每月进行一次检查和维修人员必须是专业电工。工作时必须穿戴好绝用品，必须使用电工具。
2）检查、维修配电箱、开关箱时，必须将其前一级相应的电源开关分断电，并悬挂停电标志牌，严禁带电作业。
3）配电箱内盘面上应标明各回路的名称、用途、同时要作出分路标记。
4）总、分配电箱门应配锁，配电箱和开关箱应指定专人负责。施工现场停止作业1h以上时，应将动力开关箱上锁。
5）各种电气箱内不允许放置任何杂物，并应保持清洁，箱内不得挂接其他临时用电设备。
6）熔断器的熔体更换时，严禁用不符合原规格的熔体代替。

4 室外配电敷设
（1） 室外配电采用电缆线路时，严禁沿地面明敷。电缆线路应采用悬挂式架空或埋地敷设，要尽量避开地面构筑物和施工区，遇有施工道路需采用刚性套管敷设，线路的入地点、入地路段要做明显的标识，并应避免机械损伤和介质腐蚀。
（2）室内配线必须采用绝缘导线或电缆。木屋盖吊顶内的电线应采用金属管配线，或采用带金属保护层的绝缘导线。
（3）室内配线应根据配线类型采用嵌绝缘槽、穿电工套管、金属线槽、阻燃型刚性塑料导管（或槽）或钢索敷设。距离地面不得小于2.5米。
（4）电器和导体的选择、配电线路的保护和敷设，应符合现行国家标准《低压配电设计规范》GB50054的有关规定。
（5）每幢临时建筑进线处应设置电源箱，按照上述要求安装，漏电保护器的选择应符合现行国家标准《剩余电流动作保护电器的一般要求》GB／Z6829和《剩余电流动作保护装置安装和运行》GB13955的规定。

5. 接地与防雷
（1）在施工现场专用变压器供电的TN－S接零保护系统中，电气设备的金属外壳与保护零线PE连接。采用N系统做保护接零时，工作零线N必通过总漏电保器。
（2）PE线上严禁设开关或断路器，严禁通过工作电流，且严禁断线。
（3）在380V不接地低压系统中，一般要求保护接地电阻Re≤4欧姆。
（4）TN系统中的保护零线除必须在配电室或配电箱处做重复接地处，还必须在配电系统的中间处和末端处做重复接地。在TN系统中，保护零线每一处接地电阻值不应大于10欧姆。
5.2防雷措施，雷电会造成设备与设施的破坏，也可造成大面积的停电或电气设备的直接损坏和人员伤亡，户外大型设备需采取必要的防雷措施。
（1）一般采用避雷针、避雷器、避雷网、避雷线等装置将雷电直接导入大地。
（2）避雷针主要用来保护露天变配电设备／建物和构筑物避雷线主要用来保护电力线路。
（3）避雷网和避雷带主要用来保护建筑物。
（4）避雷器主要用来保护电力设备。
6.配电室和自备电源
(1）在市政供电不足或市政供电不能满足生产需要时，可自备发动机，发动机的功率按工程需要设置。
（2）发的设备一般应设置室内，排烟管需伸出室外，且远离易燃物、可燃物以及宿舍等生活、施工区域，室内必须保持良好的通风，室内严禁放置易燃、宜爆物品，室内严禁堆放杂物。
（3）发电设备必须设双向开关和自动熄火装置，严禁和市政线路并联。
7.1现场照明
（1）临时建筑的照明应优先采用高效光源和节能灯具。照度应符合现行国家标准《建筑照明设计标准》GB50034的有关规定。
（2）照明方式的确定应符合下列规定：
1）工作场所应设置一般照明。同一场所内的不同区域有不同照度要求时，应采用分区般照明。
2）对于部分作业面照度要求较高，只采用一般照明不能满足要求的场所．可采用混合照明的方式。
3)室外照明灯具距地面不得小于3米。
7.2照明器的选择。
（1）照明器的型式和防护等级必须与照明器的使用环境条件相适应，其质量应符合有关国家标准、规范的规定。特别对有爆炸和火灾危险的场所，照明器必须具备相应的防爆结构。
7．3照明供电的选择。
1）一般场所，供电额定电压为220V
2）遂道、人防工程、有高温、导电灰尘或灯具离地面高度低于2．4m等场所，供电额定电压为不大于36V，即采用安全照明。
3）湖湿和易触及带电体场所，供电额定电压为不大于24V，亦属安全照明。
4）特别潮湿场所，导电良好地面、锅炉或金属容器内，供电额定电压为不大于12V，亦属安全照明。
5）安全照明变压器必须是双绕组型，严禁使用自耦变压器。
7.4行灯的使用要求
（1）电源电压不得超过36V。
（2）灯头与手柄应坚固、绝缘良好并耐热防潮。
（3）灯头与灯体结合牢固，灯头上无开关
（4）灯泡外侧有金属保护网。
（5）金属网、反光罩、悬挂吊钩应固定在灯
罩的绝缘部位上。
7.5、照明系统中灯具及插座的数量在照明系统中的每一单相回路中，灯具和插座的数量不宜超过25个，并在装设漏电保护器。生活区照明控制规则适合此项规定。
7.6照明的线路及其他要求
（1） 所有线路的电线截面积安装现场用电的容量计算，同时所用铜线截面积不得小于1.5平方毫米，铝线不得小于2.5平方毫米。
（2） 金属外壳的灯具必须接地，宿舍床上严禁设开关。
8 防触电技术措施
（1） 加强工人的安全教育，提升工人的安全技能。
（2） 严禁非电工随意乱动现场电气、电线。
（3） 保持好现场电箱、线路的完整，电箱上锁。
（4） 经常检查电气设备的保护接地、接零，确保设置安全有效。
（5） 移动用电设备时必须先切断电源，并保护好电线、电缆，以免破损。
（6） 正确使用绝缘防护用品，防止触电。
（7） 设备维修时，必须切断电源并悬挂“维修中，禁止合闸”的警示牌。
9 电气的火宅的防止措施
（1） 严格控制动火作业，动火作业需要按照要求办动火证，作业人员必须持有效证件。
（2） 动火现场必须有消防器材和监护人，作业前需清理周围易燃、易爆物品。
（3） 油管、油箱严禁在施工现场焊接。
（4） 焊把线必须双线同步到位，严禁用其他导电体代替搭铁线。
（5） 现场严禁抽烟。
（6） 无证、非相关作业人员严禁操作焊机、焊枪。
（7） 施工结束需对现场进行检查，确认无火种后方可离开。
（8） 收工前需关闭电源，关闭气源阀门，相关工具妥善安置后方可收工。
（9） 现场不得存放、遗留任何易燃易爆物品，易燃易爆物品必须专人，专属地点妥善存放；随用随清理。
10安全用电保障措施
1）监督电工严格按照《临时用电施工组织设计》要求，合理布线，设量接地线、保护零线。
2）制止现场安装、维修或拆除临时用电非电工人员操作。
3）检查电气装置和漏电保护器是否完好，严禁设备带“病”运转
4）检查所有设备的负荷线、保护零线和开关箱，发现问题及时安排电工解决。
5）检查职工宿舍和职工食堂的照明用电线路布置是否符合要求，严禁私拉乱扯。
6）做好现场用电巡检记录，及漏电保护器、开关电器的测试记录存档备检。
7）清理现场，设备遮盖加封
注：检查以班组为单位，全面总结大修安全情况，找出经验和教词对发生的不安全情况，对照五实，做到四不放过通过以确保施工用电安全。
