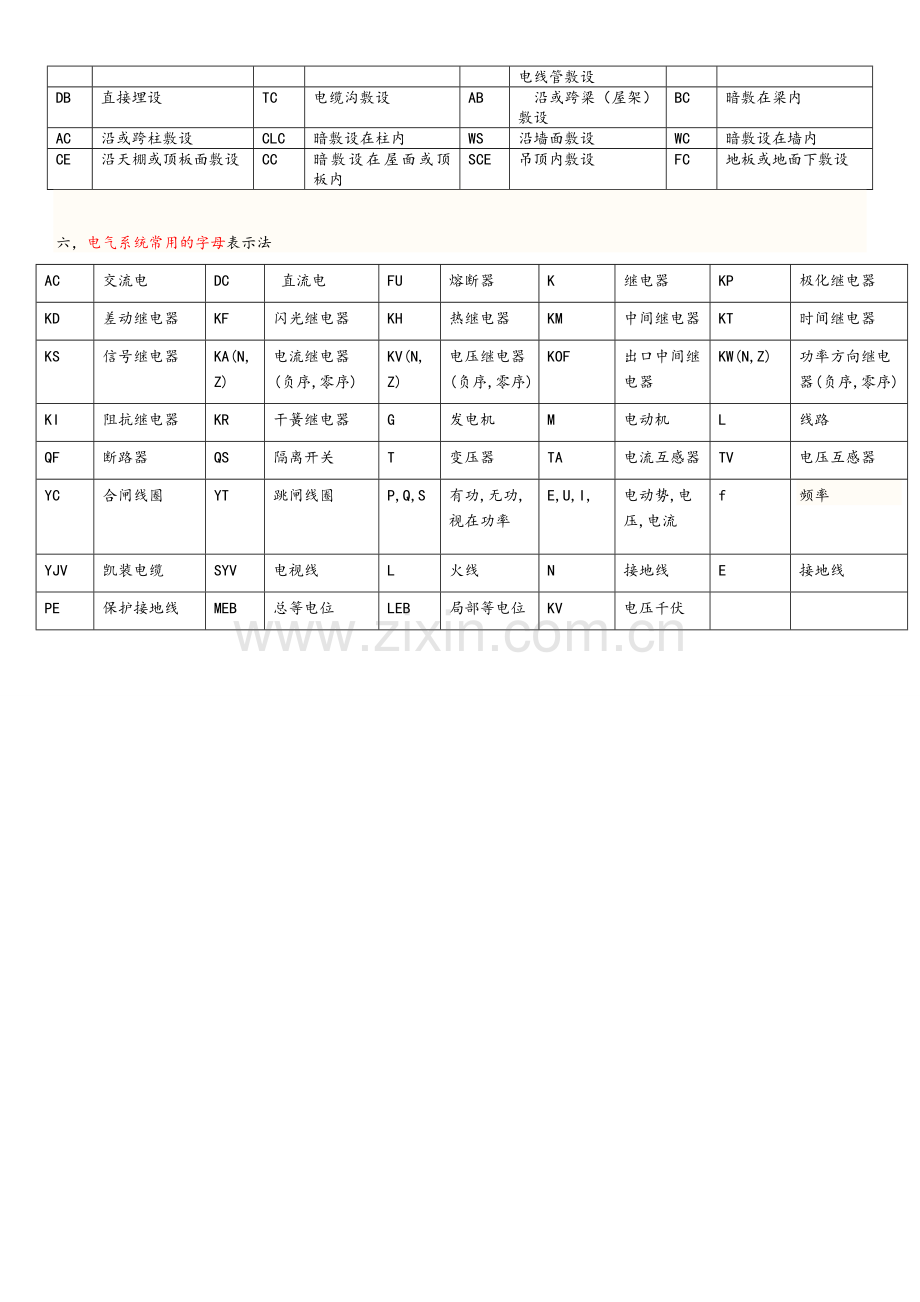

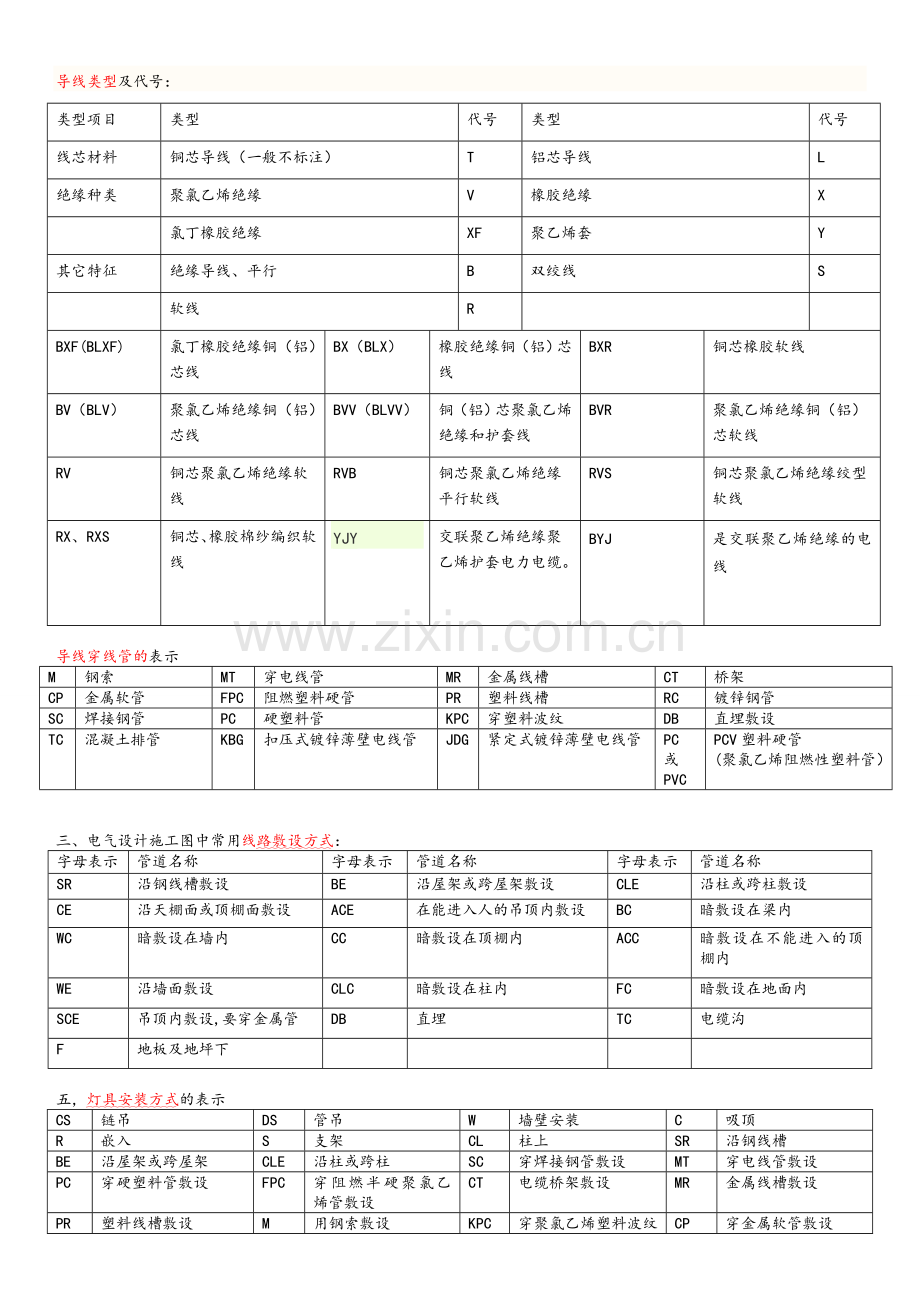

导线类型及代号：类型项目类型代号类型代号线芯材料铜芯导线（一般不标注） T 铝芯导线 L 绝缘种类聚氯乙烯绝缘 V 橡胶绝缘 X 氯丁橡胶绝缘 XF 聚乙烯套 Y 其它特征绝缘导线、平行 B 双绞线 S 软线 R BXF(BLXF) 氯丁橡胶绝缘铜（铝）芯线 BX（BLX）橡胶绝缘铜（铝）芯线 BXR 铜芯橡胶软线 BV（BLV）聚氯乙烯绝缘铜（铝）芯线 BVV（BLVV）铜（铝）芯聚氯乙烯绝缘和护套线 BVR 聚氯乙烯绝缘铜（铝）芯软线 RV 铜芯聚氯乙烯绝缘软线 RVB 铜芯聚氯乙烯绝缘平行软线 RVS 铜芯聚氯乙烯绝缘绞型软线 RX、RXS 铜芯、橡胶棉纱编织软线 YJY 交联聚乙烯绝缘聚乙烯护套电力电缆。 BYJ 是交联聚乙烯绝缘的电线导线穿线管的表示 M 钢索 MT 穿电线管 MR 金属线槽 CT 桥架 CP 金属软管 FPC 阻燃塑料硬管 PR 塑料线槽 RC 镀锌钢管 SC 焊接钢管 PC 硬塑料管 KPC 穿塑料波纹 DB 直埋敷设 TC 混凝土排管 KBG 扣压式镀锌薄壁电线管 JDG 紧定式镀锌薄壁电线管 PC或PVC PCV塑料硬管 (聚氯乙烯阻燃性塑料管）三、电气设计施工图中常用线路敷设方式：字母表示管道名称字母表示管道名称字母表示管道名称 SR 沿钢线槽敷设 BE 沿屋架或跨屋架敷设 CLE 沿柱或跨柱敷设 CE 沿天棚面或顶棚面敷设 ACE 在能进入人的吊顶内敷设 BC 暗敷设在梁内 WC 暗敷设在墙内 CC 暗敷设在顶棚内 ACC 暗敷设在不能进入的顶棚内 WE 沿墙面敷设 CLC 暗敷设在柱内 FC 暗敷设在地面内 SCE 吊顶内敷设,要穿金属管 DB 直埋 TC 电缆沟 F 地板及地坪下五，灯具安装方式的表示 CS 链吊 DS 管吊 W 墙壁安装 C 吸顶 R 嵌入 S 支架 CL 柱上 SR 沿钢线槽 BE 沿屋架或跨屋架 CLE 沿柱或跨柱 SC 穿焊接钢管敷设 MT 穿电线管敷设 PC 穿硬塑料管敷设 FPC 穿阻燃半硬聚氯乙烯管敷设 CT 电缆桥架敷设 MR 金属线槽敷设 PR 塑料线槽敷设 M 用钢索敷设 KPC 穿聚氯乙烯塑料波纹电线管敷设 CP 穿金属软管敷设 DB 直接埋设 TC 电缆沟敷设 AB 沿或跨梁（屋架）敷设 BC 暗敷在梁内 AC 沿或跨柱敷设 CLC 暗敷设在柱内 WS 沿墙面敷设 WC 暗敷设在墙内 CE 沿天棚或顶板面敷设 CC 暗敷设在屋面或顶板内 SCE 吊顶内敷设 FC 地板或地面下敷设六，电气系统常用的字母表示法 AC 交流电 DC 直流电 FU 熔断器 K 继电器 KP 极化继电器 KD 差动继电器 KF 闪光继电器 KH 热继电器 KM 中间继电器 KT 时间继电器 KS 信号继电器 KA(N,Z) 电流继电器(负序,零序) KV(N,Z) 电压继电器(负序,零序) KOF 出口中间继电器 KW(N,Z) 功率方向继电器(负序,零序) KI 阻抗继电器 KR 干簧继电器 G 发电机 M 电动机 L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 YC 合闸线圈 YT 跳闸线圈 P,Q,S 有功,无功,视在功率 E,U,I, 电动势,电压,电流 f 频率 YJV 凯装电缆 SYV 电视线 L 火线 N 接地线 E 接地线 PE 保护接地线 MEB 总等电位 LEB 局部等电位 KV 电压千伏 ``````````````````````````````````````````````````````````````````````````````````````` 导线的标注格式： A-B-C*D-E-F 其中：A代表线路编号； B代表导线型号； C代表导线根数； D代表导线截面平方数 E代表敷设的管道 F代表敷设的部位例1：N1-BV-2*2.5+PE2.5-DG20-WC 其中：N1表示导线的回路编号 BV表示聚氯乙烯绝缘铜芯线 2*2.5表示2根2.5mm²的线 PE2.5 一根2.5mm²的零线保护线 DG20表示穿管为直径20mm的钢管 WC 表示线路沿墙暗敷设例2：BV-2*2.5-TC20-CC 铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。照明灯具标注方法：光源类型：光源类型拼音代号英文代号光源类型拼音代号英文代号光源类型拼音代号英文代号白炽灯 B IN 荧光灯 Y FL 卤（碘）钨灯 L IN 汞灯 G HG 钠灯 N NA 氖灯 NE 电弧灯 ARC 红外线灯 IR 紫外线灯 UV 例：双钢带聚氯乙烯铠装电缆，电压区间为0.6-1kv，由1根4芯16mm²的电缆线组成，穿于DN40的焊接钢管，沿地面暗敷设。
