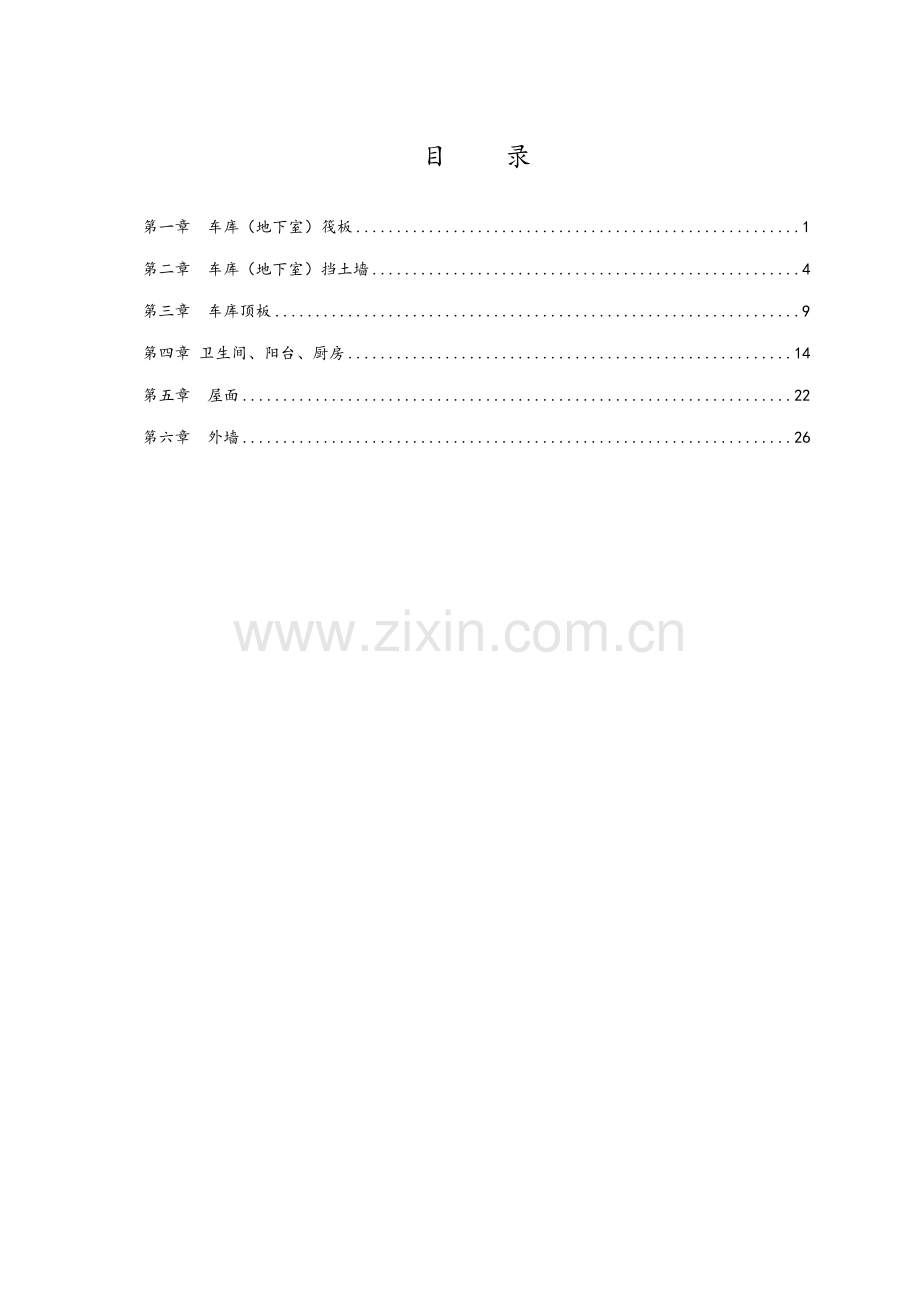

目 录
第一章 车库（地下室）筏板 1
第二章 车库（地下室）挡土墙 4
第三章 车库顶板 9
第四章 卫生间、阳台、厨房 14
第五章 屋面 22
第六章 外墙 26

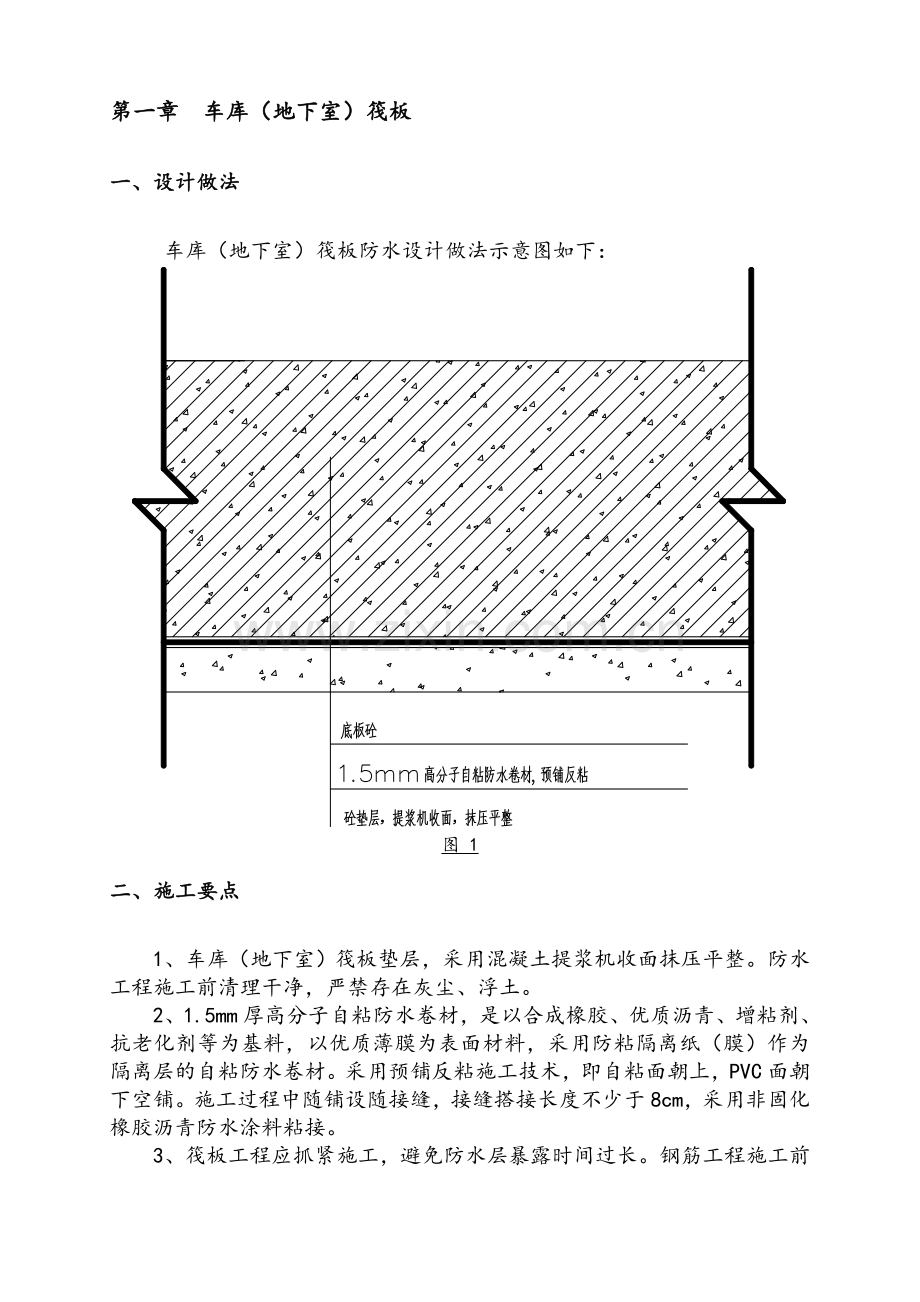

第一章 车库（地下室）筏板
一、设计做法
车库（地下室）筏板防水设计做法示意图如下：
图 1
二、施工要点
1、车库（地下室）筏板垫层，采用混凝土提浆机收面抹压平整。防水工程施工前清理干净，严禁存在灰尘、浮土。
2、1.5mm厚高分子自粘防水卷材，是以合成橡胶、优质沥青、增粘剂、抗老化剂等为基料，以优质薄膜为表面材料，采用防粘隔离纸（膜）作为隔离层的自粘防水卷材。采用预铺反粘施工技术，即自粘面朝上，PVC面朝下空铺。施工过程中随铺设随接缝，接缝搭接长度不少于8cm，采用非固化橡胶沥青防水涂料粘接。
3、筏板工程应抓紧施工，避免防水层暴露时间过长。钢筋工程施工前应先把防粘隔离纸（膜）撕掉。钢筋施工过程中应注意对防水卷材的成品保护，如焊接钢筋、拖拽钢筋、绑扎钢筋时易对防水卷材进行破坏。若防水层出现破坏，在破坏处粘贴1.5mm厚高分子双面自粘防水卷材。
4、细部节点做法
（1）筏板防水预留搭接细部做法
图 2
注：砖模与垫层交接部位做成圆弧状，防水层增加附加层，宽度为50cm，在砖模上部收头，并覆砖保护。
（2）桩头防水细部做法
图 3
第二章 车库（地下室）挡土墙
一、设计做法
车库（地下室）挡土墙防水设计做法示意图如下：
图 4
二、施工要点
1、车库（地下室）挡土墙砼。防水工程施工前清理干净，严禁存在灰尘、浮土，应首选新型止水对拉螺栓，普遍止水对拉螺栓双侧必须带垫块或扣碗。图5为新型止水对拉螺栓，图6为普通止水对拉螺栓。
图 5
图 6
2、1.5mm厚高分子自粘防水卷材。施工过程中随铺设随接缝，接缝搭接长度不少于8cm。
3、防水层外侧采用120mm厚砖墙作为保护层。
4、细部节点做法
（1） 底板转角处防水细部做法
图 7
（2）外墙后浇带防水细部做法
图 8
（3）外墙管道穿墙防水细部做法
图 9
注：双面自粘防水卷材应返入套管内不少于8cm,使用非固化橡胶沥青涂料粘结；
套管内填充材料为聚氨酯沥青油麻，两侧用膨胀水泥封堵。
自来水、强电、弱电由集团开发公司安装单位封堵套管。
④止水套管必须预埋，严禁随意开孔，确需开孔，责任单位必须制定严密的施工方案，报各开发公司负责人和监理单位负责人同意后实施，并由监理单位通知防水单位 对防水进行处理。
⑤责任划分：混凝土至套管间的渗漏，由土建单位与防水单位负责；套管内渗漏由安装单位负责。
第三章 车库顶板
一、设计做法
车库顶板防水设计做法示意图如下：
图 10
二、施工要点
1、车库顶板混凝土浇筑过程中充分振捣，确保混凝土振捣密实、平整。采用混凝土提浆机收面抹压平整，毛毡覆盖，浇水养护七天，确保混凝土密实平整。防水工程施工前清理干净，严禁存在灰尘、浮土。
2、3.0mm厚非固化橡胶沥青防水涂料。施工过程中采用专业设备加热喷涂，随喷随铺设卷材，确保粘结牢固、铺贴平整，同时严格控制防水涂料用量以确保其厚度。
3、1.5mm厚高分子自粘防水卷材。施工过程中随铺设随接缝，接缝搭接长度不少于8cm，采用非固化橡胶沥青防水涂料粘接。高分子自粘防水卷材接缝处另附加粘贴35cm宽1.5mm厚双面自粘防水卷材（采用非固化橡胶沥青防水涂料粘接）。
5、防水工程完工，隐蔽验收后马上施工70mm厚ф6@200细石混凝土保护层。
6、细部节点做法
（1）车库顶板与主楼细部做法
图 11
（2）顶板后浇带细部做法
图 12
（3）车库外墙与车库顶板转角防水细部做法
图 13
（4）主楼拐角处细部防水做法
1、主楼与车库挡土墙连接处
图 14
2、主楼拐角处
图 15
（5）车库通风井防水细部做法
图 16
注：采光井防水作法同通风井防水做法。防水收头在散水以上30cm收头，在采光井与通风井四周必须做做散水。
第四章 卫生间、阳台、厨房
一、设计做法
1、厨房设计做法示意图如下：
图 17
2、阳台设计做法示意图如下：
图 18
3、卫生间全降板设计做法示意图如下：
图 19
二、施工要点
1、现浇板混凝土浇筑过程中充分振捣，确保混凝土振捣密实、平整，厨卫间四周的防水台混凝土同现浇板同时浇筑。
2、聚乙烯丙纶复合防水卷材。铺贴前，基层必须打扫干净，并洒水保证基层湿润。水泥素浆搅拌必须均匀，无沉淀，无凝块。转角处均应加铺附加层；阴阳角等处均做成圆弧形。铺贴防水卷材的搭接宽度不得小于100mm。 防水卷材在侧面墙上均上翻300mm,收头处填密封胶。防水工程完工后，进行蓄水实验24小时，确保防水质量。
4、面层施工完后，对厨卫间进行蓄水24小时，再次确保防水质量。
5、卫生间细部节点做法
（1）专用预埋件防水做法
图 20
注：附加防水层由模块安装单位施工，24小时蓄水无渗漏方可进行下道工序施工。
（2）门洞口细部做法
图 21
（3）通风道细部做法
图 22
6、阳台、厨房细部节点做法
（1）厨房烟道细部做法
图 23
（2）门洞口细部做法
图 24
（3）阳台、厨房安装管道细部做法
1）穿楼板套管防水细部做法
图 25
2） 穿楼板管道防水细部做法
图 26
（4）地漏细部做法
图 27
第五章 屋面
一、设计做法
屋面设计做法示意图如下：
图 28
二、施工要点
1、现浇板混凝土浇筑过程中充分振捣，确保混凝土振捣密实、平整。
2、SBS高聚物改性沥青防水卷材。铺贴前，基层必须打扫干净，转角处均应加铺附加层；阴阳角等处均做成圆弧形。铺贴防水卷材的搭接宽度不得小于100mm。防水卷材在侧面墙上均上翻350mm,收头处填密封胶。
3、细部节点做法
（1）屋面泛水细部做法
图 29
（2）风道防水细部做法
图 30
（3）通气管防水细部做法
图 31
（4）水落口防水细部做法
图 32
（5）门洞口防水细部做法
图 33
第六章 外墙
（1）飘窗上飘板防水细部做法
图 34
（2） 窗台细部做法
图 35
（3）空调板细部做法
图 36
（4）女儿墙细部做法
图 37
