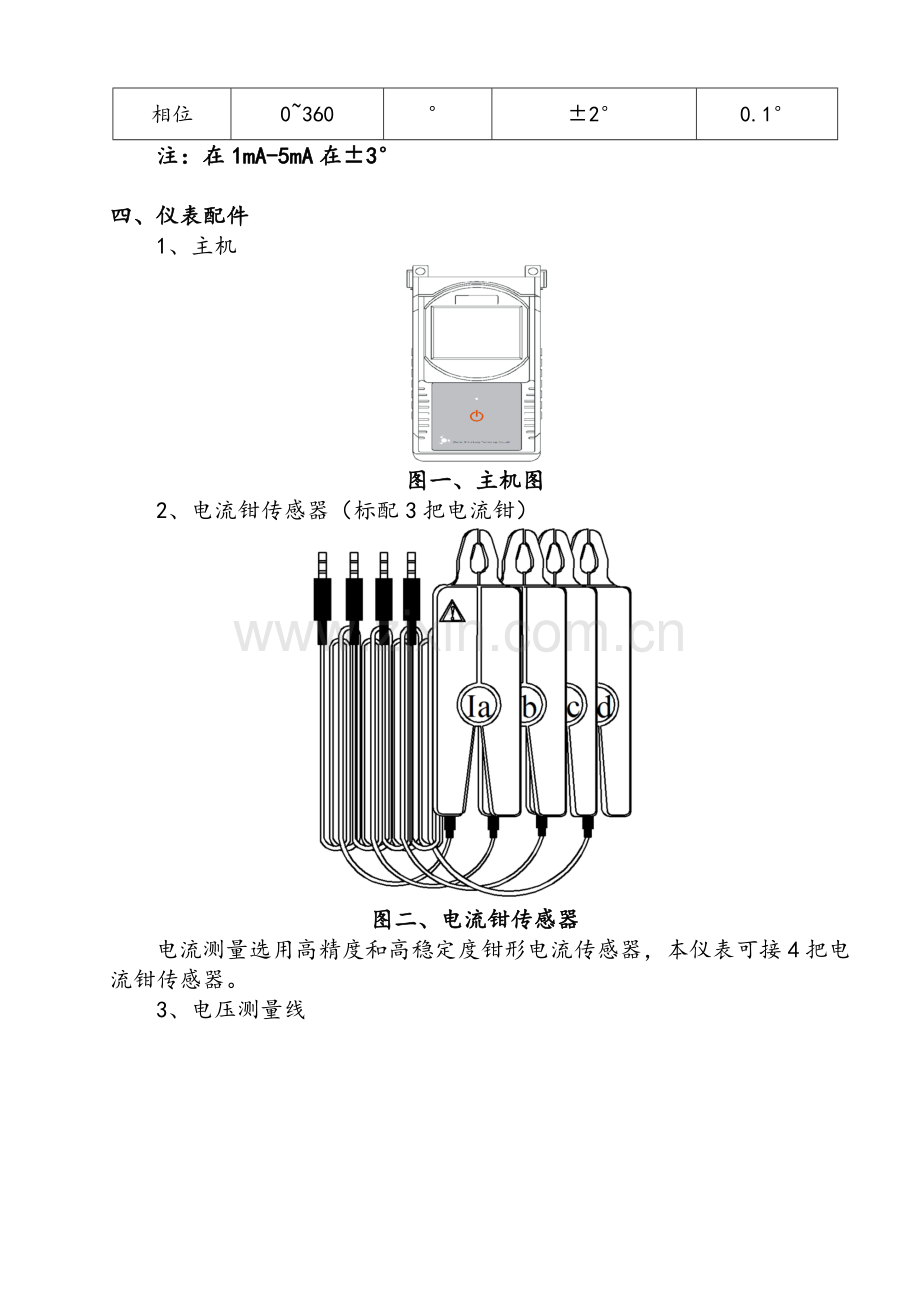

GD-3000B手持式三相钳形相位伏安表一、简介GD-3000B手持式三相钳形相位伏安表是进行三相电参数测量，可以完成三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量。 GD-3000B手持式三相钳形相位伏安表设计上采用高速Cortex M3处理器加24位高速ADC进行电参数的测量计算，完全图形化界面，真彩色显示分辨率320240，触摸屏操作人机界面友好，仪器便于携带。二、功能简介 同时测量三相电压和四路电流（包含零线电流）； 同时测量三相交流电压相角、电流相角、功角； 测量电网频率和相序； 自动判别变压器绕组、容性和感性负载； 六角图显示，彩色相序分析； 有功功率、无功功率、视在功功率、三相功率和和功率因数测量； 数据保存和查看功能； 数据静态保存功能； 3.2寸TFT彩屏显示具有触摸功能； 锂电池供电、可充电连续待机大于20个小时。三、技术参数类型测量范围单位误差分辨率电压1500V0.5%量程0.01V电流0.00110A0.5%量程0.0001A有功功率0.0015000W0.5%读数（PF=1）0.1W无功功率0.0015000VAR0.5%读数（PF=0）0.1VAR视在功率0.0015000VA0.5%读数0.1VA频率4565HZ0.1%读数0.01HZ相位036020.1 注：在1mA-5mA在3四、仪表配件 1、主机图一、主机图 2、电流钳传感器（标配3把电流钳）图二、电流钳传感器 电流测量选用高精度和高稳定度钳形电流传感器，本仪表可接4把电流钳传感器。 3、电压测量线图三、电压测试导线五、测量使用说明 1、开关机说明 持续按按键仪器进入如下画面；图四、开机画面继续按键3秒仪器进入真正开机状态，仪表会发出“滴”响声，证明仪表已开机这时放开按键。 2、测量界面说明 开机仪表自动进入测量界面如下：图五、伏安相位测量界面如果测量方式选择三相三线，用触摸笔轻触图标图标会变成，相同操作可实现单相测量。本仪表具有数据保持和保存功能，轻触图标，图标颜色由灰色变成测量数据静止，下面出现保存图标，轻触保存图标，可以保存数据，数据保存采用循环保存新保存数据会自动删除最早保存的那组数据，查看功能可以查看保存数据紫色图标会用R*（*代表01、0210），通过上一页图标和下一页图标翻看数据。上述功能在功率测量界面同样有效。请按图标图标变成蓝色如下图进入功率测量界面，保存数据时伏安相位测量数据同样被保存。图六、功率测量界面轻触向量图图标进入六角向量图测量界面，六角图按颜色画出电压和电流的矢量图（A相电压和电流为黄色、B相电压和电流为绿色、C相电压和电流为红色）。图七、六角向量图界面判断相序：如果电压相序正确，电压数值前显示绿色标志，若错误，则为红色标志。如果电流相序正确，电流数值前显示绿色标志，若错误，则为红色标志。判断负载性质：若为感性负载，则显示“L”，若为容性负载，则显示“C”，否则显示“-”六、测量接线 1、单向测量接线方式如下图：图八、单相电接线方式单相电测量将火线接到仪表的UA相，零线接到UN。电流钳传感器钳到火线上接入IA插孔。 2、三相三线接线方法 如下图：图九、三相三线接线示意图电压线的连接：使用专用电压测试线（黄、红、黑三组），一端依次插入本仪器的UA、UC、UN相插孔，另一端分别接入被测线路的A相、C相、B相。注意：黄色线接UA插孔，黑色线接UN插孔、红色线接UC插孔。电流线的连接：再将IA、IC钳插入本仪器IA、IC插孔中，再将另一端分别卡入被测电流回路。 3、三相四线接法 如下图：图十、三相四线接线示意图电压线的连接：使用专用电压测试线（黄、绿、红、黑四组），一端依次插入本仪器的UA、UB、UC、UN相插孔中，另一端再接入被测线路的A相、B相、C相、零线。电流线的连接：将 IA、IB、IC钳表插入本仪器IA、IB、IC插孔中，再将另一端分别卡入被测电流回路。七、售后服务本产品售出之日起1个月内出现质量问我公司负责更换新表，但用户不能自行拆机，如若拆机我们不视为所服务范围。1年内出现问题但并非用户使用不当造成，我们将免费负责维修，如客户使用不当造成损坏，我们将收取合理的维修费用。八、PC机软件及驱动安装 1、驱动安装将光盘放入光驱，打开光盘目录，打开【驱动】文件夹，双击【setup.exe】，安装成功！ 2、管理软件安装及应用安装伏安相位管理软件，打开文件夹【伏安相位软件】双击【setup.exe】，默认路径为C盘，可以更改成其他存储盘。点击【确定】等待安装成功。安装成功在桌面上出现图标如下： 双击图标进入软件如下： 3、打开文件 点击“打开文件”，打开一个数据文件(*.dat)，可以查看前存储的数据。 4、连接设备 点击“连接设备”，可获取设备上的数据。 接收到数据后 注意：设备必须切换到查看数据模式；设备通讯过程中，由于经常拔插数据线，引起的找不到设备的问题，可通过重启软件解决。 5、保存、另存为点击“保存”、“另存为”可将从设备获得的数据保存在硬盘上。 6、删除设备数据点击“删除设备数据”，可清空设备上的数据(设备必须切换到查看数据模式)。 点击“确定”将删除设备上的数据。 7、导出Excel、Word 点击“导出Excel”、“导出Word”，可将数据转化为*.xls、*.doc文件(必须在左边的数据组中先选中第几组)。导出Excel格式： 导出Word格式： 8、退出点击“退出”，关闭程序。
