电冰箱故障详细分析20100504.pptx

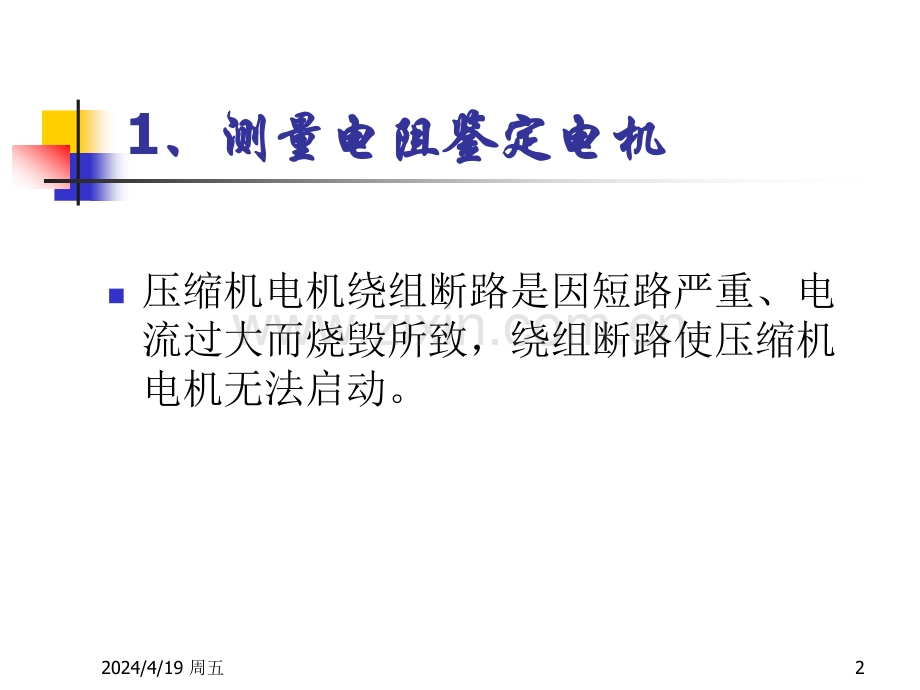

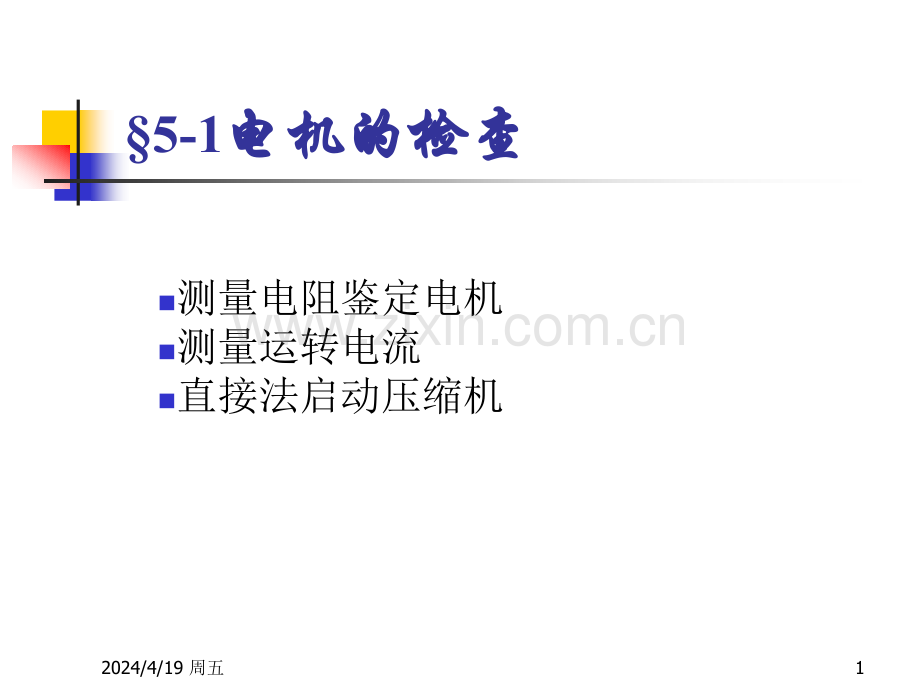

2024/4/19 周五15-1电机的检查电机的检查 n测量电阻鉴定电机n测量运转电流n直接法启动压缩机2024/4/19 周五21、测量电阻鉴定电机、测量电阻鉴定电机n压缩机电机绕组断路是因短路严重、电流过大而烧毁所致，绕组断路使压缩机电机无法启动。2024/4/19 周五3n用万用表电阻档测量可以判断压缩机绕组是否断路。将万用表调至电阻档，然后调零，将表笔接到任何两个绕组的接线端，测量电阻值，若绕组阻值为无穷大，即两个绕组的接线端不导通，就可以判断此绕组断路。测量时，应把压缩机的电机的外部接线拆掉。2024/4/19 周五42、测量运转电流、测量运转电流n 压缩机电机绕组短路是由于绕组的绝缘层破损，使相邻的两根导线内金属相接触，造成匝间短路。绕组短路会导致电流增大，甚至烧毁压缩机电机。2024/4/19 周五5n判断压缩机电机绕组短路也可以用万用表电阻档，调零后，用表笔测量压缩机电机绕组电阻值。如所测绕组的电阻值小于正常的电阻值或等于零，就可判断此绕组短路。2024/4/19 周五63、直接法启动压缩机、直接法启动压缩机n当压缩机接通电源的瞬间，压缩机即可启动运转，如无任何动静，电机则损坏。2024/4/19 周五7n在电冰箱上的检查 n拆下压缩机单独检查 5-2压缩机的检查压缩机的检查2024/4/19 周五81、在电冰箱上的检查、在电冰箱上的检查n启动压缩机，仔细听压缩机机壳内有“斯斯”声，停机就没有，冷凝器又不热，说明高压管断裂。2024/4/19 周五9n启动压缩机，就能听到很大的金属撞击声，或在开机和停机时，能听到“突突”的撞击声，当电冰箱向某一方向倾斜时，声音能减轻或消失，可以判断其中有一只吊簧钩脱落或吊簧断。2024/4/19 周五10n发现接线座或柱有油迹，可用棉纱沾上汽油，将接线座或柱周围擦干，过一个小时，用清洁干燥的白纸或用手指去接触可能有漏油的地方，发现有新的油迹，说明接线座或柱有漏气。2024/4/19 周五112、拆下压缩机单独检查：、拆下压缩机单独检查：n手指法。n实测法。2024/4/19 周五12（1 1）手指法手指法 将压缩机通电运转，用大拇指按住高压排气口，低压吸气口通气。n如高压排气很小，甚至没有气，说明高低压阀片击碎。如果有排气但气不足，说明压缩机效率较差。n如果没有气，但能听到“嘶嘶”声，若“嘶嘶”声较响，且停机后还有几秒钟的延续，说明高压缓冲管与机壳连接处断了。2024/4/19 周五13（2 2）实测法。实测法。n把压缩机放到压缩机测试台上测试。其测试方法为：将待测压缩机按测试台管路接入，将压缩机接线座插头插入压缩机插座上。2024/4/19 周五145-3制冷系统检修制冷系统检修 n检漏方法n制冷剂泄漏的分析和判断2024/4/19 周五151、检漏方法检漏方法n接头油污检漏。接头油污检漏。n肥皂泡检漏。肥皂泡检漏。n冲压检测。冲压检测。n水中检漏。水中检漏。n卤素灯检漏卤素灯检漏n电子检漏仪检漏电子检漏仪检漏。2024/4/19 周五16（1 1）接头油污检漏。接头油污检漏。n电冰箱的制冷剂与润滑油有一定的互溶性，当制冷剂有泄漏时，润滑油也会渗出或滴出。运用这一特性，用目测或手摸有无油污的方 法，可以判断该处有无泄漏。当泄漏较少，用 手指触摸不明显时，可戴上白手套或者用白纸 接触可疑处，也能查到泄露处。2024/4/19 周五17（2 2）肥皂泡检漏。肥皂泡检漏。n肥皂泡检漏是一种常用的比较简便的方法。检漏时将被检漏的部位擦净，用干净的毛刷沾上肥皂水均匀的涂在可疑处，仔细观察有无气泡出现，有气泡出现的，说明该处有泄漏。2024/4/19 周五18（3 3）冲压检测。冲压检测。n制冷系统经修理焊接后，在充注制冷剂前，充注1.2MPa氮气，关闭三通检修阀（阀本身不能漏气），待8小时以上，如表压没有下降，说明制冷系统不漏。2024/4/19 周五19（4 4）水中检漏。水中检漏。n对蒸发器应冲入0.8MPa氮气，对冷凝器应充入1.4MPa氮气，侵入50左右的温水中，仔细观察有无气泡发生。使用温水的目的在于降低水的表面张力，因为水的温度越低，表面张力越大，微小的渗漏就不能检测出来，测漏场地应光线充足，水面平静，观察时间应不少于30秒，工件最好侵入水平200mm一下。2024/4/19 周五20（5 5）卤素灯检漏。卤素灯检漏。n卤素灯是以乙醇（工业酒精）为燃料的“喷灯”，靠鉴别火焰的颜色的变化来判断泄露量的大小。n原理是：氟利昂气体与喷灯火焰接触即分解成氟、氯元素气体，氯气与灯内炽热的铜接触，便生成氯化铜，火焰的颜色相应的从浅绿到深绿到紫色。渗漏量从微漏到严重渗漏。2024/4/19 周五21（6 6）电子检漏仪检漏。电子检漏仪检漏。n电子检漏仪主要用于制冷系统充注制冷剂后的检漏。2024/4/19 周五22检测原理检测原理n它是根据卤素原子在电场的作用下极易形成离子流的原理来检测泄漏部位和泄漏量的。n当氟利昂气体被抽气风扇从探嘴吸人白金筒内时，遇到被加热的电极，即发生电离而使阳极电流增大，使流过微安表的电流发生变化。将这一信号经放大器放大，还可以推动蜂鸣报警器报警或显示。2024/4/19 周五23检测注意事项检测注意事项n使用电广检漏仪检漏时，室内必须通风良好(无卤素气体)。首次使用前要做一次标准泄漏量校准，以进行比较。由于该仪器的灵敏度高，因此必须充分了解其性能，才能得到正确的检查结果。2024/4/19 周五242、制冷剂泄漏的分析和判断、制冷剂泄漏的分析和判断判断制冷剂泄漏的首要两因素：n制冷量不足n蒸发器结霜不均匀2024/4/19 周五25冰箱检漏部位是：n压缩机的连接部位、蒸发器的各焊接部位，冷凝器的各焊接部位，n各管道和部件，如干燥过滤器、毛细管、液体分配器等的连接处。n蒸发器，冷凝器2024/4/19 周五26n制冷系统堵塞的典型特征n污堵n冰堵n干燥过滤器的堵塞5-4 制冷系统不畅制冷系统不畅 2024/4/19 周五271、制冷系统堵塞的典型特征、制冷系统堵塞的典型特征n吸气压力呈真空状，排气压力低2024/4/19 周五282、污堵、污堵n系统中脏物等造成堵塞叫污堵，若用手触摸被堵处的前后，就会发现有明显的温差，制冷量下降，排气压力降低。n焊下堵塞部位，用高压氮气冲洗。2024/4/19 周五293、冰堵、冰堵n一旦制冷剂中含有水分，当制冷剂流经膨胀阀时，因节流温度突然下降，水被析出并结成冰粒，部分或全部堵塞阀孔。出现冰堵后，制冷剂流量减少，吸气压力下降，排气压力也下降，制冷量就下降。2024/4/19 周五30排除冰堵的方法排除冰堵的方法n一般是更换干燥剂，把制冷剂中的水分吸除。当系统内含水量较大时，可拆除系统中原来的干燥器，临时装一只大型干燥器来吸湿，也可以将系统抽真空，从而达到排除水分的目的。n如系统水份太多，将各个部件卸下，烘干2024/4/19 周五314、干燥过滤器的堵塞、干燥过滤器的堵塞n过滤器被污堵后的反常现象是低压段呈真空状，排气压力低。为了证实，可以用扳手柄轻击过滤器外壳，之后，若吸气压力能有所提高，则表明确实是过滤器被堵塞，若轻击后毫无反映就需要进一步判断。n排除方法：更换过滤器。2024/4/19 周五32n修理阀的连接n抽真空和充注制冷剂n制冷剂充注量的控制方法5-5冲注制冷剂冲注制冷剂 2024/4/19 周五331、修理阀的连接、修理阀的连接2024/4/19 周五342、抽真空和冲注制冷剂、抽真空和冲注制冷剂n电冰箱制冷系统在充注制冷剂之前必须抽真空，其系统内的真空度要求不高于133Pa。n一般抽真空的方法有3种：即低压单侧抽真空和高、低压双侧抽真空及二次抽真空。2024/4/19 周五35（1 1）低压侧抽真空低压侧抽真空 低压侧抽真空是利用压缩机壳上的加液工艺管进行，其工艺比较简单，只用工艺管，焊接口少，其泄漏机会也相应减少。2024/4/19 周五36低压侧抽真空注意事项低压侧抽真空注意事项 高压侧，即冷凝器、干燥过滤器、压缩机高压消声器内的空气需要通过毛细管、蒸发器、低压回气管、压缩机，然后由真空泵排出。由于毛细管的内径小，其流阻很大。从修理实践中可知，低压侧真空度已达到10Pa，但高压侧的真空度仍在300Pa以上，达不到系统内的真空度不高于133 Pa的要求。2024/4/19 周五37（2 2）高、低压双侧抽真空高、低压双侧抽真空 n高、低压双侧抽真空是在干燥过滤器的进口处另设一根工艺管，与压缩机壳上的工艺管并联在一台真空泵上，同时进行抽真空。n这一抽真空方法，克服了毛细管流阻对高压侧真空度的不利影响。但要增加两个焊口，工艺上稍有些复杂。高，低压双侧抽真空对制冷系统性能有利，而且可适当缩短抽真空时间，所以近年来被广泛采用。2024/4/19 周五38（3 3）二次抽真空二次抽真空 n二次抽真空是先将制冷系统抽真空到一定的真空度后，充入少量的制冷剂，使系统内的压力恢复到大气压力，这时系统内己成为制冷剂与空气的混合气，第二次再抽真空到一定的真空度后，系统内残留的混合气体，其中绝大部分为无害的制冷剂气体，空气只占微小的比例，从而达到减少残留空气的目的。n如果没有真空泵，可利用多次充、放制冷剂的方法来驱除制冷系统中的残留空气。2024/4/19 周五39充灌制冷剂方法充灌制冷剂方法n充灌制冷剂的方式有两种：一种是制冷剂钠瓶直立，制冷剂以气态充入制冷系统。其优点是可以防止压缩机在试车时出现“液击”事故；缺点是充灌时容易混入制冷剂钢瓶中的水分和不凝性气体，气温低时还须给钢瓶加温。2024/4/19 周五40充灌制冷剂方法充灌制冷剂方法n另一种方法是将制冷剂钢瓶倒立，即倒灌的方式充灌制冷利。这种充灌方法的优点是可以减少油质或不凝性气体注入制冷系统：其缺点是，由于允灌的是液态制冷剂，故容易引起“液击”因此应停车充灌。另外在采用此法充灌时，如小钢瓶内剩余的制冷剂不多，应停止充灌，以免将水分和油质注入制冷系统。2024/4/19 周五413、制冷剂冲注量的控制方法、制冷剂冲注量的控制方法n控制低压压力法。n称重法。n定量充灌法。2024/4/19 周五42(1)控制低压压力法。控制低压压力法。n低压压力的高低是由制冷剂量的多少来决定的。所以制冷剂充灌得多，低压压力就高，蒸发温度也高。制冷剂充潜得少，低压压力就低，蒸发温度也低。当然低压压力的高低，还受环境温度变化的影响，在不同的季节充灌制冷剂时，应把低压压力控制在不同的数值。n夏天气温高，低压压力一般控制在0.05一0.07MPa。冬天气温低，低压压力可控制在0.020.04MPa。2024/4/19 周五43（2 2）称重法。称重法。n将钢瓶放在称上，观察重量变化，确定制冷剂充灌量。2024/4/19 周五44制冷剂充灌示意图制冷剂充灌示意图2024/4/19 周五45（3 3）定量充灌法定量充灌法n采用固定大小的制冷剂钢瓶，根据需要的制冷剂大小，一次充灌而成。n用在混合制冷剂的充灌上。2024/4/19 周五46经验法经验法 压缩机运转半小时左右，整发器表面应全部结霜。如果结霜不满，可以再打开三通阀，灌入一点制冷剂，过一会再看蒸发器表面结霜情况，直到蒸发器全都结霜为止。如果在箱体后面的低压回气管上也出现结霜，那就是制冷剂灌多了，制冷剂多了，所以必须松开连接管紧固螺母，放掉一点制冷剂。2024/4/19 周五475-6电路系统的检修电路系统的检修n电源和电路的检查n启动继电器的检查n过载保护器的检查n化霜器件的检查2024/4/19 周五481、电源和电路的检查、电源和电路的检查n观察电源和电路有无明显的短路。n观察电源和电路有无明显的烧毁痕迹。2024/4/19 周五49n检查启动继电器的好坏，一般可采用压缩机人工启动的方法。当压缩机接通电源的瞬间，按下按钮0.51s，压缩机即可启动运转。如果人工启动压缩机能运转，装了启动继电器就不启动了，说明启动继电器本身有故障。n一般可用手柄绝缘的起子代替按钮开关，即压缩机接通电源的瞬时，用起子搭住运转接线柱与启动接线柱0.51s，压缩机即可启动运转，但必须注意安全，以防搭错。2、启动继电器的检查、启动继电器的检查 2024/4/19 周五503、过载保护器的检查、过载保护器的检查n在正常情况下，过载过热保护器时处于触点闭合状态（用万用表测试两个接线端导通），若发生故障时在正常条件下电路是断开的（用万用表测试不导通）。n若出现以上故障，应更换一个新的同一型号、规格的过载过热保护器。在更换时，拆卸下保护继电器后，新的保护继电器应紧紧贴在压缩机的外壳上。2024/4/19 周五514、化霜器件的检查、化霜器件的检查n化霜时间继电器的检查n超热保险丝元件的检查n化霜加热器的检查2024/4/19 周五52（1 1）化霜时间继电器的检查化霜时间继电器的检查n电气故障的检查n机械故障的检查2024/4/19 周五53电气故障的检查电气故障的检查用万用表的Rlk挡测量继电器电钟电机绕组的直流电阻值，正常时在7k欧以上。如果电阻值正常，可以给冰箱通电，仔细地听一下电钟电机的运转声音。如果运转声轻而匀则为是正常；否则，可能出现了机械故障。2024/4/19 周五54机械故障的检查机械故障的检查n在通电检查化霜时间继电器的运行情况时，如果听到电钟电机发出“嗡嗡”声，电机不转则可判定电机电路正常故障为继电器内的齿轮发生机械卡壳。n 将电源关闭，拔掉继电器上的接线头，打开继电器上盖，检查齿轮箱内是否有脏物及齿轮的损坏情况、并折下齿轮。若有脏物，可用酒精清洗各零件，以清除其表面脏物。2024/4/19 周五55（2 2）超热保险丝元件的检查超热保险丝元件的检查n 超热保险丝元件也卡装在翅片管式蒸发器的翅片边沿直接感受蒸发器的温度。其作用是，当化霜温控器出现故障，蒸发器温度升至70度左右时，该元件便熔断，防止蒸发器管路内压力不断升高，而导致管路爆裂。2024/4/19 周五56n判别此元件好坏的简易方法是：用两根小缝衣针分别插进该元件引线两端，再用万用表电阻挡测其电阻值，正常值为零；否则，说明超热保险丝已损坏，需更换。2024/4/19 周五57（3 3）化霜加热器的检查化霜加热器的检查n 蒸发器化霜加热器卡装在翅片管式蒸发器中间，与蒸发器组合成一个整体，在电路中起加热化霜作用。其功率一般为120150w，电阻值为260320欧2024/4/19 周五58n 判别该元件好坏的简易方法是：在化霜加热器两端的引线中分别插入小缝衣针，用万用表测量其阻值。若阻值在260一320欧之间，则说明加热器是好的；否则是坏的。2024/4/19 周五59 5-7电冰箱故障检查电冰箱故障检查 n电冰箱不启动n电冰箱工作但不制冷n电冰箱内温度偏高n电冰箱内温度过低不停机2024/4/19 周五601、电冰箱不启动、电冰箱不启动 故障原因处理方法电源电压过低检查电源，装调压器压缩机绕组烧毁或短路卸下启动继电器和过载保护器，然后拆下压缩机更换电动机绕组或更换压缩机压缩机卡缸、抱轴修复或更换压缩机电冰箱放置处温度过高或过低更换位置电冰箱放置处散热不良放于通风处2024/4/19 周五61故障原因处理方法控制电路无电源，保险丝烧断，电源插头接触不良检修电路加以排除，更换保险丝和插紧电源插头继电器失灵，热保护接点没有复位，热阻丝烧断检修继电器，调整接点位置，更换热阻丝温度控制器失灵，动、静接点烧毁不能闭合，感温包内的制冷剂泄漏更换温控器或检修烧毁的接点，调整接点位置，给感温包冲加感温剂电动机故障，电动机引出与机壳内接线柱脱落，压缩机接线柱上有绝缘物或接线盒没有插紧打开机壳检查电动机，接好电动机引线，清除压缩机接线柱上的绝缘物，插紧接线盒2024/4/19 周五622、电冰箱工作但不制冷、电冰箱工作但不制冷 故障状况检查部位原因处理方法箱内灯不亮（压缩机不运转）安全器或断电器安全器等动作（如保险丝熔断）检查安全器动作原因（如电量不足回路有短路等），消除原因，把安全器放到“接通”状态（接上保险丝）电源插头插头脱落把电源插头接好电源插头接触不良更换电线插头电源线电源线断线或连接部位接触不良更换电线或修理2024/4/19 周五63箱内灯亮压缩机工作制冷循环漏气修理制冷循环垃圾堵塞（脏堵）修理制冷循环压缩机压缩不良换压缩机2024/4/19 周五643、电冰箱内温度偏高、电冰箱内温度偏高故障状况检察部位原因处理方法冷藏室温度偏高，食品不能有效保存冷藏箱放入温度较高的食品、食品过多堵塞风门、开门过于频繁禁止放入温度较高和过多食品，减少开门次数风门温控器温控器调节不当，不灵敏或已损坏将温控器调到正确的档位，更换温控器电风扇风扇或连接电路损坏修复风扇及损坏的电路2024/4/19 周五654、电冰箱内温度过低不停机、电冰箱内温度过低不停机故障原因处理方法温控器感温包离蒸发器太远调整至合适位置，一般紧贴蒸发器表面温控器调整不当或者失控转动旋钮，调整温控器的工作位置，修理或更换温控器
