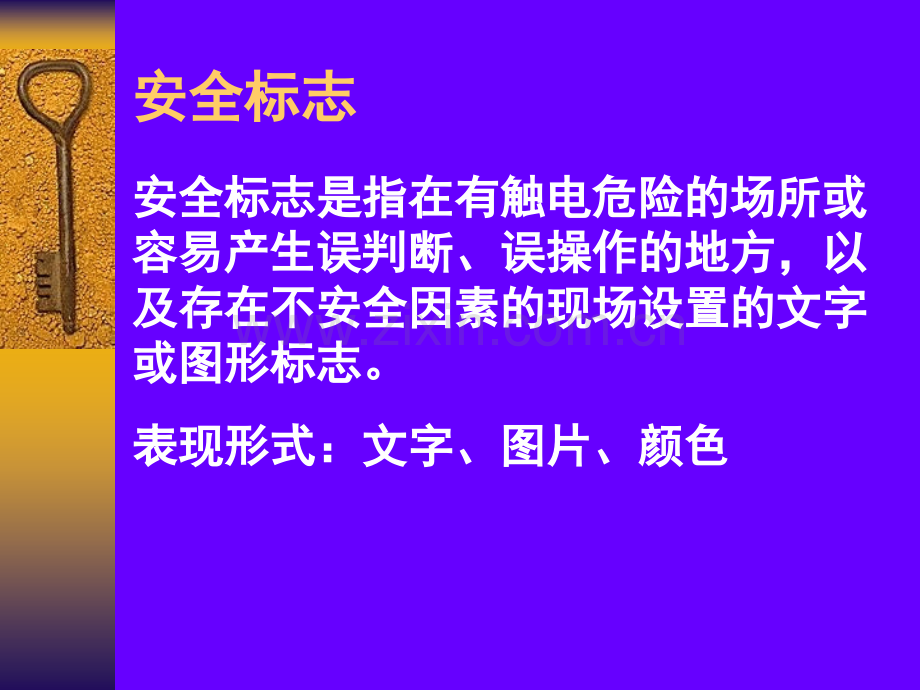

1、第四部分 安全标志安全标志安全标志安全标志是指在有触电危险的场所或安全标志是指在有触电危险的场所或容易产生误判断、误操作的地方,以容易产生误判断、误操作的地方,以及存在不安全因素的现场设置的文字及存在不安全因素的现场设置的文字或图形标志。或图形标志。表现形式:文字、图片、颜色表现形式:文字、图片、颜色安全标志的作用安全标志的作用1、提示人们识别、警惕危险因素;2、防止人们偶然触及或过分接近带电体而触电;安全标志分类可分为识别性和警戒性两大类,分可分为识别性和警戒性两大类,分别采用文字、图形、编号、颜色等别采用文字、图形、编号、颜色等构成。构成。电力标志牌宜采用塑料板或镀锌铁电力标志牌宜采用塑料

2、板或镀锌铁板制作。板制作。对安全标志的基本要求对安全标志的基本要求1.文字简明扼要,图形清晰,色彩醒文字简明扼要,图形清晰,色彩醒目。目。2.标准统一或符合传统习惯,便于管标准统一或符合传统习惯,便于管理。理。常用安全标志常用安全标志1 1、安全色标;、安全色标;2 2、导体色标;、导体色标;3 3、安全牌。、安全牌。一、安全色标一、安全色标色标含义例子红色禁止、停止、消防停止按钮、灭火器黄色注意、警告当心触电绿色安全、通过、允许、工作在此工作、已接地黑色警告多用于文字、符号、图形蓝色强制执行必须带安全帽对比色为使安全色更加醒目的反衬色叫对比色。国家规定的对比色是黑白两种颜色。安全色与其对应的

3、对比色是:红白、黄黑、蓝白、绿白。颜色的使用颜色的使用黑色用于安全标志的文字、图形符号和警告标志的几何图形。白色作为安全标志红、蓝、绿色的背景色,也可用于安全标志的文字和图形符号。二、导体色标二、导体色标2.裸母线及电缆芯线的相序或极性标志裸母线及电缆芯线的相序或极性标志类别导体名称旧新交流电路L1黄黄L2绿绿L3红红N黑淡蓝直流电路正极红棕负极蓝蓝安全用接地线黑绿/黄双色线意义意义在电气上用黄、绿、红三色分别代表L1、L2、L3三个相序;涂成红色的电器外壳是表示其外壳有电;灰色的电器外壳是表示其外壳接地或接零;线路上蓝色代表工作零线;明敷接地扁钢或圆钢涂黑色。用黄绿双色绝缘导线代表保护零线。

4、直流电中红色代表正极,蓝色代表负极,信号和警告回路用白色。三、安全牌三、安全牌采用不同的文字、图形及安全色做成不同的类型,是安全标志的重要形式;安全标志一般设置在光线充足、醒目、稍高于视线的地方。标志牌内容与分类1 1、禁止标志牌、禁止标志牌2 2、警告标志牌、警告标志牌3 3、指令标志牌、指令标志牌4 4、指示标志牌、指示标志牌注意事项注意事项安全牌在使用过程中严禁拆除、更换和移动。对于隐蔽工程(如埋地电缆)在地面上要有标志桩或依靠永久性建筑挂标志牌,注明工程位置。对于容易被人忽视的电气部位,如封闭的架线槽、设备上的电气盒,要用红漆画-上电气箭头。安全标志应根据不同的应根据不同的作业环境和工

5、作业环境和工作地点,分别作地点,分别悬挂悬挂“禁止合禁止合闸,有人工作闸,有人工作!”“禁止合禁止合闸,线路有人闸,线路有人工作!工作!”“止止步,高压危险步,高压危险!”“禁止攀禁止攀登,高压危险登,高压危险”等标示牌。等标示牌。(1)禁止标志牌包括禁止烟火、禁止吸烟、禁止合包括禁止烟火、禁止吸烟、禁止合闸有人工作、未经许可不得入内、闸有人工作、未经许可不得入内、禁止攀登高压危险,等;禁止攀登高压危险,等;禁止靠近不允许靠近的危险区域。如高压试验区、高压线、输变电设备附近。禁止触摸禁止触摸禁止触摸的设备或物体附近,如裸露的带电体、炽热的物体、具有毒性、腐蚀性物体等处。禁止用水灭火禁止用水灭火

6、生产、储运、使用有不准用水灭火的物质,如:变压器室、各种油库。禁止放易燃物禁止放易燃物具有明火设备或高温的作业场所,如动火区,各种焊接、切割、锻造、浇注车间等场所。禁止启动禁止启动暂停使用的设备附近。如设备检修、更换零件等。禁止合闸设备或线路检修时相应开关附件。禁止转动禁止转动检修或专人定时操作的设备附近。禁止乘人禁止乘人乘人易造成伤害的场所。禁止堆放禁止堆放消防通道(2)警告标志牌包括包括止步高压危险、当心触电、当止步高压危险、当心触电、当心坠落、当心坑洞、当心落物,等:心坠落、当心坑洞、当心落物,等:悬挂标示牌当心中毒当心中毒原毒品及有毒物质的生产、储运及使用场所。当心感染当心感染易发生感

7、染的场所。如医院传染病区,有害物品的生产。当心触电当心触电有可能发生触电危险的电器设备和 线路,如配电室、开关等。当心爆炸当心爆炸易发生爆炸危险的场所,如易燃易爆物质的生产、储运、使用或受压容器等地点 注意安全注意安全标准警告标志中没有规定的易造成人员伤害的场所及设备等(3)指令标志(蓝色)指令标志(蓝色)强制执行包括必须戴安全帽、必须系安全带、必须戴防护眼镜等:必须系安全带必须系安全带易发生坠落危险的作业场所,如:高处建筑、修理、安装等地点 必须戴好安全帽必须戴好安全帽头部易受外力伤害的作业场所,如:矿山、建筑工地、伐木场、造船厂及起重吊装处等 必须穿防护鞋必须穿防护鞋易伤害脚部的作业场所,

8、如:具有腐蚀、灼烫、触电、砸(刺)伤等危险的作业地点 必须戴防护手套必须戴防护手套易伤害手部的作业场所,如:具有腐蚀、污染、灼烫、冰冻及触电危险的作业等地点 必须戴防护眼镜必须戴防护眼镜对眼睛有伤害的作业场所,如:机加工、各种焊接车间等(4)指示标志牌避险处避险处铁路桥、公路桥、矿井及隧道内躲避危险的地点 紧急出口紧急出口便于安全疏散的紧急出口处,与方向箭头结合设在通向紧急出口的通道、楼梯口等处 标志牌的设置高度标志牌设置的高度,应尽量与人眼的视线高度相一致。悬挂式和柱式的环境信息标志牌的下缘距地面的高度不宜小于2m;局部信息标志的设置高度应视具体情况确定。使用安全标志牌的要求1 标志牌应设在

9、与安全有关的醒目地方,并使大家看见后,有足够的时间来注意它所表示的内容。环境信息标志宜设在有关场所的入口处和醒目处;局部信息标志应设在所涉及的相应危险地点或设备(部件)附近的醒目处。2 标志牌不应设在门、窗、架等可移动的物体上,以免这些物体位置移动后,看不见安全标志。标志牌前不得放置妨碍认读的障碍物。辅助标志辅助标志横写的文字辅助标志横写的文字辅助标志横写的文字辅助标志竖写的文字辅助标志竖写的文字辅助标志方向辅助标志方向辅助标志四、安全标志牌、使用范围使用范围:线路工程、变电工程。线路工程、变电工程。、设置场所设置场所线路工程:杆塔组立、爆破工程、张力线路工程:杆塔组立、爆破工程、张力放线场地

10、、仓库及危险区域、跨越架搭放线场地、仓库及危险区域、跨越架搭设、大跨越及交叉跨越施工等场所。设、大跨越及交叉跨越施工等场所。变电工程:变电站施工现场、仓库及危变电工程:变电站施工现场、仓库及危险区域、施工电源、变电扩改建工程分险区域、施工电源、变电扩改建工程分区等场所。区等场所。1、禁止类、禁止类白底红字红底白字禁止合闸,有人工作禁止合闸,有人工作在一经合闸即可送电到工作地点的断路器(开关)和隔离开关(刀闸)的操作把手上,均应悬挂“禁止合闸,有人工作!”的标示牌。禁止合闸,线路有人工作禁止合闸,线路有人工作如果线路上有人工作,应在线路断路器(开关)和隔离开关(刀闸)操作的把手上悬挂“禁止合闸,

11、线路有人工作!”的标示牌,标示牌的悬挂和拆除,应按调度员的命令执行。区别区别针对外线:牌挂在室内,人在室外。针对内线:牌挂在室内,人也在室内。2、允许类、允许类绿底,中有白圆圈,圈内写黑字在此工作在此工作在室外和室内工作地点或施工设备上悬挂“在此工作!”的标示牌从此上下!从此上下!工作人员上下的铁架、梯子上已接地已接地看不到接地线的工作设备上 3、警告类、警告类白底红边止步,高止步,高压压危危险险工作地点临近带电设备的遮栏上工作地点临近带电设备的遮栏上室外工作地点附近带电设备的构架横室外工作地点附近带电设备的构架横梁上梁上禁止通行的过道上,高压试验地点禁止通行的过道上,高压试验地点禁止攀登,高压危险禁止攀登,高压危险工作人员上下的铁架临近可能上下的另外铁架上,运行中变压器的梯子上。

展开阅读全文
