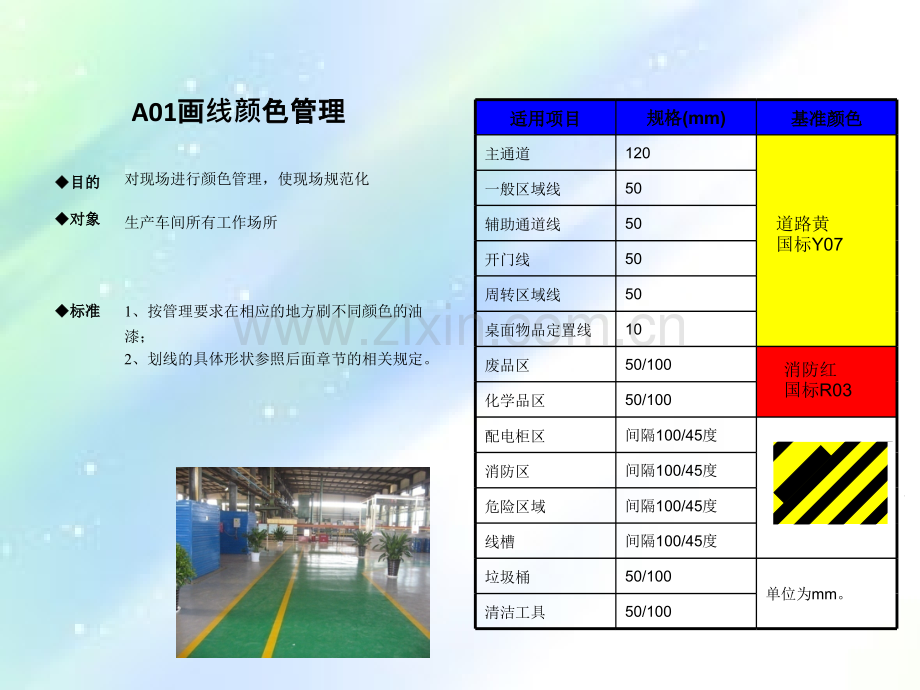

生产现场安全区域标识生产现场安全区域标识施工方案施工方案（画线部分）（画线部分）共共1616页页 1、按管理要求在相应的地方刷不同颜色的油漆；2、划线的具体形状参照后面章节的相关规定。生产车间所有工作场所对现场进行颜色管理，使现场规范化A01画画线颜色管理色管理适用项目适用项目规格规格(mm)基准颜色基准颜色主通道120一般区域线50辅助通道线50开门线50周转区域线50桌面物品定置线10废品区50/100化学品区50/100配电柜区间隔100/45度消防区间隔100/45度危险区域间隔100/45度线槽间隔100/45度垃圾桶50/100单位为mm。清洁工具50/100道路黄国标Y07消防红国标R03目的目的对象对象标准标准A02.管道管道颜色色标识方法方法管道内流体可视化，预知管道危险性,预防事故发生,提高管道维护的效率.公司所有管道,包括气体和液体管道.1、压缩空气管道涂刷成天蓝色。2、天然气管道涂刷成黄色。3、消防管道涂刷成红色。4、冷凝水管道涂刷成黑色5、水管涂刷成银色6、详细管道颜色标识见国家标准A、压缩空气管道、压缩空气管道(天蓝天蓝403）B、天然气管道、天然气管道C、消防管道（消防红、消防管道（消防红R03)D、冷凝水管道、冷凝水管道E、水管、水管目的目的对象对象标准标准A03.管道流向管道流向标识方法方法25mm150mm25mm150mmA、红色消防管道上使用、红色消防管道上使用B、其它管道上使用、其它管道上使用使排管的流体、方向、压力等可视化，提高管道维护的效率公司所有的管道，包括气体和液体管道1、制作防水不干胶标签，标签上箭头颜色为流体的标准色样。2、箭头颜色分为黄色和红色，黄色张贴在消防管道上，红色张贴在其它管道上。3、规格：长150mmX宽25mm.4、依据管道大小来选择使用5、制作防水不干胶标识，宋体 80#C、管道标识、管道标识天然气宋体宋体80#消防红国标R03道路黄国标Y07目的目的对象对象标准标准A04.车间主干道主干道标识线为了保护墙面与设备，区分人与车辆的通行，培养员工按道路通行的习惯车间内部有车辆往来的通道1适合于车间主通道，副通道1）线宽：120mm；材料：油漆；颜色：黄色；车辆通道主通道120mm目的目的对象对象标准标准A05.配配电柜、消防柜、消防设施警示施警示线画线区域内为重要安全设施，禁止堆放物品配电柜、消防栓、灭火器1、电柜、消防栓等区域线使用斑马线绘制，线宽100mm；2、各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm距离50mm电柜、消防栓、灭火器45度角度角/10cm目的目的对象对象标准标准A06.凸起物警示凸起物警示线对可能造成安全事故的凸起物，墙上配电盒进行警示墙上配电盒、凸起物1、对于墙上固定的凸出配电盒，可在配电柜两端绘制或粘贴斑马线，线宽100mm；2、对于车间内地面或墙上的凸起物可在周围绘制斑马线：30mm宽度50mm目的目的对象对象标准标准A07.工字柱警示工字柱警示标识对于不靠墙的柱子进行警示危险部位1、危险部位、危险区域用斑马线来标明。2、工字柱上斑马线黄黑间隔15cm。3、斑马线可以45度倾斜也可以与柱子垂直。地面1.5米米15cm目的目的对象对象标准标准A08.圆型柱子警示型柱子警示标识对于不靠墙的柱子进行警示危险部位1、危险部位、危险区域用斑马线来标明。2、工字柱上斑马线黄黑间隔15cm。地面1.5米米15cm目的目的对象对象标准标准A09.爬梯警示爬梯警示线标识爬梯处进行危险警示危险部位1、危险部位、危险区域用斑马线来标明。2、工字柱上斑马线黄黑间隔30cm。3、扶梯上刷斑马线，使得斑马线在横向爬梯上交错，距离约30cm左右。地面1.5米米目的目的对象对象标准标准A10.车间建筑物建筑物护栏防止建筑物被撞击，并保持表面清洁现场与通道相邻的建筑物1、材料：立柱选用4010 10cm的钢材；护栏选用直径为6cm的管材；2、颜色：立柱为黄色；护栏为黄黑斑马线，间隔25cm；3、间距：护栏与建筑物之间留有4cm空隙；25 cm=6 cm6cm8cm40cm地面边长88cm建筑物4cm4cm目的目的对象对象标准标准A11.平推平推门轨迹警示迹警示线左右平推门开门轨迹斑马线警示，防止开闭门时发生危险经常开闭的左右平推门，自动门除外1、黄黑斑马线宽200mm，从门外沿向外延伸2、黄黑线倾角为453、黄黑条纹宽度为100mm4、斑马线画法为：先刷黄漆，贴付美纹纸后涂黑漆目的目的对象对象标准标准一般物品区域线1、一般物品区域使用黄色区域线，线宽50mm；2、可移动物品采用方框定位，不可移动物品采用四角定位，如车床、工作台；3、各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm距离50mm；4、区域线四角可以为直角过渡；一般物品的摆放让所有人员熟悉物品摆放的区域线体颜色、规格，使现场物品类别清晰A12.一般物品定位一般物品定位线100mm150mm目的目的对象对象标准标准A15.特殊物品定位特殊物品定位线让所有人员熟悉物品摆放的区域线体颜色、规格，使现场物品类别清晰废品、危险品；清洁用品1、生产中的废品、化学品、危险品的摆放使用红色区域线，线宽50mm；2、卫生用品存放区域线使用白色线，线宽50mm；3、各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm距离50mm；4、区域线四角可以为直角过渡；清洁用品、垃圾存放区废品、化学品、危险品目的目的对象对象标准标准让所有人员熟悉物品摆放的区域线体颜色、规格，使现场物品类别清晰运料小车四周边框按照一般区域线画制原则来画，小车出入端需画箭头表示方向，具体规格如右图所示4；区域线四角可以为直角过渡；A16.车辆定位定位线目的目的对象对象标准标准所有放置托盘或成批物料的定位区标明物料加工状态及进出方向1、物料为未加工状态，画进料箭头，并标明“进料”；2、物料为已加工状态，画出料箭头，并标明“出料”；3、箭头长150mm；宽100mm；颜色：黄色；4、“进料”、“出料”字体高度为100mm；A17.物料物料进出方向出方向标识 通 道生产区域进进 料料出出 料料100mm150mm待加工已加工目的目的对象对象标准标准
