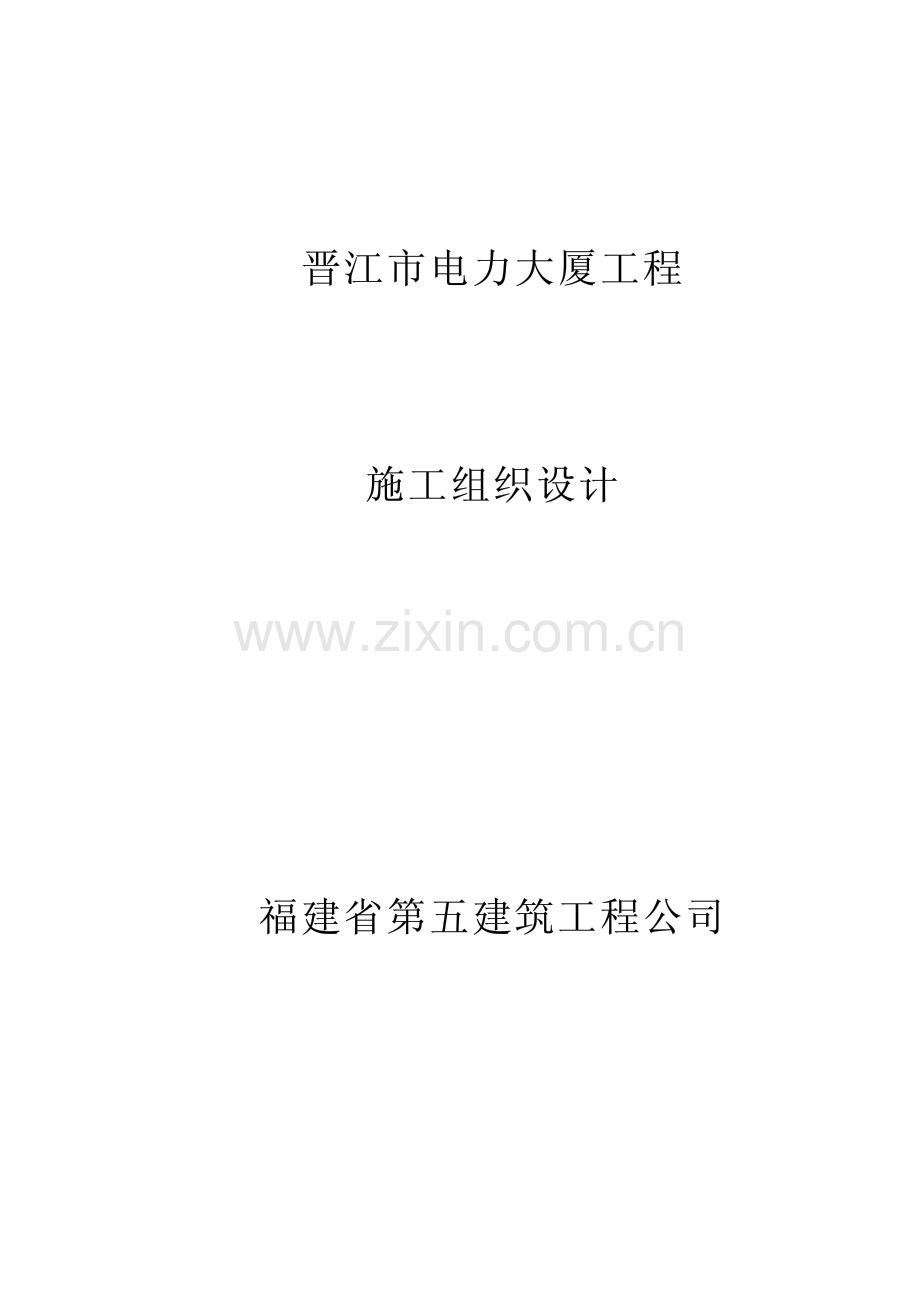

晋江市电力大厦工程 施工组织设计 福建省第五建筑工程公司 晋江市电力大厦工程 施工组织设计 福建省第五建筑工程公司 目 录 目 录 第一部分第一部分 土建工程土建工程. 1 一、工程概况 . 1 1. 建设规模. 1 2结构形式 . 1 3装修标准:. 1 4屋面防水 . 2 二、施工部署 . 3 1施工方案 . 3 2主要机具配备. 3 3施工机构设置. 3 3岗位职责 . 3 4施工准备 . 7 5施工总工期目标 . 7 6工程质量目标. 7 三、主要工程项目施工方法 . 8 1人工挖孔桩 . 8 2垂直度控制方法 . 8 3地下室施工顺序 . 9 4土方开挖 . 9 5钢筋工程 . 9 6模板工程 . 10 7混凝土工程 . 13 8. 砌体工程. 17 9. 装饰工程. 17 10脚手架搭设方案 . 29 四、施工场地布置 . 31 1三通一平 . 31 2施工总平面布置 . 31 3临时用水计算. 32 4. 工地临时供电计算 . 33 5测量放样 . 34 五、确保工程质量的技术组织措施 . 36 1管理体系 . 36 2质量管理措施. 36 3技术措施 . 37 4经济措施 . 43 六、确保安全生产的技术组织措施 . 44 1建筑施工安全生产应抓好以下各项工作 . 44 2建立安全生产管理制度 . 44 3施工现场的安全措施. 46 4安全经济奖罚制度 . 51 七、确保工期的技术组织措施. 53 1应用新技术，确保工程质量、工期. 53 2人力、材料组织保证措施 . 53 3机械设备保证措施 . 53 4现场管理组织措施 . 53 八、确保文明施工的技术组织措施 . 55 1文明施工措施. 55 2防火制度 . 56 3工地防雨及排降水措施 . 57 4环保卫生噪声保护措施 . 58 九、主要物资计划 . 59 十、主要施工机械设备计划 . 60 十一、主要施工工具计划 . 61 十二、主要劳动力计划一览表. 62 十三、安全防护用品计划 . 63 附录一 施工平面图 . 64 附录二 进度计划网络图. 65 第二部分第二部分 水电安装水电安装. 66 一、工程概况及特点 . 66 1工程概况 . 66 2工程特点 . 67 3质量目标 . 68 二、施工方案和主要施工方法. 69 1组织措施 . 69 2整体施工方案. 69 3施工配合 . 70 4施工程序及施工方法. 71 三、主要技术质量保证措施 . 84 四、安全文明施工措施. 93 五、现场平面布置图 . 94 六、施工进度计划图 . 95 七、主要资源供应计划. 98 第三部分第三部分 施工方案施工方案. 99 一、人工挖孔桩施工组织设计. 99 1工程及地质概况 . 99 2施工部署 . 99 3主要项目施工方法 .100 4工期安排 .107 5材料、劳动组织及管理机构.108 6保证工程质量措施 .110 7保证安全措施.113 8文明施工措施.120 二、入岩爆破方案（人工挖孔灌注桩） .123 三、垂直度控制测量施工方案.125 1该施工工法技术的优势及特点 .126 2操作仪器、工具 .126 3垂直度控制方法 .127 4垂直度控制效果的检验方法.130 5劳动组合 .130 6质量标准 .131 四、地下室底板组织设计 .133 1工程概况 .133 2施工方案 .133 3工艺流程和施工要点.133 4混凝土的原材料和配合比 .137 5主要机械设备.138 6施工安全和劳动组织.138 7质量要求 .139 五、地下室防水施工方案 .144 1工程概况 .144 2施工准备 .144 3细部处理 .144 4基层清理 .145 5聚氨酯 911 施工 .145 6质量保证措施.145 7成品保护 .145 8安全措施 .146 六、塔楼钢结构外悬挑脚手架施工方案 .147 1工程概况 .147 2设计方案 .147 3施工注意事项.151 七、屋面防水施工方案.153 1工程概况 .153 2施工准备 .153 3结构处理解决漏水隐患 .153 4基层清理 .153 5屋面聚氨酯防水涂膜层施工.153 6氯化聚乙烯橡胶卷材防水层施工 .154 7屋面泌水验收.155 8成品保护 .155 9安全生产 .155 八、填充墙（烧结多孔砖）砌体施工方案 .156 1基本规定 .156 2砌筑要求 .156 3质量要求 .158 4安全要求 .158 1第一部分 土建工程 一、工程概况一、工程概况 1. 建设规模建设规模 本电力大厦位于晋江市西环路开发区中干道与环城交叉口，总建筑面积 31458 m2（其中地下室 3922 m2）建筑高度 75.6m 局部突出构筑物最高点为 98.1m，室内0.000 相当于绝对高程 40.75m，工程集营业、办公、会议室、调度、通信自动化计算机中心任务，并配置中央空调，观景电梯、客梯、车库、广播室、消防控制等设备。中国轻工总会武汉设计院设计。 2. 结构形式结构形式 工程设计为钢筋混凝土框架-剪力墙结构, 地下 1 层,主楼 21 层,裙楼 9 层； 主楼基础采用人工挖孔桩，裙楼采用独立基础。建筑结构安全等级为一级，7 度抗震设防。 3装修标准装修标准 （1）外墙面装饰:玻璃幕墙（隐框及半隐框） 、铝合金板与带形窗组合幕墙（隐框） ，主框 150 系列以上，8 厚绿色镀膜玻璃，和干挂花岗石板材；门厅口镜面不锈钢板外包面。 （2） 内墙面装饰：普通房间为白色乳胶漆面层，车库墙面为 201耐冲洗涂料；卫生间为印花瓷砖至顶；大厅、电梯前室、门套、休息厅为大理石面层至顶；大小会议室、业务广播室、会议电视室为九层水曲柳胶合板墙身软包；空调机房、水泵，冷冻机房为矿棉装饰吸声板。 （3）顶棚装饰：普通房间为中等粉刷白色乳胶漆面层；楼梯间、电梯前室、设备用房为轻钢龙骨矿棉装饰吸声板。 （4） 楼地面工程：公共部分为磨光花岗石面层；车库、一般房间为水泥砂浆面层；调度、控制室等为架空抗静电底板；卫生间为防滑地砖面层。 24屋面防水屋面防水 18 水泥膨胀珍珠岩找坡 2%，13 水泥砂浆找平，40 厚 C20 细石混凝土一次抹光，三元乙丙防水卷材二道，20 厚 108 胶 12.5 水泥砂浆结合层，地砖面 11 水泥细砂浆嵌平缝。 3二、施工部署二、施工部署 1施工方案施工方案 根据本工程特点和施工工期要求，本着工程施工先地下，后地上原则，土建框架施工时水、电、设备安装预埋配合土建施工进度进行，砌体墙面装修阶段水、电、设备安装配合土建进度穿插安装和部分预埋，墙面装修基本完成水、电、设备安装开始全面安装，刷涂料铺地面基本完成水、电、设备安装开始调试，完后土建收尾预验收，交付使用，具体流程为： 测量放样人工挖孔桩基地下室，桩基土方开挖桩基、设备基坑、沟高低差部分砌 1/2 砖模，封底地下室底板、墙、顶板一层至九层按轴沉降缝分二段流水施工框架完成五层砌体开始插入施工十层至封顶屋面防水外装修、内装修水、电设备安装室外工程水、电设备调试土建修尾预验收验收。 2主要机具配备主要机具配备 垂直运输选用,60tm 和 80tm 塔吊各 1 台，100m 高度以内施工电梯 1 部，混凝土泵送机 1 台，ZL750 自落式搅拌机 2 台，后台配置，砂、石子电子计量配料机和 1.5m3装载机 1 台。 3施工机构设置施工机构设置 （1）组织原则:公司对本工程施工实行项目经理负责制,由项目经理负责对整个工程的质量、安全、工期及文明施工等进行全面管理。 （2）项目管理班子配备： 项目经理 1 人，项目技术负责人 2 人。 施工员模板工长 1 人，钢筋工长 1 人，泥作工长 2 人，临时水、电、机管各 1 人，质检员、安全员各 2 人，测量员、试验员各 1 人，材料员 2 人。 计划员、预算员、财会员各 1 人。 本工程土建部分共配备 17 人，各岗位配备的具体人员另详报送书。 4岗位职责岗位职责 （1）项目经理职责 41）认真贯彻执行“百年大计、质量第一”的方针政策和技术法规以及公司的各项管理制度。 2）对工程的安全生产、文明施工进行全面管理：组织落实安全技术管理的各项措施，组织职工学习技术规范、技术标准和安全操作规程，遵守各种安全技术制度，并带头组织安全检查，提出整改或改进措施并落实实施，确保施工安全、文明均达到予定目标。 3）对工程的质量进行全面管理：组织人员学习技术法规、技术标准及技术操作规程，组织人员对工程的技术特点进行分析、对重点和难点进行攻关，随时关注工程现场的质量情况，制定落实质量监督机制，确保工程质量达到予定目标。 4）对工程的工期进行全面管理：根据计划的人力、物力、财力及时组织充足的施工班组人员、各种相应的材料以及资金，及时对工程的进度进行适当的调整，确保工程按计划完成。 5）协调各方关系：安排好各管理人员的具体工作和职责、各施工班组的施工部位和工作要求，协调好管理人员之间、班组之间、管理人员和班组之间的工作关系； 协调好项目部和建设单位及监理单位、设计院、政府主管部门的协作关系；及时向公司汇报工程的进展、质量、安全等情况，提出需要公司协助解决的问题，处理好公司和各职能部门的关系。 （2）项目技术负责人的职责 1）严格遵守和贯彻各项技术及安全管理的规章制度,对工程的安全生产、保证质量负主要的直接责任。 2）组织职工学习安全技术规范、标准和安全操作规程，对安全技术、操作规程进行讲解交底，认真落实实施施工组织设计中的安全技术措施，并随时检查措施的实施情况。 3）组织职工学习各相关工序、工种的质量技术规范、技术措施，施工前进行认真细致的交底，对各重点、关键部位进行技术复核，组织各工序的检查、验收、交接班，对工程存在的质量问题进行分析、制定整改措施并予以落实实施。 4）关注整个工程的进展，能及时预见存在和需要解决的问题，向项目经理提供适当的意见和建议。 55）对工程的质量、安全等内业落实把关，做好资料的建档工作。 （3）计划员职责 1）按规定的内容及时组织编制工程总进度计划以及分解后的月度计划，并依据各施工班组实际情况进行协调、平衡。 2）参加施工方案的编制、审定，随时了解项目生产计划的执行情况，提出并协助项目经理对计划、进度、劳力进行调整和平衡。 3）对工程已完成的项目进行统计，向项目部、公司汇报工程进展，分析将要施工的工程量、材料用量、劳务需求和机械设备需要量，为工作计划做好准备。 4）做好工程的成本计划和核算工作。 （4）施工员职责 1）认真遵守和贯彻执行各种施工技术、安全生产等规章制度 ，负责实施项目经理、技术负责人下达的各项指标。 2）管理好所负责班组的施工情况，做到工前交底、工中检查复核、工后验收，时时关注工程的质量、安全情况，及时对施工中的隐患提出整改措施，解决好施工中的具体问题。 3）做好工程的材料、劳力计划，为计划员提供详细的资料。 4）做好相应的工程技术内业资料、整理、归档等管理工作。 （5）质检员职责 1）认真执行公司的质量检查及奖励条例的规定，对工程质量进行预控，监督和督促工作质量目标的落实。 2）对工程使用的材料的质量进行检查，核查“五强、两比“是否符合要求。 3）对各分部分项工序进行检查，督促好工种的自检工作台，对工程存在的问题进行分析，制定相应的措施并予以落实，通知有关部门对隐蔽工程进行验收。 4）建立质量台帐，协助施工员做好质量内业资料和建档工作。 （6）试验员职责 1）对工程使用权的材料进行现场抽样试验，对材料的质保资料进行核查。 2）按规定做好混凝土、砂浆的配合比取样送配、试块的取样及 6送检工作，确保结构试块强度的可靠性。 3）协助材料员做好材料的质量把关工作。 （7）材料员职责 1）对工程使用材料按计划进行采购，对材料的质量、数量进验收，确保工程所用的材料的质量符合要求。 2）做好材料进出场、使用的记录，配合试验员的材料检测工作，配合施工员、班组对材料的使用，配合安全员做好材料的现场堆放，确保材料堆放整齐有序。 （8）安全员职责 1）认真贯彻执行劳动保护、安全生产的方针政策、法令法规、规范标准，做好安全生产的宣传教育和管理等工作。 2）落实安全技术措施，掌握安全生产情况，调查研究安全生产中的不安全问题，提出改进意见和措施，并对执行情况进行督促检查。 3）组织参加安全活动和安全检查、安全设施的验收，并把检查验收情况向有关领导汇报。 4）与有关部门共同做好新工人、特殊工种工人的安全技术培训和考核发证工作。 4）时时关注安全生产情况，及时制止违章作业，遇到险情时有权督停生产并报告领导处理。 5）做好安全内业资料，及时进行施工安全隐患的分析、制定措施、积极消除隐患，当发生工伤事故时应及时进行处理、分析事故原因、总结经验、吸取教训。 （9）机管员职责 1）认真办理机械设备、零配件进出仓库和调拨手续，并做好检查验收工作。 2）积极参加公司组织的技术、业务学习，参加项目施工组织设计中机械设备使用及保养的编写和审核工作。 3）做好“三定”工作，严禁无证开机，须严格遵守安全操作规程，建立健全机械设备履历书。 4）严格执行用电计划，搞好现场用电管理，落实机电班的技术业务工作。 75）积极开展“双革”和推广新技术、新机具等工作。经常组织有关人员对机械设备进行检查和维修，确保机械正常工作。 5施工准备施工准备 （1） 根据建设单位给定的坐标点,高程点,按照建筑总平面图进行施工现场均引测布置设立固定标桩,为施工过程中的投测创造条件. （2）按照施工总平面图布置图搭设办公、宿舍、仓库、加工场等临时设施。 （3）架设临时用水、电和消防设施。 （4）做好钢筋、水泥原材料检验，混凝土试配及施工试块抗压等检验工作。 6施工总工期目标施工总工期目标 500 日历天竣工。 7工程质量目标工程质量目标 创鲁班奖（国家优质）工程。 8三、主要工程项目施工方法三、主要工程项目施工方法 1人工挖孔桩人工挖孔桩 详见专项施工方案。 2垂直度控制方法垂直度控制方法 （1）控制点设置 本工程采用高层建筑内控法施工，控制点设置在0.000 板面上，往0.000 楼板混凝土浇捣前，预埋钢板，钢板尺寸为 200 mm200mm厚 10mm，钢板直接焊在板面筋上，凿出十字线，十字交叉点即为控制点，并用红丹漆标明，在钢板周围砌 60mm 高，370 mm370mm，保护圈预制板保护盖，各层楼面控制点位置均预留 250 mm250mm，垂线传递孔各传递孔位置，控制点位置与轴线距离取 1m。 （2）投测方法 1）控制点在各段楼层上的投测操作应尽可能选择在无风或 微风天气，操作时在底层垂线传递孔的控制点上，用光学垂准仪两侧回 1001800，9002700，向上投点，施工楼面上按对讲机批示方向移动投点觇板，使觇板十字刻线中心任务，对准投点，然后将觇板相互垂直的两刻线延长至孔外，最后根据四次投得的点位，用 J2经纬仪测角。 2）由于光学垂准仪操作缓慢，为适应施工进度，各段楼层均由钢锤从这段楼层控制点向上投点，根据不同层次和高度使用不同重量的钢锤， 每三至五层用光学垂准仪投测一次用以钢锤投得的点位比较，控制在允许偏差范围内，确保投测的准确性。 （3）墙、柱垂直度控制 结构施工中模板安装为主导工序，为使墙、柱模板的接槎、位移、平整、垂直度控制在施工规范允许的偏差范围内，本工程采用方法如下： 在距墙、 柱边线 50cm 弹出墙、 柱脚模板定位控制线以及门窗洞口，墙柱转角延长线等，用以控制墙、住、门窗、洞口的模板安装位置准确，在梁板、模板安装完毕后，根据各控制网线再进行一次投点，将模板定位控制线引测到梁板模板面，检查控制墙柱模板的偏移和外墙柱、梁边缘尺寸，结合墙、柱模板垂直度检查，差错杜绝在浇筑混凝 9土之前。 施工前另编测量专项施工方案。 3地下室施工顺序地下室施工顺序 基坑土方开挖砌桩基、地梁、设备基、集水坑等比底板低的沟坑 1/2 砖墙模垫层绑扎底板钢筋、插墙、柱钢筋安装止水带、模板捣底板混凝土安装墙、柱钢筋安装墙、柱、顶板模板捣墙、柱混凝土绑扎顶板钢筋，插一层柱、墙钢筋捣顶板混凝土外侧墙防水层回填土。 4土方开挖土方开挖 人工挖土方、挖沟、坑，修边坡为辅，随挖随清，土方用 8t 自卸汽车运至建设单位规定地点，个别土质中，微风化岩爆破开挖。 5钢筋工程钢筋工程 （1）钢筋制作考虑在现场加工，现场搭设加工车间 160m2，配焊接和切断、弯曲、调直机械，原材料进场必须有出厂合格证书并按规定抽检，抽检合格后才准进车间加工，制作加工应严格按设计和施工规范要求的规格、品种进行加工，制作过程中，半成品堆放应采用标版牌，对不同规格钢筋进行标识后并分开堆放，以利施工。钢筋搭接按图样要求竖向筋用电渣压力焊，水平筋采用闪光对焊或电弧焊， 12 以下钢筋采用搭接接头，搭接长度和位置应符合设计和施工规范要求。 （2）钢筋安装 各层钢筋安装顺序：调正墙、柱插筋间距墙、柱筋焊接墙水平筋柱箍筋绑扎墙、柱拉钩及保护层垫块绑扎墙、柱内预埋件预埋墙、柱模板安装梁板、模板安装浇筑墙柱混凝土绑扎梁筋及垫保护层绑扎板底筋及垫保护层水电管道预埋绑扎板面筋隐蔽验收浇筑梁板混凝土。 （3）施工要求 1）绑扎前，必须熟悉图样，核对钢筋配料单和料牌，核对钢筋品种、直径、形状、尺寸和数量，并整理归类，然后由塔吊吊至安装位置进行安装。 10 2）楼板、墙钢筋绑扎时，钢筋交叉点必须扎牢，无松动，遇到双向板时，板筋全部交叉点均要绑牢，单向板可采用梅花扎，但板四周两行要满扎。 3）如果板筋是双排时，上下两排钢筋必须增设钢筋马脚撑，间距1m，相互错开排列，以保持双排钢筋间距正确。 4）柱、梁箍筋应与主筋垂直，箍筋接头，必须交换布置在四个角纵向钢筋上。 5）板、次梁、主梁交叉处，板筋在上，次梁筋居中，主梁钢筋在下。 6）柱、墙、板、钢筋安装前应先按施工图要求定出钢筋间距位置，然后再根据定位线摆设钢筋，并全部交叉点满扎。 7）电焊工必须持证上岗，并取样送检合格后，方可上岗作业。 8）为了保证梁柱接头部位，柱箍筋的间距能达到设计尺寸的要求，采用以下做法： 将柱的箍筋在适宜操作的部位预先按设计尺寸与竖筋用钢丝固定好。 为保证柱筋的间距不变，用8 或6 长度适宜的钢筋与柱箍筋沿四周点焊好。 将预制好的梁筋伸入箍筋中。 将柱竖筋与箍筋的钢丝解开使整体在自重的作用下回落在柱头上和模板内。 将箍筋用钢丝与柱竖筋固定好。 6模板工程模板工程 根据工程实际，所有的模板均在现场制作，具体配备如下： 竖向构件：模板支撑配备及部位，工具式木模 2 套，用于独立柱，大模结构 2 套，用于筒体及剪力墙。 平板结构：梁板采用拆模板支撑体系，模板支撑配备 2 套 （1）地下室模板 1）安装顺序：柱、墙钢筋安装完柱、墙、板模安装浇筑柱、墙混凝土地下室顶板梁板模板安装梁、板钢筋安装梁、板混凝土浇筑。 11每道工序都必须经检查合格后才可进行下一道工序。 2）柱模：18 厚九夹板，竖向楞木 50100400，模向楞木 50100500, 12 对穿螺栓500。 墙 模 :18 厚 九 夹 板 ,竖 向 楞 木50100400,横 向 楞 木50 100600。 梁、板模：18 厚九夹板，楞木 50100400,垫梁 50100800。支撑用48 钢管 700800 设一根,支撑头须配上托,不得用钢管扣件,中间水平拉杆 1800 高配一道用扣件固定。 （2）上部结构模板工程 1）本工程框架柱断面分别为 60060010001000，剪力墙厚度为 250mm，400mm。 2）柱模采用九夹板，配 50100mm 松木箍，沿高度每隔 500 设一道，每道二面各设一根12 对穿螺栓，柱断面 14001400mm 中间每道各加 212（相互交叉）对穿螺栓。 3）剪力墙模板，采用木模板，根据剪力墙不同尺寸进行制作,面板用 18mm 厚九夹板,木肋用 50100 方木,并配12600 双向对穿螺栓。 4）梁板模板支架体系：本工程采用一模三撑模板支撑体系。 5）模板安装施工顺序：柱、剪力墙钢筋安装柱、剪力墙模板安装柱、剪力墙混凝土浇筑拆剪力墙模板安装梁板快拆支撑体系浇梁板混凝土。 （A）模板采用九夹板，楼板面采用九夹板加拼条与快拆头顶板结合。梁板底模、侧模均采用九夹板拼制而成。板底柱、梁采用 601201000 主楞板及 30100 次楞木。 （B）支撑系统 支撑采用 WDJ 碗扣钢管脚手架，由柱头（方形顶板） ，可调底托、WDJ 碗扣、架立杆组成。 （C）快拆头，快拆原理 快拆头由可调底托、限位螺母，5050 方形顶板，快拆头平板，快拆头与碗扣架立杆通过限位螺母连接。 快拆原理：支模时，利用限位螺母调节顶端平板高度，使之处于 12结构层底面设计标高，用限位螺母固定好，同时固定托架上承楞木、模板。当混凝土强度达到设计强度 50%后，即可进行拆模。 拆模时，旋下限位螺母，使托架落下，拆除楞木与模板，此时支架立杆仍顶着现浇混凝土楼板，相似点线临时结构，临时减小设计跨度，因而减小拆模时混凝土的强度百分值（2m 跨度，混凝土强度只要达 50%即可拆模） ，而立杆仍然在结构混凝土强度达到 100%时才拆除。 （D）工艺流程 支模顺序：放线（水平和支撑位置线）立碗扣支撑安装水平拉杆调平快拆顶板安装主次楞木铺钉胶合板及拼条面板拼缝粘胶带刷脱模剂下道工序。 拆模顺序：放下限位螺母，降下翼形托板拆除楞木拆除面板拆除水平拉杆清理保养下一道工作面。 （E）施工操作要点 施工前，应对有关操作人员进行培训及技术安全交底，并进行试组装，明确具体的操作顺序及步骤，明确质量标准及各项具体要求。 安装前，模板、楞木等逐件检查，只有符合质量标准及要求的才能使用。 安装时，管理人员必须在场，督促工人按模板图样及有关的要求进行施工。 现场施工人员必须及时对快拆头顶板面标高进行复核，检查立杆间距是否符合规范要求。 标准层楼盖上下层模板的支撑立杆必须安装在同一条垂直线上。 在地面上支模时，应进行计算，支撑杆下必须铺设通长垫板。 拆模时必须严格按拆模的顺序进行，严禁随意拆除，乱撬硬砸，以防造成混凝土和模板的损坏。 模板支撑拆下后，应进行清理保养，再运送至下一工作面。 （F）质量保证措施及质量标准支撑系统及附件要安装牢固，无松动现象，而板应拼缝严密，保证不变形，不漏浆。 当同条件养护的混凝土试块强度等级达到设计值的 50%时，方可拆除楞木面板，竖向支撑立杆视跨度大小而定：跨度L2m，强度百 13分率 50%；8L2m，百分率 75%，L8m，百分率 100%，方可拆除。 已拆除支撑立杆在楼板承受施工荷载时，必须进行强度验算，必要时应加临时支撑。 面板要认真刷涂脱模剂，以保护面板，增架周转次数。 拆模应小心谨慎，对拆下来的构件应清理、修复、保养。 表 1 质量标准 项次 项 目 允 许 偏 差 检 验 方 法 1 模板上表面标高 +2、-5 用 尺 量 2 相邻两板表面高差 2 用 尺 量 3 板面平整 5 靠尺检查 （H）安全措施 操作班组就位前，应针对本分项工程施工操作特点，进行安全交底，施工中应着重检查配件间的紧固情况，以防发生安全事故。 在支模过程中，应先从中排立杆着手安装再安装左右立杆；拉好水平拉杆，最后逐向外延伸，立杆应注意保持垂直、平整，以确保整体的稳定性。若遇施工过程中停歇，应将水平拉杆、楞木等安装牢固。 拆模时必须在下层水平拉杆上铺脚手板，操作人员不能站在水平拉杆上作业，拆下的散体必须由人工传递，不能随地乱砸乱扔，应堆放整齐。脱模后的散件应及时拆下，以防坠落伤人。 传递模板时，要上下呼应，轻拿轻放。 具体模板受力计算略。 7. 混凝土工程混凝土工程 本工程混凝土采用现场搅拌,配 2 台 ZL750 自落式搅拌机,后台配置电子计量配料机和 1.5m3装载机 1 台上料。 （1）混凝土配合比及原材料选择 1）合理确定施工配合比和选择原材料是保证混凝土质量的关键,应选用 C35（S8）微膨胀混凝土。 2） 为减少拌合水及适合泵送，在混凝土中掺入 ML-1 减水剂，并把坍落度控制在 160mm 左右。 （2）地下室底板浇筑 1） 地下室底板与承台一次性施工， 底板厚度 500mm， 承台厚 1100 142200mm，以同一坡度一次到顶向前连续浇筑。即由西向东推进，不允许出现冷缝。 2）混凝土供应以 1 台 HBT600 混凝土输送泵，混凝土输送泵按机械利用率 60%计算，每台泵每小时 600.6=36 m3,不出现冷缝，时间以 2h 计算得每小时 362=72 m3,混凝土浇筑一次到顶,平均厚度取0.7m,按 2m 宽板带混凝土,取底板短向长度 52.7m,即 52.70.72=7372 m3 （不会出现冷缝） 。 3）底板大体积混凝土按设计要求在施工中应采取有效措施，防止水泥水化热，外界气温，约束条件及干燥收缩等引起开裂，加强保温养护，使混凝土表面散热速度减慢，控制内外温差在 25以内，降低水化热，控制总温升。水化热降低措施：为降低混凝土的水化热，保证混凝土不出现裂缝又能达到边疆施工的要求；本工程采用多台搅拌机现场搅拌混凝土送混凝土技术，并根据实验，在混凝土中掺入FN-M 型膨胀剂，BD 缓凝型减水剂和粉煤灰，以降低混凝土水化热，防止裂缝。混凝土施工采用“分段定点，分层浇筑，循序渐进，一次到顶”的施工技术，浇筑混凝土采用一塑料袋，三层草袋蓄温技术，随时观测混凝土温度变化情况，保证混凝土的内外温差控制在 25，防止温差裂缝产生。 承台、地梁、地下室底板采用防水密实性混凝土 C35（S8） 。水泥采用普通低水化热水泥。 4）混凝土输送、浇筑及振捣 采用 ZL750 自落式搅拌机搅拌 3min 后直接放入输送泵。 混凝土从一端向另一端，以同一坡度一次到顶向前浇筑，在坡顶，坡脚设 2 台插入式振动棒，以保证底板整个高度内混凝土密实度混凝土初凝前先用刮尺赶平，用平板振动器二次振捣，并用木抹刀第一抹平，使上部骨料均匀沉降，不受钢筋或较大骨料限制，以提高表面密实度， 减少塑性收缩变形， 初凝后至终凝前再用铁镊子碾 压表面数遍，使混凝土表面更密实，并用木抹刀加强二次抹面。 5）混凝土的养护和测温 微膨胀混凝土养护很重要，若养护太晚，混凝土硬化快，膨胀应力未充分建立，就失去了作用，故在终凝前，二次抹面后，即混凝土 15浇筑后 812h 立即进行养护，在混凝土表面盖一层农用塑料薄膜，使混凝土内蒸发出的游离子水积在混凝土表面进行保温养护，薄膜上再盖一层 30 厚湿草袋，就能将混凝土内外温差控制在 25内。 6）止水板、止水带的固定：按地下工程防水（BDJT08-84） 标准执行，具体做法：用4500 吊筋与结构受力筋焊接固定。 （3）地下室墙柱混凝土浇筑 柱内外墙混凝土一次性浇完,混凝土用 C40,1 台混凝土输送泵,分层浇筑每层控制在 1.5m,保证不出现冷缝。 浇捣单柱混凝土时，为保证混凝土垂直度，须考虑浇捣方法，为减轻新浇混凝土对柱模产生的侧压力，有意放慢单柱混凝土。以保证模板不产生涨模、移位。 墙、柱混凝土施工缝留设于框架梁底下 50mm。混凝土振捣使用插入式振动器，快插慢拨，呈梅花形均匀排列，振捣时间 25s，振捣至不下陷，表面不出现气泡，有泛浆为止，同时浇捣上层混凝土时应将振动棒插入下层混凝土 50mm，以消除接缝。 （4）地下室顶板梁板混凝土浇筑 C351 台混凝土输送泵一次浇完，不留施工缝。柱、剪力墙与梁板交接处混凝土为 C40，采用 1 台 ZL350 搅拌机专门搅拌，以区别不同强度部位。 结构板混凝土初凝前，用平板振动器沿与浇捣方向垂直振捣第一遍，而后再与浇捣方面平等振捣第二遍，梁的混凝土配以振动棒振捣，至表面不下陷、冒气泡且泛浆为止。 （5）混凝土养护 地下室一层梁板及0.000 梁板在混凝土浇筑完毕后 12h 加覆盖和浇水养护，对掺用外加剂的混凝土，不少于 14d。 柱、墙面采用刷养护液封闭养护或持兼养护。 （6）上部结构混凝土 1）本工程混凝土采用 1 台 60m3混凝土输送泵，15 层柱、剪力墙 C40、梁板 C35，611 层柱、剪力墙 C35、梁板 C30，1221 层柱、剪力墙 C30、梁板 C25，21 以上层柱、剪力墙 C30、梁板 C25。 2）柱、剪力墙与梁板的混凝土强度等级相差5Mpa（按标高不同 16分别） ，柱节点区混凝土强度等应与柱、剪力墙相同，不同强度专设JZC350 搅拌机搅拌混凝土用塔吊输送至柱位浇筑。 3）塔楼独立施工至封顶，输送泵管道送至板面，板面接软管把混凝土送至浇筑地点每层一次性施工完，不留施工缝，梁柱（含剪力墙暗柱与连梁）节点钢筋过密的部位，须采用同强度的细石混凝土振捣密实。 4）混凝土采用碎石级配，符合普通混凝土用碎石或卵石质量标准及检验方法JGJ53-92。 5） 柱、 墙与梁板分开浇筑， 其施工缝在梁板下皮上皮内两处留置，柱与梁施工缝位置留置在大梁下面。 6）混凝土养护采用人工浇水十四昼夜养护。 7）混凝土振捣必须注意预埋件，不能直接振捣，发现位移必须及时通知有关人员处理后方可继续振捣。 8）混凝土振捣时，必须根据所打标高拉线控制混凝土面标高，超高部纷铲平，不够部份补上，并用长刮尺刮平。在初凝前，用木抹刀压实，以避免收水裂纹。板面中间作同级混凝土灰并控制标高。板面平整度、光洁度的控制： （A）平整度的控制：设置标高架来控制混凝土面标高和平整度。 根据混凝土搂地面的设计坡度、排水方向等事先做好标高点控制图。 制作月牙形标高架。 将标高架用水准仪按设计间距（一般为 23m）用水准仪逐点精确施测后点焊在钢筋支撑架或混凝土块支撑架等不易变形的支撑物上，确保在混凝土浇筑过程中标高架不变位。 在混凝土浇筑前，视钢筋保护层大小在月牙形标高架上搁置相应管径的钢管、钢管用钢丝上的标高架扎牢，以防混凝土振捣过程中钢管滑移而影响标高控制的精确度。 混凝土浇筑振捣后，用 6m 铝合金刮尺沿相邻钢管面间将混凝土浆刮平，钢管面标高为混凝土面最终标高。 拆除钢管横杆，补平凹缝，找平。 （B）表面光洁度的控制：在混凝土接近初凝前，且人行走无明 17显痕迹时，进行初抹，初抹时叶片速度应慢，角度应贴近混凝土面，以增大叶片转动所产生的机械压力，使混凝土面混合物充分胶合从而最终增强其表面的抗压耐磨及抗拉裂能力，初磨应持续 23 遍。 9）在施工时，必须铺好路架，以避免工人踩踏负筋。并配钢筋修理工随时调整钢筋。 10）施工员必须按规定做好混凝土试块，并及时送试。施工中，必须随时抽检混凝土坍落度等技术指标。 8. 砌体工程砌体工程 （1）本工程为框架-剪力墙结构，内外墙均为粘土烧结多孔砖墙。 （2）砌筑顺序为：弹线、放样安皮数杆或挂垂线摆砖墙砌筑。 （3）砌筑前需提前一天将烧结多孔砖浇水湿润，使砖含水率符合规范要求，根据试验室的配合比，配制好砂浆。然后开始砌筑。砌筑内墙用八字梯及架板配合搭架，砌筑外墙可利用外脚子架，砌筑时要求每皮进行拉线，灰缝砂浆饱满，上下两皮竖缝错开 1/2 砖长，灰缝大小需符合规范要求，并用 2m靠尺常检查平整度，发现偏差及时调整。 （4）每层烧结多孔砖墙底必须砌筑三皮烧结普通砖，门窗口两侧也应用烧结普通砖砌筑。 （5）当砖墙设置竖向贯通的管线时，在穿管 40cm 范围内的墙体，必须用承重烧结普通砖砌体。 （6）非承重烧结多孔砖墙拉结筋与钢筋混凝土压梁按图样要求设置。 （7）严禁在烧结多孔砖墙上打通长水平缝。管道井内壁应随砌随抹。 （8）所有门窗洞顶除已设置楼面梁外，其余按图样要求设置钢筋混凝土过梁或钢筋砖过梁。 9. 装饰工程装饰工程 （1）内外墙粉刷工程基层处理 1）粉刷前做好灰饼和冲筋，然后修补打凿凹凸之外，砂浆厚度过 18大时，应分遍补灰，最后以灰饼冲筋为准，用长刮尺刮平。 2）用 12 水泥砂浆打底，施工顺序为：浇水湿润基层找规矩、做灰饼设置标筋阳角做护角抹底灰、中灰抹窗台板。施工前，将墙面砂浆眼及凸出部分剔平，将穿墙管道的孔洞填嵌，并洒水湿润。光滑的混凝土墙面应凿毛或在墙面上刷一道水泥浆掺 10胶水，以增加粘结力。用托线板和靠尺检查整个墙面的垂直度和平整度，以确定抹灰厚度，根据抹灰厚度做 5050 的灰饼，根据灰饼做上、中下三条标筋。在内墙阳角、柱角，用 12 水泥砂作护角，高 1.8m，当标筋有了一定强度后，洒水湿润墙面，在两筋之间用力抹上底灰，用木抹子压实，底灰略低于标筋。待底灰干 67 成后，以垫平标筋为准，抹上中层灰，用长刮尺刮至标筋平，不平处补抹砂浆，然后刮平；紧接用木抹子搓压，使表面平整密实。 3）施工前，先做一块样板，经有关部门检查认可后，方可大面积施工，而且必须召集操作工人进行质量、安全技术交底。 4）标筋做完后，需经检查合格后方可抹底灰。 5）严格执行三检制度，坚持自检互检并做记录。 6）抹灰在凝结前应防止快干、水冲、撞击和振动。 7）门窗框缝需派专人浇水湿润用砂浆填塞密实。 8）基层表面的污垢；隔离剂必须清除干净，以防空鼓。 9）底层砂浆在终凝前，不准抢抹中层砂浆，砂浆已硬化时，不允许再用抹子用力搓抹。 10）粉刷所用水泥需出厂合格证，并经试验合格后方可投入使用。（2）顶棚吊顶工程 1）施工顺序：弹线安装吊杆安装龙骨及配件安置面板。 2）依据顶棚设计标高，四周沿墙面弹线作为顶棚安装的标准线，其水平允许偏差5mm。 3）依据大样图确定吊点位置弹线，并复验吊点间距，吊点间距一般不上人顶棚为 1.21.5m。吊顶预埋件在混凝土浇筑前必须预埋，对于漏埋或新增加的吊顶、吊点需用膨胀螺钉补齐。 4）吊杆采用8 钢筋，安装时上端与预埋件焊牢，下端套丝并配好螺帽。吊杆端头螺纹外露长度不小于 3mm。 19 5）安装大龙骨时，应将大龙骨吊挂件连接在吊杆上，拧紧螺钉卡牢。大龙骨安装完后应进行调平，并应考虑顶棚起拱高度 1/200。 6）中龙骨用中吊挂件固定在大龙骨下面，吊挂件上端搭在大龙骨上，U 型腿用钳入大龙骨内。横撑龙骨与中龙骨垂直，装在罩面板的拼接处，横撑龙骨与中龙骨采用中小接杆件连接，再安装沿边的异形龙骨和铝角条。 7）矿棉装饰板用自攻螺钉与龙骨固定，嵌入硅酸钙板 0.51mm，钉眼用腻子补平。 质量注意事项: （A）先做一样板间，经质检部门、建设单位、设计院、监理部门认可后，以样板间要求进行大面积施工。 （B）施工前应根据工程要求和特点，对操作人员进行技术、质量全面交底。 （C）所有半成品必须有合格证。 （D）吊顶装饰板安装完毕后不得随意剔凿。 （E）吊顶内的水电管在未钉罩面板之前安装试压完毕，管道阀门部位需留检查孔，以防上下人损伤吊顶。 （F）安装灯具和通风罩时，不得损坏和污染吊顶。 （G）龙骨安装完后必须经现场工长检查合格后方可安罩面板。 （3）木门安装 1）在安装门框时，应先按建筑平面图上所示的门位置，在墙口划出门框的边线，按设计要求及施工说明进行安装，当门框立起后，框底与地面上门位对齐，用线锤及靠尺校正，并检查门框标高是否正确，如果不符随时纠正。然后将门框与墙木桩钉牢固定。 2）安装门扇时，要检查框扇质量及型号与尺寸是否与设计相符，如框扇发现偏歪或扭曲时，应及时修改。缝宽度应根据规范要求进行施工。 （4）花岗石地面 为了保证本工程花岗石地面质量，施工时应注意如下几点： 1）铺前应先把混凝土垫层表面余留砂浆、杂物清扫干净、浇水湿润。 20 2）地面找好标高，根据花岗石规格，四周墙脚弹出分块及水平控制线，柱四周边线应另行弹线（结合层厚度一般 3cm 左右） 。 3）铺设须按两个方向控制水平线，如有凹凸不平处应先填平或錾平，先铺板块带起标筋作用。先由房间中部及两柱中间往两侧后退铺砌。铺时先在基层刷一遍掺有水泥重量约 45的 108 胶水、水灰比为 0.40.5 的素水泥浆，上铺 1:2 干硬性水泥砂浆，用铁抹拍实、抹平后先试铺，然后再揭开板块，用掺 108 胶水水泥浆分别铺在基层上和板块底面上进行镶铺。 铺砌时板块要四角同时下落,对齐缝格使平，并用木（或橡皮）锤敲平敲实，并拉线找平、对直。如发现空鼓，板凹凸不平或接缝不直，应将板块掀起进行加浆或减浆和理缝，铺好一排后，拉通线检查一次平直度。 4）花岗石铺砌完后三天内禁止上人行走，五天内禁止在上面推小车。 （5）墙面镶贴大理石，板材 本工程大厅、电梯前室、梯井门套、休息厅大理石面层至顶，JCTA陶瓷粘合剂粘贴，20
