园东西路便梁支墩专项施工方案

一、工程概况
本工程位于K14+674.9处顶进下穿立交桥，此立交桥为新建规划路桥涵。桥址处宁启铁路葛塘站，共有四股道，从右到左分别为：扬子铁路专运线、既有宁启线、站线（电气化改造后为宁启正线）和站线（电气化改造后拆除）。其中首先停用最左侧的站线，其余三股线路需要利用D型24m便梁加固线路顶进施工。便梁支墩采用挖孔灌注桩，直径分1.25m和1.5m两种，桩长12m，采用C30混凝土浇筑。

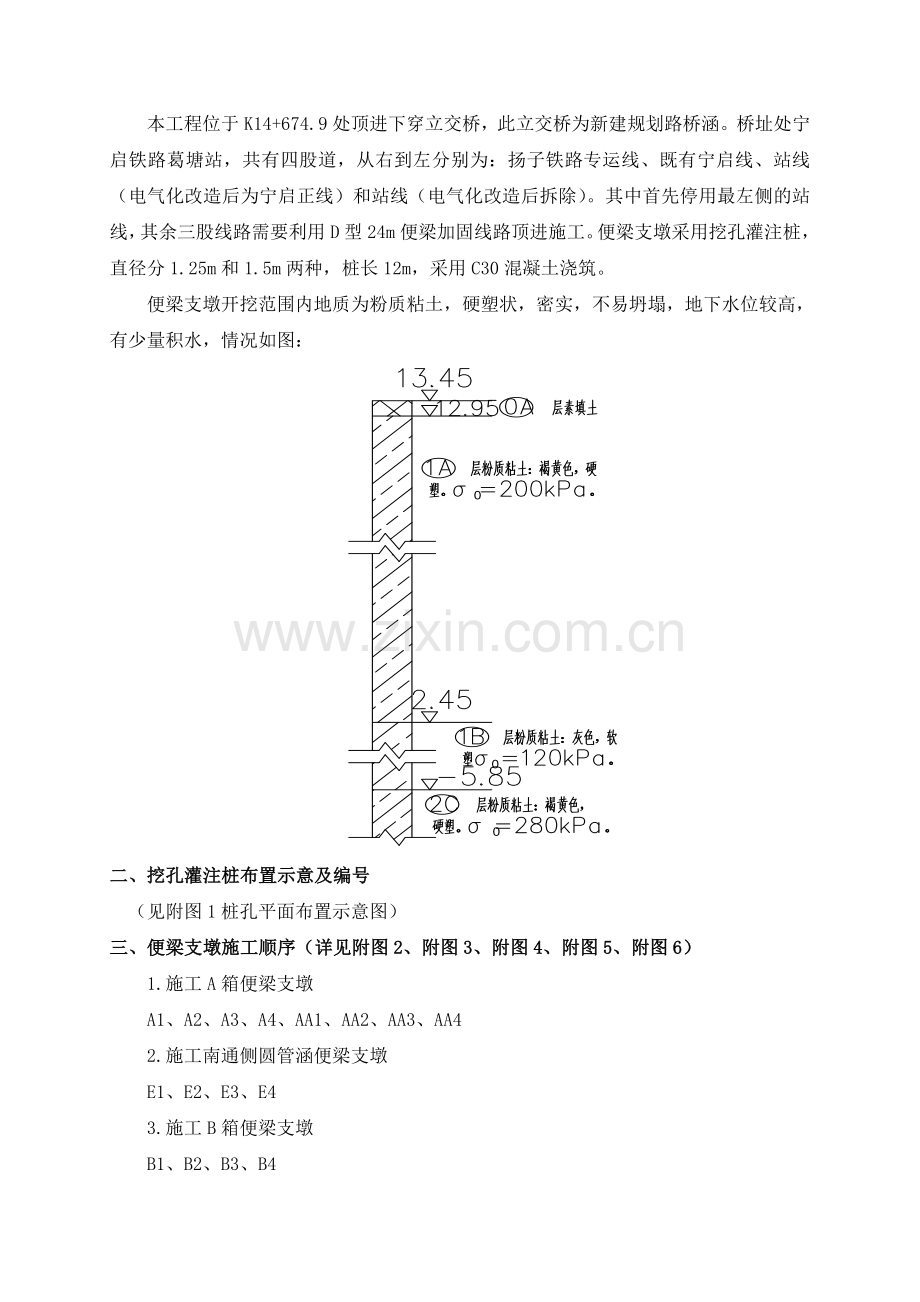

便梁支墩开挖范围内地质为粉质粘土，硬塑状，密实，不易坍塌，地下水位较高，有少量积水，情况如图：

二、挖孔灌注桩布置示意及编号
（见附图1桩孔平面布置示意图）
三、便梁支墩施工顺序（详见附图2、附图3、附图4、附图5、附图6）
1.施工A箱便梁支墩
A1、A2、A3、A4、AA1、AA2、AA3、AA4
2.施工南通侧圆管涵便梁支墩
E1、E2、E3、E4
3.施工B箱便梁支墩
B1、B2、B3、B4
4.施工C箱便梁支墩
C1、C2、C3、C4
5.施工D箱及南京侧圆管涵便梁支墩
D1、D2、D3、D4
便梁架设顺序为站线→宁启正线→扬子石化专运线；
支墩施工完成顺序优先保证：站线支墩→宁启正线支墩→扬子石化专运线支墩；同时因A箱施工时AA1和A4支墩处于开挖面最近，仅为5.4m，最为不利，所以优先完成AA1和A4支墩，保证足够的养护期和强度。
四、主要施工方法
（一）、便梁支墩施工工艺流程
测量放线→桩头锁口砼施工→开挖第一节护壁（进尺1.0m）→安装护壁模板→安装护壁钢筋→施工护壁砼→拆除护壁模板→开挖第二节护壁（进尺1.0m）→依次顺序施工→支墩成孔→拆除最后一节护壁→吊装钢筋笼→施工支墩桩基砼
(二)、测量定位
1、挖孔桩施工前测量队根据报批方案准确测量放线，定出各桩孔中心点。
2、在桩位处探测地下光、电缆，必须人工探测确保设备安全。
(三)、清理桩位、施工锁口
1、线间处支墩：平整桩位，清理作业空间，靠近既有线的两侧，插入竹胶板围护打入钢钎支挡既有道床，顺线路方向的两侧，码砌袋装道碴围护道床。见下平、立图：

2、侵入既有站台支墩：要提前破除站台，保证足够的作业空间，并用红砖码砌围挡。具体尺寸如图：

（四）支墩开挖施工
1.开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖孔的截面尺寸。
2.根据地址柱状图显示，桥址处均为粉质粘土，密实不易坍塌，含水量较少；根据路局批复的慢行计划，为满足计划内完成施工，确定支墩每节的进尺为100cm。
3.开挖时采用电动葫芦进行提升作业，每次提升取土要随挖随运，由人工挑运至线路外侧指定的地点存放。
4.施工时孔内如有集水，要安排人工及时用皮桶将水提升出孔，并挑运至线路以外。
5.开挖设备：装配电动葫芦做提升机，钢丝绳规格为φ6mm，电动葫芦设置卡紧限位器。提升机上设置吊钩锁扣，在列车来前搬运时，将吊钩拉紧并扣如锁扣中，防止搬运中钢丝绳脱落在轨道，引起短路。提升机架设在桩头锁扣上，锁扣上搭设厚4cm的木板并用袋装道碴进行配重，每侧配重2袋道碴，且配重道碴码砌不得高过道床。提升机、挂钩锁扣及木板布置见上图。
（五）支墩护壁施工
1．混凝土采用拌和站拌制，罐车运送至现场站台侧，人工挑运浇筑，拌制时严格按照试验室提供的C30早强混凝土配合比施工：
P.O42.5水泥：中粗砂：碎石（5-16mm）：碎石（16-31.5mm）:粉煤灰：减水剂：水：早强剂=258:767:318:741:111:3.69:155:7.4
2.挖孔桩井口设置砼锁口，锁口高出设计桩头及原地面0.35m，厚0.3m。锁口采用C30素混凝土。
3.护壁采用现浇C30钢筋混凝土，壁厚15cm，护壁立模后绑扎钢筋，上下节主筋钢筋必须相互搭钩。钢筋加工和安装详见附图10、附图11。
4．桩孔开挖一节支护一节，每节开挖应在上一节护壁混凝土拆模后进行，护壁模板采用组合钢模板，模板之间用卡具、扣件连接。
5．护壁混凝土浇筑时要人工捣实，浇筑完成不低于6小时以后拆模，用十字线对中吊垂球，检查和调整垂直度。挖孔桩作业计划见附表2。
（六）钢筋笼制作安装
1．φ1.25m和φ1.5m便梁支墩钢筋笼长度11.90m，配筋图详见附图8和附图9。
2．钢筋笼安装在钢筋加工场加工好半成品运送至现场，在孔内进行绑扎。
（七）桩身混凝土浇筑
1.桩身混凝土采用拌和站拌制，拌制时严格按照试验室提供的C30早强混凝土配合比施工：
P.O42.5水泥：中粗砂：碎石（5-16mm）：碎石（16-31.5mm）:粉煤灰：减水剂：水：早强剂=258:767:318:741:111:3.69:155:7.4
2.混凝土由罐车运输，其中，临近既有线A1、AA1、A4、AA4支墩采用泵车泵送灌注，A3、AA3如可协调封锁扬子专运线则跨线进行泵车泵送灌注，A2、AA2采用人工挑运砼灌注。灌注时必须采用插入式振捣棒进行振捣，确保砼质量和强度。
3.桩身砼灌注时严格按设计桩顶标高控制，以确保便梁顺利架设。
4.在每根桩头或桩帽上，架设便梁纵梁处外侧15cm处预埋∠10角钢，做便梁限位角钢，角钢与便梁纵梁之间打紧木楔，将角钢与纵梁卡紧限位。
5.在每根桩顶预埋两块厚度2cm的钢板（尺寸为：宽20cm*高70cm），钢板绑扎到钢筋笼上，砼浇筑时埋入桩身40cm，露出桩头外30cm，作为[30a槽钢横系梁预埋件，架设便梁前将槽钢与预埋钢板满焊。详细下如图及附图7：注意必须严格按照图纸尺寸预埋，防止与便梁冲突。

30槽钢系梁加固同副便梁的同侧支墩
大块绝缘橡胶垫，防连电。

五、安全风险事件及可能造成的后果
1. 安全管理失控：造成行车事故和人员伤亡事故。
2. 防护体系失控：造成行车事故和人员伤亡事故
3. 材料、机具、机械侵限；造成行车事故。
4. 电缆挖伤、断：造成行车事故和人员伤亡事故。
5. 孔洞坍塌：造成行车事故和人员伤亡事故。
6. 列车伤人：造成行车事故和人员伤亡事故。
7. 人员坠落桩孔：造成人员伤亡事故。
8. 高空落物：造成人员伤亡事故。
9. 触电：造成人员伤亡事故
10. 机械伤害：造成人员伤亡事故
六、安全质量保证措施
1. 所有参建人员必须先进行安全教育培训、考试和安全、技术交底。明确施工的安全风险和卡控措施。
2. 工班作业前必须进行班前教育，针对施工的工作内容、危险源及卡控措施，做好所有参建人员的安全教育培训。由架子队值班领导负责，并记录存档。
3. 在锁口砼中预埋φ25的U型钢筋，高40cm，埋入砼中30cm，外露锁口10cm，作为安全绳的地面固定处。
4. 孔内作业人员必须佩戴安全帽、黄马甲、安全带，安全带系于安全绳上。
5. 孔内作业人员上下桩孔采用软梯。
6. 挖孔超过5m，必须用空压机向孔内通风。每次下孔作业前通风10分钟以上，由现场防护员把控，并做好检查记录。安质部每天检查防护员的记录本。
7. 针对有毒气体的检测，每个工作日前，先准备一只活鸡放入孔内10分钟，确保无碍的情况后，人员再进入孔内作业。
8. 孔内作业人员照明采用矿灯，矿灯使用一个，备用一个，共准备八个。
9. 孔内有作业人员，孔口必须有专人盯控。此人专职负责提升架，挑运土方、混凝土、模板、钢筋等必须另外安排人员。
10. 孔口人员衣袋内禁止装东西，防止掉落孔内伤人。
11. 提升设备必须有限位装置和保险扣，钢丝绳完好，无起毛、断丝。下方用装袋的道渣压实固定，一侧两袋。该项内容，现场防护员必须每个工作日检查到位，并做好记录。安质部不定期抽查。
12. 孔内作业人员在接到现场防护员的来车信号后（从南京方向开过来的列车，到林场站或高里站；从扬州方向开过来的列车，到六合站），必须立即上到孔外，并到线外安全处避让列车。提升架也必须搬离至线外安全处。
13. 人员、机具返回桩孔作业时，必须小心桩孔，防止坠落。防护员必须进行提醒。
14. 既有管线安全措施
1) 施工前，安全长和安质部联系所有的设备单位配合人员到现场确认电缆，并人工挖探电缆。
2) 拆除站台、锁口施工和桩孔2m范围内开挖施工，必须小心。严禁使用利器，如搞头、撬棍等。发现电缆立即停止作业并上报。
15. 安全用电措施
1) 现场用电必须严格执行“一机一闸一箱一漏保”。电缆线采用标准缆线，电缆线完好无接头。缆线外套软管从铁轨下方穿过，埋设在道渣内。每个孔桩处设置一个小型配电箱，提升架用电采用活动插头。
2) 夜间施工，保证充足的照明。接到防护员来车信号，人员、提升架完全撤至线路外安全处后，照明灯必须关闭。
3) 进场前，电缆线和用电设备必须经过安质部和物资部的检查验收。
4) 现场用电规划和布设由安质部和物资部张永波负责。
七、安全保证体系
（一）安全领导小组
组 长：孙焕重
副组长：高景文、秦绪彬
组 员：梁元典、戴 伟、马相全、郭 栋、张恒秀、王琳锋、黄国威、郭 龙、何 杰、李维柱、杨邦雄
（二） 人员分工：
1) 马相全、郭栋：负责施工方案的编制、交底等
2) 高景文、黄国威、杨邦雄：负责安全措施的制定、检查、落实等
3) 王琳峰：负责施工的队伍安排、工程单价等
4) 张恒秀：负责物资、设备供应等
5) 郭龙、李维柱、何杰：负责方案的具体落实
6) 梁元典、戴伟：负责现场人员、机械、物资的协调、安排
7) 秦绪彬、孙焕重：负责施工的整体协调、督促
（三）值班规定：现场有施工作业，必须跟班作业。
1. 防护员：24小时倒班作业，现场确保2名防护员。
2. 架子队值班领导：李维柱
3. 工区值班领导：梁元典
（四）安全防护体系
1. 根据施工计划，24小时施工，防护指挥体系采取两班倒。现场设置驻站联络员2名，现场防护员4名，慢行接车2名，扬子线驻站2名，线路检查2名。
2. 现场开孔8个，同时施工4个，跟班作业的防护员2名，1人负责两个孔。
3. 9日，安质部组织所有的参建人员在园东西路施工现场组织施工演练。
（五）驻站联络员和现场防护员的岗位职责及作业项目
1. 驻站联络员和现场防护员必须备齐防护用品：红黄信号旗、火炬（2个）、响墩（6个）、对讲机、哨子、记录本、证件。
2. 驻站联络员和现场防护员要认真细致，严禁脱岗、离岗和从事与工作无关的事情。若临时有事，必须上报请示并做好交接。
3. 驻站联络员和现场防护员必须确保通讯畅通，葛塘驻站联络员专职负责通知园东西路便梁支墩施工点。从南京方向开过来的列车，一到林场站或高里站就预报给现场防护员；从扬州方向开过来的列车，一到六合站就预报给现场防护员。联络中断立即到现场通知。预报后列车到达施工点最快12分钟。防护员接到预报信号后，立即通知孔内作业人员上到孔外，人员、提升架搬离至线外安全处所。
4. 现场防护员熟练掌握应急处置程序：发现机械侵限等影响行车安全时，立即通知驻站联络员，同时设置停车信号。上报架子队和工区，及时处理。
5. 现场防护员对以下每道工序作业检查：
1) 开挖前，检查提升架的限位装置、保险扣、钢丝绳和固定情况，提升设备要试运行，并做好记录。
2) 开挖超过5m，作业工班用空压机向孔内通风。每次下孔作业前通风10分钟以上。现场督促到位，并做好时间记录。
3) 开挖前，检查作业人员佩戴安全帽、黄马甲，孔内作业人员佩戴安全帽、黄马甲、安全带、安全绳。孔口周围无杂物。
4) 提升架就位时，督促不得将放在铁轨上。所用的工具不得放在铁轨上。
5) 开挖的过程中，督促开挖的土方、积水要立即挑运至线路外侧制定的地点，严禁存放在两线间。
6) 作业期间，督促人员严禁在铁轨上坐卧、闲谈、接打手机，严禁与列车抢道。遇到检查人员，提醒注意桩孔安全。
7) 接到驻站联络员预报信号（从南京方向开过来的列车，到达林场站或高里站；从扬州方向开过来的列车，到达六合站），立即口哨通知现场作业人员。督促孔内作业人员立即上到地面安全处所避让，提升架搬离至安全处所。人员、机具撤离后，用钢尺检查现场材料是否侵限。不侵限得标准：水平方向距离钢轨外侧不少于2m。
8) 提升架及人员撤离方向：站线，搬离至左侧路肩处；正线和专线，搬离至右侧站台外侧。
9) 人员返回桩孔作业时，提醒每一名作业人员小心孔洞。
10) 预报后，禁止人员横穿铁路。
11) 人工挑运土方、积水、护壁混凝土时，督促不得掉落，防止污染道床。
12) 每日孔内无作业人员时，立即用5cm厚的2.5m*2.5m的盖板封闭孔口，并加锁固定。钥匙由防护员掌握。
13) 下钢筋笼和浇筑混凝土时，督促无关人员不得进入施工现场，吊装作业半径内不准站人。
八、应急预案
1. 出现机械侵限、孔洞坍塌、线路变化等影响行车安全的事故时，现场防护员立即通知驻站联络员拦停列车，同时防护员在事故地点两端800m处设置响墩等停车信号（防护员在响墩处蹲守，直至险情解除后回收响墩）。若列车已开往事故地点，防护员手持红旗迎向列车。现场值班员向架子队队长和工区安质部、安全长报告。
2. 出现地下管线挖伤、断的事故时，立即停止作业，现场值班员向架子队队长和工区安质部、安全长报告。
3. 出现人员伤亡事故时，立即停止作业，现场值班员向架子队队长和工区安质部、安全长报告。
4. 工区24小时值班电话：[phone]
九、附件:
1、附件1：附图1 ——附图11
2、附件2：附表1、附表2
3、附件3：观测方案

附图1桩孔平面布置示意图：

附图2：便梁支墩布桩图及架设步骤
步骤1如下图：
步骤1：架设24mD型便梁平面图（单位cm）

附图3：便梁支墩布桩图及架设步骤
步骤2如下图：

步骤2：架设24mD型便梁平面图（单位cm）

附图4：便梁支墩布桩图及架设步骤
步骤3如下图：

步骤3:架设24mD型便梁平面图（单位cm）

附图5：便梁支墩布桩图及架设步骤
步骤4如下图：

步骤4:架设24mD型便梁平面图（单位cm）

附图6：便梁支墩布桩图及架设步骤
步骤5如下图：

步骤5:架设24mD型便梁平面图（单位cm）

附图7：1.5m便梁支墩桩帽布置平面、立面图；

附图8：φ1.25m便梁支墩桩钢筋配筋图

附图9：φ1.5m便梁支墩桩钢筋配筋图

附图10：直径1.5m便梁支墩挖孔桩护壁配筋图

附图11：直径1.25m便梁支墩挖孔桩护壁配筋图
