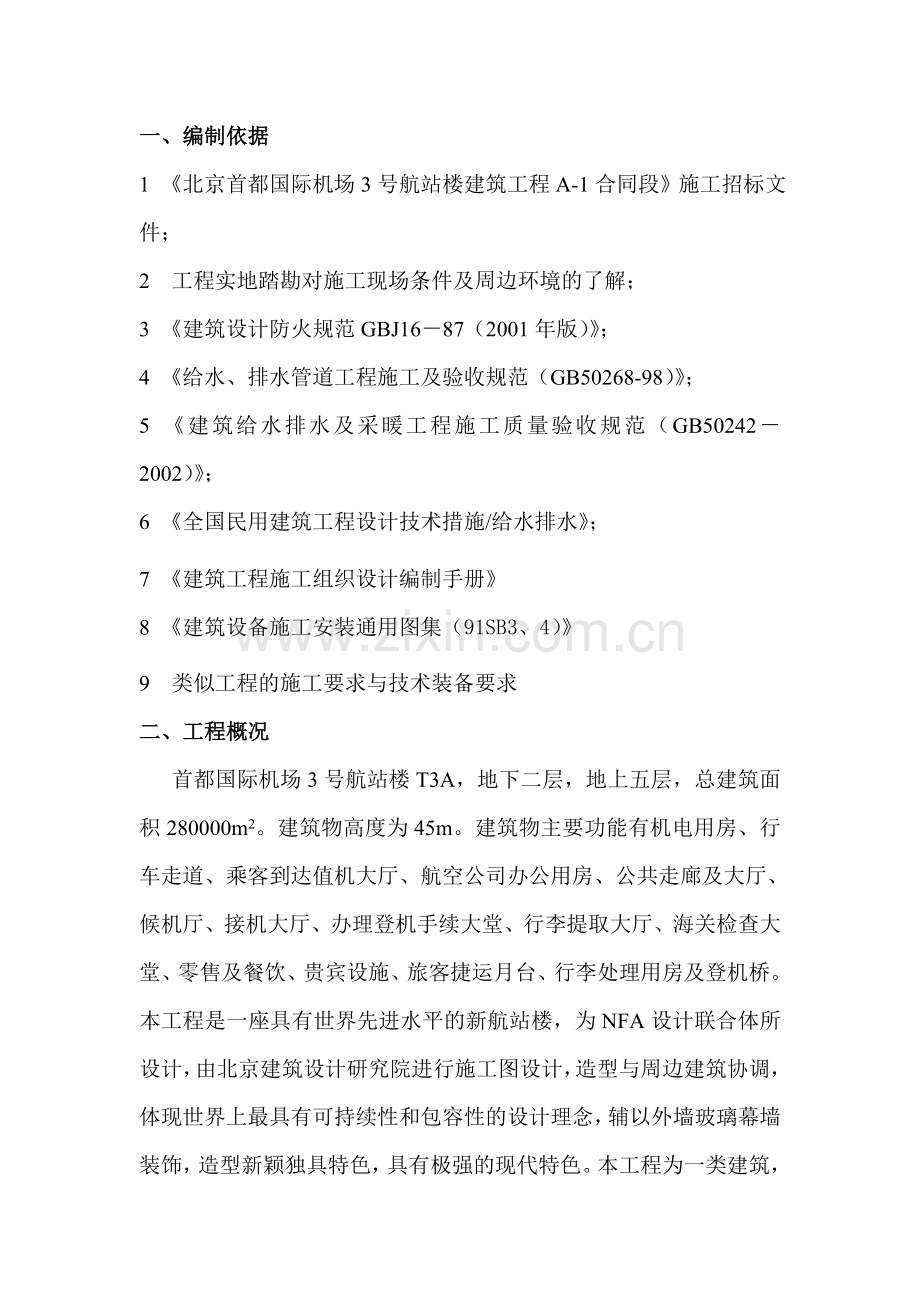

北京首都国际机场3号航站楼建筑工程A1合同段三号机场临水方案.docx_第1页
第1页 / 共14页

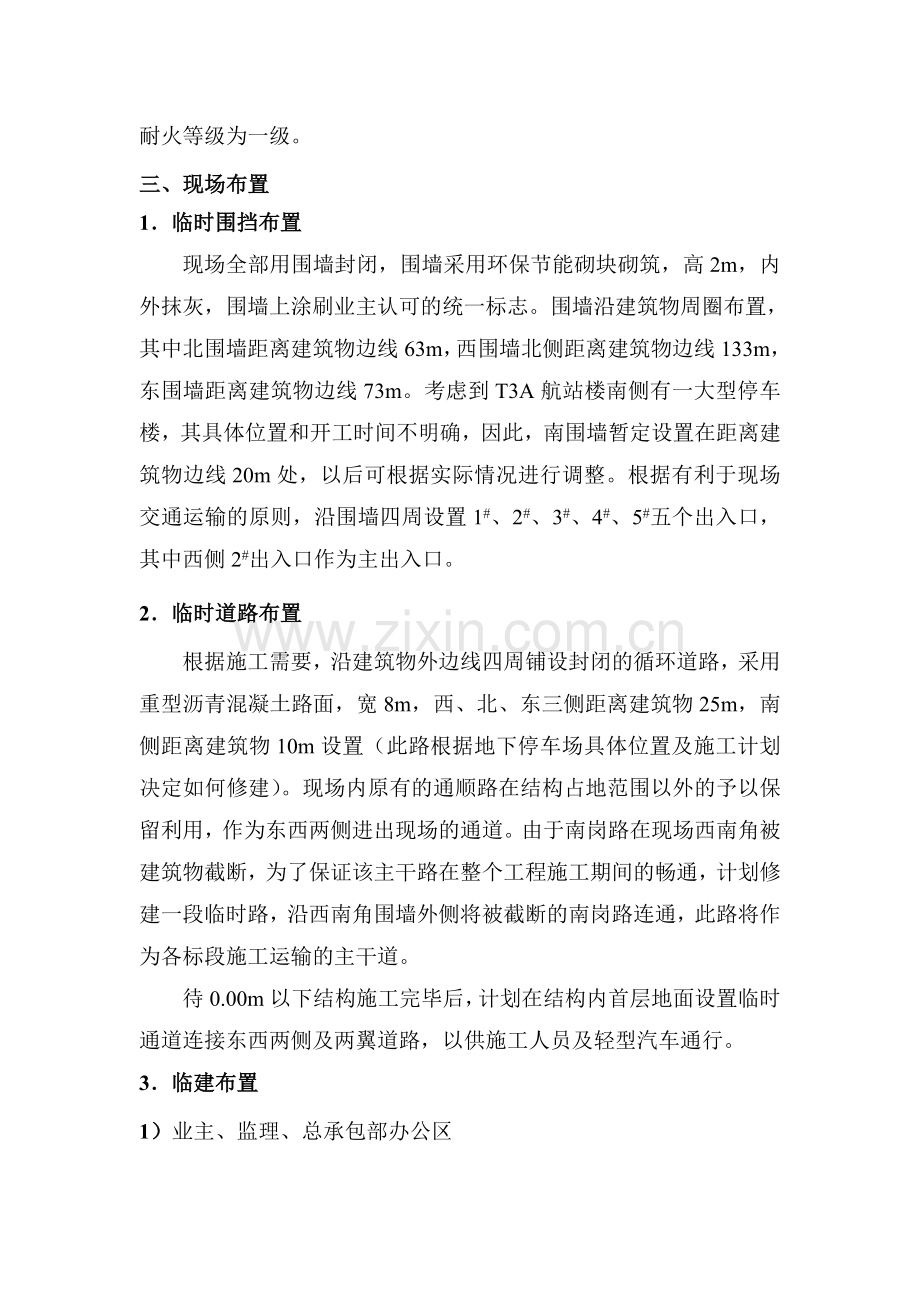

北京首都国际机场3号航站楼建筑工程A1合同段三号机场临水方案.docx_第2页
第2页 / 共14页


点击查看更多>>
资源描述
一、编制依据 1 《北京首都国际机场3号航站楼建筑工程A-1合同段》施工招标文件; 2 工程实地踏勘对施工现场条件及周边环境的了解; 3 《建筑设计防火规范GBJ16-87(2001年版)》; 4 《给水、排水管道工程施工及验收规范(GB50268-98)》; 5 《建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)》; 6 《全国民用建筑工程设计技术措施/给水排水》; 7 《建筑工程施工组织设计编制手册》 8 《建筑设备施工安装通用图集(91SB3、4)》 9 类似工程的施工要求与技术装备要求 二、工程概况 首都国际机场3号航站楼T3A,地下二层,地上五层,总建筑面积280000m2。建筑物高度为45m。建筑物主要功能有机电用房、行车走道、乘客到达值机大厅、航空公司办公用房、公共走廊及大厅、候机厅、接机大厅、办理登机手续大堂、行李提取大厅、海关检查大堂、零售及餐饮、贵宾设施、旅客捷运月台、行李处理用房及登机桥。本工程是一座具有世界先进水平的新航站楼,为NFA设计联合体所设计,由北京建筑设计研究院进行施工图设计,造型与周边建筑协调,体现世界上最具有可持续性和包容性的设计理念,辅以外墙玻璃幕墙装饰,造型新颖独具特色,具有极强的现代特色。本工程为一类建筑,耐火等级为一级。 三、现场布置 1.临时围挡布置 现场全部用围墙封闭,围墙采用环保节能砌块砌筑,高2m,内外抹灰,围墙上涂刷业主认可的统一标志。围墙沿建筑物周圈布置,其中北围墙距离建筑物边线63m,西围墙北侧距离建筑物边线133m,东围墙距离建筑物边线73m。考虑到T3A航站楼南侧有一大型停车楼,其具体位置和开工时间不明确,因此,南围墙暂定设置在距离建筑物边线20m处,以后可根据实际情况进行调整。根据有利于现场交通运输的原则,沿围墙四周设置1#、2#、3#、4#、5#五个出入口,其中西侧2#出入口作为主出入口。 2.临时道路布置 根据施工需要,沿建筑物外边线四周铺设封闭的循环道路,采用重型沥青混凝土路面,宽8m,西、北、东三侧距离建筑物25m,南侧距离建筑物10m设置(此路根据地下停车场具体位置及施工计划决定如何修建)。现场内原有的通顺路在结构占地范围以外的予以保留利用,作为东西两侧进出现场的通道。由于南岗路在现场西南角被建筑物截断,为了保证该主干路在整个工程施工期间的畅通,计划修建一段临时路,沿西南角围墙外侧将被截断的南岗路连通,此路将作为各标段施工运输的主干道。 待0.00m以下结构施工完毕后,计划在结构内首层地面设置临时通道连接东西两侧及两翼道路,以供施工人员及轻型汽车通行。 3.临建布置 1)业主、监理、总承包部办公区 根据业主要求,现场不设置生活区,工人生活区在现场外另行租地设置,位置尽量靠近施工现场。现场分别设置业主、监理、总承包部、土建及各专业分包办公区,其中业主办公用房1000m2,监理办公用房1500m2,采用双层彩板保温房建造。业主、监理、总承包部办公区分别设置办公室、会议室、食堂、内部停车场、厕所等设施。另外在现场西侧靠近主大门出入口(2#出入口)处设置公共停车场、旗杆、小型广场,用于外宾来访、各种典礼、公共活动之用。 2)土建及专业分包单位办公区 由于施工现场面积大,为了便于施工管理,现场预留三个土建办公区、二个专业分包商办公区和一个钢结构分包办公区。由各分包入场后搭建临设。其建筑形式及布局应按业主及总承包方要求进行统一。此部分临设待分包工程结束后及时拆除或协商移交给后续分包商使用。 3)厕所 除各办公区分别设置内部厕所外,在1#、3#、4#、5#出入口旁及现场东北角设置固定式厕所,厕所坑位总数量按施工劳动力高峰/50设置。现场南侧考虑停车库施工问题,暂不设固定式厕所,如工程需要,可设置临时的移动式厕所。 4)工人生活区 在现场外就近租用场地,为所有参加施工的工人(包括分包单位)建生活宿舍、食堂、浴室、厕所及文化活动室,所有用房采用混凝土预制板房,外墙做好保温,室内简单装修,其标准满足政府有关部门的生活和卫生标准。具体将做更详细的生活区平面布置、及相关施工方案,报有关部门批准。 4.各类场地布置 钢筋加工场地、材料堆放场地及模板堆放场地均靠近各分包单位的办公区或施工区域布置。各场地必须进行平整夯实并做简单硬化处理,防止扬尘。在西侧现场中部设置样品、模型放置区,并设置样品库房,用于所有工程样品、样板、模型的存放。 四、临时上、下水布置及计算 1.临时用水设计思路 1)本工程的临时用水主要由三部分组成:施工用水、生活用水、消防用水。 2)用水特点:该工程基础类型采用混凝土灌注桩及筏板基础,地上结构为框架—剪力墙,用水量大,用水范围广,涉及人员多。前期土建专业施工用水量较大,后期机电专业调试用水量较大。 3)上楼供水管路系统规划:各立管系统走工程实体中消防立管系统,管直径、位置与工程实体中消防图一致,该管道亦按照正式消防管道施工规范、标准和相关施工工艺随结构施工逐层向上施工,并且在安装消火栓的位置处留置施工用水取水口,消防管道为消防、施工合用管道。 4)室外(施工现场、办公区)供水管路系统规划:现场提供一趟直径200mm的供水管线,施工现场和办公区的用水分别从环网主干管上引用。 5)考虑到施工工期较长,需对管道进行埋设和保温。 2.用水量计算 1)施工用水 表6.2.3.2-1 施工用水定额 序号 主要用水项目 单位耗水量(N1) 备 注 1 浇筑混凝土 1700~2400L/m3 为了简化计算,通常取2400 L/m3最大值,可忽略3~5项 2 混凝土养护 400L/m3 3 搅拌轻质混凝土 300L/m3 4 浇砖、砌块 300L/m3 5 砂浆搅拌 300L/m3 (公式一) 其中:q1为施工用水量, K1为未预计的施工用水系数,Q1为年(季度)工程量,T1为年(季度)有效作业日,t 为每天工作台班数,K2为用水不均衡系数。根据施工经验,结合本工程情况,取K1=1.15,Q1=328605m3,T1=500d,t =1.5,K2=1.5代入公式一,得: q1=15.75 L/s 2)施工现场生活用水 表6.2.3.2-2 施工现场生活用水定额 序号 用水项目 用水定额 备 注 1 施工现场生活用水 20~60L/人.班 (公式二) 其中:q3为施工现场生活水量,P1为施工现场高峰昼夜人数,N3为施工现场生活用水定额, t 为每天工作台班数, K4为用水不均衡系数。取P1=6000,N3=30,t =1.5,K4=1.5代入公式二,得: q3=6.26 L/s 3)办公区生活用水 表6.2.3.2-3 办公区生活用水定额 序号 用水项目 用水定额 备 注 1 生活用水 20~40L/人.日 磅区生活用水定额通常取每昼夜100~120L/人 2 食堂 10~20 L/人.次 3 浴室(淋浴) 40~60 L/人.次 (公式三) 其中:q4为办公区生活水量;P2为办公区人数,N4为办公区生活用水定额,K5为用水不均衡系数。取P2=6000,N4=110 ,K5=2.0代入公式三,得: q4= 15.3 L/s 4)消防用水 (公式四) 其中:q5为消防用水量(L/s);qxi为不同项目的消防用水定额(L/s);ni为同一时间发生火灾次数。 则q5= [15 L/s×1 ,30 L/s×1 ,20 L/s×1]max =30 L/s 表6.2.3.2-4 消防用水定额 序号 用水项目 用水定额 备 注 1 办公区消火栓用水(qx1) 按15L/s计 参照《建筑防火规范》表8.2.2-1、表8.2.2-2,同一时间火灾次数取1次 2 施工现场料场消火栓用水(qx2) 按30L/s计 参照《建筑防火规范》表8.2.2-1、表8.2.3,同一时间火灾次数取1次 3 上楼消防用水(qx3) 按20L/s计 参照《建筑防火规范》表8.5.2,同一时间火灾次数取1次。 5)总用水量 总用水量确定时遵循以下原则: 当(q1+ q3+q4)≤ q5 时,Q= q5 +1/2(q1+ q3+q4) 当(q1+ q3+q4)> q5 时,Q= q1+ q3+q4 由于q1+ q3+q4=15.75+6.26+15.3=37.31 L/s q5 = 30L/s 显然(q1+ q3+q4)> q5,则 L/s 3.临时用水管道设计 1)施工现场施工用水管径设计 临水给水采用生产、生活、消防合用一个系统,配水管网埋深-0.7m,环网主管道直径为DN150。水源分两路干管布置,楼外干管沿线每隔100~120m设置一处地上式消火栓;主干管每隔200~300m设置检修井。考虑到基坑作业,埋设主干管时管线距离正式建筑物20米,向主体结构引出消防支管。根据建筑防火规范,本工程中采用支管为DN100,栓头为2×SN65系列的消火栓,故所有的室外消防支管管道直径为100mm,消火栓为双栓,直接从环网中接出,单个消火栓的用水量为10~15L/s,。每隔100m设置DN50支路管道接口(用闸阀作为关断阀门)以便各参施单位就近使用。特别指出:在5个出入口处各设置1个DN32的取水口(带DN15的水嘴),作为冲洗车辆用。各取水口用闸阀作为关断阀门。 楼内用水设若干DN100的上水管,随结构楼层接设,各立管系统与工程实体中消防立管系统,管道直径、位置与工程实体中消防图一致,该管道亦按照正式消防管道施工规范、标准和相关施工工艺随结构施工逐层向上施工,并且在安装消火栓的位置处留置施工用水取水口。消防管道为消防、施工合用管道。在首层设置临时消防干管,干管直径同正式消防管道直径,施工用水由消火栓接出。室内临时消火栓选用SN65型消火栓,设置间距不超过50m,设置时保证两只水枪同时到达室内任何位置。 2)施工现场生活用水管道管径设计 施工现场生活用水主要为甲方、监理现场办公用水,施工人员休息用水,用水量为6.26L/s,远小于消防用水量,根据现场办公区的布置,可以在消防环网中接出几枝DN40的管道,引到甲方、监理办公楼首层,然后用DN25的管道分枝供水到食堂、厕所。 3)消防泵房的设计 消防泵房里的泵及其动力、控制设备可以参照正式消防泵房设计施工。由于所给管线没有附属压力,若按市政压力,生活区给水可满足要求,施工现场用水以消防用水压力为准计算。 消火栓口所需水压 式中 ---消火栓口压力; ----水枪喷嘴造成充实水柱所需的水压(充实水柱取10米); ----水龙带的水头损失(可忽略); ----消火栓栓口水头损失(取0.02MPa) 经计算 H=40,且建筑物高45m,市政管网压力不能满足要求,需设消防加压泵。(加压水泵的选型可参照正式消防泵施工图) 4.现场排水设计 临时排水分为生活区、办公区排水和场地排雨水。 施工现场排水主管道主要采用DN300的暗埋水泥管作为排水管道,排水管道沿临时道路旁边铺设,在施工用道路两侧每隔50米设排水小井,小井上铺雨水箅子,保证道路及地表面没有积水。 主体结构大门口处设置明沟排水沟,将施工现场的污水、结构完成后屋面雨水以及设备专业管道试验用水引向排污系统。明渠和暗埋干管交接处设检查井。排水沟设置篦子,篦子采用∠3×3的角钢包边的Φ32@50钢筋栅格制作。 在食堂、地泵、汽车冲洗处均设置隔油沉淀池,隔油沉淀池要求定期清理。 排水管道的拐角处均要设置检查口(具体尺寸参照91SB-排77页“平篦式单篦雨水口”),排水管道每隔50m设置检查口(具体尺寸参照91SB-排77页“平篦式单篦雨水口”),检查口的篦子采用∠3×3的角钢包边的Φ32@50钢筋栅格制作。 因现场地形北高南低,平均坡度为3‰,故在主体结构东南侧挖设污水坑,将施工现场的污废水集中汇流到坑内,统一经过潜污泵排放至南侧的现有河道中。 五、管道安装 1.因采用生活、消防共用系统,故管材选用镀锌钢管,DN100(含)以上管道采用法兰连接,DN100以下管道采用螺纹连接。 2.为了便于货物运输及施工便利考虑,将给水主干管埋设于冻土层以下,考虑到现场地势不平,有可能发生局部埋深不够导致管道冻裂的现象,故对埋地管道进行保温。 3.管道穿越临时或正式道路时应加套管保护。 4.为便于施工及维护,沿主干管道隔200~300米设闸阀井一处,区间设泄水装置。 5.埋地镀锌管道外做40mm厚聚氨酯管壳保温,接口处现场发泡处理。 六、管道水压试验、通水试验及吹扫: 1.管道敷设完毕,作完外观检查后作水压试验。试压时系统阀门打开,向整个系统注水,排净空气,检查无渗漏后,用加压泵加压至试验压力0.8 MPa,10分钟后压降不大于0.05 MPa,为合格,再降至0.4 MPa做外观检查,无渗漏现象。 2.水压试验合格后对焊口处做防腐处理。 3.对系统进行冲洗消毒,用市政水源对系统冲洗,在系统末端支管引向排水井泄水,直至泄水口水样与水源水样纯净度一致为合格。再将漂白粉与水加入管段,浸泡24小时,然后从泄水口排除冲洗后,可正常使用该系统。 七、给排水设备的选用 1.因业主提供的给水水源压力不能保证结构出地平以后的施工用水压力要求,故市政给水管网供水压力可以满足施工要求时采用直接连接市政管网,当市政给水管网压力不能满足现场用水时,应考虑加设加压水泵房,设置临时给水稳压提升装置。加压泵房可设置于给水水源取水点附近,即主体建筑外侧西南角处。 2.为保证施工现场的整齐美观并保证及时的消灭火患,室外消火栓选用可容纳水龙带、灭火器的箱式消火栓箱。 3.现场使用的用水器具均采用节水型器具。 八、主要工程量表 序号 名称 规格 单位 数量 1 镀锌钢管 DN150 m 4000 2 焊管 DN100 m 800 3 镀锌钢管 DN50 m 1000 4 镀锌钢管 DN40 m 1000 5 消火栓 DN65 台 22 6 蝶阀 DN150 1.6MPa 个 30 7 蝶阀 DN100 1.6MPa 个 40 8 蝶阀 DN50 1.6MPa 个 50 9 闸阀 DN40 1.6MPa 个 80 10 阀门井 座 60 11 混凝土水泥管 D300 m 3500 12 集水池 4×4×4 处 1 13 潜污泵 H=5~10m;Q=30L/h 台 2 九、管线改动、运行值班及维修 1.随着T3A航站楼总体施工实施,临时给排水、消防管道应及时添加,部分临时管线、沟渠需移位或拆除,以保证施工进度的正常进行。 2.临时给排水系统施工完毕后,需安排人员进行日常维护,雨季需安排人员全天候运行值班。 3.运行过程中管线出现问题需及时维修。 十、需说明的问题 1.市政管网水压不能满足消防水压要求,需借助消防车供水灭火。平时应结合总施组内容,作好防火措施。 2.由于北京市属于寒冷地区,设置的地上式消火栓在冬季需采取防冻措施。 3.由于本工程开发作业面积大,临时消防措施不能满足消防半径的要求,地下作业时应采取一定措施,在后期施工中需逐步完善消防系统及设施,确保消防功能。 4.为保证施工高峰期的用水量,应考虑在原天龙宾馆附近打1~2口深井进行取水工作,以补充施工高峰期正常的生产、生活及消防用水量,并设置相应的辅助给水泵房。 目 录 一、编制依据 1 二、工程概况 1 三、现场布置 2 四、临时给、排水布置及计算 4 五、管道安装 9 六、管道水压试验、通水试验及吹扫: 10 七、给排水设备的选用 10 八、主要工程量表 11 九、管线改动、运行值班及维修 11 十、需说明的问题 11
