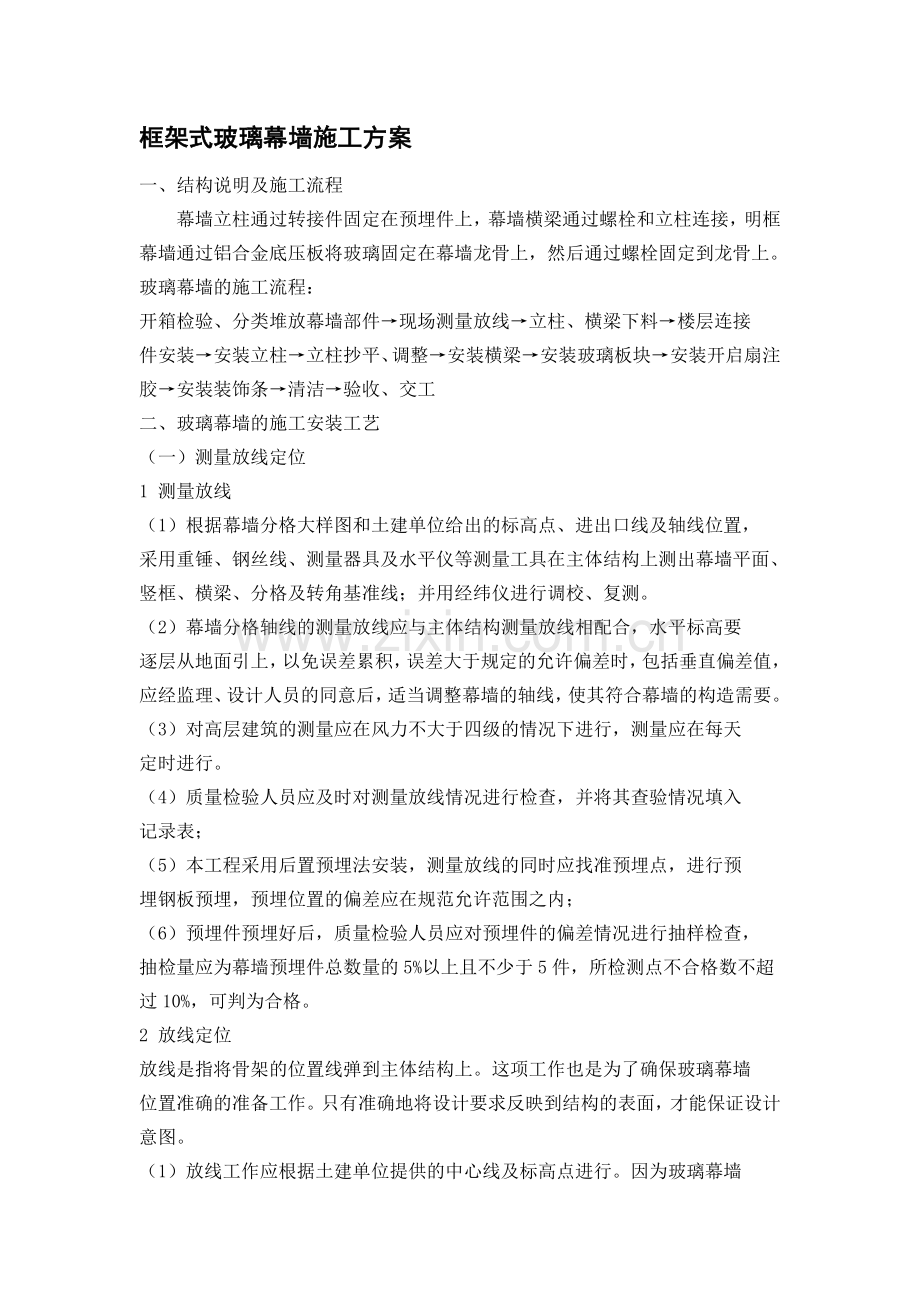

框架式玻璃幕墙施工方案
一、结构说明及施工流程
幕墙立柱通过转接件固定在预埋件上，幕墙横梁通过螺栓和立柱连接，明框
幕墙通过铝合金底压板将玻璃固定在幕墙龙骨上，然后通过螺栓固定到龙骨上。
玻璃幕墙的施工流程：
开箱检验、分类堆放幕墙部件→现场测量放线→立柱、横梁下料→楼层连接
件安装→安装立柱→立柱抄平、调整→安装横梁→安装玻璃板块→安装开启扇注
胶→安装装饰条→清洁→验收、交工
二、玻璃幕墙的施工安装工艺
（一）测量放线定位
1 测量放线
（1）根据幕墙分格大样图和土建单位给出的标高点、进出口线及轴线位置，
采用重锤、钢丝线、测量器具及水平仪等测量工具在主体结构上测出幕墙平面、
竖框、横梁、分格及转角基准线；并用经纬仪进行调校、复测。
（2）幕墙分格轴线的测量放线应与主体结构测量放线相配合，水平标高要
逐层从地面引上，以免误差累积，误差大于规定的允许偏差时，包括垂直偏差值，
应经监理、设计人员的同意后，适当调整幕墙的轴线，使其符合幕墙的构造需要。
（3）对高层建筑的测量应在风力不大于四级的情况下进行，测量应在每天
定时进行。
（4）质量检验人员应及时对测量放线情况进行检查，并将其查验情况填入
记录表；
（5）本工程采用后置预埋法安装，测量放线的同时应找准预埋点，进行预
埋钢板预埋，预埋位置的偏差应在规范允许范围之内；
（6）预埋件预埋好后，质量检验人员应对预埋件的偏差情况进行抽样检查，
抽检量应为幕墙预埋件总数量的5%以上且不少于5件，所检测点不合格数不超
过10%，可判为合格。
2 放线定位
放线是指将骨架的位置线弹到主体结构上。这项工作也是为了确保玻璃幕墙
位置准确的准备工作。只有准确地将设计要求反映到结构的表面，才能保证设计
意图。
（1）放线工作应根据土建单位提供的中心线及标高点进行。因为玻璃幕墙
设计，一般是以建筑物的轴线为依据的，玻璃幕墙的布置应与轴线取得一定的关
系。所以，放线应首先弄清楚建筑物的轴线。对于所有的标高控制点，均应进行
复校。
（2）对于由横竖杆件组成的幕墙骨架，一般先弹出竖向杆件的位置，然后
再将竖向杆件的锚固点确定。再将横向杆件线弹到竖向杆件上。
（3）放线是玻璃幕墙施工中技术难度较大的一项工作，它除了要充分掌握
设计要求外，还需具备丰富的工作经验。因为有些细部构造处理，设计图纸有时
并不十分明确交待，而是留给操作人员结合现场情况具体处理。特别是玻璃面积
大、层数较多的高层建筑或超高层建筑玻璃幕墙，其放线难度更大一些，精度要
求更高一些。
（二）立柱安装
根据放线的具体位置，进行骨架的定位。
1 施工准备及安装
（1）应注意骨架（竖框、横梁）本身的处理。铝合金骨架，要注意骨架氧
化膜的保护，在与混凝土直接接触的部位，应对氧化膜进行防腐处理。
（2）大面积的玻璃幕墙骨架，如存在立柱接长问题，由于是空腹薄壁构件，
其连接不能简单地对接，而是采用连接件，分别穿进上、下杆件的端部，然后再
用螺栓拧紧。
（3）安装：先在埋件上安装转接件，即角码，然后安装立柱，同时安装用
于固定装饰条的钢板（如需要）。
2 安装施工要点
（1）立柱安装的准确性和质量，将影响整个玻璃幕墙的安装质量，是幕墙
安装施工的关键之一。接头应有一定空隙（连接空隙为15mm）。采用套筒连接，
可适应和消除建筑挠度变形和温度应力变形的影响；连接件与埋件的连接，可采
用间隔的铰接和刚接构造，铰接仅抗水平力，而刚接除抗水平力外，还应承担垂
直力并传给主体结构。
（2）立柱安装前应认真核对竖框的规格、尺寸、数量、编号是否与施工图
纸相一致；施工人员必须进行有关高空作业的培训，并取得上岗证，方可进入施
工现场施工。施工时严格执行国家有关劳动、卫生法规和现行行业标准《建筑
施工高处作业安全技术规范》的有关规定，特别要注意在风力超过六级时，不允
许进行高空作业。
（3）应将立柱先与连接件连接，然后连接件再与立体埋件连接，并进行调
整和固定竖框。安装标高偏差不应大于1mm，轴线前后偏差不应大于1mm，
左右偏差不应大于3mm。同时注意误差不得积累，且开启窗处为正公差。
（4）相邻立柱安装标高偏差不应大于1mm，同层竖框的最大标高偏差不应
大于1mm，相邻竖框的距离偏差不应大于1mm。
（5）立柱与连接件（支座）接触面之间一定要加防腐隔离垫片（6mm绝缘
橡胶垫）。
（6）立柱按偏差要求初步定位后，应进行自检，对不合格的应进行调校修
正；自检合格后，再报质检人员进行抽检，抽检数量应为竖框总数量的5%以上，
且不少于5件。抽检合格后才能将连接件（支座）正式焊接牢固，焊缝位置及
要求按设计图纸，焊缝高度≥7mm，焊接质量应符合现行国家标准《钢结构工程
施工及验收规范》；焊接好的连接件必须采取可靠的防腐措施。如有特殊要求，
须按要求处理。
（7）玻璃幕墙立柱安装就位、调整后应及时固定；玻璃幕墙安装的临时螺
栓等在构件安装、就位、调整、固定后应及时拆除。
（8）焊工为特殊工种，需经专业安全技术学习和训练，考试合格，获得“特
殊工种操作证”后，方可独立工作。
（9）焊接场地必须采取防火、防爆安全措施后，方可进行操作。焊件下方
应设置接火斗和安排看火人，操作者操作时戴好防护眼镜和面罩；电焊机接地零
线及电焊工作回线必须符合有关安全规定。
（10）立柱安装牢固后，必须取掉上下两竖框之间用于定位伸缩缝的标准块，
并在伸缩缝处打密封胶。
（三）横梁安装
1 竖框与横梁的连接方式
用角铝做为连接件。角铝的一条肢固定横向杆件，另一肢固定竖向杆件。骨
架安装完毕后应进行全面检查，特别是横、竖杆件的中心线。对于通常的竖向杆
件，当高度较高时，应用仪器进行中心线校正。这样做是为了保证骨架的安装质
量。因为玻璃固定在骨架上，在玻璃尺寸既定的情况下，幕墙骨架尺寸的准确就
显得至关重要。
2 安装施工要求
（1）横梁一般为水平构件，是分段在竖框中嵌入连接，横梁两端与竖框连
接处应加弹性橡胶垫，弹性橡胶垫应有20% -35%的压缩性，以适应和消除横向
温度应力变形的要求。
（2）横梁安装必须在土建湿作业完成及立柱安装后进行。大楼从上至下安
装，同层从下至上安装。当安装完一层高度时，应进行检查、调整、校正、固定，
使其符合质量要求。
（3）应按设计要求牢固安装横梁，横梁与竖框接缝处应打密封胶，密封胶
应选择与立柱、横梁相近的颜色，以避免反差太大。
（4）横梁安装定位后，应进行自检。对不合格的应及时进行调校修正，自
检合格后，再报质检人员进行抽检，抽检量应为横梁总数量的5%以上，且不少
于5件。所有检测点不合格数不超过10%，可判为合格。抽检合格后才能进行
下道工序。
（5）安装横梁时，应注意如设计中有排水系统，冷凝水排出管及附件应与
横梁预留孔连接严密，与内衬板出水孔连接处应设橡胶密封条；其他通气预留孔
及雨水排出口等应按设计施工，不得遗漏。
（四）玻璃板块安装
玻璃在安装前应对玻璃及四周的铝框进行必要的清洁，保证嵌缝耐候胶能可
靠粘结。安装前玻璃的镀膜面应粘贴保护膜加以保护，交工前再全部揭去。
（1）玻璃的品种、规格与色彩应与设计要求相符，若有不符设计图纸的现
象，应及时向有关部门反映，得到处理后方可安装。
（2）玻璃框在安装时应注意保护，避免碰撞、损伤或跌落；当玻璃框面积
较大或自身质量较大时，可采用机械安装，或用真空吸盘提升安装。
（3）玻璃幕墙组装允许偏差及检查方法应符合《建筑幕墙》JG3035中的
有关规定。
（4）用于固定玻璃框的勾块、压块、明框玻璃盖板或其他连接件，应严格
按设计要求或有关规范执行，严禁少装或不装紧固螺钉。
（5）分格玻璃拼缝应竖直横平，缝宽均匀，并符合设计及偏差要求。每块
玻璃框初步定位后，应与相邻玻璃框进行协调，保证拼缝符合要求。对不符合要
求的应进行调校修正，自检合格后报质检人员进行抽检，每幅幕墙抽检5%的分
格，且不得小于5个分格。允许偏差项目中有80%抽检实测值合格，其余抽检
实测值不影响安全和使用，则可判定为合格。抽检合格后方可进行固定和打耐候
硅酮密封胶。
（6）在铝合金支座上安装玻璃装饰条（如需要），用螺栓固定。
（五）密封处理
（1）隐框玻璃或玻璃组件安装完毕后，必须及时用耐候硅酮密封胶嵌缝，
予以密封，保证玻璃幕墙的气密性和水密性。
（2）玻璃幕墙的密封处理常用的是中性耐候硅酮密封胶。耐候硅酮密封胶
的施工应符合下述要求：
耐候硅酮密封胶的施工必须严格按工艺规范执行，施工前应对施工区域进行
清洁，应保证缝内无水、油渍、铁锈、水泥砂浆、灰尘等杂物；可采用甲苯、丙
酮或甲基二乙酮作清洁剂。
施工时，应对每一管胶的规格、品种、批号及有效期进行检查，符合要求方
可施工，严禁使用过期的密封胶。
耐候硅酮密封胶的施工厚度应大于3 -5mm，施工宽度不应小于施工厚度的
2倍；注胶后应将胶缝表面刮平，去掉多余的耐候硅酮密封胶。
耐候硅酮密封胶在缝内应形成相对两面粘结，并不得三面粘结，较深的密封
槽口底部应采用聚乙烯发泡材料填塞。
为保护玻璃和铝框不被污染，应在可能导致污染的部位贴纸基胶带，填完胶
刮平后立即将基纸胶带除去。
（3）采用橡胶条密封时，橡胶条应严格按设计规定型号选用，镶嵌应平整，
橡胶条长度宜比边框内槽口长1 .5% -2%，其断口应留在四角；斜面断开后应拼
成预定的设计角度，并用胶粘剂粘接牢固后嵌入槽内。
（4）幕墙内外表面的接缝或其他缝隙应采用中性硅硐耐候密封胶连续密封，
接缝应平整、光滑，并严密不漏水。
（六）保护和清洁
（1）施工中的幕墙应采用适当的措施加以保护，防止发生碰撞、污染、变
形、变色及排水管堵塞等现象。
（2）施工中，给幕墙及幕墙构件表面装饰造成影响的粘附物要及时清除，
恢复其原状及原貌。
（3）玻璃幕墙工程安装完成后，应制定清扫方案，防止幕墙表面污染和发
生异常，其清扫工具、吊盘以及清扫方法、时间、程序等，应得到专职人员批准。
（4）幕墙安装完后，应从上到下用中性清洁剂对幕墙表面及外露构件进行清洗。
