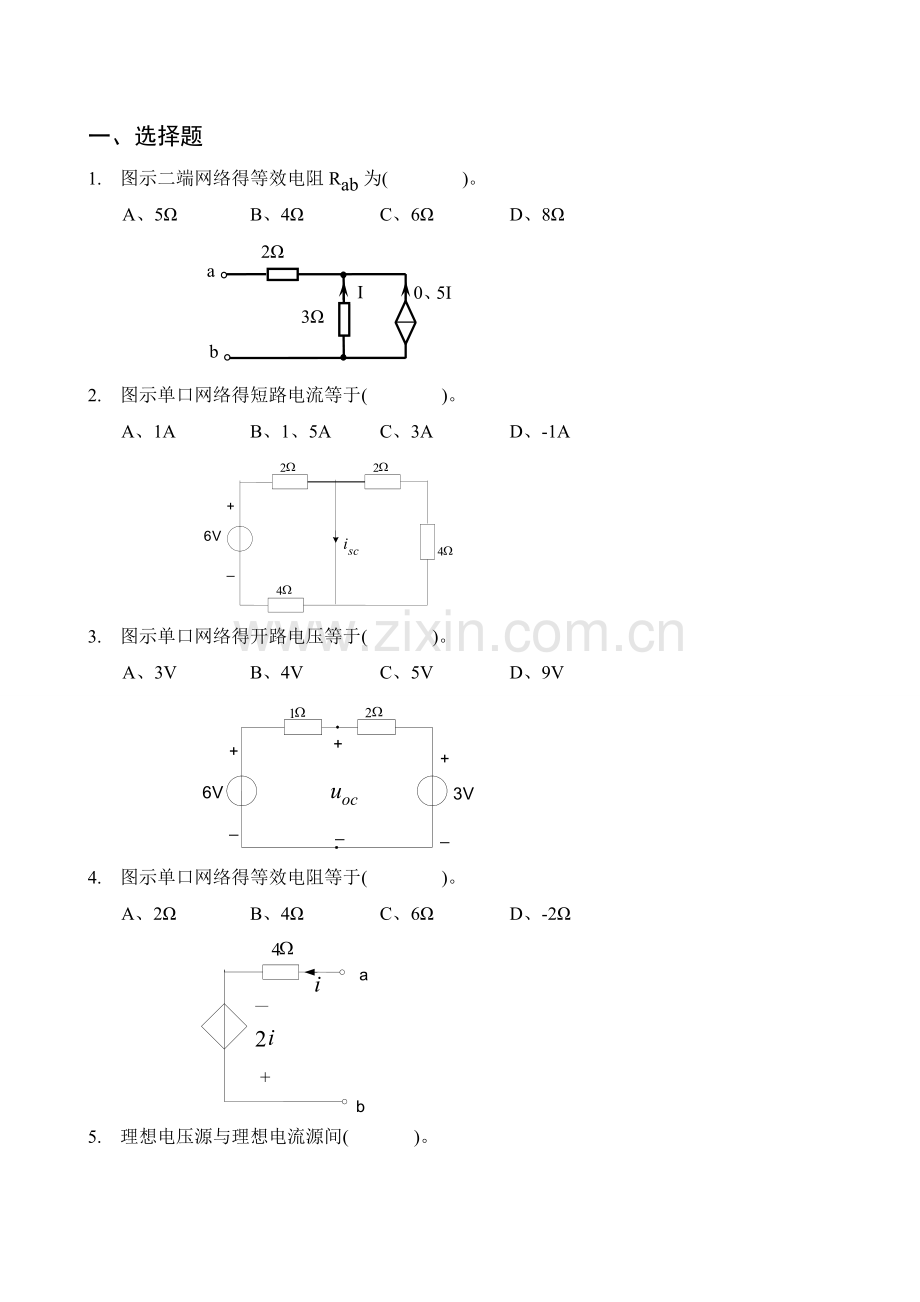

一、选择题
1. 图示二端网络得等效电阻Rab为( )。
A、5Ω B、4Ω C、6Ω D、8Ω
2Ω
3Ω
a
b
I
0、5I

2. 图示单口网络得短路电流等于( )。
A、1A B、1、5A C、3A D、-1A
6
V
W
2
W
4
sc
i
W
2
W
4
+
_

3. 图示单口网络得开路电压等于( )。
A、3V B、4V C、5V D、9V
W
1
W
2
6
V
+
_
3
V
+
_
+
_
oc
u

4. 图示单口网络得等效电阻等于( )。
A、2Ω B、4Ω C、6Ω D、-2Ω
W
4
—
+
i
2
a
b
i

5. 理想电压源与理想电流源间( )。

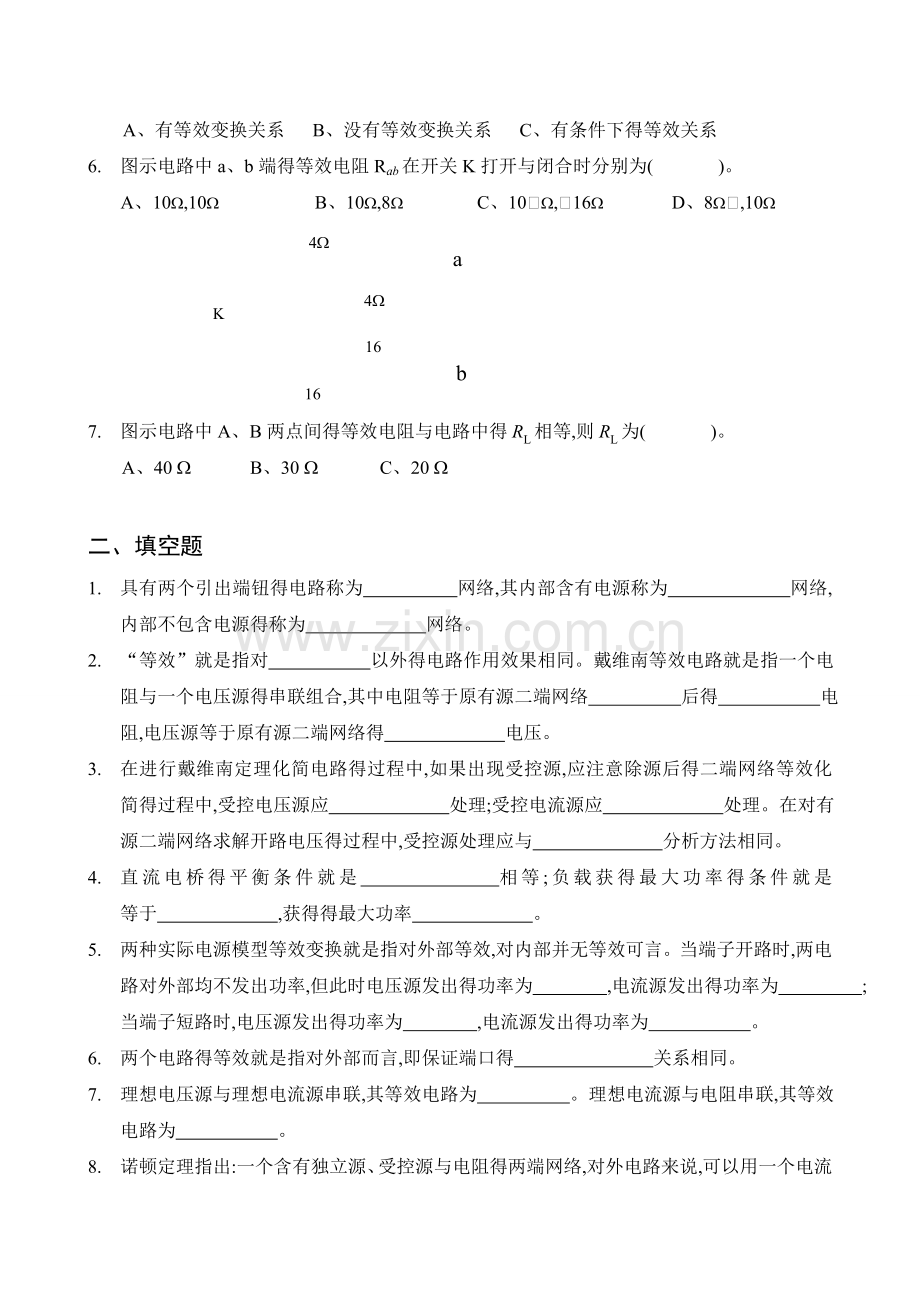

A、有等效变换关系 B、没有等效变换关系 C、有条件下得等效关系
6. 图示电路中a、b端得等效电阻Rab在开关K打开与闭合时分别为( )。
A、10W,10W B、10W,8W C、10 W, 16W D、8W ,10W
4W
4W
16W
16W
K
a
b

7. 图示电路中A、B两点间得等效电阻与电路中得RL相等,则RL为( )。
A、40 W B、30 W C、20 W

二、填空题
1. 具有两个引出端钮得电路称为 网络,其内部含有电源称为 网络,内部不包含电源得称为 网络。
2. “等效”就是指对 以外得电路作用效果相同。戴维南等效电路就是指一个电阻与一个电压源得串联组合,其中电阻等于原有源二端网络 后得 电阻,电压源等于原有源二端网络得 电压。
3. 在进行戴维南定理化简电路得过程中,如果出现受控源,应注意除源后得二端网络等效化简得过程中,受控电压源应 处理;受控电流源应 处理。在对有源二端网络求解开路电压得过程中,受控源处理应与 分析方法相同。
4. 直流电桥得平衡条件就是 相等;负载获得最大功率得条件就是 等于 ,获得得最大功率 。
5. 两种实际电源模型等效变换就是指对外部等效,对内部并无等效可言。当端子开路时,两电路对外部均不发出功率,但此时电压源发出得功率为 ,电流源发出得功率为 ;当端子短路时,电压源发出得功率为 ,电流源发出得功率为 。
6. 两个电路得等效就是指对外部而言,即保证端口得 关系相同。
7. 理想电压源与理想电流源串联,其等效电路为 。理想电流源与电阻串联,其等效电路为 。
8. 诺顿定理指出:一个含有独立源、受控源与电阻得两端网络,对外电路来说,可以用一个电流源与一个电导得并联组合进行等效变换,电流源得电流等于两端网络得 电流,电导等于该两端网络全部 置零后得输入电导。
9. 理想电压源与理想电流源并联,对外部电路而言,它等效于 。
10. 当一个实际电流源(诺顿电路)开路时,该电源内部有无电流 。
11. 几个电压源串联得等效电压等于所有电压源得 。
12. 几个同极性得电压源并联,其等效电压等于 。
13. 几个电流源并联得等效电流等于 代数与。
14. 几个同极性电流源串联,其等效电流等于 。
15. 某元件与理想电压源并联,其等效关系为 。
16. 某元件与理想电流源串联,其等效关系为 。
17. 两个电路得等效就是指对外部而言,即保证端口得 关系相同。
18. 戴维宁定理说明任何一个线性有源二端网络N,都可以用一个等效电压源模型即二端网络N得 电压与 串联来代替。
19. 诺顿定理说明任何一个线性有源二端网络N,都可以用一个等效电流源模型即二端网络N得 电流与 并联来代替。
20. 最大功率传输定理说明,当电源电压US与其串联得内阻RS不变,负载RL可变时,则负载电阻RL 电源内阻RS时,RL可获得最大功率为Pmax＝ ,称为 。
21. 求线性有源二端网络内阻时: (1)无源网络得等效电阻法,应将电压源 (开路、短路、保留)处理,将电流源 (开路、短路、保留)处理;(2)外加电源法, 应将电压源 (开路、短路、保留)处理,电流源 (开路、短路、保留)处理;(3)开路电压与短路电流法,应将电压源 (开路、短路、保留)处理,电流源 (开路、短路、保留)处理。
三、判断题
1. 理想电压源与理想电流源可以等效互换。 ( )
2. 两个电路等效,即它们无论其内部还就是外部都相同。 ( )
3. 负载上获得最大功率时,说明电源得利用率达到了最大。 ( )
4. 电路等效变换时,如果一条支路得电流为零,可按短路处理。 ( )
5. 实用中得任何一个两孔插座对外都可视为一个有源二端网络。 ( )
6. 一个6V得电压源与一个2A得电流源并联,等效仍就是一个6V得电压源。 ( )
7. 运用施加电源法与开路电压、短路电流法,求解戴维宁等效电路得内阻时,对原网络内部独立电源得处理方法就是相同得。 ( )
8. 有一个100Ω得负载要想从内阻为50Ω得电源获得最大功率,采用一个相同得100Ω电阻与之并联即可。 ( )
四、简答题
1. 试述戴维南定理得求解步骤？如何把一个有源二端网络化为一个无源二端网络？在此过程中,有源二端网络内部得电压源与电流源应如何处理？
2. 实际应用中,我们用高内阻电压表测得某直流电源得开路电压为225V,用足够量程得电流表测得该直流电源得短路电流为50A,问这一直流电源得戴维南等效电路？
3. 负载上获得最大功率时,电源得利用率大约就是多少？
4. 电路等效变换时,电压为零得支路可以去掉吗？为什么？
5. 在电路等效变换过程中,受控源得处理与独立源有哪些相同？有什么不同？
6. 试述“电路等效”得概念。
五、简单计算题
1. 试求图示电路得入端电阻RAB。
150Ω
150Ω
150Ω
150Ω
150Ω
A
B

2. 用电源得等效变换化简电路。(化成最简形式)

3. 某二端网络及其VCR特性曲线如图所示,求其开路电压与等效电阻。

N

4. 已知图示电路中电压U=4、5V,试应用已经学过得电路求解法求电阻R。
＋
US
－
4Ω
A
B
9V

12Ω
6Ω
＋
U
－
R

5. 求解图示电路得戴维南等效电路。
20V
5A
8Ω
12Ω
2Ω
2V
＋
－
＋
－
2Ω
Uab
＋
－

6. 求图示电路中得开路电压UOC。

7. 求图示电路得戴维南等效电路得两个参数UOC,Rab。

8. 求图示电路ab端得最简等效电路

9. 如图,用电源互换法化简后求I=？

10. 图示电路中全部电阻均为1Ω,求输入电阻Rab。

3I

I
a

Rab

b

11. 求图示电路中得输入电阻Rin。
βi1
i1
R2
R1

六、计算题
12. 图示电路中,(1) 求输入电阻Rab ;(2) 若Uab = 10V,求 U = ？
＋
U
－
2Ω
2Ω
2Ω
2U
1Ω
a
b

13. 如图所示电路,为多大时可获最大功率？最大功率为多少？

24Ω
12Ω
＋
－
12V
2Ω
RL

14. 用戴维宁定理求图示电路中电阻RL=？时,其功率最大,并计算此最大功率。
2I1
－ ＋
8A
4Ω
6Ω
RL
I1

15. 利用电源得等效变换画出图示电路得对外等效电路。
＋
－
5V
＋
－
15V
3W
1A
3A

16. 已知,IS=7A,US=35V,R1=1W,R2=2W,R3=3W,R4=4W,用戴维南定理求图示电路中得电流I 。

17. 图示电路,电阻RL=？时,其功率最大,并计算此最大功率。
2I1
－ ＋

I1
8A
4Ω 6Ω RL

18. 电路如图所示,负载电阻RL可调,当RL为何值时,获得最大功率,并计算最大功率。
2I1 4Ω
－ ＋
I1
4I1
2Ω

2Ω RL
＋
6V
－

19. 用戴维宁定理求图示电路中电阻RL=？时,其功率最大,并计算此最大功率。

20. 求图示电路得戴维宁等效电路,并计算使RL得功率为最大得RL值与最大功率。
＋
10V
－
4Ω
RL
3i

i

2Ω
6Ω

21. 图示电路,IS =2A,R1= R2=4W,若负载RL可变,当RL等于何值时负载获得最大功率,最大功率为多少？
IS
R1
I1
R2
RL
2I1
＋ －

22. 应用等效变换求图示电路中得I得值。
2W
1W
2W
6A
7W
6V
2A
＋
I
－
8A

23. 应用戴维南定理求解图示电路中得电流I。

24. 如图所示电路,若RL可变,RL为多大时可获得最大功率？此时Pmax为多少？
1、5kΩ
3kΩ
1kΩ
0、5mA
+
-
6 V
RL

25. 如下图所示,RL等于何值时,能得到最大传输功率P0max？并计算P0max

26. 应用戴维南定理求解图示电路中得电流I。

27. 计算图示电路中负载电阻获得得最大功率。

28. 图示电路,负载电阻RL可以任意改变,问RL等于多大时其上可获得最大功率,并求出最大功率PLmax。
I
＋
6V
－

2I

3Ω
RL

29. 图示电路,已知U=3V,求R。
1mA
2KΩ
+
10V
－
4KΩ
＋
R U
－

2KΩ

30. 电路如图所示,求10V电压源发出得功率。
10V
1A
2Ω
4A
10Ω
3Ω
6V
8Ω
＋
－
＋
－
