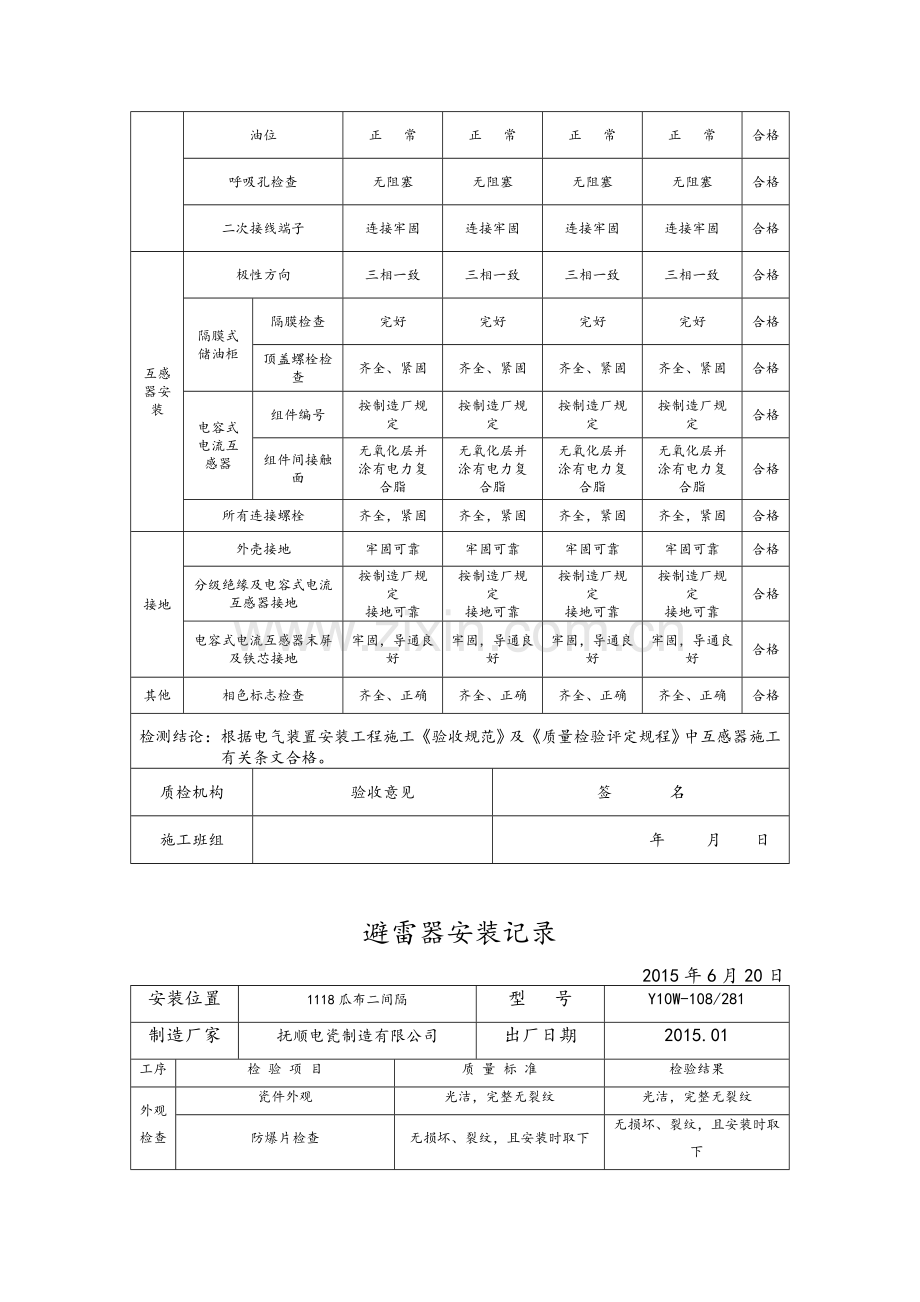

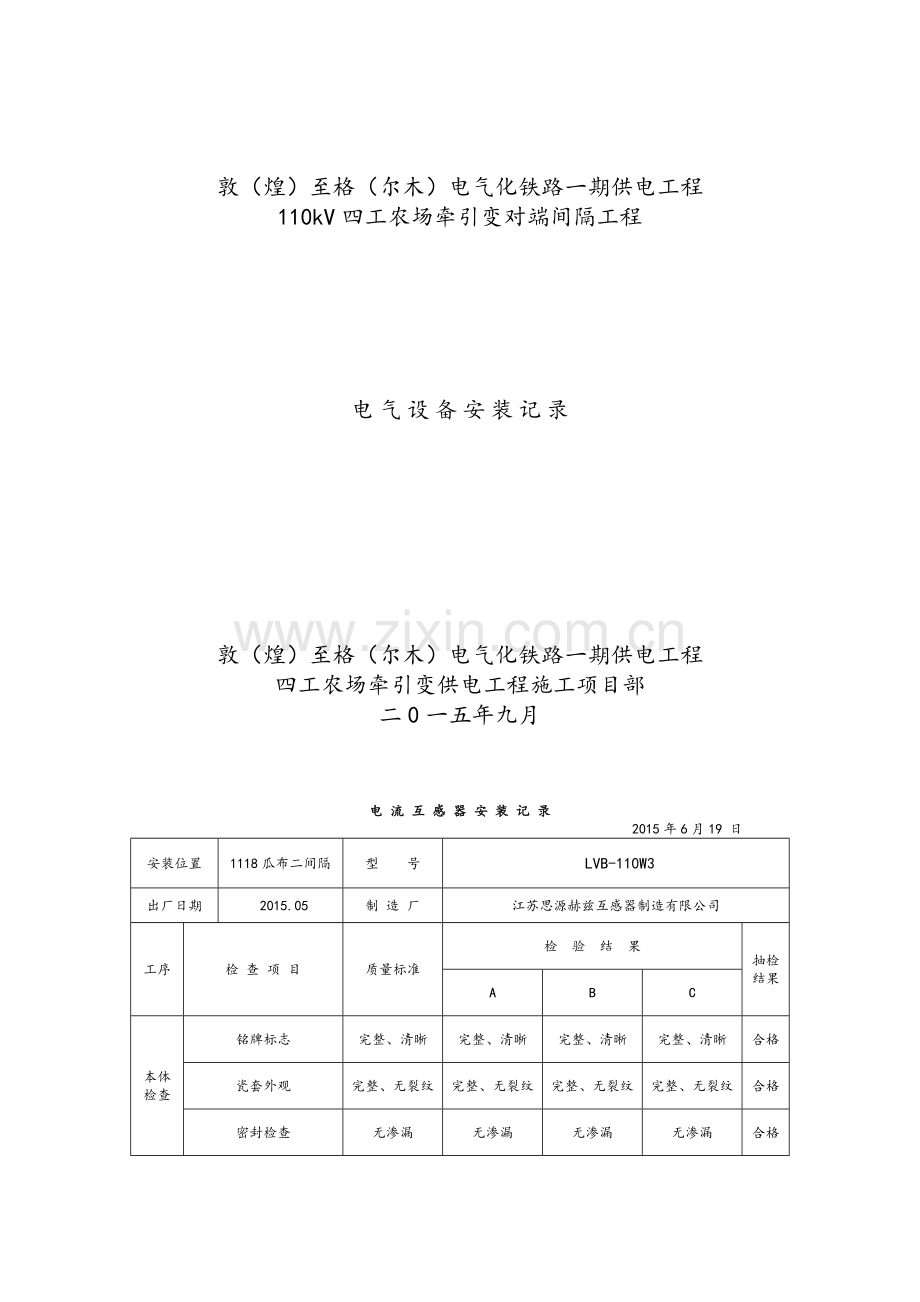

敦（煌）至格（尔木）电气化铁路一期供电工程 110kV四工农场牵引变对端间隔工程电气设备安装记录敦（煌）至格（尔木）电气化铁路一期供电工程四工农场牵引变供电工程施工项目部二0一五年九月电流互感器安装记录　　　　　　　　　　　 2015年6月19 日　安装位置 1118瓜布二间隔型号 LVB-110W3 出厂日期 2015.05 制造厂江苏思源赫兹互感器制造有限公司工序检查项目质量标准检验结果抽检结果 A B C 本体检查铭牌标志完整、清晰完整、清晰完整、清晰完整、清晰合格瓷套外观完整、无裂纹完整、无裂纹完整、无裂纹完整、无裂纹合格密封检查无渗漏无渗漏无渗漏无渗漏合格油位正常正常正常正常合格呼吸孔检查无阻塞无阻塞无阻塞无阻塞合格二次接线端子连接牢固连接牢固连接牢固连接牢固合格互感器安装极性方向三相一致三相一致三相一致三相一致合格隔膜式储油柜隔膜检查完好完好完好完好合格顶盖螺栓检查齐全、紧固齐全、紧固齐全、紧固齐全、紧固合格电容式电流互感器组件编号按制造厂规定按制造厂规定按制造厂规定按制造厂规定合格组件间接触面无氧化层并涂有电力复合脂无氧化层并涂有电力复合脂无氧化层并涂有电力复合脂无氧化层并涂有电力复合脂合格所有连接螺栓齐全，紧固齐全，紧固齐全，紧固齐全，紧固合格接地外壳接地牢固可靠牢固可靠牢固可靠牢固可靠合格分级绝缘及电容式电流互感器接地按制造厂规定接地可靠按制造厂规定接地可靠按制造厂规定接地可靠按制造厂规定接地可靠合格电容式电流互感器末屏及铁芯接地牢固，导通良好牢固，导通良好牢固，导通良好牢固，导通良好合格其他相色标志检查齐全、正确齐全、正确齐全、正确齐全、正确合格检测结论：根据电气装置安装工程施工《验收规范》及《质量检验评定规程》中互感器施工有关条文合格。质检机构验收意见签名施工班组年月日避雷器安装记录 2015年6月20日安装位置 1118瓜布二间隔型号 Y10W-108/281 制造厂家抚顺电瓷制造有限公司出厂日期 2015.01 工序检验项目质量标准检验结果外观检查瓷件外观光洁，完整无裂纹光洁，完整无裂纹防爆片检查无损坏、裂纹，且安装时取下无损坏、裂纹，且安装时取下避雷器安装金属接触面清洁，无氧化膜，并涂有电力复合脂清洁，无氧化膜，并涂有电力复合脂各节位置按制造厂规定垂直度相间中心距离误差 ≤10mm ≤9mm 同相串并联组合单元非线性系数误差按GB50150-1991规定符合规定绝缘底座绝缘检查绝缘良好绝缘良好放电记数器安装检查外观检查密封良好密封良好安装位置三相一致，便于观察三相一致，便于观察动作试验正确、可靠正确、可靠与避雷器连接按制造厂规定按制造厂规定底座接地牢固可靠牢固可靠记数指示数字相同数字相同均压环安装牢固牢固均压环与瓷裙间隙均匀一致均匀一致其他接线端子与设备连接牢固、无应力牢固、无应力相色标志正确，清晰正确，清晰检测结论：根据电气装置安装工程施工《验收规范》及《质量检验评定规程》中避雷器施工有关条文合格。质检机构验收意见签名施工班组年月日 110kV电缆敷设记录 2015年6月23日安装位置 1118瓜布二间隔型号 YJV-400 制造厂家上海山东泰开电缆集团出厂编号出厂日期 2015.06 工序检验项目性质质量标准质量检验结果敷设前检查电缆型号、电压及规格按设计规定符合规定外观检查无机械损伤无机械损伤绝缘检查主要良好良好敷设路径按设计规定符合规定敷设时环境温度按GB 50168-1992规定符合规定端头密封油纸绝缘电力电缆铅封密实交联聚乙烯电缆可靠，严密可靠，严密充油电缆按GB 50168-1992规定电缆敷设油纸电缆敷设位差主要按GB 50168-1992规定电缆弯曲半径主要符合规定电缆排列外观检查排列整齐，弯度一致，少交叉整齐，一致交流单芯电缆排列方式按设计规定符合规定电缆敷设电缆标志牌装设位置电缆终端、电缆中间接头处电缆终端标志主要按GB 50168-1992规定符合规定固定挂装牢靠挂装牢靠规格一致一致电缆敷设水平敷设主要电缆首末端及转弯处、接头两端电缆首末端及转弯处、接头两端超过45°倾斜敷设主要电缆每个支持点电缆每个支持点夹具型式按设计规定符合规定交流单芯电缆固定夹具夹具不构成闭合磁路夹具不构成电缆固定强度牢靠牢靠敷设后检查电缆外观检查主要无机械损伤无机械损伤电缆沟槽、孔洞处理电缆沟、孔洞电缆出入口封闭良好电缆沟、孔洞电缆出入验收结论：根据《新编电气装置安装工程施工验收规范》及《电气装置安装工程质量检验评定规程》符合有关条文，结论合格。质检机构质量检验评定意见签　　　　　　　名施工班组年月日 110kV电力电缆终端制作安装　　　　　　　　　　　　　　　　　　　　　　安装位置 1118瓜布二间隔型号 CDYJZWCF4 制造厂家长园电力技术有限公司出厂编号出厂日期 2015.05 工序检验项目性质质量标准质量检验结果单项评定制作前检　查电缆位置按设计规定符合规定合格型号，电压及规格绝缘检查主要良好良好合格电缆终端制作电缆终端盒及其配件齐全，无损伤齐全，无损伤合格制作工艺按工艺规程规定符合工艺规程规定合格接地线接地线规格按GB 50168-1992规定符合规定合格电缆穿过零序CT接地线接地线焊接牢固、可靠牢固、可靠合格单芯电缆金属层接地一端接地电缆芯线外观检查无损伤无损伤合格芯线绝缘包扎长度按工艺规程规定符合工艺规程合格油纸电缆铅封位置电缆终端盒金属外壳与该处的电缆金属护套外观检查主要粘附密实，牢固，厚薄均匀，表面光滑，无夹渣、砂眼、缝隙环氧复合物配制和浇注主要按制造厂或工艺规程规定，搅拌均匀，无气泡聚乙烯电缆芯线外观检查无碳迹、划痕无碳迹、划痕合格预制电缆终端制作按制造厂规定热缩电缆终端制作冷缩电缆终端制作符合规定合格线鼻子线鼻子规格与芯线相符与芯线相符合格铜线鼻子镀锡表面光滑，干净光滑，干净合格电缆终端制作芯线连接压模规格与导线规格相符相符合格压入深度按工艺规程规定符合工艺规程合格油纸电缆终端密封检查主要无渗油相色标志正确正确合格固定强度牢固牢固合格线鼻子与电气装置连接按GB 50168-1992规定符合规定合格验收结论：根据《新编电气装置安装工程施工验收规范》及《电气装置安装工程质量检验评定规程》符合有关条文，结论合格。质检机构质量检验评定意见签　　　　　　　名施工班组年　　月　　日保护装置安装记录 2015年6月25日装置名称 1118瓜布二保护装置制造厂家北京四方继保工程技术有限公司工序检验项目性质质量标准检验结果装置就位找正安装位置主要按设计规定原118瓜布二保护屏垂直度主要＜1.5 mm／m 1mm 水平误差上下部＜2 mm 1mm 左右部＜5 mm 2mm 装置面误差装置高度＜1 mm 0.6mm 背面整体＜5 mm 3mm 装置固定固定牢固牢固，可靠紧固件检查完好，齐全完好，齐全紧固件表面处理镀锌镀锌震动场所的防震措施按设计规定按设计规定为螺丝连接装置接地装置与接地连接主要导通良好 0.17Ω 装置的接地用软铜导线可靠接地软铜导线可靠接地装置检查装置检查平整、齐全平整、齐全设备附件清点齐全已按装箱清单核对，附件齐全装置图纸齐全齐全装置标识齐全、清晰齐全、清晰二次配线导线排列主要排列整齐、无交叉、固定牢固排列整齐、无交叉、固定牢固导线接线主要整齐、美观、清晰、回路编号正确、挂牌正确整齐接线整齐、美观、清晰、回路编号正确、挂牌正确整齐回路接地主要接地接至专用接地铜排接地已接专用接地铜排屏柜封堵主要封堵美观封堵美观、严实验收结论：根据《新编电气装置安装工程施工及验收规范》及《电气装置安装工程质量检验及评定规程》符合屏柜安装的有关条文，验收合格。质检机构质量检验评定意见签名施工班组年月日
