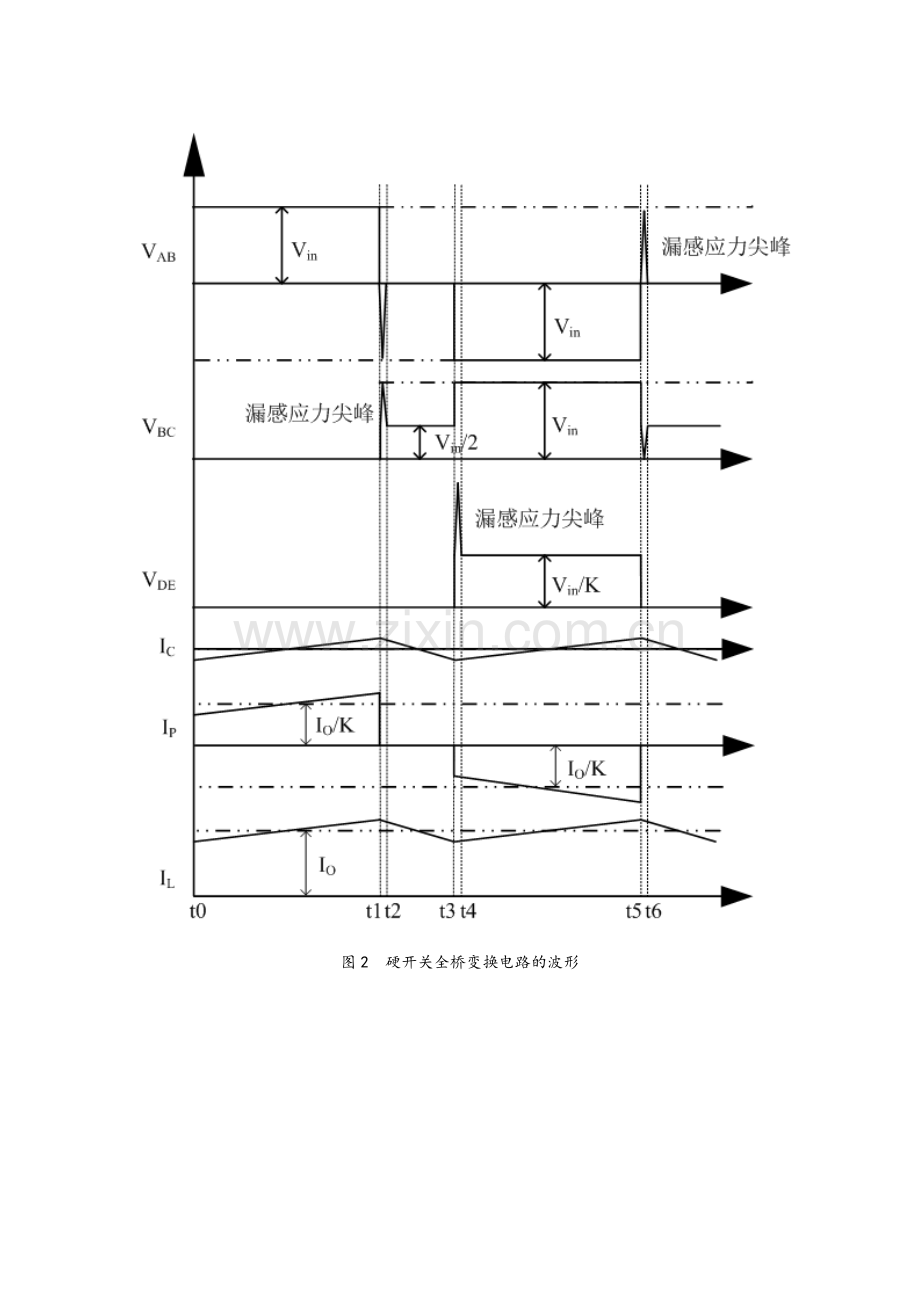

3电路原理3.1.1硬开关全桥变换电路工作原理图1为硬开关全桥变换电路原理图,下面对此电路进工作过程行详细的分解；图1硬开关全桥变换电路原理图其中，Q1，Q2，Q3，Q4为IGBT或MOS，其并联的二极管和电容为其反并二极管和输出结电容。Ls-p，Ls-s分别为变压器原副边的漏感和引线电感。Ip为变压器原边电流，IL为流过输出电感电流，IC为流过输出电容的电流，IO为输出电流 。图2为硬开关全桥变换电路的波形图2硬开关全桥变换电路的波形工作过程1： 在t0-t1时间段内，Q1，Q4同时导通，导通时间为D*Ts，原边和副边电流的走向如红色曲线指示方向。变压器原边绕组电压VAB为输入电压Vin；原边关断开关管Q2，Q3的反向电压VCE也为输入电压Vin。副边整流二极管D5，D8导通，而D6，D7因为承受Vin/K的反向电压而截止。K为变压器原副边的匝比。K=NP：NS输出电感Lout承受正向的电压Vin/K-VO，电感电流IL线性上升。流过输出电容Cout的电流IC为IL的交流分量。此时原边电流IP形状基本和IL相同（由于变压器励磁电感较大，励磁电流很小，所以忽略其影响），只是需要考虑变压器的变比K，一般计算时建议把IL的峰值除以K折算到原边进行计算。工作过程2：t1时刻，Q1，Q4关断，由于副边输出电感电流不能突变，所以副边负载电流对应的原边电流给Q1，Q4的输出结电容充电（如原边红色箭头路径），使其尽快上升到Vin/2，此时变压器原边绕组电压为0，然后由于原边变压器的漏感和引线电感Ls-p的电流也不能突变，所以通过Ls-p继续给Q1，Q4的结电容充电，使其达到Vin，此时由于Q2，Q3反并二极管的钳位导通（如原边黄色箭头路径），Q1，Q4的反向电压（VCE）被钳位到输入电压Vin，此时变压器原边绕组电压为-Vin；然后Ls-p和4个开关管的输出结电容谐振，最终开关管的输出结电容电压在t2时刻稳定在Vin/2。变压器副边在t1时刻还是由D5，D8导通，但是当变压器原边绕组电压由 Vin下降到0V后，再到-Vin变化过程中，D6，D7也开始导通续流，此时变压器绕组相当于短路，变压器励磁电流在副边循环，而且基本保持不变。t1-t2时刻，由于Ls-p的影响，原边电流IP也会有震荡尖峰，但在波形图中没有表示出来。由以上分析可知，原边变压器的漏感和引线电感Ls-p对开关过程有较大影响，除了增加开关管的电压，电流应力尖峰，而且产生的高频震荡是EMC的重要干扰源，所以设计时需要注意减小其感量。有如下措施可以考虑：A、增加变压器的原副边耦合，减小变压器漏感；B、缩短变压器的引线，减小引线电感。C、减小主开关管和变压器引线组成的高频电压，电流环路面积，降低辐射干扰能量。工作过程3：t2-t3时间段，持续时间为(1-2D)*Ts/2：原边开关管都关断，其输出结电容电压维持Vin/2不变，变压器绕组电压为0V，相当于短路。此时原边基本无电流流动。副边D5，D6，D7，D8二极管都续流导通，变压器励磁电流也在副边循环，而且基本保持不变。输出电感Lout承受-VO电压，电感电流IL持续下降；电流IC为IL的交流分量。此时输出电流皆为输出Lout和输出电容Cout提供。工作过程4：t3时刻，原边开关管Q2，Q3导通，Q1，Q4的输出结电容电压从Vin/2上升为Vin，变压器原边绕组电压VAB为- Vin，原边电流方向如红色箭头所示，和上一开关状态的电流方向相反。t3时刻，由于变压器原边绕组电压VAB为- Vin，所以变压副边绕组电压为- Vin/K，而且在t2-t3时间段内输出整流二极管D5，D6，D7，D8都续流导通，所以此时在变压器副边绕组电压- Vin/K的作用下，负载电流快速从D5，D8换流到D6，D7。副边负载电流的流向如红色箭头所示；二极管D5向D7的换流路径如绿色+蓝色箭头路径所示；二极管D8向D6的换流路径如紫色+蓝色箭头路径所示。蓝色箭头所示路径为两对二极管换流的共用的变压器绕组路径。在二极管换流过程中由于变压器副边的漏感和引线电感Ls-s抵制 其电流变化而产生的反向电压为VLs-s= Ls-s *dI/ dt，电压方向为左正右负，由于换流过程中电流变化斜率很大，而且二极管的反向恢复电流尖峰较大，导致VLs-s峰值比较高。在t3-t4时间段内，由于二极管换流的影响，二极管D5，D8的反向截止电压峰值Vrrm= Vin/K+ VLs-s，如VDE所示为D8的反向截止电压。由于VLs-s电压尖峰很高，而且Ls-s和整流二极管的结电容在反向恢复过程中会产生高频震荡，其高频震荡一般情况下为本拓扑中重要的EMI高频搔扰源，所以二极管必须加吸收电路抑制反向电压尖峰；而且图示的换流高频电压，电流环路面积需要尽量减小。整流二极管的反向电压尖峰和几个因素相关：1、变压器副边的漏感和引线电感Ls-s；2、整流二极管的反向恢复特性（需注意一般二极管温度越高，反向恢复特性越差）；3、负载电流的大小；4、最高输入电压和变压器匝比。由于输入电压越高，负载电流越大，整流二极管的反向电压尖峰越高，所以需要测量在高压输入情况下，输出最大负载和输出短路情况下的整流二极管的反向电压尖峰是否超标来判定器件可靠性。在整流二极管的反向恢复过程中，在电感电流IL和变压器原边电流Ip上会产生相应电流尖峰和震荡，在波形图中没有画出来。由以上分析，得到如下设计注意事项：1、需要尽量减小变压器副边的漏感和引线电感Ls-s，即在设计时加强变压器原副边耦合和缩短变压器副边引线长度。2、所采用的整流二极管的额定电压一般要高于其反向平台电压“Vin/K”一倍以上，为漏感尖峰“VLs-s”留出足够裕量；并采用反向恢复特性较好的二极管，仔细比较其不同电流情况下，不同温度情况下的反向恢复特性参数。3、合理设计二极管的吸收电路，保证整流二极管在任何情况下电压应力不会超出额定值，提高其可靠性。4、尽量减小换流高频电压，电流环路面积，减小EMI骚扰能量。工作过程5：在t4-t5时间段内，Q2，Q3同时导通，导通时间为D*Ts，原边和副边电流的走向如红色曲线指示方向。变压器原边绕组电压VAB为反向输入电压-Vin；原边关断开关管Q1，Q4的反向电压VCE为输入电压Vin。副边整流二极管D6，D7导通，而D5，D8因为承受Vin/K的反向电压而截止。K为变压器原副边的匝比。K=NP：NS。输出电感Lout承受正向的电压Vin/K-VO，电感电流IL线性上升。流过输出电容Cout的电流IC为IL的交流分量。此时原边电流IP形状基本和IL相同，原边电流方向和工作过程1的电流方向相反。工作过程6：t5时刻，Q2，Q3关断，由于副边输出电感电流不能突变，所以副边负载电流对应的原边电流给Q2，Q3的输出结电容充电（如原边红色箭头路径），使其尽快上升到Vin/2，此时变压器原边绕组电压为0，然后由于原边变压器的漏感和引线电感Ls-p的电流也不能突变，所以通过Ls-p继续给Q2，Q3的结电容充电，使其达到Vin，此时由于Q1，Q4反并二极管的钳位导通（如原边黄色箭头路径），Q2，Q3的反向电压（VCE）被钳位到输入电压Vin，Q1，Q4其反向电压此时为0V；然后Ls-p和4个开关管的输出结电容谐振，最终开关管的输出结电容电压在t2时刻稳定在Vin/2。变压器副边在t5时刻还是由D6，D7导通，但是当变压器原边绕组电压由 Vin下降到0V后，再到-Vin变化过程中，D5，D8也开始导通续流，此时变压器绕组相当于短路，变压器励磁电流在副边循环，而且基本保持不变。t5-t6时刻，由于Ls-p的影响，原边电流IP也会有震荡尖峰，但在波形图中没有表示出来。后续的工作过程为前述6个工作过程的循环，不再进一步阐述。总结：优点：硬开关全桥变换器拓扑结构比较均衡，原边四个IGBT(2个IGBT模块)承担的电压应力，电流应力比较均衡，热应力比较分散，再考虑峰值电流控制有更高的可靠性，所以比较适合应用在大功率的DC/DC变换场合。缺点：硬开关全桥变换器由于原边IGBT和副边整流二极管皆为硬开关，开关损耗很大，从而开关频率受限；副边整流二极管的电压应力较高，需采用吸收电路来抑制其电压尖峰。4功率电路元器件选型4.1变压器选型在硬开关全桥变换器中，变压器设计是非常重要的一环，要关注以下几个方面：1、变压器就近原副边的主功率器件放置，减小引线电感和环路面积。2、在设计绕制工艺时注意增加原副边绕组的耦合度，减小变压器漏感；以及原副边绕组由于临近效应，趋肤效应造成的损耗。一般的解决办法有原副边叠层绕制（三明治绕法）和平面绕组设计方法。3、注意由于绝缘耐压要求需要保留的爬电距离。4、注意针对其散热情况设计散热结构。变压器设计计算1、计算匝比：需要注意的是由于一般IGBT需要保留3us左右的死区时间，如在开关频率为20kHz情况下，最大限制占空比Dlim只能到0.44左右，再考虑硬开关全桥变换器的变换效率为90%左右，所以2Dmax要小于2Dlim10%以上，保证在任何输入电压情况下都能稳压输出，所以计算匝比的时候需要特别注意。2、计算变压器磁芯面积积，有两点需要注意：a、需要用峰值输出功率来进行校核，如最大过载工况。b、输出全波整流和输出全桥整流的变压器面积积公式不一样。输出为全桥整流电路的变压器面积积公式为：输出为全桥整流的变压器面积积公式推导过程：3、选择磁芯：变压器一般采用铁氧体磁芯，其材质标号采用TDK公司的标号为 PC40/PC44等同材质。如采用EE160/83/40磁芯，其参数如下：3.1、磁芯各参数解析：3.2、磁芯付数选择：计算需要磁芯的付数4原副边绕组匝数副边匝数：原边匝数：5、校核最大占空比：注意的是由于一般IGBT需要保留3us左右的死区时间，如在开关频率为20kHz情况下，最大限制占空比Dlim只能到0.44左右，再考虑硬开关全桥变换器的变换效率为90%左右，所以2Dmax要小于2Dlim10%以上，保证在任何输入电压情况下都能稳压输出。6校核磁通密度由于PC40型号铁氧体的饱和磁通密度（简称磁密）BS=0.39T，所以对于硬开关全桥变换器来说，其Bmax在留一定裕量的情况下不要超过0.2T，B表征磁芯的铁损，一般不要超过0.3T。7、计算原边绕组电感此时的励磁电流为：考虑变压器开气隙，此时的励磁电流为：（L.p_a为预设的气隙值） 注意：由于变压器只能传递交流（正弦波或方波）能量，所以在我们的应用中由于动态响应或器件误差等原因造成的占空比正负半周不对称而产生的直流电流分量会落在原边的励磁电感上，如果变压器磁芯不开气隙，原边励磁电感感量会很大，承受直流电流分量的能力很差，很容易饱和。所以磁芯需要开气隙减小原边电感感量，增加其承受直流电流的能力，而且需进一步校核验证。需要说明的是，磁芯开气隙也会有一系列负面影响：1、原边励磁电流增加，导通损耗增加；2、磁芯气隙处的漏磁通切割线包（特别是线包是采用铜皮绕制的情况），由于涡流效应的影响，使其损耗增加。气隙越大，开关频率越高，线包离气隙越近，损耗增加越明显。 所以气隙在变压器满足抗直流偏置电流能力的情况下，要尽量小。8、计算原边绕组线径忽略原边励磁电流以及变压器损耗，在最低输入电压、额定输出电压条件下，原边电流有效值最大。比如原边用f0.21*15*7*2绕线进行原边绕制，用两个绕组并联绕制。核算原边电流密度：9、计算原边绕组铜损：绕组交流损耗为由于临近效应，趋肤效应，涡流效应在绕组中产生的额外损耗。一般情况下，交流损耗比直流损耗要大很多。交流损耗和变压器开气隙，绕线选择，绕制工艺有很大关系。所以有时针对上述环节进行优化比单纯降低绕组的电流密度对变压器损耗影响更大。铜导线电阻率铜导线导电率温度系数计算原边绕线电阻估计交流损耗为直流损耗的3倍10、核算绕组的电流穿透深度：该指标用来衡量在高开关频率的工作情况下，由于趋肤效应的影响，绕组所用导线直径需满足以下要求：d2den11、计算副边绕组线径比如副边用f0.21*20*6*8绕线进行副边绕制，用2个绕组并联绕制核算副边电流密度：12、计算副边绕组铜损：计算原边绕线电阻估计交流损耗为直流损耗的3倍13计算铁损：计算磁芯体积14计算变压器总损耗4.2输出电感选型在大功率DC/DC变换器中，我司一直选用的是以铁氧体为磁芯，绕线采用LIZI线多股绞合进行绕制。目前公司已开始选用高磁通磁环来替代铁氧体，高磁通磁环相比于铁氧体有以下几点优势，磁通密度高、气隙均匀分布在磁环中、体积小、重量轻、散热均匀等优势。输出电感的选型计算与变压器的计算大体一致，下面不具体详细列出。（1）根据下式确定电感电感量：（3）确定电感最大峰值磁密，根据经验选择在0.25T以下；（4）确定电感绕线电流密度：根据经验，自然冷却条件下，在全灌封的情况下选择在2.5A/mm2以内；半灌封小于2.0A/mm2。 强迫风冷条件下,全灌封情况下选择在3.5A/mm2以内；半灌封小于3A/mm2，上述只是根据经验来做的初步选择，具体还要根据实际运用环境、工况、实 际计算的损耗来具体确定电流密度。（5）确定窗口利用系数，根据经验，窗口利用系数选择在0.3以内；（6）根据下列公式，可求出电感AP值； （5）（7）每一种不同型号的磁芯都有对应AP值，用步骤（9）计算出来的AP值去除以所选用磁芯（比如*EE160的磁芯）的AP值，即可确定所需要磁性付数NS； (6)4.3输出滤波电容计算其中t0为零时刻。根据电容的纹波电压V可求得电容的电容量：输出电容设计计算注意事项：计算中没有考虑输出负载的输入纹波电流，即认为负载为阻性负载。如果负载为变频器或其它负载，一定要考虑其输入纹波电流，计算总的纹波电流来选型输出电容。如果薄膜电容和电解电容搭配使用，注意薄膜电容需就近纹波电流源放置：如变频器的输入端，全桥变换器的输出端等；让纹波电流尽量流过薄膜电容，提高电解电容的工作寿命。由于电解电容特性为：容量大，额定纹波电流小；薄膜电容的特性为：容量小，额定纹波电流大，所以建议电容的选型原则：小功率应用： 电解电容中小功率应用：电解电容+薄膜电容中大功率应用：薄膜电容4.4 IGBT选型计算2 IGBT选型在硬开关情况下，建议IGBT的工作电压降额不要大于60%；在极限情况下Ip_peak的最大值需要小于IGBT的Isc值,不然会产生擎柱效应,IGBT会无法关断而损坏；IGBT的开通电流为Ip_vally，关断电流为Ip_peak，以此来计算开关损耗；由硬开关全桥的工作过程分析可知，当IGBT开通时，其承受反向电压为Vinmax/2；当IGBT关断时，当其承受Vinmax/2反向电压时，负载电流在变压器副边续流，不再流过原边IGBT。由以上分析可知，可用Vinmax/2反向电压来计算IGBT的开关损耗。根据IGBT的峰值电流和工作电压选取IGBT型号，然后进行损耗计算。IGBT导通损耗计算校核IGBT散热我司在工程设计中，冷却方式采用的有自然冷却、强迫风冷两种方式，对于IGBT功耗是否合理采用以下方式进行判断：（1）对于自然冷却，IGBT模块损耗功率除以IGBT基板面积的系数。（2）对强迫风冷冷却，IGBT模块损耗功率除以IGBT基板面积的系数。上述两个判据并不是绝对的，对于我司部分产品由于工作时间非常短暂，这时就要考虑IGBT的实际工况及根据散热分析进行更深一步的设计考核，判断是否合理。4.6基于MathCAD软件设计计算MathCAD是美国Mathsoft公司推出的一个交互式的数学软件。该软件定位于向广大教师、学生、工程人员提供一个兼备文字处理、数学和图形能力的集成工作环境，使用户能方便地准备教案、完成作业和准备科学分析报告。可以在计算机上输入数学公式、符号和等式等，且能很容易地算出代数、积分、三角以及很多科技领域中的复杂表达式的值，并可显示数学表格和图形,通过对图形结果的分析，使我们对问题的理解更加形象。4.7基于MathCAD计算实例附件是基于MathCAD软件编写的计算书，包含了主电感、换流电感、输出输出电容、IGBT详细的选型计算，此计算书根据我司“混合动力储能系统(BJ-低地板车)”项目中蓄电池充电机模块工作在斩波降压工况下编写的。由于各功率元器件计算复杂，在WORD全部举实例工作量太大，本规范只选取了主电感的计算进行说明。在附件中的MatchCAD版的设计计算中已有详细的计算过程。4.7.1技术参数根据上述计算，可得出初步所需要的磁芯付数。在实际工程应用和在进行MathCAD设计计算书编写时，还要根据自身的经验和厂家进行沟通进行电感的绕制，确定设计是否可行。其它功率器件的选型计算见附件中的MathCAD设计计算书有详细的设计步骤及计算。5总结本技术规范所陈述的关于电感、IGBT、电容等功率器件的设计计算与选型都是在充分理解斩波降压交错电路的工作原理基础上进行编写的，选型计算中涉及了电路原理、磁学原理以及散热分析等，在综合各方面的技术参数选定时是有一定难度的，读者在使用此设计规范进行产品设计时是有必要对磁学知识进行一定的理解的，尤其在主电感、换流电感选型时，几个关键参数的取舍本规范是不能给出确定及合理的参数，是需要根据反复的迭代及空间、成本、重量及发热等因素综合考虑的，关于附件MathCAD设计计算书是针对四方低地板车蓄电池模块BUCK模式工况来编写的，对斩波降压交错电路设计具有一定的指导意义，但切忌不可照抄生搬硬套，对关键设计计算参数需要根据本规范和实际的项目工况去衡量选取。
