工程给排水、通风空调工程施工组织方案.doc

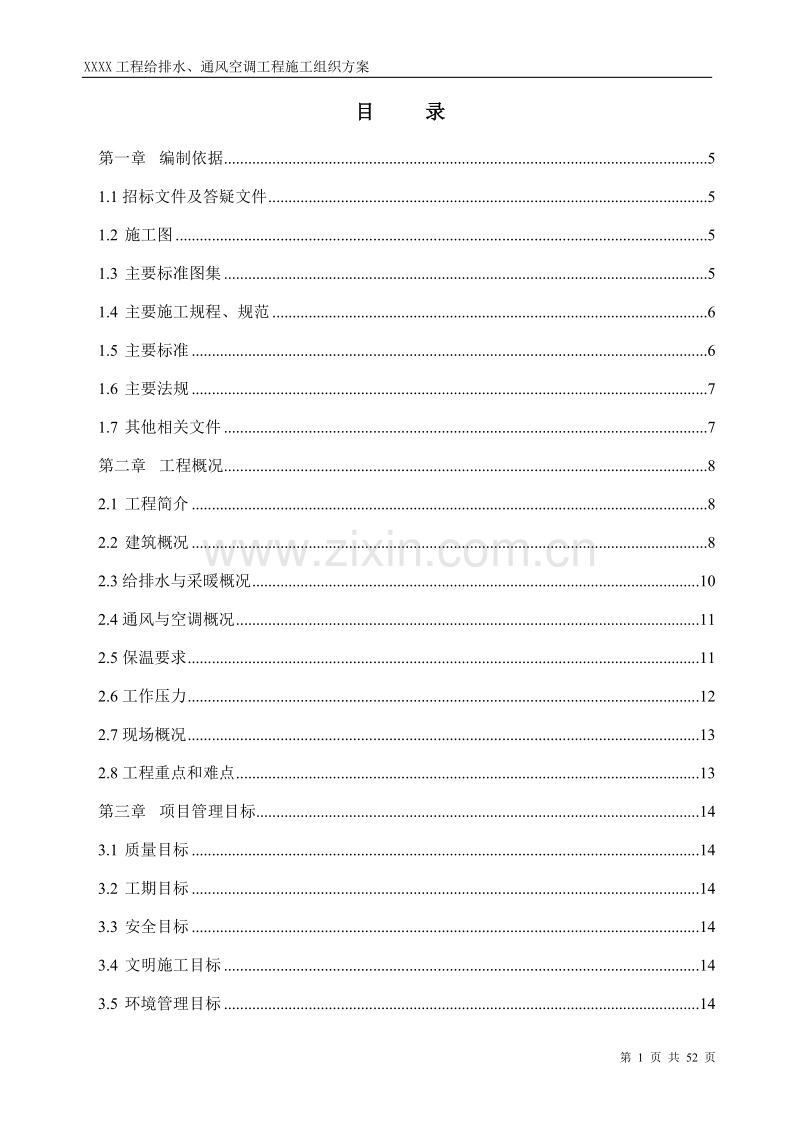

XXXX 工程给排水、通风空调工程施工组织方案 第 1 页 共 52 页 目目 录录 第一章 编制依据.5 1.1 招标文件及答疑文件.5 1.2 施工图.5 1.3 主要标准图集.5 1.4 主要施工规程、规范.6 1.5 主要标准.6 1.6 主要法规.7 1.7 其他相关文件.7 第二章 工程概况.8 2.1 工程简介.8 2.2 建筑概况.8 2.3 给排水与采暖概况.10 2.4 通风与空调概况.11 2.5 保温要求.11 2.6 工作压力.12 2.7 现场概况.13 2.8 工程重点和难点.13 第三章 项目管理目标.14 3.1 质量目标.14 3.2 工期目标.14 3.3 安全目标.14 3.4 文明施工目标.14 3.5 环境管理目标.14 XXXX 工程给排水、通风空调工程施工组织方案 第 2 页 共 52 页 3.6 科技创新目标.14 第四章 施工部署.14 4.1 组织管理机构.14 4.1.1 成立组织管理机构.14 4.1.2 管理人员的职责.15 4.2 总体施工顺序安排.16 4.3 机电工程施工组织.16 4.4 主要施工方案选择.17 第五章 施工准备.18 5.1 技术准备.18 5.1.1 技术准备.18 5.1.2 拟采用的四新项目.19 5.1.3 计量工作计划.19 5.1.4 照相和录相计划（作为工程备案和申报长城杯资料之用）.20 5.1.5 计算机网络辅助设计、辅助管理.21 5.1.5.1 施工详图深化设计.21 5.1.5.2 深化图纸进度预计计划.21 5.1.5.3 工程项目计划管理.22 5.1.5.4 施工管理信息系统的应用.22 5.1.5.5 项目成本管理软件的应用.22 5.2 劳动力和主要设备材料、构件的用量计划.22 5.2.1 劳动力的技术培训工作.22 5.2.2 劳动力管理.22 5.2.3 劳动力计划.22 5.2.4 材料准备.23 XXXX 工程给排水、通风空调工程施工组织方案 第 3 页 共 52 页 5.2.5 主要材料准备计划.24 5.3 施工机械的投入和计划：.25 第六章 施工进度计划及保证措施.26 6.1 本工程机电专业施工关键线路：.26 6.2 施工总进度计划.26 6.3 工期保证措施.26 第七章 主要项目施工方案.28 （一） 、给排水与采暖工程主要施工方案.28 7.1 给排水、消防、采暖预留孔洞及预埋件施工方法.28 7.1.1 熟悉图纸.28 7.1.2 管线的综合排列图的绘制.28 7.1.3 预埋套管的加工制作.28 7.1.4 预埋套管的安装.30 7.2 给排水、消防、采暖、空调工程支、吊架安装施工方法.31 7.2.1 管道吊架的根部做法.31 7.2.2 管道吊、支架的安装.33 7.2.3、钢管沿墙敷设支架安装见图 7.2.3-1 .34 7.2.4、泵房支、吊架安装.35 7.3 给排水、消防、采暖系统管道安装施工方法.36 7.3.1、镀锌钢管及焊接钢管的丝接.37 7.3.2、镀锌钢管沟槽连接.37 7.3.3、无缝钢管、热侵镀锌钢管、焊接钢管的焊接.38 7.3.4、内筋嵌入式衬塑复合管管道安装.39 7.3.4.1 内筋嵌入式衬塑钢管特点.39 7.3.4.2 内筋嵌入式衬塑钢管的适用条件.40 XXXX 工程给排水、通风空调工程施工组织方案 第 4 页 共 52 页 7.3.4.3 内筋嵌入式衬塑钢管卡环式连接.41 7.3.5 TP2 铜管管道卡环式连接安装.41 7.3.6、UPVC 硬聚氯乙烯螺旋排水管道的安装.42 7.3.7、内排雨水热镀锌钢管沟槽连接.44 7.3.8、竖井内立管的安装.44 7.3.9、水管道和空调冷热水循环管道测温孔的制作和安装.44 7.3.10 管道阀配件安装：.44 7.4.主要设备安装.45 7.4.1、水泵安装及其单机运转.45 7.4.2、 水箱安装.46 7.4.3、卫生器具安装.46 7.5.管道及设备防腐保温.47 （二） 、通风与空调工程主要施工方案.48 7.6 预留孔洞、预埋件的制作与安装.48 7.6.1 熟悉图纸.48 7.6.2 管线的综合排列.48 7.6.3 预留、预埋件的加工制作.49 7.6.4 预留、预埋件的安装:.49 7.6.5 土建预留孔洞的处理.50 XXXX 工程给排水、通风空调工程施工组织方案 第 5 页 共 52 页 第一章第一章 编制依据编制依据 1.11.1 招标文件及答疑文件招标文件及答疑文件 文件名称编 号日 期 招标文件 XXXX 工程施工合同65-18832006.01.17 1.21.2 施工图施工图 图 纸 名 称编 号出图日期 结构施工图结施 001结防 20 2006.1 建筑施工图建施 00013010 2006.1 电气施工图电 1防电 3 2006.1 给排水施工图水施 0158 2006.1 暖通施工图暖施 0163 2006.1 1.31.3 主要标准图集主要标准图集 类别名 称编号 国家建筑标准设计给水排水标准图集合订本S1 室内管道支架及吊架03S402 管道及设备保温98R418 国 家 散热器系统安装 2002 年合订本K4021,2 华北标通用图集 卫生工程91SB2 华北标通用图集 给水工程91SB3 华北标通用图集 排水工程91SB4 华北标通用图集 通风与空调工程91SB6 华北标通用图集续编91SB-X1 行 业 建筑设备施工安装通用图集 （华北地区）91SB91SB9 XXXX 工程给排水、通风空调工程施工组织方案 第 6 页 共 52 页 1.41.4 主要施工规程、规范主要施工规程、规范 类别名 称编号 人防工程施工及验收规范GBJ134-90 建筑给水排水及采暖工程施工质量验收规范GBJ50242-2002 通风与空调工程施工质量验收规范GBJ50243-2002 自动喷水灭火系统施工及验收规范（2003 年版） GB50261-96 建筑灭火器配置设计规范GB50140-2005 工业锅炉安装工程施工及验收规范GB50273-98 制冷设备、空气分离设备安装工程施工及验收规范 GBJ50274-98 压缩机、风机、泵安装工程施工及验收规范GBJ50275-98 机械设备安装工程施工及验收通用规范GB50231-98 工业金属管道工程施工及验收规范GB50235-97 现场设备、工业管道焊接工程施工及验收规范GB50236-98 给水排水管道工程施工及验收规范GB50268-97 压缩机、风机、泵安装工程施工及验收规范GB50275-98 国家 工业设备及管道绝热工程施工及验收规范GBJ126-89 施工现场临时用电安全技术规范JGJ4688 建筑施工高处作业安全技术规程JGJ80-91 建筑工程冬季施工规程JGJ104-97 热水锅炉安全技术监察规程 ；（1997）74 号 压力容器安全技术监察规程（1999）154 号 行业 建筑机械使用安全技术规程JGJ33-2001 建筑工程资料管理工艺规程DBJ01-51-2003 地方 北京市建筑安装分项工程施工工艺规程(第六分册)DBJ01-26-2003 1.51.5 主要标准主要标准 类别名 称编号 国家建筑工程施工质量验收统一标准GB50300-2001 地方建筑结构长城杯工程质量评审标准DBJ/T01-69-2003 XXXX 工程给排水、通风空调工程施工组织方案 第 7 页 共 52 页 建筑长城杯工程质量评审标准DBJ/T01-70-2003 1.61.6 主要法规主要法规 类别名 称编号 中华人民共和国建筑法 中华人民共和国环境保护法 建设工程施工现场管理规定建设部 15 号令 建设工程质量管理条例国务院令第 279 号 国家 工程建设标准强制性条文（房屋建筑部分） 1.71.7 其他相关文件其他相关文件 A、我公司编制的 XXXX 工程概算资料； B、建筑推广应用和限制禁止使用技术（2004 年） ； C、关于转发建设部房屋建筑工程市政基础设施工程见证取样和送检的规定京建 质字20000578 号； D、我公司综合管理手册 ； F、我公司综合管理体系文件 ； G、我公司施工组织设计管理办法 ； H、 北京市建设工程现场管理环境保护工作基本标准 ； XXXX 工程给排水、通风空调工程施工组织方案 第 8 页 共 52 页 第二章第二章 工程概况工程概况 2.12.1 工程简介工程简介 项 目内 容 工程名称XXXX 工程 地理位置 建设单位 勘察单位 设计单位 监理单位 质量监督单位 施工单位 合同范围 合同工期 合同质量目标 2.22.2 建筑概况建筑概况 序号项目内容 1 建筑功能博物馆、办公楼 2 建筑特点 地上为博物馆展厅、交流中心办公及餐厅、行政办公楼、交 流中心客房。地下一层为车库、厨房、游泳池。地下二层为 车库、设备用房、地下博物馆、游泳池。地下二层车库为六 级人防，战时为物资库。 总建筑面积 57919 规划用地面积 20422.50 3 建筑面积 （）地下面积 17279 地上面积 40640 交流中心办公及餐厅 6 博物馆 3 办公楼 10 4 建筑层数地 上 交流中心客房 7 XXXX 工程给排水、通风空调工程施工组织方案 第 9 页 共 52 页 地 下 2 地下部分层高4.0、5.7、9.0 5 建筑层高 （m）地上部分层高3.3、4.0、5.1、5.4 绝对标高 44.100 室内外高差150、550 基底标高 - 11.5、10.1 、-10.8、- 9.6 最大基坑深 度 12.1 6 建筑高度 （m） 檐口标高 42.9、44.3 、23.3、47. 85 建筑总高度 47.850 横轴编号118纵轴编号 A-M 7 建筑平面横轴距离 （mm） 4.2、6.3、 7.2、8.4、 纵轴距离 （mm） 5.8、6.3、 7.2、8.4 8 建筑防火耐火等级一级 混凝土墙、陶粒砖 墙 抹 50 厚聚苯颗粒 屋面保温 50 厚聚苯板，3050 厚硬泡体聚氨 脂防水保温一体化材料 9 墙面保温 悬挑部位50 厚聚苯板 外墙装修花岗石墙面、玻璃幕墙、仿石涂料墙面等 上人屋面仿石砖保护层屋面 10 外装修 屋面 不上人屋面水泥砂浆屋面 顶棚 防火乳胶漆顶棚、铝合金条板吊顶、矿棉吸 音板吊顶、纸面石膏板吊顶 楼（地）面 细石混凝土楼地面、水泥楼地面、地砖楼地 面、防滑地砖楼地面、大理石楼地面、架空 抗静电楼面、环氧自流平地面 11 内装修 内墙 水泥砂浆墙面、防火乳胶漆墙面、面砖墙面、 花岗石墙面 XXXX 工程给排水、通风空调工程施工组织方案 第 10 页 共 52 页 普通门窗木门 门窗 特种门窗防火门等 地下 采用 SBS 改性沥青防水卷材, 总厚度 3mm+3mm。 屋面 屋面防水等级为一级，采用 SBS 改性沥青防 水卷材, 总厚度 3mm+3mm。 室内3 厚聚氨酯涂膜防水层 12 防水工程 游泳池无毒防水卷材 2.32.3 给排水与采暖概况给排水与采暖概况 分部工程系统名称 系统概况 （注明系统特点、材质及连接方式） 生活给水 系统 室内生活给水分为二个区域：低区为地下二层-地 上三层，由室外市政管网直接供给；高区为四层-十层， 分别由变频泵组供给，给水加压设备设在地下二层给水 泵房内。所有管道采用衬塑热镀锌钢管 DN50mm 采用 丝扣连接，DN50mm 卡环式连接。 生活热水 系统 由市政管网集中供热水，经热水泵房进行热交换供 热水，所有管道采用衬塑 PP-R 热镀锌钢管 DN50mm 采 用丝扣连接，DN50mm 卡环式连接。阀门相连的管段法 兰连接。 中水系统 由市政管网供给，经泵房无负压设备供水，管材采 用内衬塑热镀锌钢管，DN50mm采用丝扣连接， DN50mm卡环式连接。 生活污水 和废水系 统 地下一层以上污水、废水管道材质为U-PVC管粘接， 排入地下二层各污水井，经提升泵排入市政污、废水井。 压力排水管道采用焊接钢管，焊接和法兰连接。 建筑给水 排水及采 暖工程 雨水排水 系统 管道采用热镀锌钢管沟槽式连接。 XXXX 工程给排水、通风空调工程施工组织方案 第 11 页 共 52 页 卫生器具 安装 小便器、坐便器、洗脸盆未定具体型号。坐便器配 容积为6升的水箱，卫生器具配件为节水型。 消防栓系 统 地下二层至十层，水平干管与竖向立管构成环状； 地下二层至五层设减压装置。屋面顶层，设消防加压水 箱、稳压装置一套；管道采用无缝钢管，焊接，工作压 力1.0MPa。 自动喷水 灭火系统 地下二层至十层共用一组加压水泵，屋顶设稳压装 置一套，与消火栓系统合用一个水箱。吊顶部分喷头二 次装修确定。管道采用热镀锌钢管沟槽式连接。 气体灭火 系统 采用IG-541气体灭火系统进行保护，保护区为弱电 控制室、信息中心机房和指
