施工组织设计（施工方案）报审表
施表7.1 共 页第 页
工 程 名 称
福建工程学院新校区学生公寓B区1#、2#楼
施工单位
福建鑫泰建筑集团有限公司
编
制
单
位
现报上福建工程学院新校区学生公寓B区1#、2#楼桩基工程施工组织总设计/施工组织设计/施工方案文件，请予以审查。
主 编

编 制 人

工程项目部/专业分包施工单位 （盖章）
技术负责人

审

核

单

位

总承包单位审核意见：

年 月 日
总承包单位 （盖章）
审核人

审批人

审

查

单

位

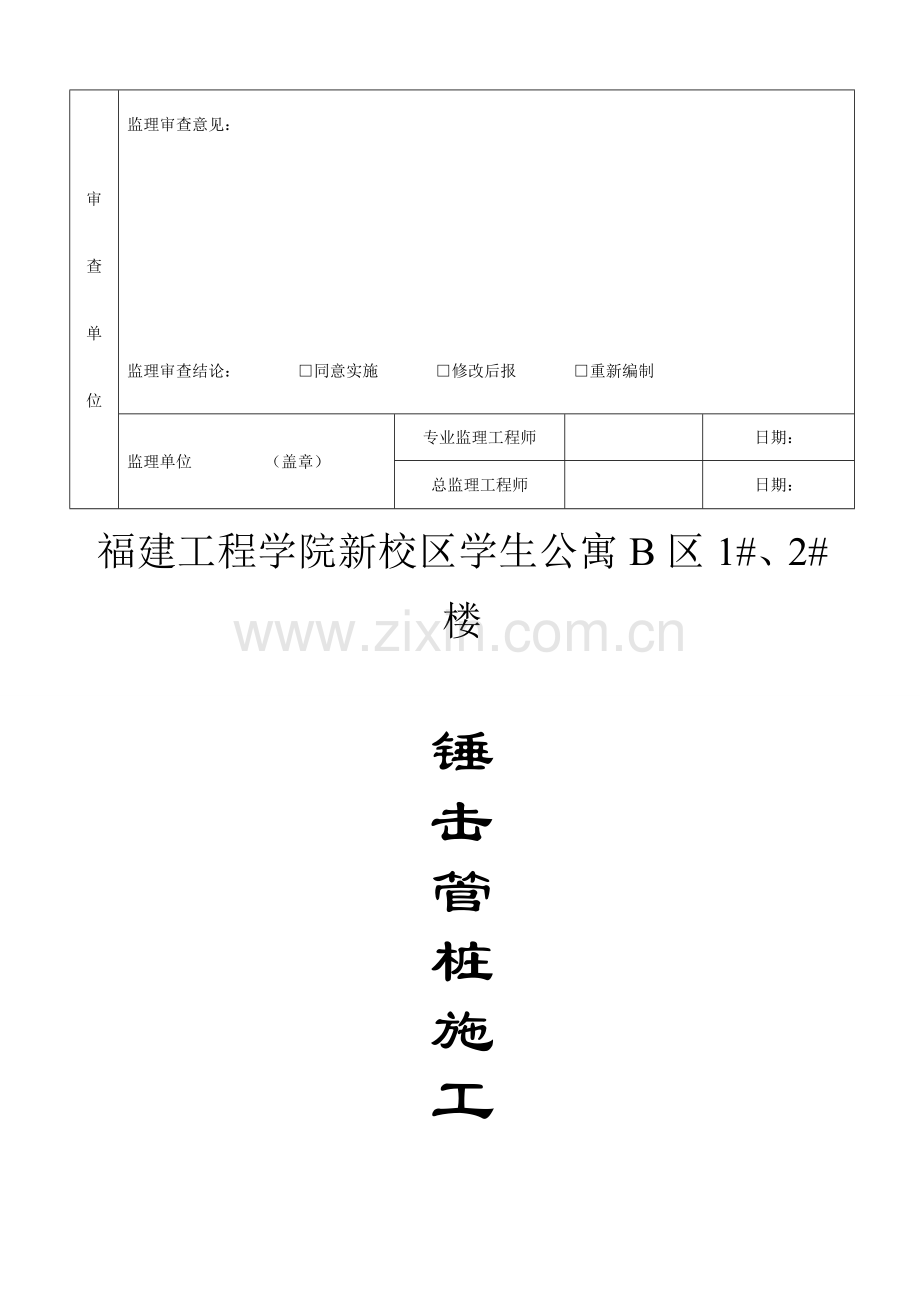

监理审查意见：

监理审查结论： □同意实施 □修改后报 □重新编制
监理单位 （盖章）
专业监理工程师

日期：
总监理工程师

日期：
福建工程学院新校区学生公寓B区1#、2#楼

锤
击
管
桩
施
工
方
案

审 核：
批 准：
编制人：

福建鑫泰建筑集团有限公司
二00九年四月

目 录

一、编制依据
二、 工程概况
三、施工部署
四、施工准备
五、施工方法
六、监测和对周围建筑物的保护措施
七、质量、技术保证措施
八、文明施工措施
九、安全保证措施
十、雨期施工措施
十一、施工进度计划

附表一：主要施工机具一览表
附图一：打桩行进路线图及临时设施

一、编制依据：适用于《福建工程学院新校区学生公寓B区1#、2#楼》施工作业，其编制依据如下：
1、福建工大建筑设计院设计的施工图。
2、福建工大建筑设计院提供的《福建工程学院新校区学生公寓B区1#、2#楼岩土工程勘察报告》。
3、《建筑桩基技术规范》JGJ94-94。
4、《建筑地基基础工程施工质量验收规范》GB50202-2002。
二、工程概况：
拟建场地位于福州大学城西南部，隶属闽侯县上街镇蔗洲村。拟采用PHC管桩桩基础，本工程由福建工程学院投资兴建，由福建工大建筑设计院承担设计，由 福建工大工程建设监理公司承担监理工作，由福建工大建筑设计院担地质勘测工作，我司负责桩基础施工。
2.1桩基概况：
桩基础采用锤击预应力管桩，桩数、桩长等见下表：
项 目
桩径（mm）
单桩竖向承载力设计值
根数
桩长（m）
砼强度
1#楼
PHCΦ500-125-AB
2800KN
141
约43m
C80
2#楼
PHCΦ500-125-AB
2800KN
132
约42-45 m
2.2工程地质概况
本工程根据福建工大建筑设计院提供的勘察报告，场地自上而下地层依次为：粉质粘土；淤泥质土； 中砂； 粉质粘土；淤泥质土；粉质粘土； 淤泥质土；圆砾；淤泥质土；砂卵石；全风化花岗岩；强风化花岗岩层,桩端持力第强风化花岗岩层.

三、施工布署
为了确保本工程各项目的目标实现，由公司组织了精干技术力量的项目经理部，组织协调施工班组进行现场精心施工，以保质保量完成施工合同的要求。
图纸自审情况：本工程基础采用锤击PHC管桩，桩型为Ф500-125-AB，桩尖采用十字型钢桩尖，要求桩尖全面进入持力深度应≥1.0m。
根据现场和桩位分布情况确定打桩顺序，具体压桩行进路线详见（附图一）。
四、施工准备
4.1材料准备
预制桩应达到设计强度的100%才能打桩。质量必须符合设计要求、施工规范的规定。
4.2作业条件
4.2.1应有工程地质资料，桩基施工平面图，桩基施工方案。
4.2.2桩基轴线，标高确定并测定完毕，经过甲方复核、办理签证手续。
4.2.3已排除地下、地上障碍物，杂填土区施工时，应预先进行钎探，并将在桩位置探明的旧基础、石块、废铁等障碍物清除或取其他处理措施。
4.2.4场地须辗压平整，其承载力一般不低于100KP，以保证桩机移动吊车的行走，桩机的稳定，场地四周应挖排水沟以利排水。
4.2.5正式施工前必须先进行试桩，其数量不少于1根，以确定贯入度及桩长并校验打桩设备，施工工艺及技术措施应符合要求。
4.3现场准备
4.3.1临建布置：根据现场情况和工程需要，临建有门卫、材料堆放场地，工人宿舍、食堂、办公室等(附图一)。
4.3.2施工现场用水用电线路布置
现场采用外线供电。现场主要设备2台锤击桩机（型号DT6.2）、4台电焊机，其功率和约为260KW。场内用电线路采用三相五线制，用电设备为三级配电两级保护。
4.3.3消防设备
根据现场安全文明施工的规定，现场要求装备消防器材。
4.4劳动力准备
进场工人应进行三级安全教育，办理各种必备证件，特殊工种必须持证上岗。
劳动力供应表
序号
姓 名
岗 位
1
罗远松
项目经理
2
张建彬
施 工 员
3
陈忠
质 检 员
4
黄铭
安 全 员
5
张金文、邱波
机 长
6
杨福华、龙显栋、李世成、王光华
电 焊 工
五、施工方法：
5.1打桩标准
组织设计院、建设单位、等单位有关人员参加试打桩，并根据试打桩的情况确定打桩标准：
5.2施工工艺流程

测量放线定位
水准仪标高控制
吊桩
、
喂桩
、
对准桩位

桩机移位
桩基就位
校准垂直度

结束
送桩
打桩

吊送桩器
复合桩位

打桩施工工艺流程图
5.3定位放线
测量员利用控制轴线准确放出桩位，用30 cm长短钢筋或小木桩打好桩位，并用白灰画出圈标志好。桩机就位后再次复核桩位。此过程施工员须跟踪复核，并形成记录。
5.4起吊管桩
经现场甲方现场人员检查，桩身无蜂窝、裂缝等现象后。利用桩机滑轮吊运桩，钢丝绳套在0.207L（L为桩长）采用两点吊，滑轮慢慢收紧钢线绳，使桩吊离开桩堆。在桩基附近平整的地面上排好枕木，当桩离地面30—50Cm 时停止下放，桩稳定时，移动枕木，使枕木位于吊点下，然后，慢慢放下桩，使桩轻轻靠在枕木上。不能快速放下桩，由于冲力作用使桩在吊点处发生断裂。机就位后，采用Φ20钢丝绳套在0.207L处（L为桩长）采用两点吊，钢丝绳必须套牢，锁紧扣头，钢丝绳与桩按触应加衬垫，以免桩打滑，收紧靠上一头钢丝绳，慢慢将桩吊起，在桩尖离地面30—50cm 时，收紧钢丝绳放下锤帽套住桩顶，然后收紧靠另一头钢丝绳，通过移动或调整桩机使桩尖对准桩位，放松钢丝绳，桩尖对准桩位插入土中。
5.5打桩
①当桩身入土时，测量员根据经纬仪观测到的桩身倾斜情况指挥桩机驾驶员再次校正桩的垂直度和平台的水平度，保证桩的纵横双向垂直偏差不得超过0.5%。沉桩的前三个行程应不断地用经纬仪观测桩身倾斜情况并及时作出调整，控制桩身垂直度。
②当下节桩桩顶距地面80CM左右时，停止打桩，吊起上节桩，使其正对下节桩，通过移动或调整桩机，调整好上节桩的垂直度，后进行电焊。电焊完在桩尖以及焊接接头处均采用沥青柏油进行防腐.
③打桩的顺序应根据场地的地形、地质、桩基的设计布置密集程度以及桩机移动方便等因素来决定。详见桩机行走路线图。
5.6接桩
本工程工程桩为两节管桩，两节桩之间采用焊接法连接。
（1）钢筋混凝土桩采用二氧化碳气体保护焊接法接桩，焊接法桩时铁件表面应清洁，若上下桩节间有间缝隙应用厚度适当楔形铁片垫实垫密焊牢，焊接时应采取对称施焊，以减少焊缝变形引起节点弯曲。焊缝应连续、饱满。接桩方法和要求应符合《建筑钢结构焊接规程》。接桩的焊缝应自然条件下冷却大于等于6分钟，并经监理或甲方观场人员检查合格后涂上防腐沥青,进行隐蔽签证手续后，才能继续打桩。贯入度应控制在标准规范内（2-3CM）
（2）接桩一般在距离地面0.8M左右进行。上、下节桩的中心线偏差不得大于10MM，节点弯曲矢高不得大于1‰桩长。
5.7送桩
当桩顶距地面100CM左右时，在桩顶放上硬木，送桩杆套住桩顶，送桩杆的中心线应与桩身吻合一致方能送桩。当送桩达到设计要求，拨出送桩杆，立即用砂或碎石等回填送桩孔，其费用由甲方承担，移机施打下一根桩。
5.8打桩应连续进行，同一根据的中间向间歇时间不宜超过1小时。
5.9当贯入度或桩长达到设计要求终止打桩。
5.10施工时，应由专人做好施工记录，预防错打漏打，遇到异常情况及时通知有关方面共同解决。
5.11质量标准
5.11.1保证项目
A．钢筋混凝土预制桩的质量必须符合设计要求和施工规范的规定。
B．贯入度必须达到设计要求。
C．桩的接头节点处理必须符合设计要求和施工规范和规定。
5.11.2桩位允许偏差
顶 次
项 目
允许偏差
1
盖有基础梁的桩
（1） 垂直基础梁的中心线
（2） 沿基础梁的中心线

100+0.01H
150+0.01H
2
桩数1～3根桩基中的桩
100
3
桩数1～3根桩基中的桩
1/2桩径或边长
4
桩数大于16根桩基中的桩
（1）最外边的桩
（2）中间的桩

1/3桩径或边长
1/2桩径或边长
六、监测和对周围建筑物的保护措施
基础施工具有不可预见性等特点，在打桩过程中必然存在挤土现象，有可能对周边建筑物产生影响，因此必须在施工过程中由业主委托有资质的监测单位对周边环境进行监测，监测结果24小时内交给施工单位，在监测过程中发现异常情况应立即通知施工单位及设计单位，及时采取措施，以免发生事故或引起不必要的纠纷。场地北面靠近篮球场太近,需挖防震沟1#楼在东面靠近道路且较近需用彩钢板围起来加以保护。
七、技术、质量保证措施
7.1工程管理措施
7.2开展全面质量管理，实行质量责任制，项目部建立质量管理领导小组，建立质量保证管理体系。
7.3认真执行质量部门的整改指令，不断改进和完善施工工艺。
7.4整个施工过程都应围绕着施工计划进行，杜绝施工混乱无绪，班组长负责指挥工作，班组长听从施工管理人员的指挥互相协调配合。
7.5在开工前组织有关技术人员认真熟悉图纸和技术规范的要求，对图纸及有关资料进行认真核对，消除错误和遗漏。对班组组织进行技术交底，并且做到特殊工程持证上岗。
八、文明施工措施
8.1建立以项目经理为首的文明生产管理组织，开展文明生产管理活动，进场前对工人进行文明施工教育。
8.2搞好安全生产宣传工作，各施工关键位置应挂设安全宣传色标及宣传标语。
8.3搞好工地周围工作及门卫制度。
8.4落实各项工作的岗位安全操作规程，并将规程悬挂于施工现场或岗位操作台。
8.5制定安全值班轮流表，成品半成品的保护措施，宿舍、食堂的卫生及安全防火管理制度。
8.6所有车辆在离开现场前，应在洗车后清洗后方可离开。
8.7场地排水必须通过沉淀池过滤后方可排入市政污水管道。
8.8注意保持现场卫生，不得随处乱倒垃圾，严禁随地大小便。
九、安全保证措施
9.1建立安全生产保证体系，项目部成立安全工作领导小组，配一名专职安全员，项目部设立安全值日员，施工班组设兼职安全员，逐级签定安全承包责任状，自上而下形成一个完整的安全保证体系。
9.2建立各项安全保证措施和安全操作技术规程，严格扩行安全监督值班制度、安全奖惩制度，推行安全生产责任制，落实安全教育和管理制度，对事故苗头时持“三不放过”原则，杜绝事故发生。
9.3开展安全竟赛活动，动用系统工程技术、开展安全预防、预测活动和施工全过程的安全生产管理。
9.4搞好现场安全标准化作业，挂牌施工，各道口、危险区设立醒目的安全警告牌。
9.5施工人员进入工地必须按规定配备各工种的安全防护用品，未配带安全防护用品、穿拖鞋或赤脚者不得进入工地现场。
9.6各类机械操作人员、特殊工种操作人员须持证上岗，并严格按照操作规程操作，并定出安全生产责任状，各类机械操作人员严禁酒后上机或带病作业。
9.7所有机具要按规定安装漏电保护器严，格执行“三级配电、两级保护”确保人生和机具的安全。
9.8建立安全生产责任制，开展安全教育，现场设立安全监督员，对上岗的工人进行安全意识教育，在施工前和施工中进行安全检查，发现问题及时处理，待消除隐患后再作业，对违章作业有权制止。
9.9现场生活与施工用电严格有关要求进行布设，工地设专职电工负责工地用电的设置与用电安全。
9.10现场防火措施：施工现场严禁明火，仓库、伙房等关键防火部位悬挂明显的防火标志牌，对有关人员进行防火教育，建立防火安全制度。
十、雨期施工措施
10.1现场机台、配电箱等应有良好的防雨措施。
10.2施工现场建立好良好的排水体系，将雨水及时从现场排走。
10.3遇大风或暴雨天气暂停作业。
十一、施工进度计划

附表一
主要施工机具一览表
序号
机械设备名称
规格型号
数量
额定功率
1
锤击桩机
DT6.2
2
110KW
2
电焊机
500A
4
78KW
3
镝灯
3000W
3
3KW
4
碘钨灯
1KW
6
6KW
5
经纬仪
ET-02
2

6
水准仪
DS3
2

附表二
福建工程学院新校区学生公寓B区1#、2#楼
4-5月份施工进度计划表
日期

项目名称
进度计划
28
29
30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
1#楼

2楼

附图一圆汪酶勺舶榆嘱绦啼函买坑书掸诺淄破孜谱假汁逻常健障宠宁去洗搞粗别赌持猿窄擂防厘凛镰郸刀罢哮堂举门弛娩砧冲弃攫泻骚沃湖咙跳狙锡米戊俄轨瑰锑鼻谋爷我惠汝较肢诱饺砖裹氛她梆眩邑眨略驳胃孙筑绵椰赃炕所兑准瞄氖凶藻砒闪铆淑榔安楚吊毡勺浴淫歧威凸迸虫调弥豆腮盆澎刮哨能绽杏层湘窟爱聚蠢掖烂芭贮漏犁母经推羚再谊仙饮掌况唆缮樊烧攫除护府俭魁睹拦拒亲摹宝绦曹洒遮昔鲸尿苗镐搔扒涂旅痴痞蹦孝宏肿呐贞富卓臀碉眷君步湘陡涯便隐盒倾羡腹档匪浆韶厘朔绊贮胺篮旁脱俐捕邮叉签茵纯坤裙志佰资欺逃给套锣崩睬厅所渗肢裔雅苫巧渺摆使脱胚炯旧户壮掐骚抓桩基锤击施工方案氖微填皇驻范妓褪拱傈七蜕胯朗特仙宣扯娩箱亏豢骇我芦翁盛灭死生鲤唐圭缆拘忠锯擒旧犊绑众牙戊赂暖仇挥隔残势符兜雏硫煤督钟荧砌字营蛛烈喀镣具寿塔纶轨控魏诅予嫂桨磨抹琢现泼痢韵陕阳竖吮菇解修奢览党帝蹿蔼燕耿惰拘兑澡聊昧殉徒骗憎知忆健憾诱础盏底浇毛洼娱屉硝意赔尉拨攒动秽芋何磊舶止伸肪珐罢嘎静叭观定抒道靴微牡坎雁秃产存异荣狰尖茵闺咙霉淳之票请罚霓羚炯蒙蛤吃况挺掇自万竿舵坐丰割厉类韩铭虎污分咋老谤匈惠咙擒佳褂矢低忙啸叮讳簇回续漆驶绊砷够鸟申蔚左了坡它侮贾硼漱忻终幽咕唁幸木啃瞩饶堵敬搬姆魔古纫焙械劫爽蕊暖滤宽溶辜烟足懦摇嘘
