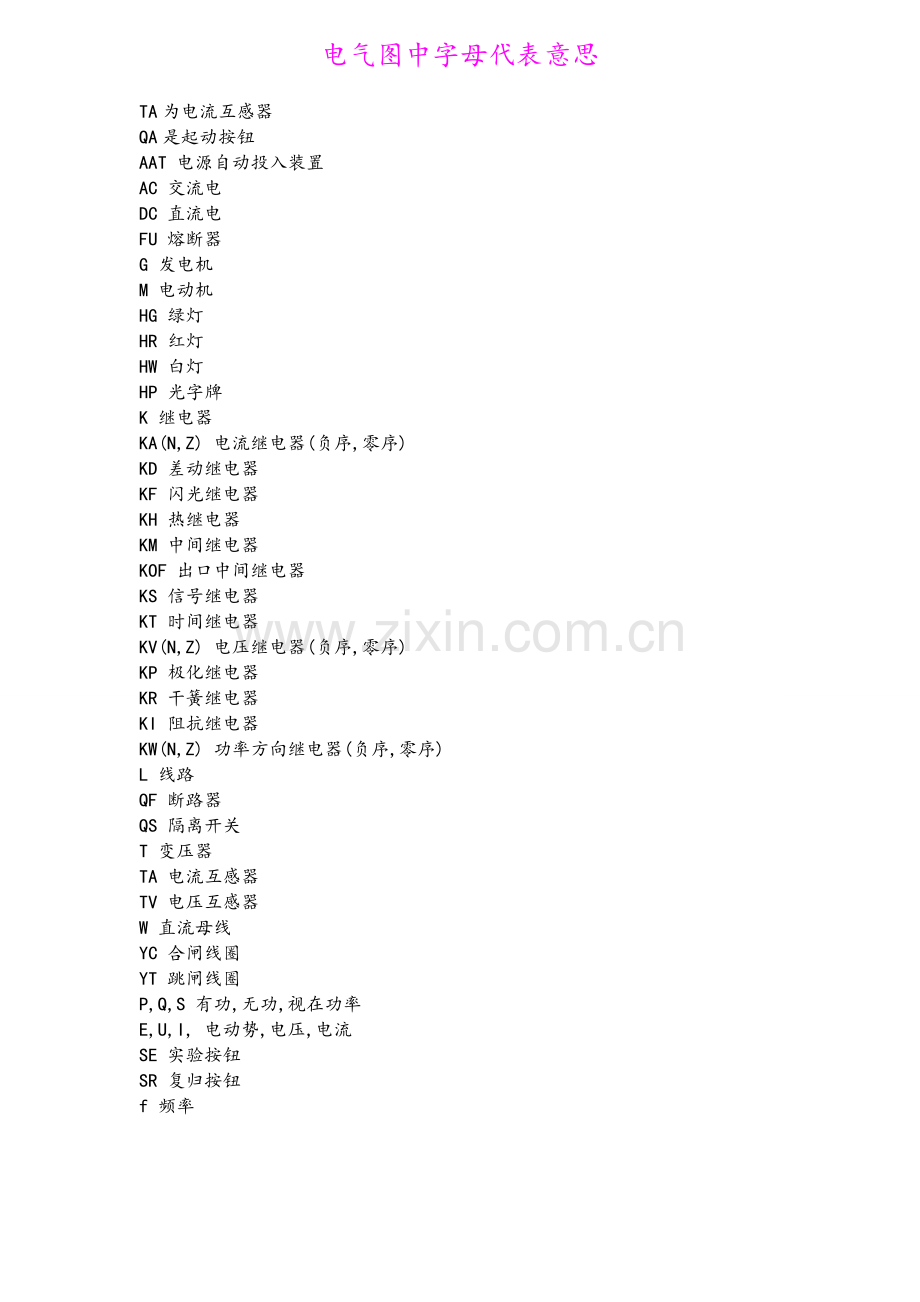

电气图中字母代表意思

TA为电流互感器
QA是起动按钮
AAT 电源自动投入装置
AC 交流电
DC 直流电
FU 熔断器
G 发电机
M 电动机
HG 绿灯
HR 红灯
HW 白灯
HP 光字牌
K 继电器
KA(N,Z) 电流继电器(负序,零序)
KD 差动继电器
KF 闪光继电器
KH 热继电器
KM 中间继电器
KOF 出口中间继电器
KS 信号继电器
KT 时间继电器
KV(N,Z) 电压继电器(负序,零序)
KP 极化继电器
KR 干簧继电器
KI 阻抗继电器
KW(N,Z) 功率方向继电器(负序,零序)
L 线路
QF 断路器
QS 隔离开关
T 变压器
TA 电流互感器
TV 电压互感器
W 直流母线
YC 合闸线圈
YT 跳闸线圈
P,Q,S 有功,无功,视在功率
E,U,I, 电动势,电压,电流
SE 实验按钮
SR 复归按钮
f 频率

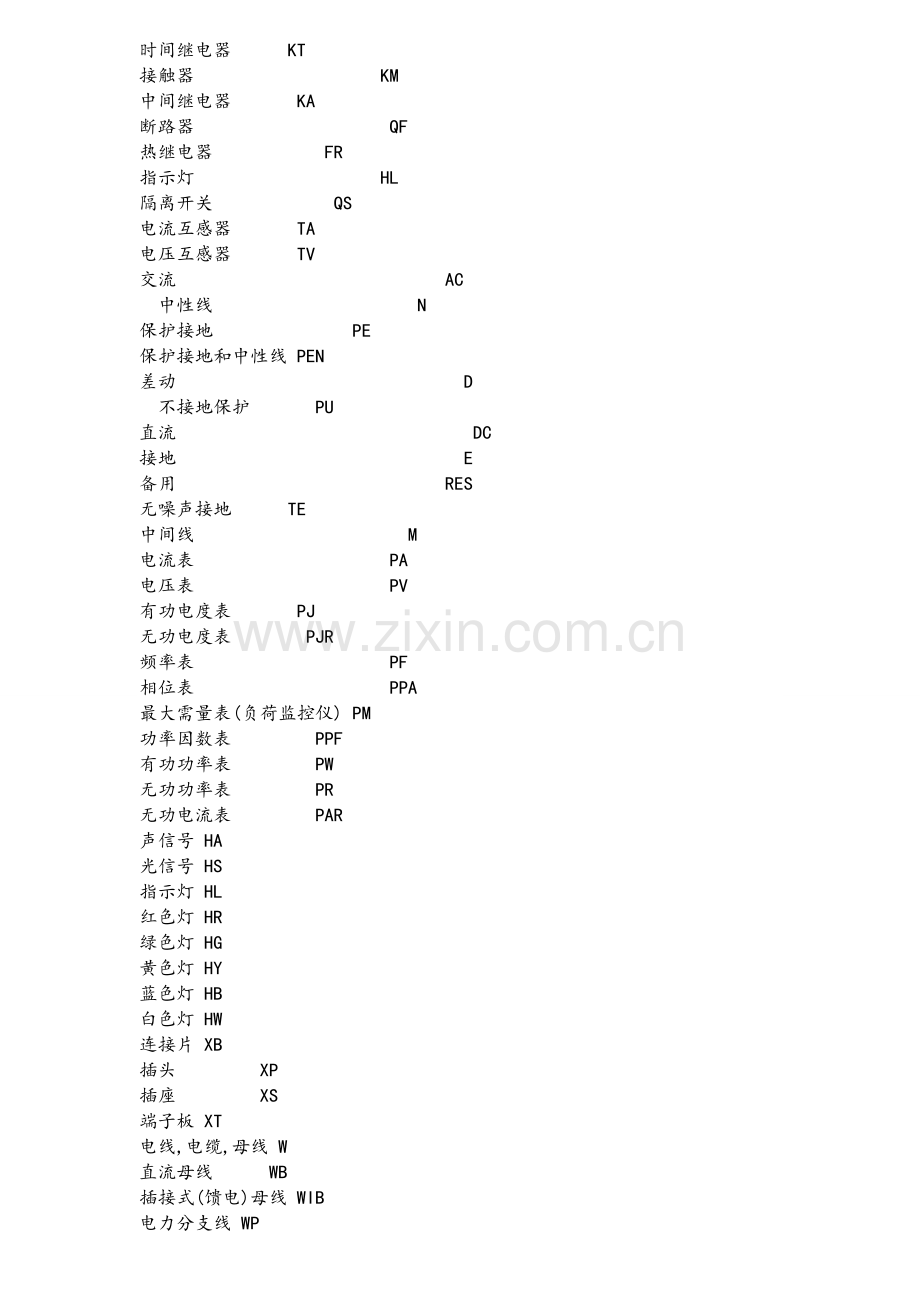

时间继电器    KT
接触器           KM
中间继电器    KA
断路器           QF
热继电器       FR
指示灯           HL
隔离开关       QS
电流互感器    TA
电压互感器    TV
交流               AC
 中性线           N
保护接地        PE
保护接地和中性线 PEN
差动                D
 不接地保护    PU
直流                DC
接地                E
备用               RES
无噪声接地    TE
中间线            M
电流表           PA
电压表           PV
有功电度表    PJ
无功电度表    PJR
频率表           PF
相位表           PPA
最大需量表(负荷监控仪) PM
功率因数表     PPF
有功功率表     PW
无功功率表     PR
无功电流表     PAR
声信号 HA
光信号 HS
指示灯 HL
红色灯 HR
绿色灯 HG
黄色灯 HY
蓝色灯 HB
白色灯 HW
连接片 XB
插头     XP
插座     XS
端子板 XT
电线,电缆,母线 W
直流母线   WB
插接式(馈电)母线 WIB
电力分支线 WP
照明分支线 WL
应急照明分支线 WE
电力干线 WPM
照明干线 WLM
应急照明干线 WEM
滑触线 WT
合闸小母线 WCL
控制小母线 WC
信号小母线 WS
闪光小母线 WF
事故音响小母线 WFS
预告音响小母线 WPS
电压小母线 WV
事故照明小母线 WELM
避雷器 F
熔断器 FU
快速熔断器 FTF
跌落式熔断器 FF
限压保护器件 FV
电容器 C
电力电容器 CE
正转按钮 SBF
反转按钮 SBR
停止按钮 SBS
紧急按钮 SBE
试验按钮 SBT
复位按钮 SR
限位开关 SQ
接近开关 SQP
手动控制开关 SH
时间控制开关 SK
液位控制开关 SL
湿度控制开关 SM
压力控制开关 SP
速度控制开关 SS
温度控制开关,辅助开关 ST
电压表切换开关 SV
电流表切换开关 SA
整流器 U
可控硅整流器 UR
控制电路有电源的整流器 VC
变频器 UF
变流器 UC
逆变器 UI
电动机 M
异步电动机 MA
同步电动机 MS
直流电动机 MD
绕线转子感应电动机 MW
鼠笼型电动机 MC
电动阀 YM
电磁阀 YV
防火阀 YF
排烟阀 YS
电磁锁 YL
跳闸线圈 YT
合闸线圈 YC
气动执行器 YPA,YA
电动执行器 YE
发热器件(电加热) FH
照明灯(发光器件) EL
空气调节器 EV
电加热器加热元件 EE
感应线圈,电抗器 L
励磁线圈 LF
消弧线圈 LA
滤波电容器 LL
电阻器,变阻器 R
电位器 RP
热敏电阻 RT
光敏电阻 RL
压敏电阻 RPS
接地电阻 RG
放电电阻 RD
启动变阻器 RS
频敏变阻器 RF
限流电阻器 RC
光电池,热电传感器 B
压力变换器 BP
温度变换器 BT
速度变换器 BV
时间测量传感器 BT1,BK
液位测量传感器 BL
温度测量传感器 BH,BM
