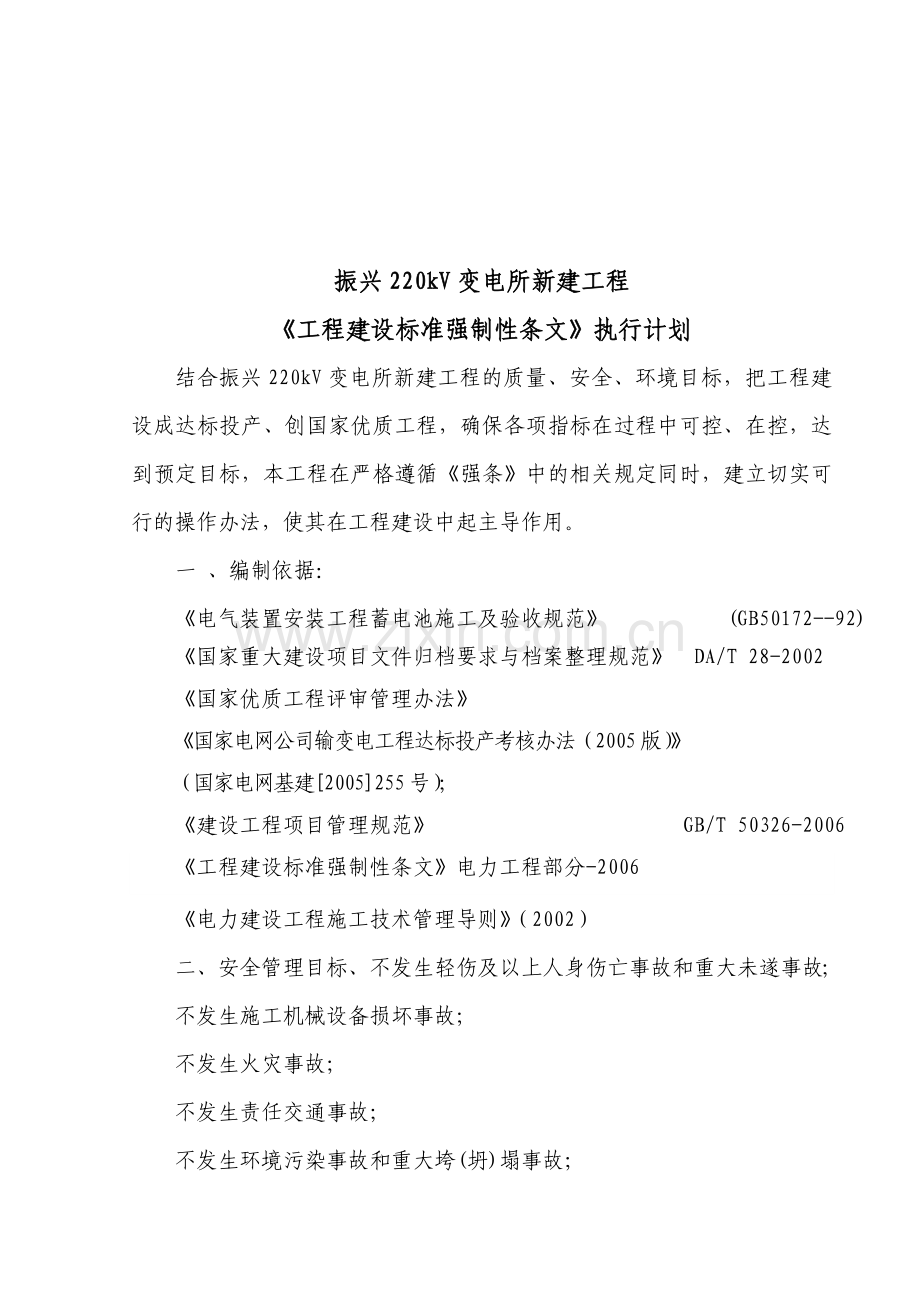

振兴220kV变电所新建工程工程建设标准强制性条文执行计划结合振兴220kV变电所新建工程的质量、安全、环境目标，把工程建设成达标投产、创国家优质工程，确保各项指标在过程中可控、在控，达到预定目标，本工程在严格遵循强条中的相关规定同时，建立切实可行的操作办法，使其在工程建设中起主导作用。一 、编制依据：电气装置安装工程蓄电池施工及验收规范 (GB50172-92)国家重大建设项目文件归档要求与档案整理规范 DA/T 28-2002国家优质工程评审管理办法国家电网公司输变电工程达标投产考核办法（2005版）（国家电网基建2005255号）；建设工程项目管理规范 GB/T 50326-2006工程建设标准强制性条文电力工程部分-2006电力建设工程施工技术管理导则（2002）二、安全管理目标、不发生轻伤及以上人身伤亡事故和重大未遂事故；不发生施工机械设备损坏事故；不发生火灾事故；不发生责任交通事故；不发生环境污染事故和重大垮(坍)塌事故；不发生因工程建设而造成的意外停电事故或电网解裂事故；创建安全文明施工典范工程。满足国家及行业施工验收规范、标准及质量检验评定标准要求，杜绝重大质量事故的发生，确保实现工程零缺陷移交。工程质量总评为优良，分项工程合格率100%，单位工程优良率100%； 确保工程达标投产和国家电网公司优质工程，创国家优质工程。 三、工程建设标准强制性条文执行组织机构：项目总监理工程师 张旭专业监理工程师、组长 迟忠玉专业监理工程师 路安平四 、根据本工程的施工特点及电气施工范围，必须执行相关的工程建设标准强制性条文内容如下：1、电气装置安装工程 母线装置施工及验收规范GBJ149-1990第2.4.9条 母线施焊前，焊工必须经过考试合格.2、电气装置安装工程 电缆线路施工及验收规范GB 50168-2006第5.4.7条 直埋电缆回填土前，应经隐蔽工程验收合格。回填土应分层夯实。第6.2.10条 三芯电力电缆终端处的金属护层必须接地良好。第7.0.1条 对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆回路，必须按设计要求的防火阻燃措施施工。第7.0.7条 阻火墙上的防火门应严密，孔洞应封堵；阻火墙两侧电缆应施加防火包带或涂料。3、电气装置安装工程 接地装置施工及验收规范GB50169-2006第2.1.1条 电气装置的下列部分，均应接地或接零；一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。二、电气设备的传动装置。三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮拦和金属门。四、配电、控制、保护用的屏（柜、箱）及操作台等的 金属框架的底座。五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属层、可触及的电缆金属保护管和穿线的钢管。六、电缆桥架、支架和井架。七、控制电缆的金属护层。第2.3.4条 接地干线应在不同的两点及以上接地网相连接。自然接地体应在不同的两点及以上接地干线或接地网相连接。第2.3.5条 每个电气装置的接地应以单独的接地干线与接地干线相连接，不得在一个接地干线中串接几个需要接地的电气装置。第2.3.15条 高压配电间隔和静止补偿装置的栅栏门铰链处应用软铜线连接，以保持良好接地。第2.4.2条 接地体（线）的焊接应采用搭接焊，其搭接长度必须符合下列规定：一、扁钢为其宽度的 2倍（且至少3个凌边焊接）。二、圆钢为其直径的6倍。三、圆钢与扁钢连接时，其长度为圆钢直径的 6倍。5、电力建设安全工作规程（变电所部分）DL5009.3-19973.1.3 监理要了解施工单位的各级领导和工程技术人员是否熟悉并严格遵守本规程；施工人员必须熟悉和严格遵守本规程的有关规定并经考试合格方可上岗。3.1.4在试验和推广新技术、新工艺、新设备、新材料的同时，必须制定相应的安全技术措施，须报项目监理部批准后执行。3.1.5从事特种作业或第二工种的作业，必须按该工程的有关规定，经培训、考试合格并取得合格证，方可上岗。3.2.1.9 进入施工现场的人员必须争取佩戴安全帽，穿好工作服，严禁穿拖鞋、凉鞋、高跟鞋。严禁酒后进入施工现场。3.3.2.11 照明、动力分支开关箱，应装设漏电电流动作保护器。3.6.1.9 高处作业必须系好安全带（绳），安全带（绳）应挂在上方的牢固可靠处。高处作业人员衣着灵便，衣袖、裤脚应扎紧，穿软底鞋。3.8.1.1 起重工作a）重大的起重、运输项目，应制定施工方案和安全技术措施，并报项目监理部审批。b）凡属下列情况之一者，必须办理安全施工作业票，并应有施工技术负责人的在场指导，否则不得施工。1）重量达到起重机械额定负荷的 95%。2）两台及以上起重机械抬吊同一物件。3）起吊精密物件、不易吊装的大件或在复杂场所进行大件吊装。4）起重机械在书店线路下方或距带电体较近时。3.8.1.3起重机的操作人员a）起重机的操作人员必须经培训考试取得合格证，方可上岗。 3.9.1.5进行焊接或切割工作，必须经常检查并注意工作地点周围的安全状态，有危及安全的情况时，必须采取防护措施。3.9.1.7严禁在储存或加工易燃、易爆物品的场所周围10m范围内进行焊接或切割工作。3.9.1.13焊接或切割工作结束后，必须切断电源或气源，整理好器具，仔细检查工作场所周围及防护设施，确认无起火危险后方可离开。3.9.2.3电焊机的外壳必须可靠接地或接零。接地时期接地电阻不得大于4不得多台串联接地。4.2.4.1吊装工作开始前，应制定施工方案健全施工措施。重大吊装施工方案应报项目监理部审批后方可进行。5.2.4.5接地应用可携型软裸接地线，截面积应符合短路电流的要求，但不得小于25mm2.5.3.3.2 在调整、检修开关设备及传动装置时，必须要防止开关意外脱扣伤人的可靠措施，工作人员必须避开开关可动部分的动作空间。5.3.3.3 对于液压、气动及弹簧操作机构，严禁在有压力或弹簧储能的状态下进行拆装或检修工作。6、电气装置安装工程 高压电器施工及验收规范GB147-1990第4.4.1条 在验收时，应进行下列检查：一、断路器及其操动机构分、合闸指示正确，辅助开关动作正确可靠；二、密度继电器的报警、闭锁定值应符合规定，电气回路传动正确；三、六氟化硫气体压力、泄露率和含水量应符合规定。电气装置安装工程 电气设备交接试验标准（GB50150-2006）第6.0.1条 电力变压器的试验项目，应包括下列内容：一、 测量绕组连同套管的直流电阻；二、 检查所有分接头的变压比；三、 检查变压器的三相接线组别和单相变压器引出线的极性；四、 测量绕组连同套管的绝缘电阻、吸收比或极化指数；五、 测量绕组连同套管的介质损耗角正切值tg；六、 测量绕组连同套管的直流泄露电流；七、 绕组连同套管的交流耐压试验；八、 测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻；九、非纯瓷套管的试验；十、 绝缘油试验；十一、 检查相位。第8.0.1条 互感器的试验项目，应包括下列内容：一、 测量绕组的绝缘电阻；二、 绕组连同套管对外壳的交流耐压试验；三、 测量35kV及以上互感器一次绕组连同套管的介质损耗角正切值tg；四、 测量电压互感器一次绕组的直流电阻；五、 测量1000V以上电压互感器的空载电流和励磁特性；六、 检查互感器的三相接线组别和单相互感器引出线的极性；七、 检查互感器变比；八、 局部放电试验；九、 电容分压器单元件的试验。第12.0.1条 六氟化硫（SF6）断路器试验项目，应包括下列内容：一、 测量每相导电回路的电阻；二、 耐压试验；三、 断路器电容器的试验；四、 测量断路器的分、合闸时间；五、 测量断路器主、辅触头分、合闸的同期性及配合时间；六、 测量断路器分、合闸线圈绝缘电阻及直流电阻；七、 断路器操动机构的试验；八、 套管式电流互感器的试验；九、 测量断路器内SF6气体的微量水含量；十、 密封性试验；十一、 气体密度继电器、压力表和压力动作阀的效验。第18.0.1条 电容器的试验项目，应包括下列内容：一、测量绝缘电阻； 二、并联电容器交流耐压试验。第20.0.1条 避雷器的试验项目，应包括下列内容：一、测量绝缘电阻；二、测量电导或泄露电流，并检查组合元件的非线性系数；三、测量磁吹避雷器的交流电导电流；四、测量金属氧化物避雷器的持续电流；五、测量金属氧化物避雷器的工频参考电压或直流参考电压。五、管理职责划分：1、项目总监：项目经理是项目部执行强条管理的第一责任者，对本项目的执行强条管理负全面领导责任。认真贯彻执行强条管理工作中条例、规范、标准，结合项目的实际施工情况，组织制定强条各项管理办法、规定，并监督实施。2、项目副总监：负责项目部强条的管理工作。组织编制和落实管理工作的规划和计划，审核项目作业指导书。组织建立健全强条管理网络，推进管理工作。组织召开各管理部门关于强条的工作会议，及时解决施工中存在的执行问题。3、专业监理师：第一要负责本部门强条管理工作的全面落实,组织本部门及专业职工认真学习强条中的主要内容，在编写施工组织总设计、专业组织设计、作业指导书及其他相关的技术措施、方案中重点强调和体现强条的相关内容。其次负责质量管理体系运行中针对强条的运行的检查工作，配合体系创优部做好监督检查工作。负责职业安全健康、环境部分的强条内容，组织各施工队负责人加强执行强条内容的意识。在实际工作中积极配合创优部收集相关资料工作。第三还要：按照项目部对执行强条的文件规定，在工作中严格按照强条内条款的执行。做好控制工作。积极配合职能部门的各项检查评比活动。电力工程建设标准强制性条文控制措施实施计划序号控制部位强制性条文内容控制措施实施时间监理人员验证人备注一、设备接地电气装置安装工程 接地装置施工及验收规范GB5016920061接地焊接接地线的焊接采用搭接焊，其焊接长度必须符合下列规定：1、 扁钢为其宽度的2倍（且至少3个棱边焊接）2、 圆钢与扁钢连接时，其长度为圆钢直径的6倍。3、 圆钢与扁钢连接时，其长度为圆钢直径的6倍。搭接焊接时严格按照规程规定进行焊接。2008.9.20迟忠玉张 旭2设备接地电气装置的下列金属部分，均应接地或接零：1） 电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。2） 电气设备的传动装置。3） 控制电缆的金属护层。按规定做好接地。2008.9.20迟忠玉张 旭3接地线每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个电气装置。按规定每个电气设备设两个单独接地线与接地主网相连。2008.11.20迟忠玉张 旭10kV电容器组的栅栏门铰链处应用软铜线连接，以保持良好接地按规定做好接地。2008.12.1迟忠玉张 旭二、主变压器安装电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范GBJ14819901套管安装当含氧量未达到18%以上时，人员不得进入。为了保证主变器身内部的空气流通，含氧量达到18以上，至少打开器身的封盖盖板2处，使里面尽快的达到空气流通，打开后，施工人员必须在15分钟之后方可进入，感觉呼吸顺畅方可进行作业。2009.3.20迟忠玉张 旭2绝缘油滤油绝缘油必须按现行的国家标准电气装置安装工程 电气设备交接试验标准的规定试验合格后，方可注入变压器、电抗器中。不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须做混油试验。在绝缘油的油样提取上要严格按照批次逐次进行试验，出现不合格绝缘油的批次不得和合格油混装同一油罐，待滤油合格后方可与合格油混装到一个灌内，以保证合格油的质量。2009.3.20迟忠玉张 旭3变压器投运变压器、电抗器在试运行前，应进行全面检查，确认其符合运行条件时，方可投入试运行。检查项目如下：（1）本体、冷却装置及所有附件应无缺陷，且不渗油。（2）事故排油设施应完好，消防设施齐全。（3）接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。铁芯和夹件的接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子均应接地；备用电流互感器二次端子应短接接地；套管顶部结构的接触及密封应良好。（4）分接头的位置应符合运行要求；有载调压切换装置的远方操作应动作可靠，指示位置正确。（5）变压器、电抗器的全部电气试验应合格；保护装置整定值符合规定；操作及联动试验正确。（1） 本体、散热器的连接管路、各种仪器仪表、连接法兰、连接件等安装过程中严格控制质量要求，防止渗漏。（2） 现场油池及消防设施配置齐全。（3） 接地引下线与主接地网可靠连接。套管、接地小套管的接地连接用软铜辫子、专用地线连接。将所有的备用端子短接在一起，引至接地端子排，防止误接、误动！（4） 分接头的位置在调整前，按照运行单位的意见进行整定，以满足运行单位的要求。有载调压切换装置的远方操作由调试人员、运行人员共同试验和操动，按照厂家说明书的规定值进行反复调整始终稳定、可靠，方可确定为整定值（5） 常规项目必须按照试验规程进行测试，测试的结果准确率达到100，形成试验报告，提交给电科院审核，并签字方可生效。2009.4.25迟忠玉张 旭三、SF6罐式断路器安装电气装置安装工程 高压电器施工及验收规范GBJ14719901一次连接端子电气连接应可靠且接触良好设备线夹压接压力达到标准，螺栓紧固力矩到达设计标准2009.2.15迟忠玉张 旭2操作机构断路器及其操作机构的联动应正常，无卡阻现象：分、合闸指示正确；辅助开关动作正确可靠。分、合闸试验时全面检查断路器的传动部分2009.3.10迟忠玉张 旭3密度继电器密度继电器的报警、闭锁定值应符合规定；电气回路传动正确密度继电器检验合格后安装2008.12.10迟忠玉张 旭4SF6气体SF6气体压力、泄漏率和含水量应符合规定。SF6气体试验合格后才能充入断路器2008.12.10迟忠玉张 旭四、电缆敷设电气装置安装工程 电缆线路施工及验收规范GB5016820061电缆敷设直埋电缆回填土前，应经隐蔽工程验收合格。回填土应分层夯实。1、挖沟的深度必须保证在800mm深以下；2、电缆无中间接头；3、每200mm分层回填土一次，夯实后方可依次进行下一层的回填土。4、监理旁站监督，并拍照隐蔽施工程序，形成隐蔽记录，当场签字备案。2009.3.4迟忠玉张 旭2电缆护层接地三芯电力电缆终端处的金属护层必须接地良好。动力电缆在终端接线时，将金属护层焊接接地线，连接到接地铜排上，接地端头的压线鼻子握着力符合规定，螺栓紧固力拒值达到规定值。2009.3.15迟忠玉张 旭3电缆防火对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆回路，必须按设计要求的防火阻燃措施施工。选用符合国家标准的防火涂料，按照电缆的分层上下均匀涂刷，不可有遗漏之处。2009.4.10迟忠玉张 旭4防火封堵阻火墙上的防火门应严密，孔洞应封堵；阻火墙两侧电缆应设加防火包带或涂料。选用符合国家标准的防火赌料，由厂家专业人员知道施工，封堵工艺要美观、封堵要严密。电缆沟防火墙的封堵采用防火包和阻燃板制作，两侧的电缆配合防火墙涂刷防火涂料，盖板设立防火墙明显标志。2009.4.10迟忠玉张 旭五、母线施工电气装置安装工程 母线装置施工及验收规范GB5016820061管母线施工母线施焊前，焊工必须经过考试合格由经过监理审查同意后的、有资质的焊工焊接2008.12.5迟忠玉张 旭工程强制性条文计划执行/检查记录表 控制部位强条编号强条内容控制措施执行时间监理人员落实情况检查时间检查人备注设备接地-接地焊接GB501692006接地线的焊接采用搭接焊，其焊接长度必须符合下列规定：1、扁钢为其宽度的2倍（且至少3个棱边焊接）2、圆钢与扁钢连接时，其长度为圆钢直径的6倍。3、圆钢与扁钢连接时，其长度为圆钢直径的6倍。搭接焊接时严格按照规程规定进行焊接。设备接地-设备接地GB501692006电气装置的下列金属部分，均应接地或接零：1）电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。2）电气设备的传动装置。3）控制电缆的金属护层。按规定做好接地。工程强制性条文计划执行/检查记录表 控制部位强条编号强条内容控制措施执行时间监理人员落实情况检查时间检查人备注设备接地-接地线GB501692006每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个电气装置。搭接焊接时严格按照规程规定进行焊接。10kV电容器组的栅栏门铰链处应用软铜线连接，以保持良好接地。按规定做好接地主变压器安装-套管安装GBJ1481990当含氧量未达到18%以上时，人员不得进入。为了保证主变器身内部的空气流通，含氧量达到18以上，至少打开器身的封盖盖板2处，使里面尽快的达到空气流通，打开后，施工人员必须在15分钟之后方可进入，感觉呼吸顺畅方可进行作业。工程强制性条文计划执行/检查记录表 控制部位强条编号强条内容控制措施执行时间监理人员落实情况检查时间检查人备注主变压器安装-绝缘油滤油GBJ1481990绝缘油必须按现行的国家标准电气装置安装工程 电气设备交接试验标准的规定试验合格后，方可注入变压器、电抗器中。不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须做混油试验。在绝缘油的油样提取上要严格按照批次逐次进行试验，出现不合格绝缘油的批次不得和合格油混装同一油罐，待滤油合格后方可与合格油混装到一个灌内，以保证合格油的质量。工程强制性条文计划执行/检查记录表 控制部位强条编号强条内容控制措施执行时间监理人员落实情况检查时间检查人备注主变压器安装-变压器投运GBJ1481990变压器、电抗器在试运行前，应进行全面检查，确认其符合运行条件时，方可投入试运行。检查项目如下：（1）本体、冷却装置及所有附件应无缺陷，且不渗油。（2）事故排油设施应完好，消防设施齐全。（3）接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。铁芯和夹件的接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子均应接地；备用电流互感器二次端子应短接接地；套管顶部结构的接触及密封应良好。（4）分接头的位置应符合运行要求；有载调压切换装置的远方操作应动作可靠，指示位置正确。（5）变压器、电抗器的全部电气试验应合格；保护装置整定值符合规定；操作及联动试验正确。（1）本体、散热器的连接管路、各种仪器仪表、连接法兰、连接件等安装过程中严格控制质量要求，防止渗漏。（2）现场油池及消防设施配置齐全。（3）接地引下线与主接地网可靠连接。套管、接地小套管的接地连接用软铜辫子、专用地线连接。将所有的备用端子短接在一起，引至接地端子排，防止误接、误动！（4）分接头的位置在调整前，按照运行单位的意见进行整定，以满足运行单位的要求。有载调压切换装置的远方操作由调试人员、运行人员共同试验和操动，按照厂家说明书的规定值进行反复调整始终稳定、可靠，方可确定为整定值（5）常规项目必须按照试验规程进行测试，测试的结果准确率达到100，形成试验报告，提交给电科院审核，并签字方可生效。工程强制性条文计划执行/检查记录表 控制部位强条编号强文内容控制措施执行时间监理人员落实情况检查时间检查人备注SF6罐式断路器安装-一次连接端子GBJ1471990电气连接应可靠且接触良好设备线夹压接压力达到标准，螺栓紧固力矩到达设计标准SF6罐式断路器安装-操作机构GBJ1471990断路器及其操作机构的联动应正常，无卡阻现象：分、合闸指示正确；辅助开关动作正确可靠。分、合闸试验时全面检查断路器的传动部分SF6罐式断路器安装-密度继电器GBJ1471990密度继电器的报警、闭锁定值应符合规定；电气回路传动正确密度继电器检验合格后安装SF6罐式断路器安装- SF6气体GBJ1471990SF6气体压力、泄漏率和含水量应符合规定。SF6气体试验合格后才能充入断路器工程强制性条文计划执行/检查记录表控制部位强条编号强文内容控制措施执行时间监理人员落实情况检查时间检查人备注电缆敷设-电缆敷设GB501682006直埋电缆回填土前，应经隐蔽工程验收合格。回填土应分层夯实。1、挖沟的深度必须保证在800mm深以下；2、电缆无中间接头；3、每200mm分层回填土一次，夯实后方可依次进行下一层的回填土。4、监理旁站监督，并拍照隐蔽施工程序，形成隐蔽记录，当场签字备案。电缆敷设-电缆护层接地GB501682006三芯电力电缆终端处的金属护层必须接地良好。动力电缆在终端接线时，将金属护层焊接接地线，连接到接地铜排上，接地端头的压线鼻子握着力符合规定，螺栓紧固力拒值达到规定值。电缆敷设-电缆防火GB501682006对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆回路，必须按设计要求的防火阻燃措施施工。选用符合国家标准的防火涂料，按照电缆的分层上下均匀涂刷，不可有遗漏之处。工程强制性条文计划执行/检查记录表控制部位强条编号强文内容控制措施执行时间监理人员落实情况检查时间检查人备注电缆敷设-防火封堵GB501682006阻火墙上的防火门应严密，孔洞应封堵；阻火墙两侧电缆应设加防火包带或涂料。选用符合国家标准的防火赌料，由厂家专业人员知道施工，封堵工艺要美观、封堵要严密。电缆沟防火墙的封堵采用防火包和阻燃板制作，两侧的电缆配合防火墙涂刷防火涂料，盖板设立防火墙明显标志。母线施工管-母线施工GB501682006母线施焊前，焊工必须经过考试合格由经过监理审查同意后由有资质的焊工焊接工程强制性条文计划执行/检查记录表电气部分黑龙江电力建设监理有限责任公司
