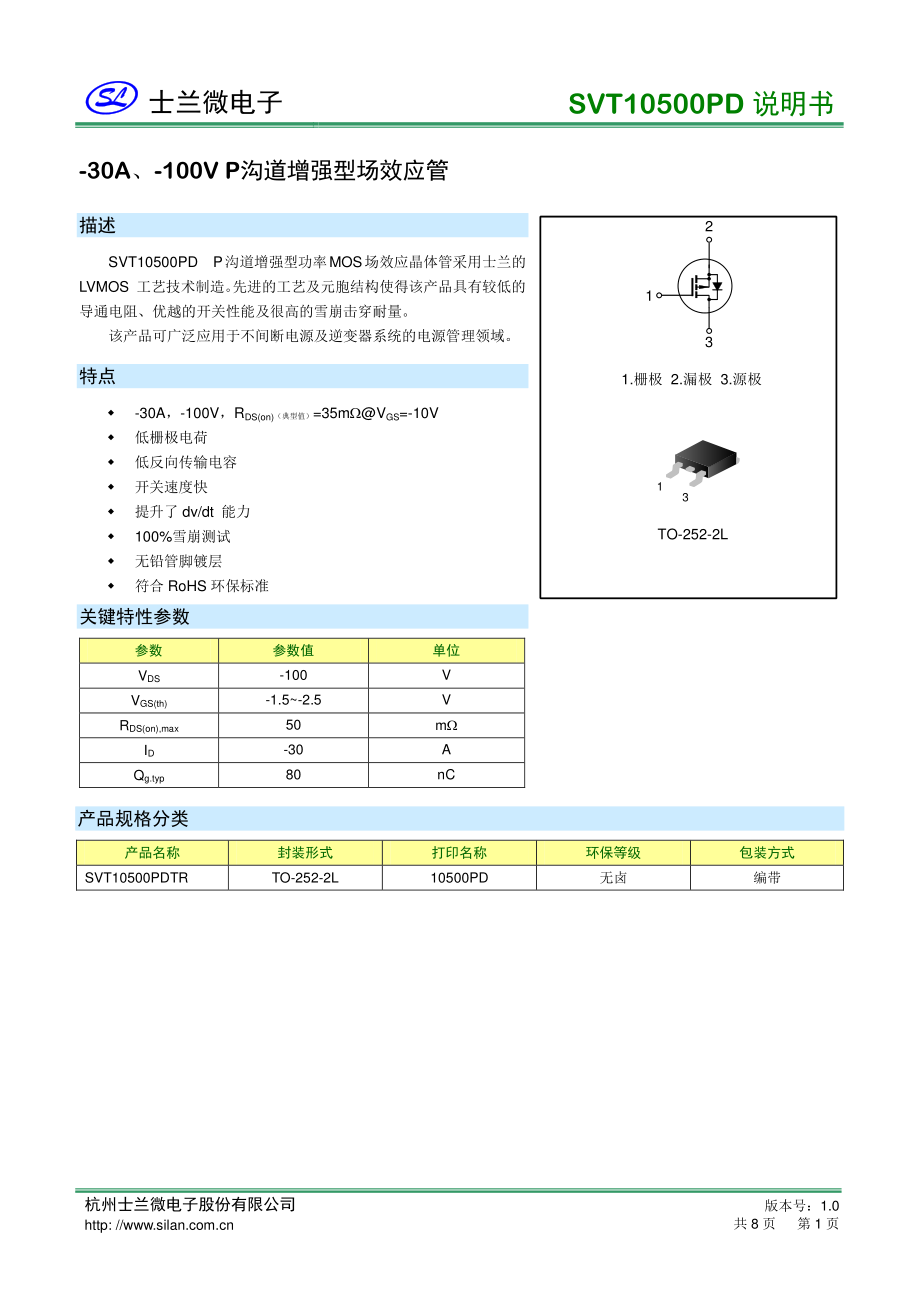

士兰微电子 SVT10500PD 说明书 杭州士兰微电子股份有限公司 版本号：1.0 http: / 共 8 页 第 1 页 -30A、-100V P沟道增强型场效应管 描述 SVT10500PD P沟道增强型功率MOS场效应晶体管采用士兰的LVMOS 工艺技术制造。 先进的工艺及元胞结构使得该产品具有较低的导通电阻、优越的开关性能及很高的雪崩击穿耐量。 该产品可广泛应用于不间断电源及逆变器系统的电源管理领域。 特点 -30A，-100V，RDS(on)（典型值）=35mVGS=-10V 低栅极电荷 低反向传输电容 开关速度快 提升了 dv/dt 能力 100%雪崩测试 无铅管脚镀层 符合 RoHS 环保标准 关键特性参数 参数 参数值 单位 VDS -100 V VGS(th) -1.5-2.5 V RDS(on),max 50 m ID -30 A Qg.typ 80 nC 1.栅极 2.漏极 3.源极231TO-252-2L13 产品规格分类 产品名称 封装形式 打印名称 环保等级 包装方式 SVT10500PDTR TO-252-2L 10500PD 无卤 编带 士兰微电子 SVT10500PD 说明书 杭州士兰微电子股份有限公司 版本号：1.0 http: / 共 8 页 第 2 页 极限参数(除非特殊说明，TA=25C) 参数 符号 测试条件 参数值 单位 最小值 典型值 最大值 漏源电压 VDS - -100 - - V 栅源电压 VGS - -20 - 20 V 漏极电流 ID TC=25C - - -30 A TC=100C - - -20 A 漏极脉冲电流（注 1） IDM TC=25C - - -120 A 耗散功率（注 2） PD TC=25C - - 104 W 单脉冲雪崩能量 EAS L=0.5mH，VDD=-80V，RG=25， 开始温度Tj=25C - - 289 mJ 单脉冲电流 IAS - - - -34 A 工作结温范围 TJ - -55 - 150 C 贮存温度范围 Tstg - -55 - 150 C 热特性 参数 符号 测试条件 参数值 单位 最小值 典型值 最大值 芯片对表面热阻，底部 RJC - - - 1.2 C/W 芯片对环境的热阻 RJA - - - 62.0 C/W 焊接温度（SMD） Tsold 回流焊：101sec，3times 波峰焊：20-10sec，1time - - 260 C 士兰微电子 SVT10500PD 说明书 杭州士兰微电子股份有限公司 版本号：1.0 http: / 共 8 页 第 3 页 电气参数(除非特殊说明，Tj=25C) 静态参数静态参数 参数 符号 测试条件 参数值 单位 最小值 典型值 最大值 漏源击穿电压 BVDSS VGS=0V，ID=-250A -100 - - V 漏源漏电流 IDSS VDS=-100V，VGS=0V，TJ=25C - - -1.0 A VDS=-100V，VGS=0V，TJ=125C - -1.0 -10 栅源漏电流 IGSS VGS= 20V，VDS=0V - - 100 nA 栅极开启电压 VGS(th) VGS=VDS，ID=-250A -1.5 - -2.5 V 导通电阻 RDS(on) VGS=-10V，ID=-15A - 35 50 m VGS=-4.5V，ID=-10A 45 65 栅极电阻 Rg f=1MHz - 12 - 动态参数动态参数 参数 符号 测试条件 参数值 单位 最小值 典型值 最大值 输入电容 Ciss f=1MHz，VGS=0V，VDS=-25V - 4440 - pF 输出电容 Coss - 233 - 反向传输电容 Crss - 144 - 开启延迟时间 td(on) VDD=-50V，VGS=-10V， RG=9.1，ID=-15A （注 3， 4） - 9.8 - ns 开启上升时间 tr - 41 - 关断延迟时间 td(off) - 258 - 关断下降时间 tf - 90 - 栅极电荷量 Qg VDD=-50V，VGS=-10V，ID=-15A （注 3，4） - 80 - nC 栅极-源极电荷量 Qgs - 19 - 栅极-漏极电荷量 Qgd - 15 - 栅极-平台电压 Vplateau - 4.1 - V 源源-漏二极管特性参数漏二极管特性参数 参数 符号 测试条件 最小值 典型值 最大值 单位 连续二极管正向电流 IS TC=25C ,MOS 管中源极、漏极构成的反偏 P-N 结 - - -30 A 二极管脉冲电流 IS,pulse - - -120 源-漏二极管压降 VSD IS=-10A,VGS=0V - - -1.4 V 反向恢复时间 Trr IS=-15A,VGS=0V, dIF/dt=100A/s (注 3) - 31 - ns 反向恢复电荷 Qrr - 0.05 - C 注：注： 1. 脉冲时间5s； 2. 耗散功率值会随着温度变化而变化，当大于25C时耗散功率值随着温度每上升1度减少0.83W/C； 3. 脉冲测试：脉冲宽度300s，占空比2%； 4. 基本上不受工作温度的影响。 士兰微电子 SVT10500PD 说明书 杭州士兰微电子股份有限公司 版本号：1.0 http: / 共 8 页 第 4 页 典型特性曲线 图 1. 输出特性漏极电流 - -ID (A)漏源电压 - -VDS(V)图 2. 传输特性栅源电压 - -VGS (V)漏极电流 - -ID (A)漏极电流 - -ID (A)漏源导通电阻 - RDSON (m)图 3. 导通电阻 vs. 漏极电流栅源电压 - -VGS (V)漏源导通电阻 - RDSON (m)图 4. 导通电阻 vs. 栅源电压图 5. 开启电压VS.温度特性栅源开启电压- -VGS(th) (V)结温 - Tj( C)反向漏极电流 - -IDR(A)源漏电压 - -VSD (V)图6. 体二极管正向压降 vs. 源极电流和温度102030405060700102030400.111010010000246810注：1.VDS=-5V2.250S 脉冲测试25 C150 C-55 C040801201602002345678910注：TJ=25 CVGS=-4.5VVGS=-8.0VVGS=-10V01234-100-50050100150200注：ID=-15ATJ=25 CTJ=150 C注：ID=-250A0.111010010000.00.20.40.60.81.01.21.4-55 C25 C150 C注：1.250S 脉冲测试2.VGS=0V0204060801001200246810注：1.250s 脉冲测试2.TJ=25 CVGS=-5.0VVGS=-3.0VVGS=-4.5VVGS=-15VVGS=-7.0VVGS=-3.5VVGS=-4.0V 士兰微电子 SVT10500PD 说明书 杭州士兰微电子股份有限公司 版本号：1.0 http: / 共 8 页 第 5 页 典型特性曲线（续） 图7. 电容特性电容 (pF)漏源电压 - -VDS(V)栅源电压 - -VGS(V)总栅极电荷 - QG (nC)图 8. 电荷量特性漏源击穿电压 (标准化) BVDSS图 9. 击穿电压 vs. 温度特性结温 - TJ( C)结温 - TJ( C)漏源导通电阻 (标准化) - RDS(ON)图 10. 导通电阻 vs. 温度特性耗散功率 PD(W)图 12. 耗散功率 vs. 温度温度 - TC( C)漏极电流-ID (A)漏源电压 -VDS (V)图 11. 最大安全工作区域0.80.91.01.11.2-100-50050100150200注：1. VGS=0V2. ID=-250uA0.00.51.01.52.02.53.0-100-50050100150200注：1. VGS=-10V2. ID=-15A10-1100101102100101102103103注: TC=25 C10ms1ms100sDC10-1此区域工作受限于RDS(ON)0204060801001200255075100125150175110100100010000100000020406080100Ciss=Cgs+Cgd(Cds=shorted)Coss=Cds+CgdCrss=CgdCissCrssCoss注：1. VGS=0V2. f=1MHz0246810120153045607590VDS=-80VVDS=-50VVDS=-20V注： ID=-15A 士兰微电子 SVT10500PD 说明书 杭州士兰微电子股份有限公司 版本号：1.0 http: / 共 8 页 第 6 页 典型测试电路 与待测器件参数一致待测器件VGSIgVDS-VGS-10VChargeQgQgsQgd 栅极电荷量测试电路及波形图开关时间测试电路及波形图VDSVGSRGRLVDDVGSVDSVGS90%10%td(on)tontrtd(off)tofftfEAS测试电路及波形图VDSRGVDDVGSLtpID-BVDSS-IAS-VDDtpTime-VDS(t)-ID(t)EAS =12LIAS2BVDSSBVDSSVDD待测器件待测器件Vgs(th)Qg(th) 士兰微电子 SVT10500PD 说明书 杭州士兰微电子股份有限公司 版本号：1.0 http: / 共 8 页 第 7 页 封装外形图 TO-252-2L 单位：毫米 Eject pin（note1）Ac2A1cLHbeL4L1DEb3 AA1bb3cc2DEeHLL42.102.302.500.660.760.895.105.335.460.450.650.450.655.806.106.406.306.606.909.6010.1010.601.401.501.700.600.801.002.30TYPL12.90REF0.1270MAXNOMMINMILLIMETERSYMBOL 重要注意事项重要注意事项： 士兰保留说明书的更改权，恕不另行通知。客户在下单前应获取我司最新版本资料，并验证相关信息是否最新士兰保留说明书的更改权，恕不另行通知。客户在下单前应获取我司最新版本资料，并验证相关信息是否最新和完整。和完整。 我司产品属于消费类和我司产品属于消费类和/或民用类电子产品。或民用类电子产品。 在应用我司产品时请不要超过产品的最大额定值，否则会影响整机的可靠性。任何半导体产品特定条件下都有在应用我司产品时请不要超过产品的最大额定值，否则会影响整机的可靠性。任何半导体产品特定条件下都有一定的失效或发生故障的可能，买方有责任在使用我司产品进行系统设计、试样和整机制造时遵守安一定的失效或发生故障的可能，买方有责任在使用我司产品进行系统设计、试样和整机制造时遵守安全标准并全标准并采取安全措施，以避免潜在失败风险可能造成人身伤害或财产损失情况的发生。采取安全措施，以避免潜在失败风险可能造成人身伤害或财产损失情况的发生。 购买产品时请认清我司商标，如有疑问请与本公司联系。购买产品时请认清我司商标，如有疑问请与本公司联系。 转售、应用、出口时请遵守中国、美国、英国、欧盟等国家、地区和国际出口管制法律法规。转售、应用、出口时请遵守中国、美国、英国、欧盟等国家、地区和国际出口管制法律法规。 产品提升永无止境，我公司将竭诚为客户提供更优秀的产品！产品提升永无止境，我公司将竭诚为客户提供更优秀的产品！ 我司网站我司网站 http: / 士兰微电子 SVT10500PD 说明书 杭州士兰微电子股份有限公司 版本号：1.0 http: / 共 8 页 第 8 页 产品名称： SVT10500PD 文档类型： 说明书 版 权： 杭州士兰微电子股份有限公司 公司主页： http: / 版 本： 1.0 修改记录： 1. 正式版本发布
