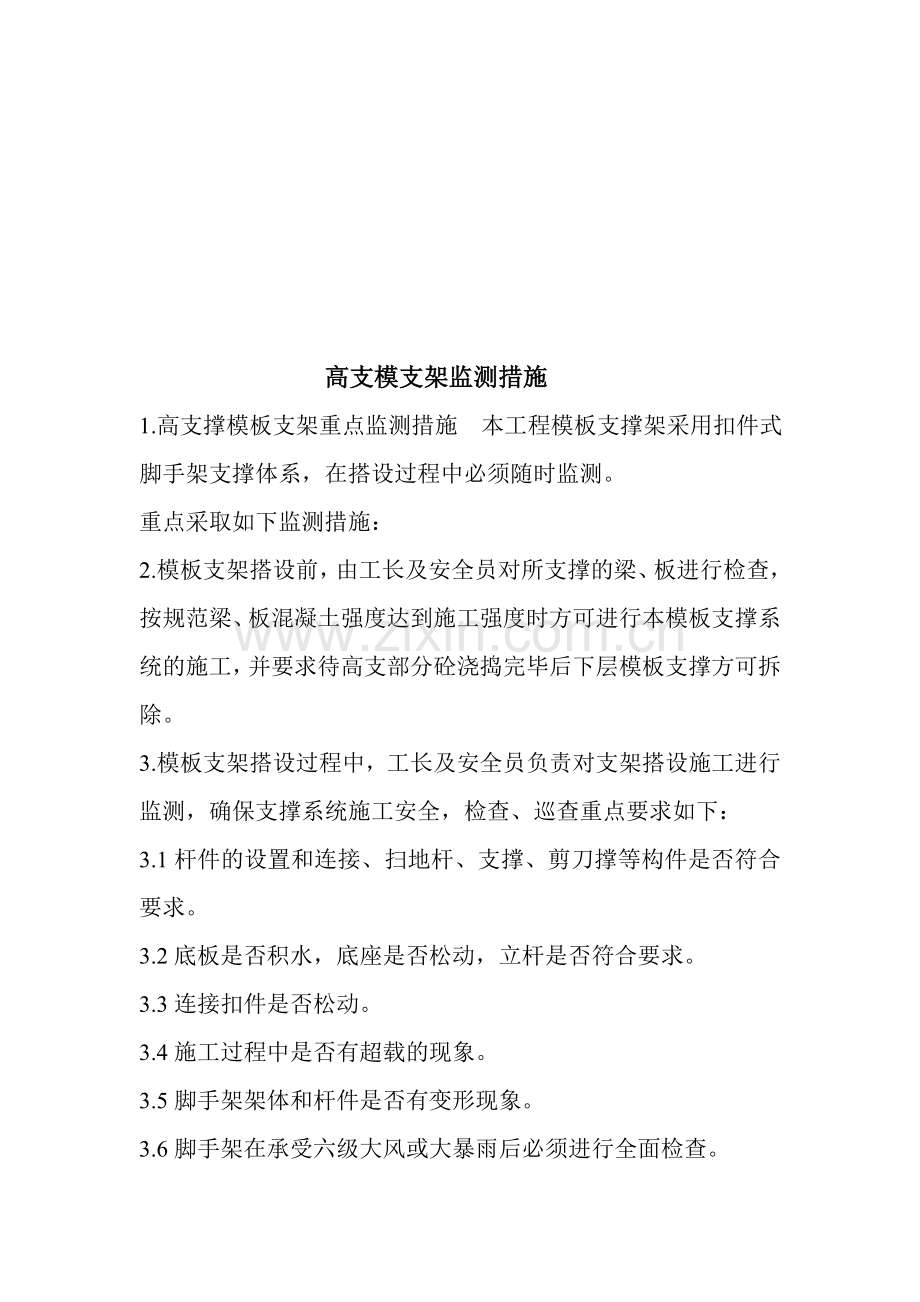

高支模支架监测措施
1.高支撑模板支架重点监测措施 本工程模板支撑架采用扣件式脚手架支撑体系，在搭设过程中必须随时监测。
重点采取如下监测措施：
2.模板支架搭设前，由工长及安全员对所支撑的梁、板进行检查，按规范梁、板混凝土强度达到施工强度时方可进行本模板支撑系统的施工，并要求待高支部分砼浇捣完毕后下层模板支撑方可拆除。
3.模板支架搭设过程中，工长及安全员负责对支架搭设施工进行监测，确保支撑系统施工安全，检查、巡查重点要求如下：
3.1杆件的设置和连接、扫地杆、支撑、剪刀撑等构件是否符合要求。
3.2底板是否积水，底座是否松动，立杆是否符合要求。
3.3连接扣件是否松动。
3.4施工过程中是否有超载的现象。
3.5脚手架架体和杆件是否有变形现象。
3.6脚手架在承受六级大风或大暴雨后必须进行全面检查。

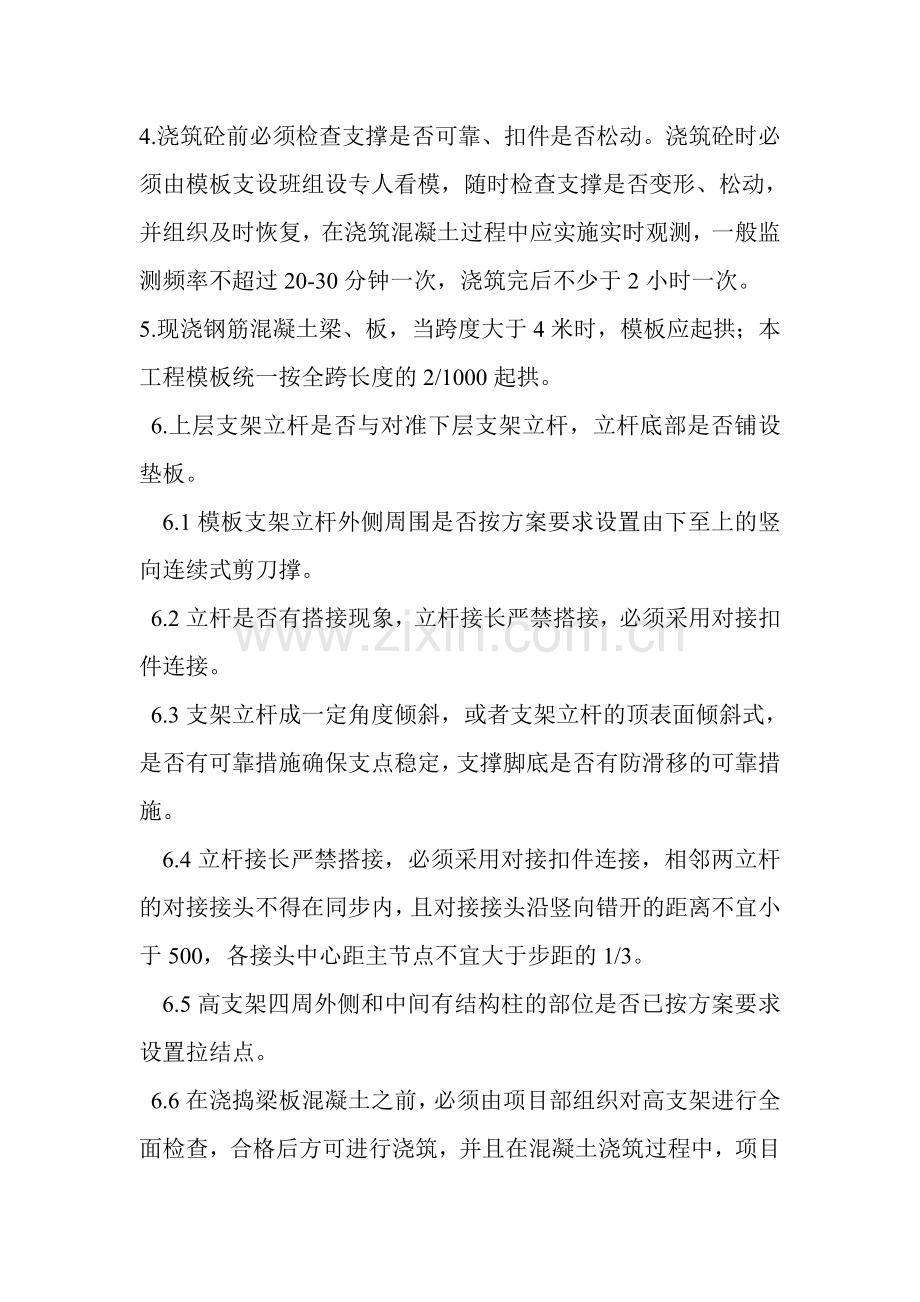

4. 浇筑砼前必须检查支撑是否可靠、扣件是否松动。浇筑砼时必须由模板支设班组设专人看模，随时检查支撑是否变形、松动，并组织及时恢复，在浇筑混凝土过程中应实施实时观测，一般监测频率不超过20-30分钟一次，浇筑完后不少于2小时一次。
5.现浇钢筋混凝土梁、板，当跨度大于4米时，模板应起拱；本工程模板统一按全跨长度的2/1000起拱。
6.上层支架立杆是否与对准下层支架立杆，立杆底部是否铺设垫板。
6.1模板支架立杆外侧周围是否按方案要求设置由下至上的竖向连续式剪刀撑。
6.2立杆是否有搭接现象，立杆接长严禁搭接，必须采用对接扣件连接。
6.3支架立杆成一定角度倾斜，或者支架立杆的顶表面倾斜式，是否有可靠措施确保支点稳定，支撑脚底是否有防滑移的可靠措施。
6.4立杆接长严禁搭接，必须采用对接扣件连接，相邻两立杆的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500，各接头中心距主节点不宜大于步距的1/3。
6.5高支架四周外侧和中间有结构柱的部位是否已按方案要求设置拉结点。
6.6在浇捣梁板混凝土之前，必须由项目部组织对高支架进行全面检查，合格后方可进行浇筑，并且在混凝土浇筑过程中，项目技术负责人、质安员、施工员必须随时对高支架进行观测。
6.7因高支架直接支撑在一层顶板上，故在高支架模板支撑架施工完毕至拆除高支撑架前，严禁拆除顶板的模板支撑，待高支撑架拆除完毕后方可拆除高支撑区一层的模板支撑；高支撑架的拆除按现场留置的同养试块达到拆除要求强度时，方可拆架。
7.高支撑模板支架搭设时监测措施
7.1安装前应在楼面或地面弹出支撑架纵、横方向位置线，并进行抄平。本工程高支架基础直接落在地下室顶板和楼面上。
7.2支撑架的组装要求和顺序可参考外脚手架搭设中相应的规定。
7.3顶托处应采取措施防止被砂浆、水泥浆等污物填塞螺纹。 7.4满堂脚手架顶部施工操作层应满铺脚手板，并采取可靠连接方式与支撑架横梁固定。
7.5搭设用的钢管规格、间距、扣件应符合设计要求，每根立杆底部应设置垫板或者垫木。
7.6立杆底部的垫板应有足够的强度和支承面积，且应中心承载。
7.7模板及其支架在安装过程中，必须设置有效的防倾覆临时固定设施。
8.高支撑模板支架使用时监测措施
8.1脚手架使用过程中应避免产生偏心荷载。泵送混凝土时，应随浇、随捣、随平整，混凝土不可堆在输送管道出口处，以免产生较大的堆积荷载，使架子偏心受荷；装卸其它物料时亦防止对模板支撑或脚手架产生偏心、振动和冲击。
8.2水平加固杆、交叉支撑等不得随意拆卸，施工要求拆卸时，应待施工完毕后马上补齐。
8.3模板支撑及满堂脚手架下方，施工人员不得经常出入。
8.4穿着安全：现场操作人员不得赤脚、穿硬底鞋、拖鞋或高跟鞋，必须戴安全帽。
8.5浇筑同时应控制混凝土出料时不成堆，泵管设置严禁与支撑架连接且不得与外架连接，泵管设置应另外进行加固以防碰到架体使架体变形失稳。
8.6支撑架上堆料限制：支撑架的操作层应保持畅通，不得堆放超载的材料。交通过道应有适当高度。工作前应检查脚手架的牢固性和稳定性。
8.7模板和支撑承载安全：模板在支撑系统未钉稳牢前不得上人；在未安装好的梁底板或平台上不得放重物或行走。在安装好的模板上，不得堆放超载的材料和设备等。
8.8恶劣天气限制：凡遇到恶劣天气，如大雨、大雾及6级以上的大风时，应停止露天高空作业。风力达到5级时，不得进行大块模板和高支模板等大件模具的露天吊装和支撑作业。
9.高支撑模板支架拆除时监测措施
9.1梁、柱、墙的侧模板，一般在混凝土强度能保证其表面及棱角不因拆模而受损坏时，方可拆除。梁、板等底模则要求混凝土强度符合《混凝土结构工程施工质量验收规范》（GB50204-2015）要求，模板才可以拆除。在支拆挑檐的模板时，必须有可靠的安全措施。
9.2在高空拆模时。作业区四周及进出口处应设围栏并加设明显标志和警示牌，严禁非操作人员进入作业区，垂直运输模板和其它材料时，应有统一指挥，统一信号。
9.3所有构件拆模之前必须填写拆模申请表，待监理单位以及施工单位技术负责人同意签字后，方可拆模。
9.4拆除模板时，不得用力过猛或身体前倾，避免连人带板坠落，拆除高处部位的模板时，必须站稳在脚手架上操作，不得站在正在拆除的模板下面操作。平台及楼板模板上的预留孔洞，应使用木板或安全网盖好或设围栏。
9.5模板和支模安拆时，指挥、挂卡环和拆环人员必须站在安全可靠的地方操作，严禁人员随模板起吊。装拆组合模板时，上下应有人接应，模板及配件应随装拆随转运；严禁从高向下抛掷，已松动件必须拆卸完毕方可吊运。拆除的木模板，应将板上的朝天钉子向下，并及时运至堆放地点拔除 。
10.监测点布设
10.1在支架边角位置及中间按每隔15m间距设置监测剖面。每个监测剖面应布置不少于2个支架水平位移和立杆变形监测点、3个支架沉降观测点。监测仪器精度应满足现场监测要求，并设变形监测报警值。
10.2监测频率：在浇筑混凝土的过程中应实施实时监测，一般监测频率不宜超过20～30分钟一次。
使用过程中，在以下阶段（工况）对以下部位进行沉降及位移监测：
（1）、在模板支撑架搭设过程中和模板安装完毕应实时监测；
（2）、钢筋安装完工后；
（3）、在砼浇筑到60%、80%、100%后；
（4）、砼终凝前后。
10.3监测时间可根据现场实际情况进行调整。监测时间应控制在高支模使用时间至砼终凝后。
11.0 监测控制
采用经纬仪、水准仪对支撑体系进行监测，主要监测体系的水平、垂直位置是否有偏移。
12.0 扣件式钢管脚手架高支模搭设允许偏差及监测变形预警值
序号
项目
搭设允许偏差
变形预警值
检查工具
1
立杆钢管弯曲3m＜L≤4m
4m＜L≤6.5m
≤12mm
≤20mm
》15mm
》25mm
吊线和卷尺
2
水平杆、斜杆的钢管弯曲L≤6.5m
≤30mm
》35
吊线和卷尺
3
立杆垂直度全高
绝对偏差≤50mm
10mm
经纬仪及钢板尺
4
立杆脚手架高度H内
相对值≤H/600
18mm
吊线和卷尺
5
支架沉降观测
＜10mm
8mm
水准仪
6
支架水平位移
/
10mm
经纬仪及钢板尺
13.0、当监测数据超过上表预警值时必须立即停止浇筑砼，疏散人员，并进行加固处理
