4万平米工业厂房设备安装施工组织设计方案.Doc

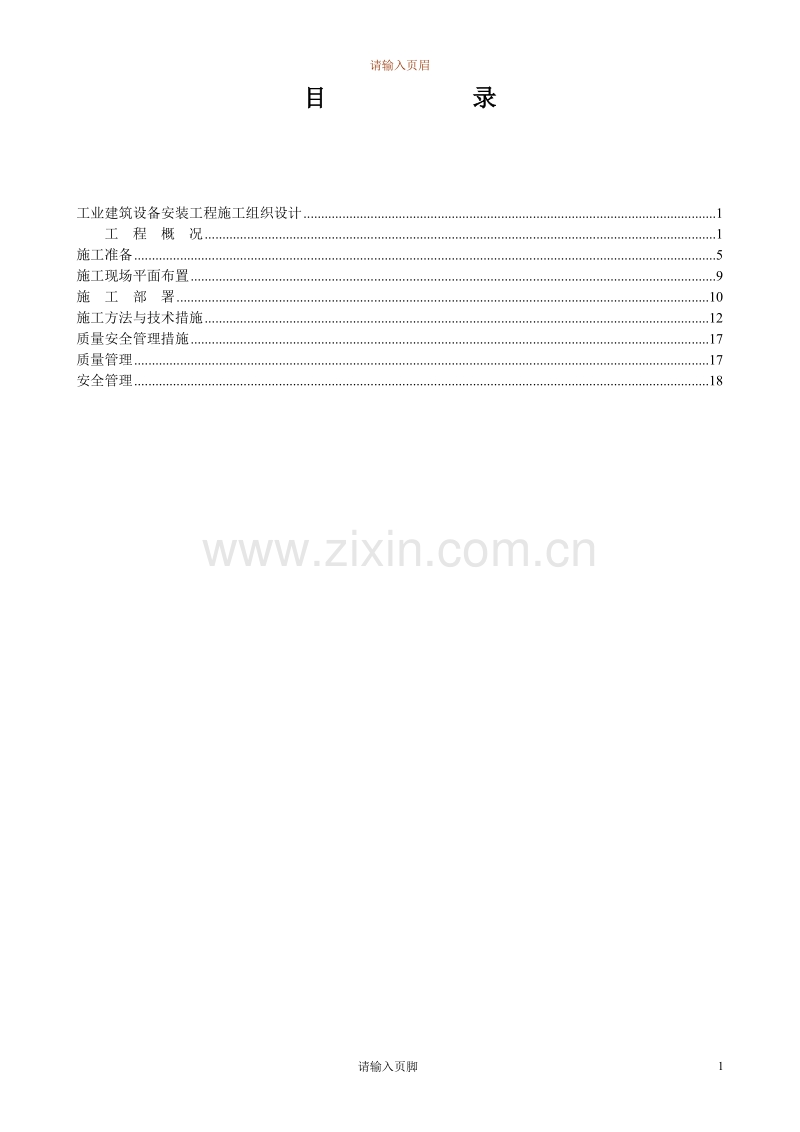

请输入页眉请输入页脚目 录工业建筑设备安装工程施工组织设计1工 程 概 况1施工准备5施工现场平面布置9施 工 部 署10施工方法与技术措施12质量安全管理措施17质量管理17安全管理181请输入页脚工业建筑设备安装工程施工组织设计工 程 概 况某厂占地面积为84830，建筑面积为41000，其中主车间为10000，工程投资2亿元，其中设备安装工作量为1190万元。工厂的平面布置如图7所示，建有主车间、空压站、辅助车间、锅炉房、重油站、给水站、煤气加压站、原材料库、仓库、污水处理站、变配电室、办公楼、综合楼、汽车库和自行车棚等15个分项工程。全厂机械设备安装工程量如表7所示，共安装各型机械设备136台，重2599t，轨道长1160m，构件加工制作102.6t。其中主要有轧钢机、桥式起重机、蒸汽锅炉、加热炉、立式油罐、煤气贮罐、压力机、空气压缩机、输送机、风机、泵、输送辊道、剪切机以及各种金属切削机床。管道安装工程量如表8所示，共安装管道长20677m。电气安装工程量如表9所示，其中有电力电缆34850m，控制电缆21910m，导线47060m，高压开关柜32台，低压开关柜127台，电气配管13750m，电力变压器4台，灯具1078套。图7 某厂平面布置图按使用要求，全部设备安装任务须一年完成，联动试运转完毕，具备试生产条件。 墙板安装质量要求 表7分项工程名称设备编号机械设备名称型号或规格单位数量重 量（t）设备到货日期主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间主车间空压站空压站空压站空压站空压站辅助车间辅助车间辅助车间辅助车间辅助车间辅助车间辅助车间辅助车间辅助车间辅助车间1-11-21-31-41-51-61-71-81-91-101-111-121-131-141-151-161-171-181-191-201-211-221-231-241-251-261-271-281-291-301-312-12-22-32-42-53-13-23-33-43-53-63-73-83-93-10加热炉推钢机出料机输送小车受料辊道机前输送辊道机前摆动升降台机后摆动升降台轧钢机组推床机后辅助辊道输送辊道矫正机堆料台输出辊道划线台受料辊道划线台划线台输送辊道输送辊道圆盘式剪切机中间辊道剪切机堆料台辊子床剪切机剪切机废钢剪切机桥式起重机桥式起重机桥式起重机桥式起重机空气压缩机同步电机贮气罐冷却器桥式起重机普通车床普通车床精密车床摇臂钻床摇臂钻床深孔钻镗床立式铣床万能铣床铣齿机滚齿机240P=30t3501400350200014003502000350200035020003502000350200035020003502000600t600t400t500t100t/20t50t/10t75t/20t30t/5t5L-40/8TDK型250kW810410040.85tC630C0630CM6150Z3080Z3040TQ2160X53TX6134Y2250Y3150台台台台组组台台套台组组台台组组组组组组组台组台台台台台台台台台台台台台台台台台台台台台台台11111111111111111111111111112113333111111111111936520256010085.2110393225246326264334528602134123041119101311541235013.593.64.2153.915.42123.2365.12.872.4第4个月第5个月第4个月第4个月第3个月第3个月第3个月第3个月第3个月第3个月第3个月第3个月第4个月第4个月第4个月第4个月第4个月第4个月第4个月第5个月第5个月第5个月第5个月第5个月第5个月第5个月第5个月第2个月第2个月第2个月第2个月第6个月第6个月第6个月第6个月第5个月第3个月第3个月第3个月第3个月第3个月第4个月第3个月第3个月第3个月第3个月辅助车间辅助车间辅助车间辅助车间辅助车间辅助车间辅助车间辅助车间锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房锅炉房重油站重油站重油站给水站给水站煤气加压站煤气加压站原材料仓库仓库污水处理站3-113-123-133-143-153-163-173-184-14-24-34-44-54-64-74-84-94-104-114-124-134-144-154-164-174-184-194-204-214-224-235-15-25-36-16-27-17-219-110-1外圆磨床套丝机牛头刨床牛头刨床龙门刨床砂轮机桥式起重机闭式单点压力机卧式快装锅炉省煤器鼓风机锁气器引风机除尘器分气缸盐液泵钠离子交换器蒸汽泵原水加压泵给水泵水箱装载机振动格筛鄂式破碎机煤斗封闭式胶带输送机螺旋输送机喷雾带式输送机刮板式输送机自动上料机自动卸料机油泵油泵油罐水泵水泵煤气柜煤气加压泵桥式起重机桥式起重机水泵轨道构件制作MQ1320S8139B635-1B6050BY201635015t/3tJA31-250KZL-4-13-AGG4-1GY4-1XZD/G11505002000 Y40FS-20JNN-1、2QB-32BA-61GCA810m31m3PE1502A718、48m250、22mB=2500.65 m33U35-16CH-301000 m34B54100DF1651000 m350t/30t10t100DF165台台台台台台台台台台台台台台台台台台台台台台台台只台台台台台台台台台台台台台台台台mt111113114444441121151111411111122222121131160102.62.5111.84012630.576622280.80.120.20.2122120.59224110.20.2560.20.2250.423170.6第3个月第3个月第3个月第3个月第4个月第3个月第3个月第4个月第7个月第7个月第7个月第7个月第7个月第7个月第7个月第7个月第7个月第7个月第7个月第7个月第7个月第7个月第7个月第7个月第8个月第8个月第8个月第8个月第8个月第8个月第8个月第5个月第5个月第5个月第8个月第8个月第8个月第8个月第6个月第7个月第9个月第2个月 管道安装工程量表 表8序号材料名称规格（mm）数量（m）材料供应日 期序号材料名称规格（mm）数量（m）材料供应日 期12345678无缝钢管无缝钢管无缝钢管钢板卷管镀锌钢管镀锌钢管黑铁管黑铁管184857108133219377800Dg1540Dg5040Dg1540Dg50808253530660690326018543130940第2个月第2个月第2个月第1个月第1个月第1个月第1个月第1个月91011121314铸铁水管铸铁水管坑 管铜 管塑 料 管衬 胶 管合 计Dg75200Dg250400Dg5020061010658913325201350119021026025820677第1个月第1个月第1个月第4个月第3个月第3个月 电气安装工程量表 表9序号电气设备或材料名称单位数量到货日期序号电气设备或材料名称单位数量到货日期 1234567电力变压器电力电缆控制电缆导线高压开关柜低压开关柜电气配管台mmm台台m43485021910470603212713750第1个月第1个月第3个月第2个月第1个月第1个月第1个月891011121314照明和动力配电箱滑触线角钢电缆终端头制作接线电缆槽及托盘制作灯具接地扁钢、角钢、圆钢铜、铝母排只m个m套mm2147502790750107813602100第2个月第2个月第2个月第2个月第2个月第2个月本工程的特点是机械设备安装量大，工程复杂，技术要求高，工期紧。必须充分做好施工准备，全面规划，合理部署，采取正确的施工方法与技术措施，妥善安排力量，有计划地组织均衡施工，才能按期完成安装任务。施工准备做好施工准备，可以减少施工中的混乱，保证安装工作有秩序地顺利进行，对实现均衡施工，缩短工期，确保工程质量和安全生产，减少浪费和降低工程成本都将起到重要作用。（1）施工图纸会审。机械设备、管道和电气等专业在了解设计意图和各自熟悉施工图纸的基础上，组织起来对施工图纸集中进行会审，使施工图纸资料齐全、正确和一致，符合现行的施工验收规范和标准，技术既先进又切实可行。通过会审，对施工图纸上存在的各种问题，在施工前以书面方式提出，求得解决，并有正常的签证和审批手续。（2）编制施工预算。根据安装工程实物量，套用国家颁发的统一施工劳动定额，算出各分项工程安装所需工种的用工数，并在此基础上汇总算出各工种所需总工日数，如表10所示。 各工种安装工日汇总表 表10工种机械设备安装管道安装电气安装筑炉构件制作加工小计钳 工管 工电 工冷作工起重工焊 工筑炉工油漆工合 计83851042569117013311715095808507424100691159636858760348850537935379579513401548503072651838595806858399269357501795186645912（3）摸清设备和主要材料的到货时间。表7表9中所示设备和材料的到货时间，需满足工程进度的需求，对于某些不能满足进度要求的设备和材料必须报请有关部门落实解决，以免影响工程进度。（4）编制安装工程进度表和施工过程中的劳动力动态表。根据建设单位提出的建厂工期要求，按照土建进度、设备和材料的到货时间、施工准备等情况，编制安装工程进度表，如图8所示。在此基础上编制施工过程中的劳动力动态表，如表11所示，供掌握和调配劳动力用。图8 机电设备安装工程进度网络图设备安装劳动力动态表 表11 （5）提出预制加工件，绘制加工图，事先安排加工。（6）提出安装用主要施工机具计算如表12所示。除使用吊机外，还采用了一些国内较新的机具，如激光经纬仪、冲击电钻、电动套绞机、切管机、校线通话机，型钢卷圆机、电动试压泵、保温喷涂机和湿法切砖机等，以提高机械化施工程度，减轻劳动强度，加速工程进度。 设备安装主要施工机相具表 表12序号机 具 名 称型 号 或 规 格单位数量备 注12345678910激光经纬仪经纬仪水准仪框架式水平仪框架式水平仪盒式水准器钢直尺钢直尺内径千分尺深度游标卡尺J2JD0.04mm/m0.02mm/m长2m,0.02mm/m长4m，0.04mm/m502000mm0300mm台台台只只只根根套把11266101122用于较高精度直线和角度坐标测量用于测量标高和水平用于测量精密机械设备水平用于测量轧钢机水平用于测量同心和内径11121314151617181920百分表（带架）塞尺量块宽座角尺万能角尺重型力矩扳手重型套筒扳手冲击电钻冲击电钻冲击电钻0.01mm长300mm，17片83块，2级6301000mm0320精度220kNcm28件回ZIJ-10回ZIJ-16回ZIJ-20副把套把把套套只只只6412224161818供校对和测间隙用用于测量垂直度用于测量斜面和斜度21222324252627282930手持式角向砂轮机简易螺旋千斤顶錾斧砂轮切管机吊线架砂轮机移动式空压机交、直流电焊机氩弧焊机电缆盘托架150mmM25M401kg350mm350mmP=0.8Mpa大、中、小只只只台副台台台台副46604011625343各4用于找正设备用于錾凿基础平面用于吊钢丝线精密找中心用于支承电缆敷设31323334353637383940无线电对讲机校线通话机手提式半导体喇叭电动套丝机电动套丝机电动套丝机电管套丝机液压弯管器电动卷扬机电动卷扬机（有线）Dg50mmDg70mm Dg100mmDg50mmDg70mm5t3t副副只台台台台台台台2643224484用于校对电机接线序号41424344454647484950电动卷扬机电动卷扬机16t轮胎式起重机40t液压汽车起重机35t轮胎式起重机110t液压汽车起重机8t液压汽车起重机平板车路基箱板桁架式起重扒杆1.5t1tQL3-16型NK-400EKM3535L3000Q2-840t长4m140t,18m台台台台台台台台块套8811111130173台班45台班25台班用于现场运输设备51525354555657585960桁架式起重扒杆角钢加强的钢管扒杆钢管扒杆滚管滚管道木脚手板电动卷板机电动剪板机型钢卷圆机80t,18m3778,50t2738,17t7582500mm7582000mm2002002000(mm)502004000(mm)=12mm=12mm12号套套套根根根块台台台111404015080111用于槽钢和角钢卷圆6162636465湿式切砖机鼓风机聚氨酯保温喷涂机电动试压泵多级离心式试压泵400mm8号,162002990m3/hP=15Mpa台台台台台12111用于切割耐火砖用于油罐施工时“鼓风浮升”用于油罐外保温喷涂用于管道试压6667686970台式钻床排风扇潜水抽水泵挖土机推土机1.6Mpa16mm76mm台台台台台616411用于厂区总体给水管道挖土用于回填土和平整场地需要注意的是，对大型吊装机械应根据施工进度提出实际需用台班计划，减少等工浪费现象。如110t吊机，配合安装轧机，需用25台班；再如40t和35t吊机，安装油罐和气柜，分别为73台班和45台班。（7）明确安装技术要求和验收标准。对于规范中没有的非标准设备，应由设计、建设、制造和安装单位共同拟订安装技术要求。（8）确定劳动组织，下达施工任务，进行技术交底，熟悉施工图纸，做到心中有底。（9）提出需要编制施工方案和安装工艺的项目。本工程计有：1）1400轧钢机安装施工方案；2）油罐制作安装施工方案；3）桥工起重机安装方式方案；4）锅炉安装工艺；5）压缩机安装工艺；6）金属切削机床安装工艺。（10）提出技术学习和培训计划，施工前实施，以满足工程需要。提出的依据是工程上所应用的新技术、新工艺和新设备，以及施工单位的实际技术状况。本工程有下列5项：1）组织4名职工，学习和掌握聚氨酯喷涂保温技术，以从事两台油罐保温作业；2）组织46名职工，学习和掌握“鼓风浮升法”施工油罐的工艺，以满足油罐施工需要；3）组织2名职工，学会正确应用电加热坚固地脚螺栓的工艺；4）培训4名大中型吊车司机，使他们能安全地操作大中型吊机；5）组织2名人员，学会正确使用激光经纬仪，以从事主车间工艺流水线上高精度直线性测量。（11）作出交叉配合施工的安排。交叉施工主要有两个方面的内容，一得安装与土建施工之间的交叉配合，另一是安装各专业工种施工之间的交叉配合。方法是根据安装工程进度表，参考土建施工进度表，结合工程具体特点，提出实行交叉配合施工的项目和时间。主要有：厂区总体管道的分阶段施工，建筑物中暗管暗线的预埋，用作设备堆场的工程缓建，存放材料仓库的先建，主车间吊车梁和设备基础应提早交付安装，为配合设备试运围及早通电、通水等。施工现场平面布置合理地布置施工现场不例题可以便于施工，减少混乱，加速工程进度，还可体现文明施工，减少临时设施的设置，节约资金，布置施工现场应遵循的原则是：（1）能基本符合施工需要，工作方便；（2）充分利用建成的建筑物或设施；（3）安排整齐有序，注意节约。在现场平面布置中主要就妥善解决的问题有：（1）经常保持运输设备和材料的道路畅通；（2）制作加工用的必需的场地；（3）存放设备和材料的场地；（4）施工用临时水、电；（5）现场办公室和施工班组更衣室；（6）大型施工机械设置地点和活动范围。本工程的施工现场平面布置如图9所示。图中箭头所示是供运输设备和材料车辆通行的道路。制作加工场地设两处：一处在重油站，面积为400，供制作加工油罐构件用，另一处设在厂西北角，面积为600，供制作加工构件和一般支吊架用。图10 锅炉设备的施工顺序现场存放设备和材料的地点有两处：一处是利用缓建自行车棚和篮球场的场地，面积为7300，另一处是得用缓建汽车库的场地，面积为2700。一旦设备就位安装，立即抢车棚、车库和球场，要求加强配合，按规定进度实施。此外，还可要坟土建配合，尽快建成原材料仓库，供临时存放材料和设备用。对于安装在各车间内的桥式起重机的桥身，在不影响道路畅通的前提下，可以靠近车间暂时存放，以减少二次搬运量。设备安装用的临时水、电，在土建基础上采用补缺和就近接通水、电源的办法，如图9中实线和虚线所示，厂区总体安装施工利用土建的水、电，不增设使用点。由于设备安装无特殊用水量要求。引进管径采用Dg100mm，各使用点管径一般为Dg13mm，只在锅炉房和油罐处设Dg200mm。安装用电按高峰时常用施工机械所需功率和照明用电量计算，最大为750kW，设置13个使用点，每点采用标准化的安全配电箱。现场办公室和施工班级更衣室按正常施工时的人员考虑，共设34间，每间11。采用装配式的厢形活动房屋，双层布置。安装高峰时的施工班组更衣室，可结合安装内容利用部分建筑物，如锅炉房内的值班室，车间内的办公室、操作室等，以减少临时设施。施 工 部 署（1）必须先行安排安装桥式起重机。安装各车间的设备之前，应先装好轨道和桥式起重机。目的是充分利用它进行安装设备过程中的频繁运输和吊装，以取得最佳的施工效果，这对于主车间的两台桥式起重机尤为重要。提前的时间一般为30d。要实现这一部署，必须取得土建单位的配合，提早抹平吊车梁，供装轨道；并应取得建设单位和制造厂的支持；尽早交货。还应安排一支力量，尽快安装完成，通电使用。必要时，可通临时电使用。实践表明：如果抓住这一关键，既可减少施工机械，节省人力，又可加速工程进度，为整个工程建设创造良好条件。（2）集中力量，保证主车间的设备安装。这是由于主车间的设备多，安装量大，难度大，安装周期长。如果安排不当，既会延长时间，又会牵制较多的施工力量，影响整个工程的进民法。为此必须做好以下几点：1）统一划线定位，为分段施工奠定基础。方法是选派有经验的施工人员自始至终统一划出主车间内全长的设备基础纵向中心线，每个基础的横向中心线，进而确定每个设备正确的安装位置。改变谁安装谁划线的习惯做法，避免差错。为了保证全长生产工艺的连续性，应以主机为准，向轧机两端分别逐台定位，在基础上作出明确标记。2）组织分段平行施工。按照基础上已作出的明确定位标记，同时组织四组力量，分段平行施工。第一组负责安装全套轧机机组；第二组安装轧机进料端的设备，从靠轧机端头起依次逐台进行；第三、四两个组安装轧机出料端的设备，每组各负责一跨。按此部署施工，可以缩短主车间内设备安装的周期，也可保证设备之间的工艺衔接。3）提前单机试运转。就是把先安装好的机械设备，创造条件先进行单机空负荷试运转。这样，装好一台试运转一台，以缩短战线，及时调出力量。如果正式电源未安好，也可采用临时电源。此部署要比通常的习惯做法，即放在最后一线试运转好得多。（3）辅助车间施工部署是先小后大，交叉进行。即先装小型、整体的机械，如车床、钻床和铣床等，在这些机械灌浆养护期间，再安装几台大型的组装机械，如龙门刨床，深孔钻镗床等。在大型机械灌浆养护期间，可对那些小型整装机械进行精平、清洗、加油和试运转，最后再进行大型机械的精平、清洗、加油和试运转。这样部署的优点是可以有效地减少施工人员，工作面大，工时利用率高，并可尽早发挥小型机床的加工作用。（4）锅炉房的施工部署是先锅炉本体，后附属设备。在四台锅炉就位安装后，再安装附属设备。在安装附属设备时，应先安装与管道有关联的给水设备，包括泵、钠离子交换器、水箱和分汽缸等，然后再装进煤系统、烟风道系统和出渣系统的设备。这样部署的目的是为管道安装早日施工创造条件，从而利于缩短整个锅炉房的安装周期，其施工顺序见图10。图10 锅炉设备的施工顺序在安装进煤烟风道和出渣系统的设备时，应以锅炉为准从炉体侧开始逐一循序安装，这样既准确又方便。（5）重油站和煤气加压站的施工重点在于油罐和气柜：1）因大部分是露天作业，应尽量避开雨期及冬期施工。2）安排一支力量，使2台油罐和1台气柜实行交叉施工。整个制作安装工作可按工序分几个专业小组实行流水作业。这样，既利于减少施工力量，提高效率，又利于提高工程质量，节省材料。3）对于罐壁内外涂刷防腐油漆的工序，改变习惯上最后油漆的做法，安排与罐板安装交叉作业，以减少大量的高空作业，缩短施工周期。4）增加施工机械，提高机械化施工程度，如液压吊机、卷板机、型钢卷圆机、自动割刀、电动坡口机、砂轮切割机、角向砂轮机等。此外，2台油罐采用“鼓风浮升法”新工艺施工。（6）安排空压站施工时，3台压缩机在基础就位以后，先安装贮气罐、冷却器和冷却泵，交灌浆固定，为提早安装工艺配管创造条件。而压缩机本体的拆洗、组装和试运转，可以交叉进行。（7）安排管道和电气施工，应坚持先室外后室内，先地下后地上的原则。首先应处理好与土建的配合；其次是厂区总体地下管线的埋设，做到不错、不漏、不返工，争取一次成功；再是相应配合各车间内机械设备安装，满足机械设备试运转时水通、电通、油通和气通的要求。施工方法与技术措施（1）以地面组合、整体吊装的方法安装桥式起重机。本工程的每台桥式起重机都应采用这种方法，即在车间地面上把桥式起重机的二半桥身、小车、驾驶室、栏杆、电气设备、支架和传动机械等组装成一个整体，然后利用扒杆和卷扬机一次将其吊装到轨道上。此法的优点是减少高空作业，成本低，速度快。为使工作顺利进行，必须注意下列几点：1）二半桥身应依次按位进入指定位置组装，避免在车间内发生二次移位搬运。要做到这点，除了考虑扒杆位置外，还要考虑桥式起重机驾驶室的位置和吊装旋转方向。图11所示的是驾驶室安装在厂房右侧，桥身有两种组合和吊装旋转就位方式，根据现场实际情况可选定一种，然后决定二半桥身进入的次序和方位，不能搞措。图11 图122）地面组装的桥式起重机必须符合要求，经检查合作后方可吊装，以保各个车轮与轨道接触良好，运转灵活。3）必须正确设置扒杆的位置，便于起重机吊装就位轨道。由于小车的重量远大于驾驶室重量，要使吊装平衡，扒杆不能设置在厂房中心，而必须偏离厂房中心一定距离，如图12所示。此偏心距e必须根据桥式起重机的结构、桥身、小车、驾驶室的重量和重心位置，用下列经验公式计算确定：式中：W1驾驶室的重量（t）;W2小车的重量（t）;W3桥身的重量（t）;L1驾驶室重心到桥身中心的距离（cm）L2小车重心到扒杆的距离（cm），L2 L3近似二道千斤钢丝绳捆扎间距（cm）B小车的宽度（cm。）如扒杆的设置位置有错，轻则会使吊起的桥式起重机就位于轨道发生困难，重则易发生事故，必须予以注意。4）小车固定在桥身上必须捆扎牢固，不能有滑移窜动现象，在正式吊装前还应进行试吊，以求平衡。（2）预测基础，纠正缺陷，保证顺利安装。必须组织力量，配置精密、可靠的器具，在安装前预先测量和检查每个设备基础，包括基础的标高、中心位置、预埋螺栓或预留孔洞、混凝土质量、表面平整度等。对于基础存在的各种问题，都应在安装设备前修整和处理完毕，特别是对于主车间和锅炉房那样具有工艺流水关系的群体基础更为重要，切忌装前不预测，装时再测量的不良做法，确保质量和工期。（3）预压轧机基础，加热坚固的脚螺栓。轧机是生产的关键设备，为了保证安装的轧机能长期连续运行，不降低安装质量的稳定性，事先应对轧机基础采取预压的措施，预压物的重量应不小于轧机设备的重量，以消除基础的沉降。一旦缺乏预压基础的条件时，根据基础的地质和实际经验，可考虑适当抬高安装位置，待基础沉降后达到理想状态。一般抬高值不大于10mm。主机定位后，其他机械设备向主机看齐，保持一致。安装轧机使用的垫铁应有足够的承压面积，安装时除要求垫铁之间紧密接触外，还要求垫铁与基础之间接触良好。固定轧机的地脚螺栓在用特制扳手于常温下紧固后，应再用电加热方法加热后给予紧固，以保证轧机生产性能长期稳定。（4）锅炉安装应注意以下几点：图131）两种不同的锅炉基础，应留有排污坡度。当前，我国卧式快装锅炉的规格虽然较多，但就其锅筒和底座的布置形式来说，只有两种：一种是锅炉倾斜布置，底座有相应的坡度，如图13a所示；另一种是锅筒保持水平，底座是平的，如图13b所示。对于前者，因它本身已有排污坡度，锅炉基础必须做成平的，如图13c所示；对于后者，为了排污方便，基础必须做成有坡度的，如图13d所示。因此，在安装前必须查实锅炉实际形式，以正确的方法安装。当基础不符合要求时，安装时应设法用垫板垫高，垫高的数值相当于排污坡度，一般为25mm。2）不得损伤基础。卧式快装锅炉的基础两侧均呈条形，如图13中剖视A-A所示。这种条式基础不宜承较大的冲击力和横向力，故锅炉安装就位是不能使锅炉通过滚管直接在条形基础上滚移，特别是对于一些砖砌基础和无筋的混凝土基础。正确的方法是在基础中间和两侧垫高垫木。使滚管下的垫木高于基础表面，如图14所示。使锅炉通过滚管在垫木上滚动而不与基础接触。此外，锅炉运到位置时，应按照划出的位置线在滚管上移动，找正位置，然后逐一撤除滚管，使锅炉就位于基础上。要避免锅炉直接在基础上进行较大幅度的位移动作。起道机和千斤顶与不能直接设置在条形基础上工作，以免压环基础。图14 图153）烟道的施工方法。每台锅炉的烟道布置如图15所示，由锅炉与省煤器之间的连接烟道、省煤器与除尘器之间的连接烟道、除尘器与引风机之间的连接烟道以及引风机与烟囱之间的连接烟道四部分组成。正确的施工方法应采用设备先定位、 再逐段配接调整的方法。根据锅炉的位置和标高，正确定出省煤器、除尘器、引风机以及烟囱的位置和标高。将省煤器、除尘器和引风机分别就位于基础，初步找正位置。配接锅炉与省煤器之间的一段烟道如有误差，可适当调整省煤器底座位置，使之适应，然后将省煤器底座灌浆固定。需注意的是，先将省煤器底座灌浆固定，再装烟道的做法是不妥的，因无法调整位置，最后不得不改制烟道。在除尘器支架灌浆固定前，应配装好省煤器出口到除尘器进口之间的烟道，并适当调整除尘器支架的位置和标高。同样的方法，在引风机灌浆固定前，应装配好除尘器出口到引风机进口之间的烟道，并适当调整引风机的位置。通过调整，要使这些烟道在没有外加强力的条件下可靠地连接，因为靠强力对口连接的烟道，在使用时受烟气高温作用膨胀，会损伤设备。在引风机进、出口处均需增设支架，见图15所示，以承受烟道和烟囱的重量，免使这些重量直接作用于引风机壳体而引起变形，影响引风机使用。（5）采用“鼓风浮升法”施工油罐如图16所示，此法的优点是施工机械少，成本低，质量好。但是，在实施施工中往往因为缺乏经验和操作不当，会发生罐体冒顶倾倒、浮升不动、急速下落等问题。为了安全、顺利地施工，必须采取下列措施：1）正确、牢固地设置好罐体浮升时的限位装置，以防发生罐体越位冒顶倾倒事故。图17所示是一种简单、实用的限位装置，设置时可按每层圈板的实际供料尺寸计算确定，算式如下：L=H-a+b+2t式中L限位尺寸（mm）；H下层壁板高度（mm）；a上下二层壁板的搭接长度（mm）；b二个限位挡铁之间的距离（mm）；t限位挡铁的厚度（mm）。限位装置应沿罐体圆周均布设置。限位尺寸误差为1mm，焊接应牢固。1油罐；2限位装置；3平衡装置；4密封装置；5测风压装置；6人孔；7鼓风机；8进风阀；9胀圈图18
