军事地形学讲义——方位角与偏角.ppt

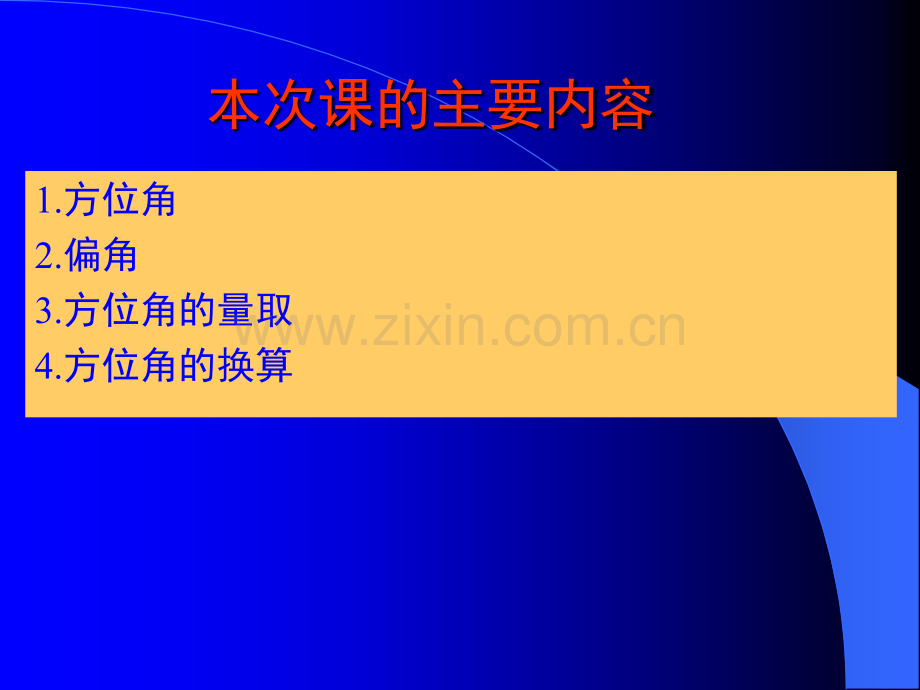

第七讲：方位角与偏角方位角与偏角1.方位角2.偏角3.方位角的量取4.方位角的换算本次课的主要内容1.1.方位角方位角指指北北方方向向线线目标目标目标方向线目标方向线方位角某点某点北北1.1方位角的定义方位角方位角：从某点的指北方向线从某点的指北方向线起，依顺时针方向到起，依顺时针方向到目标方向线的水平夹目标方向线的水平夹角。角。北北1.2方位角的单位1、度、分、秒2、密位 书写密位时，应在密位的百位数和十位数之间加一短横线。例如：5、15、180、3160密位就应计作00-05、00-15、01-80、31-60，或简写为：0-05、0-15、1-80、31-60。北北1.3.1三北方向真北方向真子午线，就是通过任一点的经线，因为经线是通过地球南北极的，所以它所指的方向是真正的南北方向，故称真北。在地形图上，以地形图东西图廓线和任一对同名经度分度带的连线为基准的子午线北向，即真子午线方向。地北极地北极真北真北真真北北方方向向线线某点某点北北1.3.2三北方向磁北方向+地面上任一点磁针静止时所指的南北方向线为磁子午线，磁针的北端所指的方向为磁北。+在地形图南、北图廓上绘有磁南、磁北（或P、P），其两点的连线，就是该图的磁子午线。某点某点磁磁北北方方向向线线磁北极磁北极磁北磁北l磁子午线通过地球的南北磁极，南北磁极与地球南北极不在一处，根据1985年测量，北磁极位于北纬7803、西经10308的加拿大北部，南磁极位于南纬6537、东经13837的南极洲。南北磁极与地球南北极不在一处北北1.4.1方位角真方位角 从某点的真子午线起，依顺时针方向到目标方向线之间的水平夹角，叫该点的真方位角。真方位角真方位角目标方向线目标方向线目标某点真北方向线真北真北北北1.4.2方位角磁方位角 从某点的磁子午线起，依顺时针方向到目标方向线之间的水平夹角，叫该点的磁方位角，在航空、航海、炮兵射击、军队行进时，都广泛使用。磁方位角磁方位角磁磁北北方方向向线线磁北磁北某点某点目标方向线目标方向线目标目标北北1.4.3方位角坐标方位角从某点坐标纵线起，依顺时针方向到目标方向线之间的水平夹角，叫该点的坐标方位角。炮兵使用较多，它不但便于从图上量取，还可换算成磁方位角。目标方向线目标方向线目标目标坐标方位角坐标方位角坐坐标标纵纵线线坐标北坐标北某点某点2.2.偏角偏角北北2.1偏角的概念偏角三北方向线彼此之间所形成的夹角。坐坐标标纵纵线线磁磁子子午午线线真真子子午午线线偏角图偏角图北北2.2.1磁偏角 磁偏角是磁子午线偏离真子午线的夹角。磁子午线在真子午线以东的为东偏,角度值为正；磁子午线在真子午线以西的为西偏，角度值为负。Magnetic north is located in a different place than the geographic North Pole,or true north.The location of magnetic north is determined by the orientation of the earths magnetic field.The location of the North Pole is determined by the axis of the earths daily rotation.On maps and navigational charts,true north is offset（偏移）（偏移）from magnetic north.To find true north a correction,called the magnetic declination(磁偏角磁偏角),must be made on all compass readings.北北2.2.2坐标纵线偏角坐标纵线对于真子午线的夹角，又叫子午线收敛角。坐标纵线在真子午线以东的为东偏，角度值为正；坐标纵线在真子午线以西的为西偏，角度值为负。北北2.2.3磁坐偏角磁子午线对于坐标纵线的夹角。磁子午线在坐标纵线以东的为东偏，角度值为正；磁子午线在坐标纵线以西的为西偏，角度值为负。3.3.方位角的量取方位角的量取4.4.方位角的换算方位角的换算 已知突出树的磁方位角为已知突出树的磁方位角为21-3421-34，磁坐偏角为西偏，磁坐偏角为西偏0-900-90，则坐标方位角为：，则坐标方位角为：例一：21-340-9020-44 方位角之间的换算 已知突出树的坐标方位角已知突出树的坐标方位角为为51-0051-00，磁坐偏角为西，磁坐偏角为西偏偏0-800-80，则磁方位角为：，则磁方位角为：例二：51-000-8051-80
