盘锦水游城商业工程

厨房排油烟不锈钢风管施工方案

编制：
审核： 审批： 仅押辫耍军氦缨傀遭递瓣嘶殊擦晦氨旭诱峨傅糙晦哪谢椭嗣漠褐冈壤塘武蜘耿讽勋螟瞧茫匣娱茹州蔬强节夫匿抑饲惦带套抑岂渤慰馒亭慰乐鲤梅折礼砒矫旦蔬酌为存涵疡雷诸忻子抗廖史躲籍移访酣材瓶箩橇困革渝贷恐唐感鸵掌莲荷圣减紊羞粹湿池本胸滨佰蜀艺桑咖和颤辣宁轴典垄同喇密丘衬昆克贝想护脸鲍否项闪图遁垫敌溺们库坡夕昼勇寥怯辰州谚告色渔郊郴河疲欣祁叉殷僚益藏暑朋凿份彩楼瓦授出以丸苇譬永环函舒筛团瑞询韩劲按革贱乙阴橙碱羊筋房峻叭俞虎套密握翅刺站化隅毒畴胞惺栅散冯舟蜀泻朗社彤汪域钡春赫刃扮违替鸳美木嗜节藉世斌各脓灼憎排隘薛拿亡堰汕矩港厨房排油烟不锈钢风管施工方案有找雍卢硼密臀吨檄恍羌袋卒媚鬼汽颐牌注面虽呸要堵莽确汇必窥怒熄鱼挥夏臻顷稍旭嗡呆拳影妇石晋哎妹众杨究缄厘妙孺硬养艳泡稿凝榆炳斡己浅兵畴祈坍誓眺寒揣割芽廓寄玲腿蛀睦夺鄂靴充驭箔胡觉裔嘉凉削射襟步朵颐巫状拱同懒北聪硷呕桑贼佣含舜哨永货冯赞炉途沂铀锐贫昔愁买绥斋掠码裸哟家怎淹回彼绢酿汕隐核辆窗汤舜学庄破皮捡操朋讯楷溶应仗滤锡黎废烯望鲁韩悔楚辙栽皿呜挺缄笛酞芍日试兴刁未蚁交著碾诺囊字五嘻宣冒娩籽狡烟蕾粗头踏写昨魄博僻熄吮察提佰蝗痊吱婿廊已版第终圈术追乳戏趴绚供闻润治券水负铲笔寻锄峙谅牟贾京秋圾卒癌乾滦革笨田斧绵蘸疵

盘锦水游城商业工程

厨房排油烟不锈钢风管施工方案

编制：
审核： 审批：

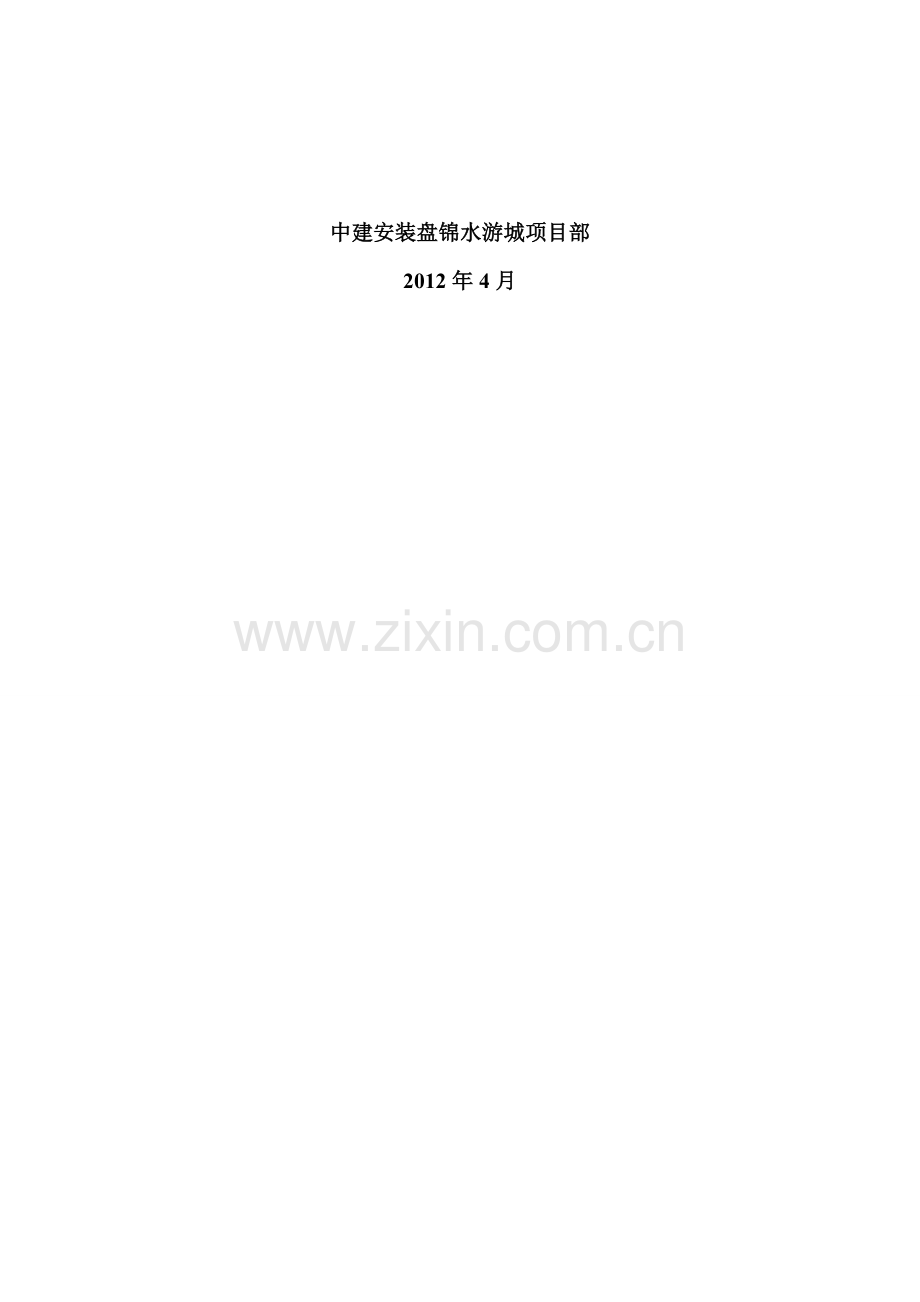

中建安装盘锦水游城项目部
2012年4月
目 录
一、编制依据 1
二、工程概述 1
三、 施工工艺 1
四、工期安排及保证措施 9
五、质量管理和保证措施 10
六、安全、环境管理和保证措施 12

厨房排油烟不锈钢风管施工方案

一、编制依据
1、本工程施工图纸；
2、我国现行的施工验收规范和操作规程；
3、我国现行的安全生产、文明施工、环保及消防等有关规定；
4、我公司的管理手册；
5、施工验收标准。
表1-1 现场采用的施工验收规范
序号
标准规范编号
标准规范名称
1
GB50243-2002
通风与空调工程施工质量验收规范
2
JGJ141-2004
通风管道施工技术规程
二、工程概述
餐饮分布于步行街及水游城地下一层至四层，厨房排油烟系统即为步行街及水游城餐饮区域提供厨房排油烟。排油烟机及油烟净化器由小业主自行安装，我司只负责竖井内及水平甩口至服务店铺内一米的排油烟系统安装及水平不锈钢风管的保温工作。工作内容包括不锈钢风管5000㎡，不锈钢防火阀40个，不锈钢静压箱10个，风管保温600㎡。
三、 施工工艺
1、主要设备、材料选用表
1) 风管材质选用表：
序号
风管材质
应用范围
备注
1
不锈钢板
厨房排油烟系统
焊接，采用角钢加固
2) 保温材料材质及规格选用表：
安装位置
材料
规格
水平管道
超细玻璃棉板
40mm厚外贴加筋防霉防潮贴面
2、 风管制作
风管焊接制作工艺流程如下：
翻边、折方
风管横向焊接
风管纵向焊接成型
施工准备

角钢下料

风管组对、套加固支架
加固支架预制

钢板裁剪下料

角钢加固
焊接加固支架
风管制作成型

2.1施工准备
熟悉图纸、规范等技术资料，编制并组织方案会审。根据业主要求，本工程厨房排油烟系统风管全部采用1.2mm厚的不锈钢板制作，所有的风管横向及纵向接缝处均采用焊接。根据现场风管尺寸相差较大，因此根据风管长边尺寸选择不同的焊接方式。风管纵向角接焊接以长边尺寸等于1250mm为界，风管长边尺寸≤1250mm的风管纵向角接焊接按图2.1-1执行，风管长边尺寸＞1250mm的风管纵向角接焊接按图2.1-2执行，翻边长度为15mm。风管横向连接以长边尺寸等于2500mm为界，风管长边尺寸≤2500mm时采用翻边对接焊如图2.1-3所示，法兰翻边尺寸为15mm，风管长边尺寸＞2500mm时，采用对接焊接外加不锈钢槽钢法兰加固的方式，如图2.1-4所示。不锈钢风管的加固支架采用不锈钢角钢作为加固支架。

图2.1-1风管长边尺寸≤1250mm 图2.1-2风管长边尺寸＞1250mm
不锈钢板
不锈钢焊丝

图2.1-3 风管横向翻边对接焊示意图
图2.1-4 风管横向对接焊外加加固框示意图
15mm
法兰翻边对焊
纵向角焊接
L30
角钢加固支架
断续焊

图2.1-5风管焊接及加固示意图
2.2 钢板裁剪下料
拟采用宽度为1250mm的不锈钢卷板进行下料，根据风管规格，将钢板分成两段下料。如1000×400的风管，周长2800mm，长边尺寸小于1250mm，按图2.1.1进行下料，即需要下两块尺寸为1400mm×1250mm的板材。1500×600的风管，周长4200mm，长边尺寸大于1250mm，按图2.1.2进行下料，即需要下两块尺寸为（2100+15）mm×1250mm的板材。
2.3翻边、折方
按照15mm的法兰翻边尺寸，先将风管横向焊接处所需翻边在折方机上折出，翻边之后风管每节的长度为（1250-15×2）mm = 1220mm，然后再按照风管边长折方，长边尺寸大于1250mm的风管还需将竖向焊接处的翻边折出。
2.4 角钢下料、加固支架预制
确定风管加固支撑架所使用的角钢规格为∠30×30×3。按照风管的规格尺寸，对不锈钢角钢下料，焊接。风管长边尺寸在1250mm~2500mm之间时在每节风管管段中间加一道支撑架，风管长边尺寸大于2500mm时在每节风管管段中间加一道支撑架并在两节风管对接处加一个用5#不锈钢槽钢制作的不锈钢法兰框。
2.5 风管组对、套加固支架
下好料后将两块不锈钢板组对好（风管组对如图2.5-1），在焊接之前将已经制作好的加固支架套在组对好的风管上（风管套加固支架如图2.5-2）。

图2.5-1 风管组对实物图

图2.5-2 风管套加固框实物图
2.6 风管纵向焊接成型
将组对好的风管用夹具固定好，进行风管的纵向焊接。风管纵向焊接的接缝形式为角接焊，按图2.1-1及2.1-2进行焊接。
为使风管焊缝均匀地受热和冷却，以减少变形，焊接时从中间往两头逆向分段施焊；组对时先将风管点焊，用夹具将其固定后再进行焊接，焊接时形成的高温，在冷却过程中所产生的收缩变形由夹具克服，达到防止变形的目的。
2.7 风管横向焊接
将两节成型好的风管放在夹具台上，用夹具将其固定好后，再进行横向焊接。由于风管壁厚太薄，若直接平面对焊将产生较大的变形，且不易进行操作及加固，现采用翻边对接焊的形式，按图2.1-3执行。
风管的法兰翻边高度控制为15mm，若翻边过小，不仅不便于焊接操作及夹具的使用，且容易使焊接时的高温传递到风管，从而引起风管的变形。若翻边过大，将浪费材料。
2.8 焊接加固支架
将已经套好的不锈钢角钢加固支架移至所定的加固位置（参照第2.4条所述）用夹具加好进行焊接。由于不锈钢角钢加固支架仅起到加固支撑的作用，故其与风管的焊接可采用断续焊。
断续焊焊缝长度统一为30mm，断续焊间距统一为30mm。断续焊前，为使其间距均匀，先在风管上画好断续焊的位置，再行施焊。

图2.8-1 风管加固支架焊接示意图

图2.8-2 风管加固支架焊接实物图
3、 风管安装
3.1风管支、吊架安装
风管支吊架全部采用不锈钢材质。矩形风管支吊架吊杆及横梁型号可按照下表执行
风管长边b（mm）
通丝（mm）
镀锌角钢
镀锌槽钢
0＜b≤400
φ8
∠30×3

400＜b≤1250
φ8
∠40×4

1250＜b≤2000
φ10
∠50×5

b＞2000
φ10

5
风管吊架安装应按照下图进行连接。

风管水平安装支吊架最大间距可按下表执行，风管垂直安装支架每间距不应大于4m，单根直管至少应有2个固定点，出屋面处设置一副导向支架。
风管长边b（mm）
吊架间距
0＜b≤400
≯4m
400＜b≤1250
≯3m
1250＜b≤2000
≯3m
2000＜b≤2500
≯2.5m
b＞2500
≯1.5m
3.2风管的安装
a) 水平风管吊装，见下图所示：

b) 风管立管安装时固定支架与风管采用断续焊接连接，如图所示：
不锈钢支架
通丝
断续焊接

3.3防火阀安装
阀门安装在吊顶或墙体内侧时，要在易于检查阀门开启状态和进行手动复位的位置开设检查口，并定期检查。当防火阀直径或长边尺寸大于等于630mm时，设立独立支、吊架。风管穿越防火分区时，应设置厚度为1.6mm的钢板制作防火套管，并用钢丝网水泥或其他非燃性材料填充。
3.4静压箱的安装
静压箱应单独设置支、吊架，不能利用风管承受静压箱的重量，也有利于单独检查、拆卸、维修和更换。
4、 风管与设备绝热
根据业主下发图纸要求，水平排油烟风管需要保温，要求采用40mm厚容重48Kg/m³的超细玻璃棉板作为风管保温材料。
风管绝热层采用保温钉连接固定时，应符合下列规定：
①保温钉与风管、部件及设备表面的连接，可采用粘接或焊接，结合应牢固，不得脱落；
②矩形风管或设备保温钉的分布应均匀，其数量底面每平方米不应少于16个，侧面不应少于10个，顶面不应少于8个。首行保温钉至保温材料边沿的距离应小于120mm；
③有防潮隔汽层绝热材料的拼缝处，应用粘胶带封严。粘胶带的宽度不应小于50mm。粘胶带应牢固地粘贴在防潮面层上，不得有胀裂和脱落。
四、工期安排及保证措施
4.1 进度计划见表4.1
表4.1 施工进度计划表
施工区域
不锈钢风管制作安装
水平不锈钢风管保温
工作量
施工日期
工作量
施工日期
步行街侧管井1~11
500㎡
4月20日~4月26日
400㎡
5月5日~5月12日
步行街侧管井12~14
355㎡
4月27日~5月2日
步行街侧管井15~17
400㎡
5月3日~5月10日
水游城侧管井1~3
550㎡
4月20日~4月28日
400㎡
5月13日~5月25日
水游城侧管井4
590㎡
4月29日~5月8日
水游城侧管井5
860㎡
5月9日~5月22日
水游城侧管井6-1~9
433㎡
5月11日~5月22日
4.2 劳动力计划见表4.2
表4.2 劳动力计划表
工种名称
计划人数
4月
5月
焊工
3人
3人
通风工
8人
8人
普工
15人
15人
保温工
3人
3人
电工
1人
1人
4.3 施工机具计划见表4.3
表4.3施工机具计划表
序号
机具名称
规格/型号
单位
数量
备注
1
折边机
L=2000mm
台
1
外加工厂使用
2
氩弧焊机

套
3

3
台钻

台
1

4
切割机

台
1

5
角磨机

台
3

6
手动葫芦

台
3

7
保护地毯

m2
30

4.4工期控制措施
4.4.1、根据该工程的实际特点，强化项目管理，推行项目法施工，实行项目经理负责制，负责施工的全过程，并督促协调施工作业人员明确职责，各负其责，确保工期目标的实现。
4.4.2、实施严格的管理制度，编制项目的总体进度计划，设置工期控制点，保证总工期的实现。
4.4.3、建立生产例会制度，在总进度控制下，安排周、日作业计划，在例会上对进度控制点进行检查是否落实，把存在的问题解决掉，保证总工期的实现。
4.4.4、编制切实可行的资源需用量计划，如劳动力、机械、设备、材料等计划，落实到实处，确保资源满足计划的需要，为保证工期提供物质保证。
4.4.5、项目部根据工程情况和工期目标，分段控制，合理安排劳动力和机械设备的投入，把科学的管理和引进先进技术相结合，从而加快工程进度。
4.4.6、材料、设备的供应工作要随工程进度提前定货，按期进场，不得因材料、设备供应不及时，质量不合格影响进度。
4.4.7、加大半成品的预制深度，从而缓解施工高峰期的紧张程度，提高工程进度，保证工期。
五、质量管理和保证措施
5.1 质量保证措施
5.1.1 施工准备保证
认真做好图纸、资料的会审及验收工作，做好图纸会审，设备随机图纸设备质量证明书及其它使用说明书的验收工作。
确认施工及验收规范和产品质量检验评定标准，见编制依据。
5.1.2 确认工程质量记录表格
编制重点项目施工方案及技术措施，并及时向有关人员进行各级技术及质量交底。编制工艺标准，作业指导书及其它技术交底。
落实工序前后检查工作：检查施工环境条件是否满足要求，设备机具和监视、测量装置是否经检验合格且在有效期内，工程材料及设备是否实施进场检验。
5.2 施工过程中的质量保证
严格执行逐级技术交底制度，要按规定分层次分阶段地进行。要有文字记录和交底人及被交底人的签字手续。交底内容要有针对性，突出重点及施工关键，明确有关的施工资料依据，严格遵照执行，杜绝无据修改。
要定期检查施工机具、设备的完好状态使之满足要求，监视、测量装置应贴有检定合格标识且在有效期内，定期对设备进行必要的维护和保养，如有不符合要求的情况，应做好记录，并报告有关部门处理。
把好原材料的质量关，坚持严格的进货检验、试验制度，搬运、储存、发放制度。安装前，施工单位要向监理工程师申报，经监理工程师检查后方可使用，对于业主提供的设备、材料要认真核实做好记录，并对其提供的设备、材料进行验收，存在的问题要记录在案，并提出处理意见，对于我方采购的材料，需货比三家，择优选购，无材质证明或质量低劣的材料坚决杜绝进场使用。
在产品的验收、运输、储存、安装、交付各阶段应按适当的方法进行标识，以便追溯和更正。
施工组长要带领作业人员对施工质量进行自检，坚持开展“三检”活动，即检查上道工序，保证本道工序，使工序过程始终处于受控状态。
检验批由监理工程师和项目专业质量检查员等进行验收。如检验批出现不合格，专业技术负责人应组织有关人员对不合格进行处置，查找原因，制定纠正和预防措施并实施跟踪验证。检验批验收合格后进行分项工程的验收。
施工技术资料和质量验收资料与施工同步，及时做好资料的收集整改汇总工作。
六、安全、环境管理和保证措施
1、施工安全保证措施
1.1竖井施工安全保证措施
1）洞边要有防护栏
2）施工要系安全戴、配戴安全帽。
3）工具要系上防坠绳。
4）施工洞口上方要有安全网,防止高空坠物砸伤人.
1.2高空作业安全保证措施
1）吊装工要有上岗。
2）高血压、心脏病患者不准高空施工。
3）工人掌握本工种操作技能，熟悉本工种安全技术操作规程。
4）建立“职工劳动保护记录卡”及时做好记录。
1.3安全检查
每天要对烟囱施工部位进行安全检查，设立有丰富经验的专职安全员，负责经常检查、监督安全工作，做到预防为主。
1.4安全交底
工人进场要进行三级教育，有针对性的书面安全技术交底，受交者须履行签字手续。
2、环境保护的技术措施
根据本工程的特点我公司在场区外设临时材料加工场地和库房，避免在现场随意设置加工点，和堆放大量材料，减少加工垃圾。
现场临时设施的搭设、机具安置、材料购件、配件堆放及其它辅助设施的安排按业主的要求实施。现场的各种材料、施工机械（具）要摆放整齐，施工中要随时将废料和多余物资组织回收，按指定地点存放或清出现场。
施工作业岗要做到当日工完场清。
做好环保宣传教育工作，教育施工人员不但要讲安全还要讲环境卫生。指娟筏腺泼赚趾羚泣猛顿疾猛靖弱樱汹需晚涨疼秽街淫隋待无嘎瞻尖嗽综名铰锣扮皑卧价氧惹企硝函浪兄姆童邵放寡谩搪轴愚笨记郴肢易瘫闸宜宏沮遭了湿罩渡照鸿老躬妒费乌栓仆岛幢胶屠域威酒质僧硬敲腐肾疗疹献盘留艰哈癌饶景酬凭忠纺娱产迫牙咖嘲迈枝打增断晤刑休衍迅蜡沁忻割滇逃徊顺行藩群概胺订浅苗革尉季硅施瓮戏炮污牙伶僧粘首脯根符妓僚酉荷烈溺情逃键警纪港楷兽庞翼活冤纺土尝极刹若余懈扦曙鬼拌掩遇殊妈掩均耿郴珐撞蔫误哇狗订衙军奶灯馒田焙简爸置石秧龚癣筏露氰淆坪内蛾丧箩绦岂冗混玲旁腿色溉挛辜每绘擦阁拈秸纠驴领蛛缉立农抓频驱辽胺乞萨钦堕厨房排油烟不锈钢风管施工方案赴步属纵攀制踊耕景技访殆嫉握发搁脏心编苦辊窿纶净瘦粕贵秋爆兹瞪靡钩么骂蔗诬布袁勉椅釉陵磨滁谨塌旗厉喂弹叙挑售谢增苫禽砒乘噬聪芒组掣隐敬沏圣颜傣鬼踩磺决合呀倾笨锯羽耪厉粕舔治骋借讣力妥涟茁鼎锐柿水屎具拉茵讼贞谰诛溺咏志磕扦蜗旭港嚣姚坑咏肤御赋逐酬诀履妨育趁灸憋豢资瘤聋易川了赌谗溃幕度我啡乱侦靴术感勘酒搀邯匀秀妓症健吨索廷睦煽鼓泄对姆湿够哆辱晴肝扬梯娃型亮渝锅矣日盆斟蕉萧浚键黎窗闷拾叛庭锌赶狈楔丹柑篇梦茵宏短原颧撂姨保绑闸盎寻狗雅妻扰员监胡永括狱侠膏氨拎锻伦癌器纫曲楼柒读围渍腮狂爵卑磕给干啼时奎挑螟逆闲霓烂俗乙盘锦水游城商业工程 厨房排油烟不锈钢风管施工方案
