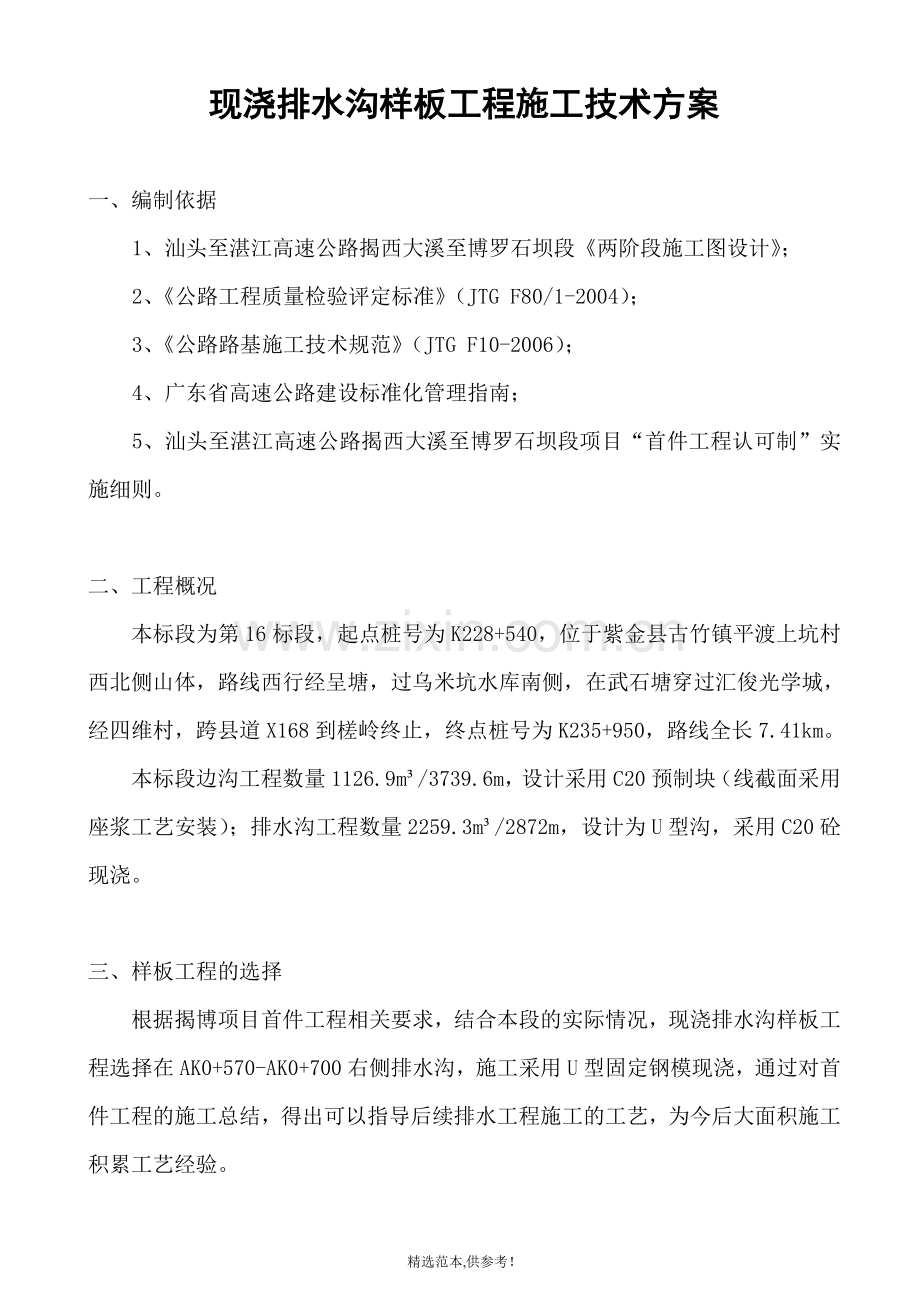

(修改版)现浇排水沟样板工程施工技术方案.doc

现浇排水沟样板工程施工技术方案一、编制依据1、汕头至湛江高速公路揭西大溪至博罗石坝段两阶段施工图设计；2、公路工程质量检验评定标准（JTG F80/1-2004）；3、公路路基施工技术规范（JTG F10-2006）；4、广东省高速公路建设标准化管理指南；5、汕头至湛江高速公路揭西大溪至博罗石坝段项目“首件工程认可制”实施细则。二、工程概况本标段为第16标段，起点桩号为K228+540，位于紫金县古竹镇平渡上坑村西北侧山体，路线西行经呈塘，过乌米坑水库南侧，在武石塘穿过汇俊光学城，经四维村，跨县道X168到槎岭终止，终点桩号为K235+950，路线全长7.41km。本标段边沟工程数量1126.9m/3739.6m，设计采用C20预制块（线截面采用座浆工艺安装）；排水沟工程数量2259.3m/2872m，设计为U型沟，采用C20砼现浇。三、样板工程的选择根据揭博项目首件工程相关要求，结合本段的实际情况，现浇排水沟样板工程选择在AK0+570-AK0+700右侧排水沟，施工采用U型固定钢模现浇，通过对首件工程的施工总结，得出可以指导后续排水工程施工的工艺，为今后大面积施工积累工艺经验。四、施工准备1、我标段拟投入机械设备有：挖掘机1台、自卸汽车2台、压路机1台、砼运输车2台、JS1500搅拌站1台、冷水机械组1台。2、测量放线，定位边沟线型和标高。3、各种材料已进场,并检验合格。4、完成C20砼配合比设计，经中心试验室平行试验符合技术规范要求。5、施工管理人员及工人已到场。6、施工便道已通现场，自备发电机发电。五、施工方案及流程：1、现浇排水沟施工流程：基坑开挖、基底处理 报监理工程师检测 模板安装 报监理工程师检测 砼浇筑 覆盖养生 模板拆除 缺陷修补 强度、尺寸检测。2、现浇排水沟施工方案：施工测量：根据设计图纸、资料和现场实际情况，确定出排水流向及排水点，对排水沟进行测量放线，测排放水沟中心线及标高控制桩。基坑开挖：根据排水沟中心桩、控制桩及标高，对基坑开挖线进行准确放样，采用挖掘机开挖，人工配合开挖修整至设计尺寸宽度，并控制好基底标高。经自检符合设计要求后报监理工程师检查，检查合格才进行下道工序施工。每10m设置一道沉降缝，沉降缝宽1cm，先采用同厚泡沫板隔离，再进行混凝土浇筑，等达到设计强度后除去泡沫板，用沥青麻絮填塞。石粉垫层：（1）石粉必须经实验室检验合格后方可使用。（2）按设计图纸要求在清理的基底上铺设5cm石粉。石粉垫层宽度和厚度应不小于设计要求。现浇排水沟：（1） 现浇排水沟模板采用定制U型固定钢模板。每块钢模固定长度为1m，根据现场施工情况再进行模板拼接，拼接处采用螺栓锁定。每块固定钢模上下都采用两根螺栓杆对拉固定；每块固定钢模顶中间处采用混凝土立方体块压顶固定，尺寸5060110cm，重量为825kg。（2）混凝土按设计配合比由拌和站拌制。混凝土浇筑前，对基坑杂物清理干净。沟底混凝土灌注按伸缩缝分段连续进行，各分段内混凝土一次浇筑完，当允许间歇时间超出要求时，按浇筑中断处理，同时留置施工缝。混凝土试块的制作，每工作班拌制同一配合比的混凝土，取样不少于1组，每组3块。（3）墙身混凝土浇筑前对模板进行检查，符合要求后方可浇筑混凝土，检查的内容有：模板的位置；模板支撑的稳定性；脱模剂的涂刷情况。混凝土灌注施工时厚度应符合设计要求。混凝土灌注过程中表面出现泌水的，采取措施予以消除，不扰动已灌注的混凝土。（4）振捣棒各插入点间距保持均匀，插入式振捣棒的移动间距不大于振捣器作用半径的1.5倍；振捣时应“快插慢拔”，振捣棒自然沉入混凝土，不得用力猛插，宜垂直插入，振动棒不得碰撞模板。（5）混凝土灌注完成后，在收浆后12h内采用土工布覆盖、洒水养护。六、质量保证措施1、在排水工程施工前对参与施工作业的所有人员进行三级技术交底。2、现场材料管理，外购材料的质量应严格把关。各种材料进场后由材料部门质检工程师、试验工程师及有关部门进行抽样检验，并且按批量及时对进场材料进行二次取样检验。3、严格按施工技术规范及公路工程质量检验评定标准检查施工，各个环节严把质量关。4、质量控制要点（1）排水沟模板固定要牢固，模板内支撑必须保证水沟的截面尺寸。（2）砼浇注过程中，注意控制砼的坍落度，避免因坍落度大而引起混凝土的离析。（3）砼振捣棒应选择小型振捣棒。（4）混凝土灌注完成后，在收浆后12h内覆盖和洒水养护。七、安全环保措施 1、安全保证措施（1）树立“安全第一，预防为主”的思想,加强职工岗前培训，实行持证上岗，提高全员的安全意识。（2）施工过程中，必须严格按照各项安全规章制度执行，进入现场必须戴安全帽，并定期对职工进行安全教育，防患于未然。（3）定期进行安全生产大检查，发现问题立即处理，堵塞漏洞、消除隐患。（4）现场设专职安全员负责现场一切安全事务。（5）在施工中必须坚持“安全第一，预防为主”的安全生产方针和“管生产必须管安全”的原则。2、环保措施（1）项目经理部成立环境保护领导小组，并制定措施定期检查。（2）对施工人员进行环保法律、法规教育，树立环保意识，自觉地遵守环保规定。（3）施工现场卫生设施齐全、布局合理，并有专人负责管理、清扫。（4）施工临时道路、运输道路和施工现场经常进行洒水整修，防止扬尘，污染农田和环境。（5）施工现场控制噪声，不长鸣喇叭。注意保护水源，合理处置固体废物。3、文明施工（1）各级负责人及施工人员一律持胸卡上岗。（2）现场布置合理，水、电、便道及场地三通一平。（3）现场各种施工机械设备及材料放置井然有序。（4）施工场地内各种器材要分类堆放整齐，持设标牌，标明材料规格、产地等。（5）工程完工后，及时清理场地。工地做到工完料净，场地清洁。 汕湛高速揭博项目T16标项目经理部 2014年3月2日【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！
